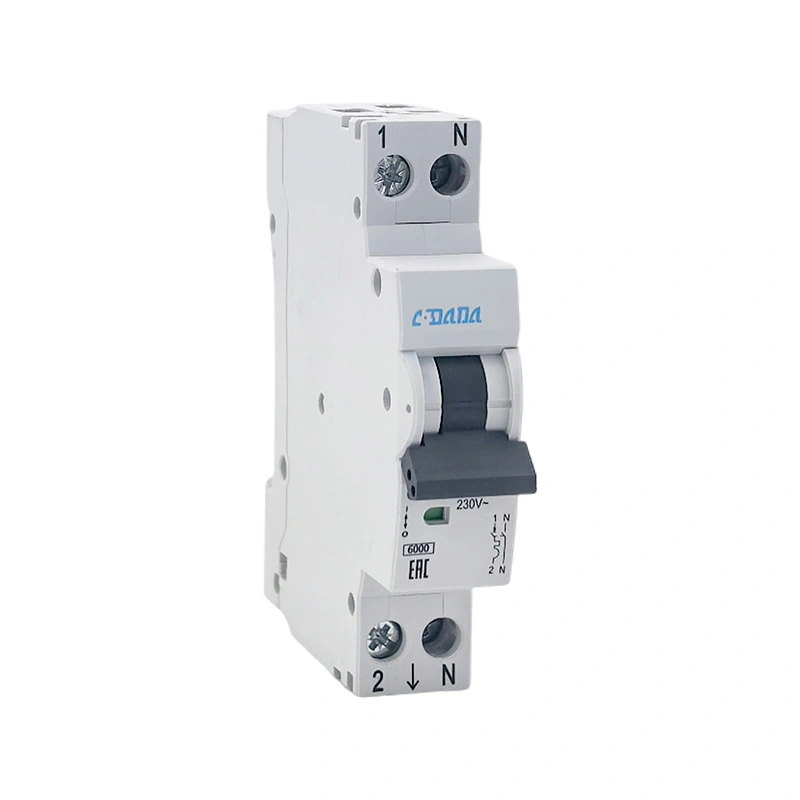

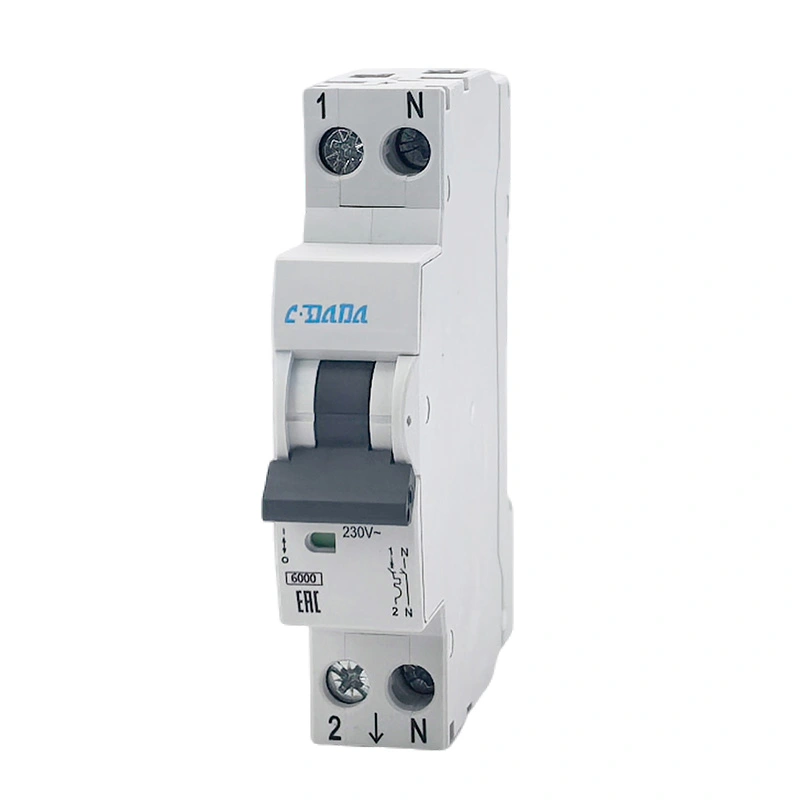

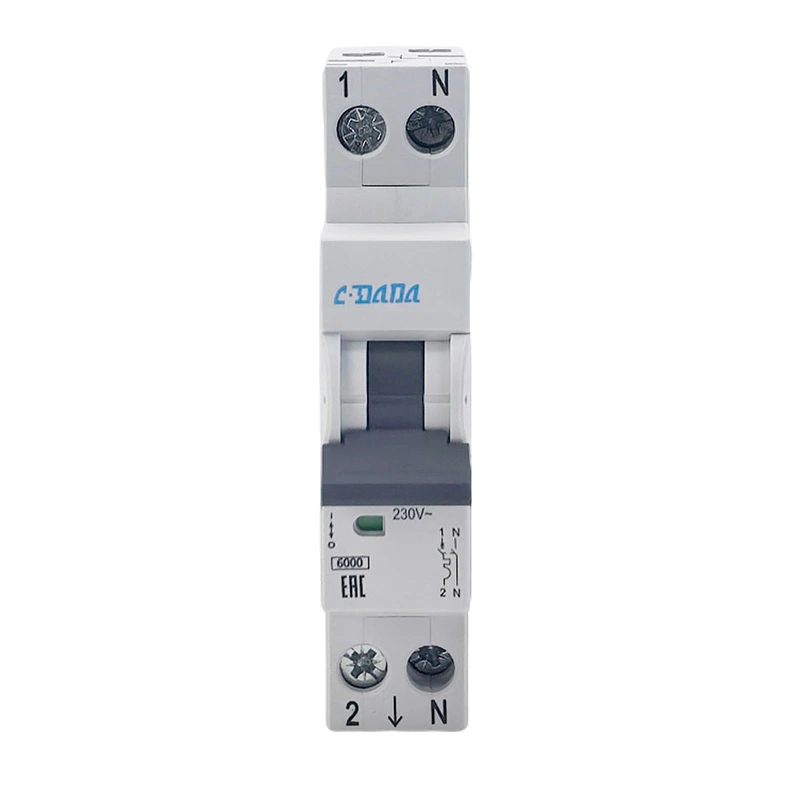

Miniature Circuit Breaker DPN 6KA
Model:DAB7N
CDADA Miniature Circuit Breaker DPN 6KA තොග ප්රසම්පාදන සඳහා පරිපූර්ණයි, ආරක්ෂිත ගෘහ සහ වාණිජ පරිපථ ආරක්ෂාව සඳහා IEC60898-1 සමඟ අනුකූල වන උසස් තත්ත්වයේ 1P+N කුඩා පරිපථ කඩනයකි. එය ද්විත්ව බිඳීම්-ලක්ෂ්ය සැලසුමක් සහ ස්ථායී තාප-චුම්බක ට්රිපිං භාවිතා කරයි, DIN රේල් මත ස්ථාපනය කිරීමට පහසු සහ නඩත්තු කිරීමට පහසුය. විවිධ අඩු වෝල්ටීයතා බල පද්ධති සඳහා ආරක්ෂිත බල සැපයුම සහතික කිරීම, දිගු සේවා කාලය සමඟ විශ්වසනීය ව්යුහය ඒකාබද්ධ කරයි.
CDADA DAB7N Miniature Circuit Breaker DPN 6KA යනු වසර 40+ ක පළපුරුද්දක් ඇති විශ්වාසදායක නිෂ්පාදකයෙකු වන Shanghai DADA Electric විසින් ස්වාධීනව සංවර්ධනය කරන ලද වෘත්තීය 1P+N ද්විත්ව බිඳීම් කුඩා පරිපථ කඩනයකි. 6kA ඉහළ බිඳීමේ ධාරිතාව, සමමුහුර්ත ක්රියාකාරිත්වය සහ N-ධ්රැව “පළමුව සාදන්න, පසුව බිඳ දමන්න” සැලසුම සමඟින්, එය චාප නිවා දැමීමේ ක්රියාකාරිත්වය ඵලදායි ලෙස වැඩිදියුණු කරන අතර පරිපථ සහ උපකරණ ආරක්ෂිතව ආරක්ෂා කරයි. බෙදාහැරීමේ පෙට්ටි, ගෘහ අලංකරණය, වාණිජ බලය සහ ආලෝක පරිපථවල බහුලව භාවිතා වන අතර එය ගෝලීය ගැනුම්කරුවන්, බෙදාහරින්නන් සහ OEM පාරිභෝගිකයින් සඳහා පළමු තේරීම වේ.

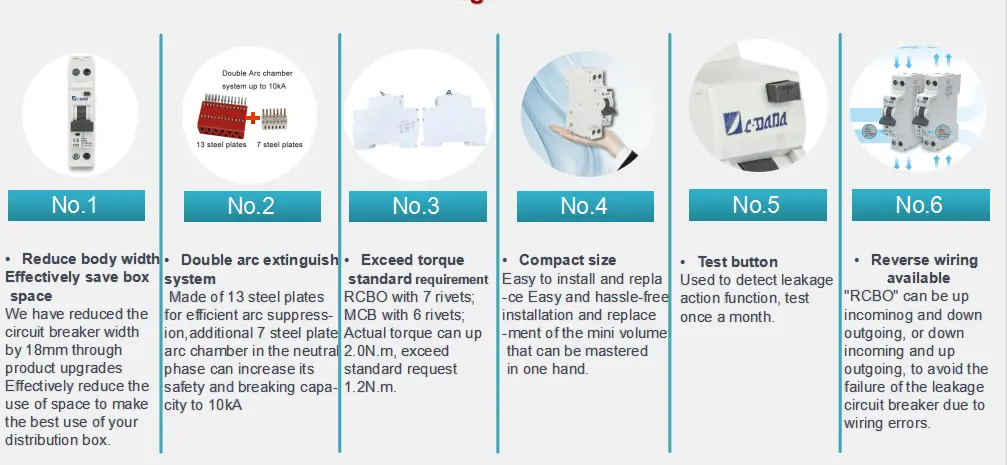

MCB DPN 6KA හි වාසි මොනවාද?
★ 1P+N DPN ව්යුහය, ද්විත්ව බිඳීම් ලක්ෂ්ය, ආරක්ෂිත සහ වඩා විශ්වාසදායක
★ N ධ්රැවය පළමුව සාදන අතර පසුව කැඩී යයි, චාප බිඳීමේ ධාරිතාව වැඩි කරයි
★ 6kA සැබෑ බිඳීමේ ධාරිතාව, ශක්තිමත් කෙටි-පරිපථ ආරක්ෂාව
★ සංයුක්ත 17.8mm පළල, කැබිනට් ඉඩ ඉතිරි කරයි
★ විවිධ පැටවීම් සඳහා B/C ට්රිපින් වක්ර තිබේ
★ IP20 ආරක්ෂණ ශ්රේණිය, ස්පර්ශ කිරීමට ආරක්ෂිතයි
★ පුළුල් රැහැන් පරාසය: 1–25mm² නම්යශීලී කේබලය
★ DIN රේල් සවි කිරීම, වේගවත් සහ ස්ථාවර ස්ථාපනය
★ ඉහළ සහ අඩු උෂ්ණත්ව ප්රතිරෝධය: -25℃~+50℃
★ 20,000 වාරයක් දක්වා දිගු යාන්ත්රික ජීවිතය
යෙදුම්
CDADA Miniature Circuit Breaker DPN 6KA බහුලව භාවිතා වන්නේ:
★ නේවාසික ගොඩනැගිලි, මහල් නිවාස, විලා, ගෘහ අලංකරණය
★ කාර්යාල, සාප්පු, හෝටල්, පාසල්, රෝහල්
★ ආලෝක පරිපථ, බල සොකට්, කුඩා බල උපකරණ
★ ගෘහ උපකරණ: ජල තාපක, වායු සමීකරණ, විදුලි හීටර්
★ පැරණි පරිපථ ප්රතිසංස්කරණය සහ බෙදාහැරීමේ පෙට්ටිය වැඩිදියුණු කිරීම
★ වාණිජ සහ සිවිල් අඩු වෝල්ටීයතා බල බෙදාහැරීමේ පද්ධති
තාක්ෂණික පරාමිතීන් වගුව
| අයිතමය | පිරිවිතර |
| ආකෘතිය | DAB7N-40 |
| නිෂ්පාදන නම | MCB DPN 6KA |
| සම්මතය | IEC60898-1 |
| පොලු | 1P+N (2P) |
| බිඳීමේ ධාරිතාව | 6kA |
| ශ්රේණිගත ධාරාව | 6A,16A,20A,25A,32A,40A |
| ශ්රේණිගත වෝල්ටීයතාවය | AC 220/230/240V |
| සංඛ්යාතය | 50/60Hz |
| Tripping Curve | බී / සී |
| පරිවාරක වෝල්ටීයතාවය | 500V |
| ආවේග වෝල්ටීයතාවය | 4kV |
| ආරක්ෂණ උපාධිය | IP20 |
| යාන්ත්රික ජීවිතය | 20,000 වාරයක් |
| විදුලි ජීවිතය | 6,000 වාරයක් |
| පර්යන්ත ව්යවර්ථය | 1.5N·m |
| රැහැන් ධාරිතාව | 1-25mm² |
| මෙහෙයුම් උෂ්ණත්වය | -25℃ ~ +50℃ |
| මානයන් | 82.5×73.2×17.8mm |
දළ සටහන් මානයන්
★ දිග: 82.5mm
★ උස: 73.2mm
★ පළල: 17.8mm (සම්මත 1-මොඩියුල පළල)
★ සවි කිරීම: 35mm DIN රේල්
★ රැහැන්: 1-25mm² නම්යශීලී/දෘඩ කේබල් සඳහා සුදුසු වේ
★ Busbar ඝණකම: 0.8-2mm
සම්මත පරීක්ෂණ අයිතම
★ 1.13-නොවන පරීක්ෂණයකදී (≥1 පැය)
★ 1.45 ට්රිපිං පරීක්ෂණයේදී (<පැය 1)
★ 2.55අධික බර ක්රියා පරීක්ෂණයේදී
★ චුම්බක ක්ෂණික ට්රිපිං පරීක්ෂණය (B/C වක්රය සඳහා 3In/5In)
★ පාර විද්යුත් ඔරොත්තු දෙන වෝල්ටීයතා පරීක්ෂණය
★ උෂ්ණත්වය ඉහළ යාමේ පරීක්ෂණය
★ කෙටි පරිපථ කඩන ධාරිතාව පරීක්ෂාව (6kA)
★ යාන්ත්රික සහ විද්යුත් ජීවිත පරීක්ෂණය
★ ඉහළ සහ අඩු උෂ්ණත්ව මෙහෙයුම් පරීක්ෂණය

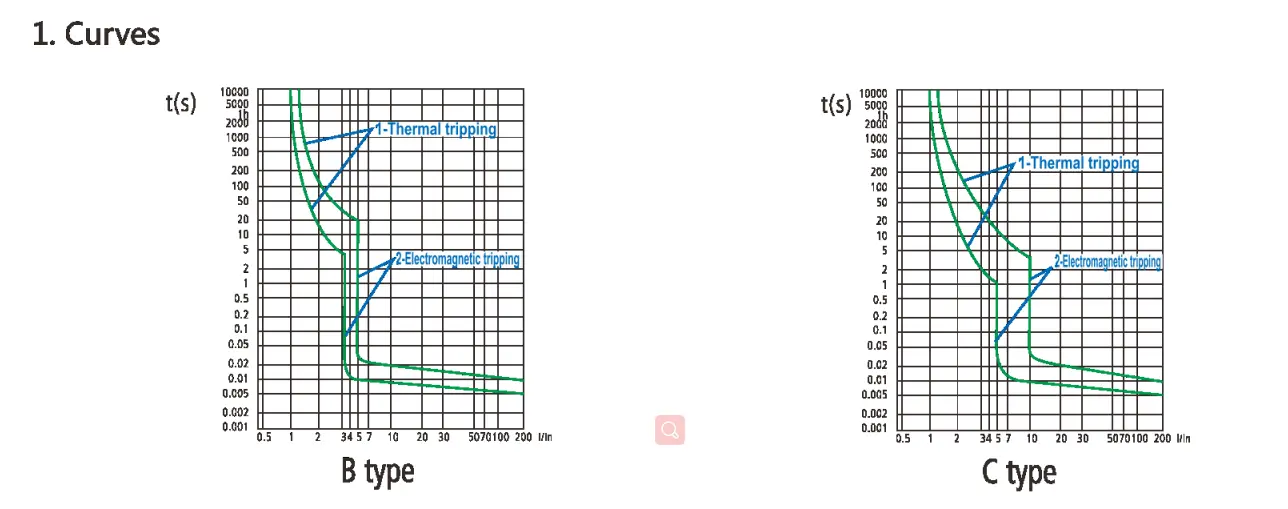

Tripping Characteristic Curves
IEC 60898-1
චුම්බක මුදා හැරීම
පරිපථ කෙටි පරිපථයක් සිදු වූ විට, යකඩ හරයක් සහිත චුම්බකයක් මගින් ක්ෂණිකව පැටලීම සිදු වේ. IEC60898 ප්රමිතියට අනුව, මෙම නිෂ්පාදනය වර්ග තුනකට බෙදිය හැකිය: B, C සහ D.
|
|
ධාරාව පරීක්ෂා කරන්න | ගමන් කරන කාලය | යෙදුම් |
| B වක්රය | 3ln 5ln |
0.1 |
B වර්ගය අදාළ වන්නේ සක්රීය බඩු සඳහා පමණි: -විදුලි තාපකය-ජල තාපකය-විදුලි උදුන |
| සී වක්රය | 5ln 10 කින් |
0.1 |
C වර්ගය සාමාන්ය බඩු සඳහා සුදුසු වේ: - ලාම්පු - බල සොකට් - කුඩා බල මෝටරය |
තාප මුදා හැරීම
●පරිපථය තුළ අධික බරක් ඇති වූ පසු, පරිපථ කඩනයේ bimetallic තීරුව තාපය හේතුවෙන් නැමෙනු ඇත, සම්බන්ධතා විසන්ධි වීමට හේතු වන අතර එහි ප්රතිඵලයක් ලෙස තාප පිරිහීම සිදු වේ;
●IEC සම්මතය විවිධ අධි බර ධාරා සඳහා ට්රිපිං කාල පරාසය නිර්වචනය කරයි;
●යොමු පරීක්ෂණ පරිසර උෂ්ණත්වය 30 °C වේ.
| ධාරාව පරීක්ෂා කරන්න | ගමන් කරන කාලය |
| 1.13ln | t z 1h (≦ 63A හි) |
| 1.45ln | t<1h(≦ 63A හි) |
| 2.55ln | 1s<1h<60s(In≤32A)1s |

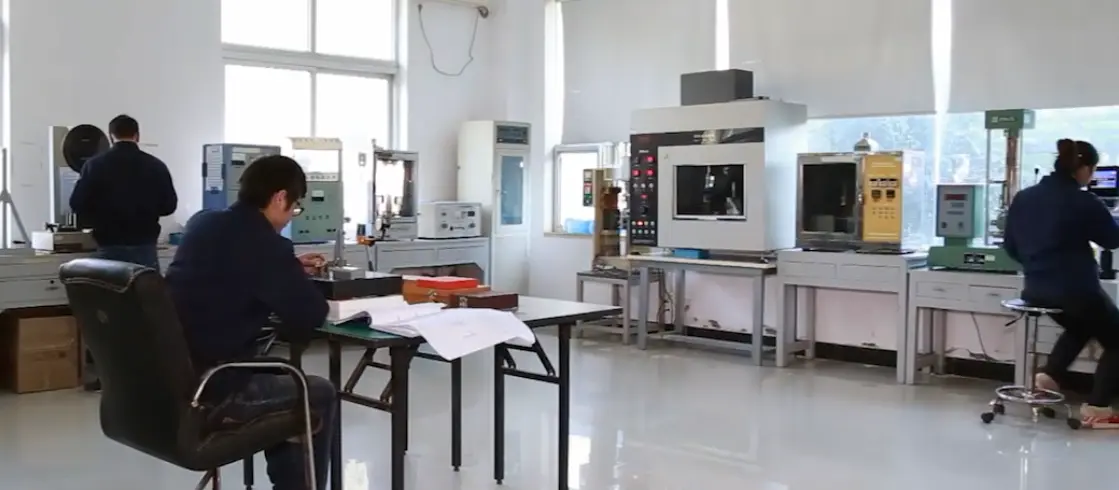

තත්ත්ව පාලන ක්රියාවලිය
1. අමුද්රව්ය පැමිණෙන පරීක්ෂාව සහ සහතික කිරීමේ සත්යාපනය
2. ස්වයංක්රීය ඉන්ජෙක්ෂන් මෝල්ඩින් සහ නිරවද්ය ලෝහ මුද්රා තැබීම
3. අර්ධ නිමි භාණ්ඩ එකලස් කිරීම සහ ක්රමාංකනය
4. 100% සම්පූර්ණ චාරිකා ලක්ෂණ පරීක්ෂණය
5. වෝල්ටීයතාවයට ඔරොත්තු දීම සහ පරිවාරක කාර්ය සාධන පරීක්ෂණය
6. ඉහළ සහ අඩු උෂ්ණත්ව වයස්ගත පරීක්ෂණය
7. පෙනුම, මානය සහ ලාංඡනය පරීක්ෂා කිරීම
8. අවසන් ඇසුරුම් සහ නැව්ගත කිරීම් පරීක්ෂාව
ඇසුරුම්කරණය සහ නැව්ගත කිරීම
★ කම්පන රහිත ලයිනිං සහිත සම්මත අපනයන පෙට්ටිය
★ සමූහ පෙට්ටිය සීරීම් වළක්වා ගැනීම සඳහා ඇසුරුම් කර ඇත
★ ලේබලය පැහැදිලි කරන්න: ආකෘතිය, ධාරාව, පොලු, ප්රමාණය, සහතිකය
★ මුහුදු, ගුවන් සහ ගොඩබිම් ප්රවාහනයට සුදුසුය
★ සහාය OEM ඇසුරුම්, අභිරුචි ලාංඡනය සහ ලේබලය
පාරිභෝගික සාර්ථක අවස්ථා
CDADA MCB DPN 6KA රටවල් සහ කලාප 50කට වැඩි ගණනකට අපනයනය කර ඇත:
★ යුරෝපීය සහ ආසියානු බෙදාහරින්නන් සඳහා දිගුකාලීන තොග සැපයුම
★ මැද පෙරදිග සහ අප්රිකාවේ ගෘහ පරිපථ ප්රතිසංස්කරණ ව්යාපෘති
★ සුප්රසිද්ධ ජාත්යන්තර විදුලි සන්නාම සමඟ OEM සහයෝගිතාව
★ නිශ්චල දේපල සංවර්ධකයින් සඳහා බලය බෙදා හැරීම සහාය
★ විදුලි කොන්ත්රාත්කරුවන් සහ පද්ධති ඒකාබද්ධ කරන්නන්ගෙන් ස්ථාවර ඇණවුම්
DADA Electric තෝරා ගන්නේ ඇයි?
★ පරිපථ කඩන R&D සහ නිෂ්පාදනය පිළිබඳ වසර 40+ වෘත්තීය පළපුරුද්ද
★ 90% මූලික සංරචක ගෘහස්ථව නිෂ්පාදනය, ස්ථාවර තත්ත්ව පාලනය
★ ISO9001 සහතිකය, ජාත්යන්තර ප්රමිතීන්ට පූර්ණ අනුකූල වීම
★ සම්පූර්ණ සහතික: CE, CB, CCC, ආදිය.
★ විශාල නිෂ්පාදන ධාරිතාව, තොග ඇණවුම් සඳහා ඉක්මනින් බෙදා හැරීම
★ වෘත්තීය තාක්ෂණික සහාය සහ අලෙවියෙන් පසු සේවාව
★ වෙළඳපල ඉල්ලීම් සපුරාලීම සඳහා OEM සහ ODM අභිරුචිකරණය පිළිගන්න
★ ගෝලීය සැපයුම් පද්ධතිය, ආරක්ෂිත සහ වෙලාවට බෙදා හැරීම
