වාත්තු කරන ලද කේස් පරිපථ කඩන්නන් සඳහා ප්‍රායෝගික මාර්ගෝපදේශයක්

2026-08-25 0 මට පණිවිඩයක් දෙන්න

MCCB යනු කුමක්ද?

MCCB -වාත්තු කරන ලද කේස් පරිපථ කඩනය- අඩු වෝල්ටීයතා ආරක්ෂණ උපාංගයක් වන අතර එය අධි බර හෝ කෙටි පරිපථ තත්ත්වයන් හඳුනා ගන්නා විට පරිපථයක් ස්වයංක්‍රීයව විසන්ධි කරයි. ෆියුස් මෙන් නොව, එය නැවත සකස් කර සංචාරයකින් පසු නැවත භාවිතා කළ හැකිය. වාත්තු කරන ලද නඩුවේ ඇතුළත, තාප-චුම්බක චාරිකා යාන්ත්‍රණයක් කාර්යයන් දෙකක් හසුරුවයි: තාප මූලද්‍රව්‍යයක් තිරසාර අධි බරට ප්‍රතිචාර දක්වයි, චුම්බක මූලද්‍රව්‍ය කෙටි-පරිපථ දෝෂ වලට ක්ෂණිකව ප්‍රතික්‍රියා කරයි. ප්රතිඵලය වන්නේ සැබෑ විදුලි බර හැසිරෙන ආකාරය සමඟ ගැලපෙන ආරක්ෂාවයි.

MCCB එකක් තෝරාගත යුත්තේ කවදාද: ප්‍රධාන එන පෝෂක, ත්‍රි-අදියර බෙදාහැරීමේ පැනල්, විශාල මෝටර් පරිපථ, හෝ අනාගත කෙටි-පරිපථ ධාරාව MCB වලට බාධා කළ හැකි ප්‍රමාණය ඉක්මවා යන ඕනෑම ලක්ෂ්‍යයක්.

MCB ප්‍රමාණවත් වන විට: සාමාන්‍ය බර සහ අඩු දෝෂ මට්ටම් සහිත අවසාන උප-පරිපථ - නේවාසික පුවරු, ආලෝකකරණය සහ සොකට් පරිපථ.

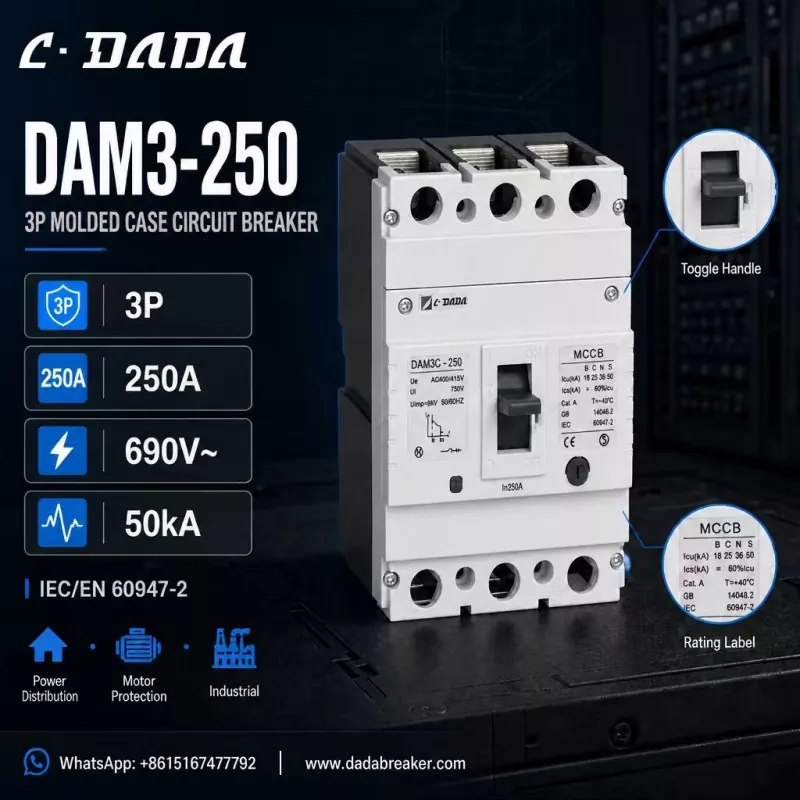

250A three-pole MCCB

නිවැරදි MCCB තෝරා ගන්නේ කෙසේද

ශ්‍රේණිගත ධාරාව (තුළ)

1. - අඛණ්ඩ පැටවුමට ගැලපෙන අතර, මෝටර් රථවල ධාරා ආරම්භ කිරීම සඳහා හිසට ඉඩ දෙන්න.

බිඳීමේ ධාරිතාව (Icu / Ics)

2. - ස්ථාපන ස්ථානයේ අනාගත කෙටි පරිපථ ධාරාවට වඩා වැඩි විය යුතුය. දෝෂ මට්ටම වැඩි වන තරමට ඔබට අවශ්‍ය Icu ප්‍රමාණය වැඩි වේ.

පොලු

3. - ත්රිමාණ පද්ධති සඳහා 3P, උදාසීන ද විසන්ධි කිරීම අවශ්ය වන 4P.

වෝල්ටීයතා ශ්රේණිගත කිරීම්

4. — පද්ධතියට එරෙහිව ශ්‍රේණිගත මෙහෙයුම් වෝල්ටීයතාව (Ue), පරිවාරක වෝල්ටීයතාව (Ui) සහ ආවේගයට ඔරොත්තු දීම (Uimp) පරීක්ෂා කරන්න.

ප්රමිති සහ සහතික කිරීම

5. — IEC/EN 60947-2 අනුකූලතාව සහ CE ලකුණු කිරීම ජාත්‍යන්තර ව්‍යාපෘති සඳහා මූලික වේ.

යෙදුම

6. - මෝටර් ආරක්ෂණය, බලය බෙදා හැරීම සහ කාර්මික ස්ථාපනයන් සඳහා විවිධ රාමු ශ්රේණිගත කිරීම් සහ චාරිකා ලක්ෂණ අවශ්ය විය හැකිය.

හොඳින් නිශ්චිතව දක්වා ඇති 250A MCCB පෙනුම කෙබඳුද:

මෙම කොන්ක්‍රීට් සෑදීම සඳහා, C·DADA Electric වෙතින් DAM3-250 සලකා බලන්න — 250A ත්‍රි-ධ්‍රැව MCCB මෙම පන්තියේ උපාංගයේ සොයා බැලිය යුතු දේ නිදර්ශනය කරයි:

3P වින්‍යාසය

● 250A ශ්‍රේණිගත ධාරාවක් (In) සමඟින්, තෙකලා බෙදාහැරීමේ පුවරු සඳහා සුදුසු වේ

වෝල්ටීයතා ශ්රේණිගත කිරීම්:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA දක්වා බිඳීමේ ධාරිතාව

● — B / C / N / S ප්‍රභේද හරහා 18 / 25 / 36 / 50 kA Icu, එබැවින් ස්ථාපකයන්ට ජාලයේ විවිධ ස්ථානවල දෝෂ මට්ටම්වලට ගැලපේ

IEC/EN 60947-2 සහ GB 14048.2 අනුකූලතාව

● දෘශ්‍ය මෙහෙයුම් තත්ත්වය සඳහා පැහැදිලි සක්‍රිය / අක්‍රිය ටොගල් හසුරුවකින් CE ලකුණු කර ඇත

● බලශක්ති බෙදා හැරීම, මෝටර් ආරක්ෂණය සහ කාර්මික යෙදුම් සඳහා ඉදිකර ඇත

මෙම පිරිවිතරය පිටුපස ඇති තර්කය: 250A, 50kA පන්තියේ බිඳීමේ ධාරිතාව සහිත 3-ධ්‍රැව රාමුවක් පැනල් සාදන්නන්ගේ සහ කොන්ත්‍රාත්කරුවන්ගේ අවශ්‍යතාවලින් බහුතරයක් ආවරණය කරයි - ප්‍රධාන බෙදාහැරීමේ පුවරු සිට මෝටර් පෝෂක පරිපථ දක්වා - බහු Icu ප්‍රභේද ඔබට සැබෑ දෝෂ මට්ටම්වලට එරෙහිව නිවැරදි ප්‍රමාණයේ පිරිවැයට ඉඩ දෙයි.

තේරීමේ නිර්දේශය

● අඩු දෝෂ මට්ටම් සහිත ~125A දක්වා අවසන් පරිපථ සඳහා, MCB යනු ආර්ථිකමය තේරීම වේ.

● ප්‍රධාන බෙදාහැරීම, මෝටර් ආරක්ෂාව සහ කාර්මික ස්විච් ගියර් සඳහා, ස්ථාපනයේ අනාගත කෙටි-පරිපථ ධාරාව ඉක්මවන බිඳීමේ ධාරිතාවක් සහිත MCCB එකක් තෝරන්න.

● සැක සහිත විට, බිඳීමේ ධාරිතාව මත එක් පන්තියක් ප්‍රමාණය කරන්න: පිරිවැය වෙනස කුඩා වන අතර ආරක්ෂණ ආන්තිකය සුළු දෝෂයක් සහ විශාල ඇනහිටීමක් අතර වෙනස විය හැක.

නිතර අසන ප්රශ්න

Q: MCCB යනු කුමක්ද?

පිළිතුර: ඒවාත්තු කරන ලද කේස් පරිපථ කඩනයකුඩා පරිපථ කඩනයකට වඩා වැඩි ධාරා සහ දෝෂ මට්ටම් සඳහා නිර්මාණය කර ඇති, අධි බර හෝ කෙටි-පරිපථය මත පරිපථයක් විසන්ධි කරන නැවත සකස් කළ හැකි අඩු වෝල්ටීයතා ආරක්ෂණ උපාංගයකි.

ප්‍ර: MCCB එකක Icu යන්නෙන් අදහස් කරන්නේ කුමක්ද?

A: Icu යනු අවසාන කෙටි-පරිපථ බිඳීමේ ධාරිතාවය - බ්‍රේකරයට බාධා කළ හැකි උපරිම දෝෂ ධාරාවයි. Ics යනු සේවා බිඳීමේ ධාරිතාවය, එය නැවත නැවතත් බාධා කළ හැකි සහ ක්‍රියාකාරීව පැවතිය හැකි මට්ටමයි.

Q: මගේ MCCB සඳහා බිඳීමේ ධාරිතාව තෝරා ගන්නේ කෙසේද?

A: ස්ථාපන ස්ථානයේ අනාගත කෙටි-පරිපථ ධාරාවට වඩා ඉහළ Icu ශ්‍රේණිගත කිරීමක් තෝරන්න. ඉහළ ට්රාන්ස්ෆෝමර් ධාරිතාවක් හෝ දිගු කාර්මික පෝෂක සහිත බෙදාහැරීමේ පුවරු සාමාන්යයෙන් 36-50kA පන්තියේ උපාංග අවශ්ය වේ.

Q: DAM3-250 MCCB යනු කුමක්ද?

A: DAM3-250 යනු C·DADA Electric වෙතින් 250A ත්‍රි-ධ්‍රැව හැඩ ගැන්වූ කේස් පරිපථ කඩනයකි, බලය බෙදා හැරීම, මෝටර් ආරක්ෂණය සහ කාර්මික යෙදුම් සඳහා 50kA දක්වා බිඳීමේ ධාරිතාවක් සහිත 690V දක්වා ශ්‍රේණිගත කර ඇත.
