Motor Protection Circuit Breaker යනු කුමක්ද?

A මෝටර් ආරක්ෂණ පරිපථ කඩනය (MPCB), ලෙසද හැඳින්වේමෝටර් පරිපථ කඩනය හෝඅතින් මෝටර් ස්ටාටර්, විශේෂිත වේවිද්යුත් යාන්ත්රික ආරක්ෂණ උපකරණයමෙහෙයුම් දෝෂ වලට එරෙහිව විදුලි මෝටර ආරක්ෂා කිරීම සඳහා විෙශේෂෙයන් නිර්මාණය කර ඇත. පොදු කාර්ය MCCBs මෙන් නොව, MPCBs ඒකාබද්ධ වේඅධි බර ආරක්ෂණය, කෙටි පරිපථ ආරක්ෂණය සහ අතින් මාරු කිරීම තනි සංයුක්ත ඒකකයක් තුළ, මෝටර් ආරම්භක සහ ධාවන තත්ත්‍වයේ අද්විතීය ඉල්ලීම් සඳහා ප්‍රශස්ත කර ඇත.

යටතේ ක්‍රියාත්මක වේIEC 60947-4-1 (සම්බන්ධකයන් සහ මෝටර්-ආරම්භක) සහIEC 60947-2 (පරිපථ-බ්‍රේකර්), MPCBs වත්මන් ශ්‍රේණිගත කිරීම් හසුරුවයි0.63A සිට 100A දක්වා (දිගු කරයි150A විශේෂිත පරාසයක), නිශ්චිත මෝටර් පූර්ණ-පූරණ ධාරා වලට ගැලපෙන පරිදි වෙනස් කළ හැකි තාප සැකසුම් සමඟ. ඒවා මෝටරයට ඔරොත්තු දෙන පරිදි නිර්මාණය කර ඇතආක්රමණ ධාරා (ආරම්භයේදී සාමාන්‍යයෙන් 6-8× පූර්ණ-පූරණ ධාරාව) බාධාවකින් තොරව, තිරසාර අධි බර සහ අදියර අසමත්වීම් වලට එරෙහිව නිශ්චිත ආරක්ෂාවක් සපයයි.

MPCB වල නිර්වචන වාසිය පවතින්නේ ඒවායේ යමෝටර්-ප්රශස්ත චාරිකා ලක්ෂණ- මෝටර් රත් කිරීමේ වක්‍ර සහ චුම්බක චාරිකා සඳහා ක්‍රමාංකනය කරන ලද තාප මූලද්‍රව්‍ය, ආරම්භක ධාරාවට වඩා ඉහළින් පිහිටුවා ඇති නමුත් හානිදායක දෝෂ මට්ටම්වලට වඩා අඩුය. මෙය බොහෝ යෙදුම්වල වෙනම ස්පර්ශක සහ අධි බර රිලේ අවශ්‍යතාවය ඉවත් කරයි, පැනලයේ ඉඩ සහ ස්ථාපන සංකීර්ණත්වය අඩු කරයි.

MPCB නිෂ්පාදන කාණ්ඩ සහ වින්‍යාස

වර්ගීකරණය	ටයිප් කරන්න	වත්මන් පරාසය	ප්රධාන ලක්ෂණ
රාමු ප්රමාණය	සංයුක්ත (NS2-25 ශ්‍රේණි)	0.63A - 25A	DIN රේල් සවි කිරීම, 400V දී 100kA Icu, ඉස්කුරුප්පු/උල්පත් පර්යන්ත
	සම්මත (NS2-32 ශ්‍රේණි)	0.1A - 32A	විස්තීරණ පරාසය, තාප-චුම්බක චාරිකාව, අදියර-අසාර්ථක ආරක්ෂාව
	බලය (NS2-80/100 ශ්‍රේණි)	10A - 100A	ඉහළ තාප ධාරිතාව, 15-50kA Icu, පැනල් සවිකිරීම
චාරිකා තාක්ෂණය	තාප-චුම්බක	0.63A - 100A	Bimetallic overload + solenoid කෙටි-පරිපථය, වෙනස් කළ හැකි Ir
චාරිකා තාක්ෂණය	ඉලෙක්ට්රොනික	25A - 150A	ක්ෂුද්‍ර සකසනය මත පදනම් වූ, අදියර අසමතුලිතතාවය, භූමි දෝෂ, සන්නිවේදනය

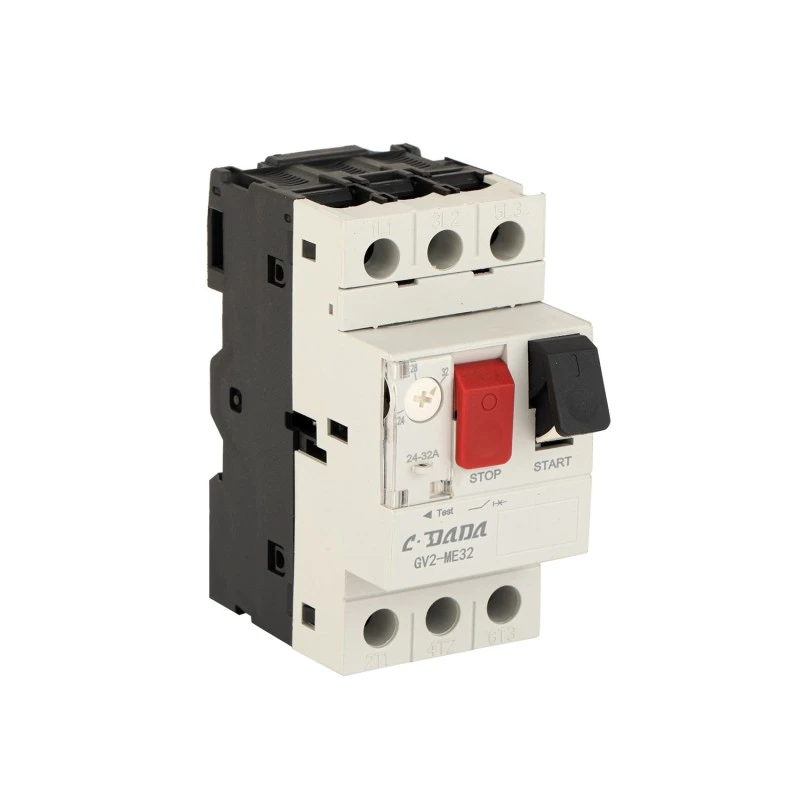

පාලන වර්ගය	තල්ලු බොත්තම	0.63A - 32A	Red OFF බොත්තම, සෘජු මෝටර් පාලනය, දේශීය මෙහෙයුම
	රොටරි හසුරුව	10A - 100A	අක්‍රිය ස්ථානයේ අගුලු දැමිය හැකිය, අගුල ඇමුණුම (අගුල් 3)
	දුරස්ථ පාලකය සූදානම්	25A - 100A	ෂන්ට් ට්‍රිප්/යටි වෝල්ටීයතා මුදා හැරීමේ ගැළපුම
උපයෝගිතා කාණ්ඩය	AC-3	සියලුම ශ්‍රේණිගත කිරීම්	ලේනුන්-කූඩුව මෝටරය ධාවනයේදී ආරම්භ කිරීම/නැවැත්වීම
උපයෝගිතා කාණ්ඩය	AC-4	0.63A - 32A	ලේනුන්-කූඩුව මෝටරය ආරම්භ කිරීම, ප්ලග් කිරීම, අඟල් කිරීම (10×In)
ධ්රැව වින්යාසය	3-ධ්රැවය	0.63A - 100A	සම්මත තෙකලා මෝටර් ආරක්ෂාව
ධ්රැව වින්යාසය	4-ධ්රැවය	0.63A - 32A	තුන්-අදියර + උදාසීන හෝ ද්වි-වේග මෝටර් මාරු කිරීම

වත්මන් සැකසුම් පරාසය උදාහරණ:

NS2-25E:0.63-1A, ක්ෂණික සංචාරය 13A (13×In)

NS2-25F:1-1.6A, ක්ෂණික සංචාරය 22.5A (14×In)

NS2-25G:1.6-2.5A, ක්ෂණික සංචාරය 33.5A (13.4×In)

NS2-25H:2.5-4A, ක්ෂණික ගමන 51A (12.75×In)

NS2-25J:6-10A, ක්ෂණික ගමන 138A (13.8×In)

NS2-25L:13-18A, ක්ෂණික සංචාරය 223A (12.4×In)

NS2-80B:40-63A, ක්ෂණික ගමන 756A (12×In)

මූලික කාර්යයන් සහ ආරක්ෂණ හැකියාවන්

ඒකාබද්ධ මෝටර් ආරක්ෂණ කාර්යයන්

කාර්යය	හඳුනාගැනීමේ මූලධර්මය	තාක්ෂණික පරාමිතීන්
අධි බර ආරක්ෂණය (තාප)	Bimetallic තීරු තාප ප්රසාරණය	සකස් කළ හැකි 0.63-100A, 10A පන්තිය (2-10s at 6×In), සංසරණ වන්දි -20°C සිට +60°C
කෙටි-පරිපථ ආරක්ෂණය (චුම්බක)	විද්‍යුත් චුම්භක සොලෙනොයිඩ් ජලනල	ස්ථාවර 12-14×In (මෝටර්-ප්‍රශස්ත), <20ms ක්‍රියාකාරිත්වය, 100kA බිඳීමේ ධාරිතාව
අදියර අසාර්ථක ආරක්ෂාව	Bimetals වෙනස් තාපනය	තනි අදියර විවෘතව 0.9×In තත්පර 10 ක් ඇතුළත සංචාරය, තනි-අදියර හානි වළක්වයි
අදියර අසමතුලිතතාවය ආරක්ෂා කිරීම	අදියර අතර තාප අවකලනය	වත්මන් අසමතුලිතතාවය > 30% > විනාඩි 2 ක් සඳහා සංචාරය කරන්න
අගුලු දැමූ රෝටර් ආරක්ෂණය	තිරසාර අධි ධාරාවක් (>6×In සඳහා >2s)	තාප වක්රය සමග ඒකාබද්ධ, ෙරොටර් / ස්ටටෝර හානි වළක්වයි
අතින් මාරු කිරීම	යාන්ත්‍රික ටොගල්/පුෂ් බොත්තම	100,000 විදුලි මෙහෙයුම්, ON-OFF මෝටර් පාලනය, හුදකලා කාර්යය

චාරිකා ලක්ෂණ සහ සම්බන්ධීකරණය

MPCBs ප්‍රතිලෝම-කාල තාප වක්‍ර විශේෂයෙන් මෝටර් රත් කිරීමේ ලක්ෂණවලට ගැලපේ:

තාප චාරිකා වේලාවන් (සාමාන්‍ය පන්තිය 10A):

1.05×Ir: ගමනක් නැත (පැ 2)

1.2×Ir: සංචාරය විනාඩි 10-20

1.5× Ir: සංචාරය විනාඩි 2-4

6× Ir: සංචාරය තත්පර 2-10 (ආරම්භක වත්මන් ඔරොත්තු දීම)

12-14× Ir: ක්ෂණික චුම්බක චාරිකාව (<20ms)

චුම්බක චාරිකා සැකසීම්:

මෝටර් අගුලු දැමූ-රොටර් ධාරාවට වඩා 20-30% කින් සකසන්න

ආරම්භයේදී කරදරකාරී සංචාර වළක්වයි (තත්පර 1-3 සඳහා 6-8×FLC)

කෙටි පරිපථ දෝෂ ඉක්මනින් ඉවත් කිරීම සහතික කරයි

යෙදුම් පරිසරය සහ භාවිත අවස්ථා

කර්මාන්ත අංශය	විශේෂිත යෙදුම	සාමාන්ය පිරිවිතර
කාර්මික ස්වයංක්රීයකරණය	වාහක පද්ධති, පොම්ප, සම්පීඩක, විදුලි පංකා	4A-25A, AC-3, 100kA Icu, තල්ලු බොත්තම් පාලනය, DIN රේල්
HVAC පද්ධති	චිලර්, වායු හැසිරවීමේ ඒකක, සිසිලන කුළුණු	10A-32A, සංසරණ වන්දි, ඉහළ ආරම්භක සංඛ්යාතය
ජලය සහ අපජලය	ගිල්විය හැකි පොම්ප, බූස්ටර ස්ථාන, වාරිමාර්ග	6A-40A, වියළි ධාවන ආරක්ෂාව (පීඩන ස්විචය ඒකාබද්ධ කිරීම), IP65 ආවරණ
යන්ත්‍ර මෙවලම්	පට්ටල, ඇඹරුම් යන්ත, ඇඹරුම් යන්ත	1.6A-10A, ඉහළ ආක්‍රමණයට ඔරොත්තු දීම, නිතර ආරම්භ කිරීම (AC-4)
ද්රව්ය හැසිරවීම	දොඹකර, එසවුම්, වාහක, සෝපාන	10A-63A, භ්‍රමණ හසුරුව, අගුලු දැමිය හැකි අක්‍රිය, යාන්ත්‍රික අන්තර් අගුලු දැමීම
ආහාර සහ බීම	මික්සර්, ඇඹරුම් යන්ත, ඇසුරුම් යන්ත	2.5A-16A, මල නොබැඳෙන වානේ උපාංග, සේදීමේ තීරුබදු
පුනර්ජනනීය බලශක්තිය	සූර්ය ලුහුබැඳීමේ මෝටර, සුළං ටර්බයින සහායක	1A-10A, දිගු උෂ්ණත්ව පරාසය (-25°C සිට +70°C)
තෙල් සහ ගෑස්	විදුම් යන්ත්ර සහායක, පොම්ප ජැක්	25A-100A, නිවර්තන (T2), විඛාදනයට ඔරොත්තු දෙන, ඉහළ කම්පන ප්රතිරෝධය

නිෂ්පාදන ක්‍රියාවලිය සහ නිෂ්පාදන කාර්ය ප්‍රවාහය

නිරවද්‍ය නිෂ්පාදන අනුපිළිවෙල

අමුද්‍රව්‍ය IQC → Bimetallic Element නිෂ්පාදනය → විද්‍යුත් චුම්භක දඟර එතීම → සම්බන්ධතා පද්ධති සැකසීම → Arc Chute එකලස් කිරීම → යාන්ත්‍රණය ඒකාබද්ධ කිරීම → ක්‍රමාංකනය සහ පරීක්ෂාව → අවසාන එකලස් කිරීම → තත්ත්ව සත්‍යාපනය →

තීරණාත්මක නිෂ්පාදන අදියර

වේදිකාව	ක්රියාවලිය විස්තර	තත්ත්ව පාලන ලකුණු
Bimetallic මූලද්රව්ය නිෂ්පාදනය	Inconel/passivated වානේ සංයුක්ත රෝල් කිරීම, අපගමනය ලක්ෂණ සඳහා තාප පිරියම් කිරීම, හැඩයට මුද්දර දැමීම, ක්රමාංකනය සලකුණු කිරීම	අපගමනය අනුපාතය 0.15-0.25mm/°C, චාරිකා උෂ්ණත්වය ±3% ඉවසීම, 200°C දී ස්ථායීතා පරීක්ෂාව 1000h
විද්යුත් චුම්භක දඟර නිෂ්පාදනය	තඹ කම්බි එතීම (0.3-0.8mm), රික්ත වාර්නිෂ් කාවැද්දීම, චුම්බක හර එකලස් කිරීම	DC ප්‍රතිරෝධය ±5%, පාර විද්‍යුත් ශක්තිය 2kV/1min, පිකප්/ඩ්‍රොප්අවුට් වෝල්ටීයතා පරීක්ෂාව
තාප චාරිකා ක්රමාංකනය	නිරවද්‍ය ධාරා එන්නත් සහිත ස්වයංක්‍රීය ක්‍රමාංකන ස්ථානය, උෂ්ණත්ව කුටීරය (-20°C සිට +60°C)	චාරිකා කාලය 1.05×Ir, 1.25×Ir, 6×Ir වාර්තා කර ඇත, ±10% ඉවසීම, ස්ථිර සලකුණු කිරීම
චුම්බක චාරිකා සැකසීම	Solenoid වායු පරතරය ගැලපීම, වසන්ත පූර්ව පැටවුම් ක්රමාංකනය, සැකසීමෙන් පසු මුද්රා කර ඇත	12-14 × Ir ± 10% ට ක්ෂණික සංචාරය, <20ms ක්‍රියාකාරිත්වය, හානි නොවන මුද්‍රා තැබීම
පද්ධති එකලස් කිරීම අමතන්න	රිදී-මිශ්‍ර ලෝහ (AgNi හෝ AgCdO) සම්බන්ධතා තඹ වාහකයන්ට බ්‍රේස් කර, ක්‍රියා ජ්‍යාමිතිය පිසදමමින්	සම්බන්ධතා ප්‍රතිරෝධය <1mΩ, දෘඪතාව HV 100-150, brazing strength>50MPa
චාප චුට් ඒකාබද්ධ කිරීම	සෙරමික් බෙදුම් තහඩු (තහඩු 6-12), චාප ධාවන පෙළගැස්ම, ඩයෝනීකරණ කුටීර එකලස් කිරීම	පාර විද්‍යුත් ශක්තිය >2.5kV, චාප නිවාදැමීම <400V දී 10ms, මාන ±0.1mm
අවසාන යාන්ත්‍රණය එකලස් කිරීම	ටොගල්/පුෂ් බොත්තම් යාන්ත්‍රණය, චාරිකා-නිදහස් අතික්‍රමණය කිරීම, සම්බන්ධතා පීඩන උල්පත්, සම්බන්ධක හැසිරවීම	යාන්ත්‍රික විඳදරාගැනීම මෙහෙයුම් 100,000, ස්පර්ශ පීඩනය 5-10N, bounce කාලය <3ms
විස්තීරණ පරීක්ෂණය	ප්‍රාථමික එන්නත් පරීක්ෂාව (0.5-1000A), කාල-ධාරා වක්‍ර සත්‍යාපනය, අදියර අසාර්ථක අනුකරණය	100% ස්වයංක්‍රීය පරීක්‍ෂණය, දත්ත සටහන් කිරීම, QR කේත සොයාගැනීමේ හැකියාව

ප්‍රාථමික අමුද්‍රව්‍ය සහ සංරචක පිරිවිතර

සංරචකය	ද්රව්ය පිරිවිතර	සැපයුම්කරුවන්ගේ ප්රමිති	ප්රධාන ගුණාංග
Bimetallic තීරුව	Inconel 718/passivated වානේ සංයුක්ත (ASTM TM2) හෝ පිත්තල/වානේ	ASTM B388, IEC 60404	අපගමනය අනුපාතය 0.2mm/°C, ස්ථායීතාවය ±3% වසර 20ක් පුරා, රිංගා ප්‍රතිරෝධය
විද්යුත් චුම්භක දඟර	එනැමල්ඩ් තඹ වයර් පන්තිය F (155°C) හෝ පන්තිය H (180°C)	IEC 60317, NEMA MW 35	බිඳවැටීමේ වෝල්ටීයතාව >2kV, පෑස්සුම් හැකියාව 390°C/2s, නම්‍යශීලී බව
චුම්බක හරය	සිලිකන් වානේ ලැමිනේෂන් (0.35-0.5mm) හෝ ඝන යකඩ	IEC 60404-8, JIS C 2552	ඉහළ පාරගම්යතාව, අඩු remanence, ස්ථාවර පිකප් ලක්ෂණ
ප්රධාන සම්බන්ධතා	විද්‍යුත් විච්ඡේදක තඹ (Cu-ETP) + AgNi 90/10 හෝ AgCdO ඉඟි	ASTM B152, IEC 60368	සන්නායකතාවය ≥100% IACS, චාප ඛාදනය ප්රතිරෝධය, ප්රති-වෑල්ඩින්
Springs අමතන්න	බෙරිලියම් තඹ (CuBe2) හෝ මල නොබැඳෙන වානේ 301	ASTM B196	තෙහෙට්ටුව ජීවිතය> චක්‍ර 100,000, ස්ථාවර පීඩනය 5-10N
චාප චුට් තහඩු	ස්ටීටයිට් සෙරමික් හෝ ඇලුමිනා (Al₂O₃ 95%)	IEC 60672	තාප ප්රතිරෝධය> 1000 ° C, පාර විද්යුත් ශක්තිය> 15kV / mm
චාප ධාවකයන්	තඹ-ටංස්ටන් (CuW) හෝ තඹ තහඩු සහිත වානේ	ASTM B702	චාප ඛාදනය ප්රතිරෝධය, චුම්බක චාප අපගමනය
අච්චු කළ නඩුව	BMC (DMC-2) තාප සැකසුම් ප්ලාස්ටික් හෝ PA66 GF30	IEC 60664-1, UL 94 V-0	ලුහුබැඳීමේ දර්ශකය>600V, තාප ප්‍රතිරෝධය 180°C, බලපෑම>7 kJ/m²
මෙහෙයුම් යාන්ත්රණය	සින්ක් ආලේපිත වානේ හෝ මල නොබැඳෙන වානේ 304	ISO 898-1, ASTM A240	ආතන්ය ශක්තිය> 400MPa, විඛාදන ප්රතිරෝධය, ඇඳුම්-ප්රතිරෝධී
පර්යන්ත	පිත්තල C36000 හෝ තඹ C11000 ටින් ආලේපනය (5-8μm)	ASTM B16/B187	වත්මන් ඝනත්වය 1.0-1.5 A/mm², ව්යවර්ථය 1.5-3.0Nm ඔරොත්තු

ප්‍රමිති අනුකූලතා සහ පරීක්ෂණ ප්‍රොටෝකෝල

ජාත්‍යන්තර ප්‍රමිති රාමුව

සම්මතය	විෂය පථය	අදාළ ශ්‍රේණිගත කිරීම්
IEC 60947-2	අඩු වෝල්ටීයතා ස්විච් ගියර් - පරිපථ කඩන යන්ත්ර	කෙටි-පරිපථ ආරක්ෂාව, බිඳීමේ ධාරිතාව, හුදකලා වීම
IEC 60947-4-1	ස්පර්ශක සහ මෝටර් ආරම්භක - විද්යුත් යාන්ත්රික ස්පර්ශක සහ මෝටර් ආරම්භක	මෝටර් ආරම්භය, අධි බර ආරක්ෂාව, ස්පර්ශක සමඟ සම්බන්ධීකරණය
EN 60947-2 / EN 60947-4-1	යුරෝපීය එකඟතා අනුවාද	CE ලකුණු කිරීම, EU වෙළඳපල අනුකූලතාවය
GB/T 14048.2 / GB/T 14048.4	චීන ජාතික සම්මතයන්	CCC සහතිකය, චීන වෙළෙඳපොළ

අනිවාර්ය වර්ග පරීක්ෂණ (IEC 60947-4-1 සහ IEC 60947-2)

පරීක්ෂණ කාණ්ඩය	විශේෂිත පරීක්ෂණය	පිළිගැනීමේ නිර්ණායක
උෂ්ණත්වය ඉහළ යාම	ශ්‍රේණිගත Ir හි අඛණ්ඩ ධාරාව	පර්යන්ත ≤80K (රිදී), ≤65K (හිස්), bimetal ≤85K
පාර විද්යුත් ගුණාංග	බල-සංඛ්‍යාත ඔරොත්තු දීම (2kV-2.5kV/1min), ආවේගය (6kV-8kV)	බිඳවැටීමක් නැත, ෆ්ලෑෂ් ඕවර් නැත
අධි බර ආරක්ෂාව	1.05×Ir (ගමන් 2පැයක් නැත), 1.25×Ir (ගමන ≤2h), 1.5×Ir (ගම <4min)	ට්‍රිපිං පන්තියකට සම්ප්‍රදායික චාරිකා වේලාවන්
කෙටි පරිපථ බිඳීම	Icu (අවසාන), Ics (සේවාව) ශ්‍රේණිගත වෝල්ටීයතාවයකින්	100kA @ 400V (සංයුක්ත), 15-50kA @ 400V (බල පරාසය)
සම්බන්ධීකරණය	SCPD සමඟ වර්ග 1 හෝ 2 වර්ගය	වර්ගය 2: හානියක් නැත, වහාම නැවත ක්රියාත්මක කිරීම
අදියර අසාර්ථක සංවේදීතාව	0.9×Ir හි තනි-අදියර මෙහෙයුම	තත්ත්පර 10 ක් ඇතුළත සංචාරය, මෝටර් තනි-අදියර වීම වළක්වයි
යාන්ත්රික විඳදරාගැනීම	100,000 බර පැටවීමකින් තොරව මෙහෙයුම්	<5% පරාමිති ප්ලාවිතය, යාන්ත්‍රික දෝෂයක් නොමැත
විදුලි විඳදරාගැනීම	100,000 AC-3 මෙහෙයුම් (0.63-32A)	සම්බන්ධතා ඇඳුම් <50%, සංචාර ලක්ෂණ නඩත්තු කෙරේ
පාරිසරික	තෙත් තාපය (IEC 60068-2-30), සීතල, වියළි තාපය	සමීකරණයෙන් පසු ක්රියාකාරී, විඛාදනයට ලක් නොවේ
ඊඑම්සී	විකිරණ / සන්නායක මැදිහත්වීම් සඳහා ප්රතිශක්තිය (ඉලෙක්ට්රොනික වර්ග)	කරදරයක් නැත, EN 60947-4-1 ඇමුණුම එල්

කර්මාන්තශාලා තත්ත්ව පාලන සහ පරීක්ෂණ ප්‍රමිතීන්

එන ද්‍රව්‍ය QC (IQC)

ද්රව්ය	පරීක්ෂණ අයිතම	නියැදි සැලැස්ම	උපකරණ
Bimetallic තීරු	අපගමනය අනුපාතය, ප්රතිරෝධය, ස්ථාවරත්වය, මාන ඉවසීම	කණ්ඩායමකට, නියැදි පරීක්ෂාව	තාප උදුන, අපගමනය මැනීම, ප්රතිරෝධක පාලම
එනැමල්ඩ් වයර්	විෂ්කම්භය, පරිවාරක ඝණකම, බිඳවැටීමේ වෝල්ටීයතාවය, නම්යතාවය	AQL 0.65	මයික්‍රොමීටරය, පාර විද්‍යුත් පරීක්ෂකය, දිගු පරීක්ෂකය
රිදී සම්බන්ධතා ඉඟි	සංශුද්ධතාවය, ඝනත්වය, දෘඪතාව, බ්රේසිං මිශ්ර ලෝහ අනුකූලතාව	කණ්ඩායමකට	වර්ණාවලිමානය, දෘඪතාව පරීක්ෂක, ලෝහ විද්යාත්මක අන්වීක්ෂය
ප්ලාස්ටික් සංයෝග	වීදුරු අන්තර්ගතය, දුස්ස්රාවීතාව, සුව කිරීමේ ලක්ෂණ, ගිනිගැනීම්	කණ්ඩායමකට	දියවන ප්‍රවාහ දර්ශක, DSC, UL 94 පරීක්ෂණ උපකරණ
වානේ සංරචක	දෘඪතාව, ආතන්ය ශක්තිය, මාන ඉවසීම	AQL 1.0	රොක්වෙල් දෘඪතාව පරීක්ෂක, ආතන්ය යන්ත්රය, CMM

ක්‍රියාවලිය තුළ තත්ත්ව පාලනය (IPQC)

නැවතුම	පාලන පරාමිතීන්	සංඛ්යාතය	ක්රමය
Bimetal ක්රමාංකනය	චාරිකා උෂ්ණත්වය, යොමු උෂ්ණත්වයේ අපගමනය, සලකුණු කිරීම	සෑම ඒකකයක්ම	වත්මන් එන්නත් සහිත ස්වයංක්රීය ක්රමාංකන ස්ථානය
දඟර එතීෙම්	හැරීම් ගණන, ආතතිය, ප්රතිරෝධය, පරිවරණය	සෑම ඒකකයක්ම	ප්රතිපෝෂණ සහිත ස්වයංක්රීය වංගු කිරීමේ යන්ත්රය, ohmmeter
චුම්බක චාරිකා සැකසීම	වායු පරතරය, වසන්ත පූර්ව පැටවීම, ක්ෂණික චාරිකා ධාරාව	සෑම ඒකකයක්ම	ප්රාථමික එන්නත් පරීක්ෂක (50-1000A), කාල මැනීම
සම්බන්ධක එකලස් කිරීම	සම්බන්ධතා පරතරය, පීඩනය, පෙළගැස්ම, ප්රතිරෝධය	සෑම ඒකක 100 කටම	බල මාපකය, ක්ෂුද්‍ර ඕම්මීටරය, දෘශ්‍ය සංසන්දකය
යාන්ත්රණය ඒකාබද්ධ කිරීම	ටොගල් බලය, චාරිකා-නිදහස් කාර්යය, හැසිරවීමේ මෙහෙයුම	සෑම ඒකකයක්ම	ස්වයංක්‍රීය ක්‍රියාකාරී පරීක්ෂක, බල-විස්ථාපන වක්‍රය

අවසාන තත්ත්ව පාලනය (FQC) සහ පිටතට යන QC (OQC)

පරීක්ෂණ අයිතමය	සම්මතය	නියැදි ප්රමාණය
තාප චාරිකා සත්යාපනය	1.05×Ir (සංචාරයක් නැත), 1.25×Ir (ගමන), වේලාව පටිගත කිරීම	100%
චුම්බක චාරිකා සත්‍යාපනය	12-14× Ir ක්ෂණික ගමන, <20ms	100%
අදියර අසාර්ථක පරීක්ෂණය	තනි-අදියර මෙහෙයුම, තත්ත්පර 10 ඇතුළත සංචාරය	100%
පාර විද්යුත් ප්රතිරෝධය වෝල්ටීයතාවය	2kV AC/මිනිත්තු 1	100%
පරිවාරක ප්රතිරෝධය	>100MΩ @ 500V DC	100%
සම්බන්ධතා ප්රතිරෝධය	කණුවකට <1mΩ	100%
යාන්ත්රික මෙහෙයුම	10 ON-OFF චක්‍ර, සුමට ක්‍රියාකාරිත්වය	100%
දෘශ්‍ය හා මාන පරීක්ෂාව	විවේචනාත්මක මානයන් මත ශුන්ය දෝෂ	100%
ස්ථීර බව සලකුණු කිරීම	ද්රාවණ පිසදැමීම, උල්ෙල්ඛ පරීක්ෂණය	AQL 1.0
ඇසුරුම් අඛණ්ඩතාව	පතන පරීක්ෂණය, කම්පනය (ISTA 3A)	ගොඩකට

නිෂ්පාදන යටිතල පහසුකම් සහ නිෂ්පාදන හැකියාව

උසස් නිෂ්පාදන උපකරණ

උපකරණ කාණ්ඩය	යන්ත්‍ර පිරිවිතර	කාර්යය	ධාරිතාව
Bimetal නිෂ්පාදන රේඛාව	නිරවද්‍ය රෝලිං මෝල්, තාප පිරියම් කිරීමේ උදුන, මුද්දර මුද්‍රණ යන්ත්‍රය	Bimetallic තීරු නිෂ්පාදනය, ක්රමාංකනය	තීරු 50,000 / දිනකට
ස්වයංක්රීය ක්රමාංකනය	උෂ්ණත්ව කුටි සහිත 6-ස්ථාන භ්රමක ක්රමාංකන පද්ධතිය	තාප චාරිකා ක්රමාංකනය (-20°C සිට +60°C)	ඒකක 2,000/දිනකට
ප්‍රාථමික එන්නත් පරීක්ෂණය	1000A ප්‍රාථමික ධාරා එන්නත් කට්ටලය	කාල-ධාරා වක්‍ර සත්‍යාපනය	ඒකක 500/පැයට
දඟර එතීෙම්	ආතති පාලනය සහිත CNC එතීෙම් යන්ත	විද්යුත් චුම්භක දඟර නිෂ්පාදනය	දඟර 10,000/දිනකට
Brazing අමතන්න	පාලිත වායුගෝලයේ පෑස්සුම් උදුන (H₂/N₂)	තඹ වාහකයන්ට රිදී තුඩ පාගා දැමීම	සම්බන්ධතා 5,000/පැයට
එකලස් කිරීම	ශ්‍රම එකලස් සෛල	යාන්ත්රණය එකලස් කිරීම, ක්රමාංකනය, පරීක්ෂා කිරීම	පේළියකට ඒකක 3,000/දිනකට
විඳදරාගැනීම පරීක්ෂා කිරීම	යාන්ත්‍රික/විදුලි ජීවිත පරීක්ෂණ බංකු (චක්‍ර 100,000)	ජීවිත සත්‍යාපනය, ඇඳුම් අධීක්‍ෂණය	ඒකක 200 ක් එකවර
පාරිසරික පරීක්ෂණ	උෂ්ණත්ව / ආර්ද්රතා කුටි, කම්පන වගු	IEC 60068-2 අනුකූලතා සත්‍යාපනය	ඒකක 100/දිනකට

නිෂ්පාදන ධාරිතාව සහ ඉදිරි කාලය

නිෂ්පාදන කාණ්ඩය	මාසික ධාරිතාව	සම්මත ඊයම් කාලය	හදිසි ඇණවුම් කිරීමේ හැකියාව
සංයුක්ත MPCB (0.63A-25A)	ඒකක 100,000	සති 4-5	දින 3 (තොග සංරචක)
සම්මත MPCB (0.1A-32A)	ඒකක 80,000	සති 4-5	දින 5 යි
බලය MPCB (10A-63A)	ඒකක 60,000	සති 4-5	දින 7 යි
බර වැඩ MPCB (40A-100A)	ඒකක 20,000	සති 4-5	දින 10 යි
ඉලෙක්ට්‍රොනික MPCB (25A-150A)	ඒකක 20,000	සති 4-5	දින 7 යි

ඉංජිනේරු සහ තාක්ෂණික කණ්ඩායම් ව්‍යුහය

දෙපාර්තමේන්තුව	පිරිස්	විශේෂඥතාව	වගකීම්
පර්යේෂණ සහ සංවර්ධන ඉංජිනේරු	ඉංජිනේරුවන් 5 දෙනෙක්	මෝටර් ආරක්ෂණ ඇල්ගොරිතම, bimetallic ද්රව්ය, විද්යුත් චුම්භක නිර්මාණය, චාප නිවාදැමීම	නව නිෂ්පාදන සංවර්ධනය, තාප ආකෘති නිර්මාණය, පේටන්ට් කළඹ (40+ පේටන්ට් බලපත්‍ර)
ක්‍රියාවලි ඉංජිනේරු විද්‍යාව	ඉංජිනේරුවන් 18 දෙනෙක්	නිරවද්‍ය ක්‍රමාංකනය, ස්වයංක්‍රීය එකලස් කිරීම, කෙට්ටු නිෂ්පාදන, කර්මාන්තය 4.0	නිෂ්පාදන ප්‍රශස්තකරණය, SOP ලේඛනගත කිරීම, අස්වැන්න වැඩි දියුණු කිරීම (>99.5%)
පරීක්ෂා කිරීම සහ වලංගු කිරීම	ඉංජිනේරුවන් 15 දෙනෙක්	අධි-ධාරා පරීක්ෂාව, මෝටර් සමාකරණය, පාරිසරික පරීක්ෂණ, EMC	වර්ග පරීක්ෂණ සම්බන්ධීකරණය (IEC 60947-4-1), අසාර්ථක විශ්ලේෂණය, සහතික කිරීම
යෙදුම් ඉංජිනේරු	ඉංජිනේරුවන් 10 දෙනෙක්	මෝටර් ආරම්භක ගණනය කිරීම්, සම්බන්ධීකරණ අධ්යයන, ක්ෂේත්ර ක්රියාත්මක කිරීම	පාරිභෝගික තාක්ෂණික සහාය, යෝජනා ක්රමය නිර්මාණය, මෝටර් ආරක්ෂණ පුහුණුව
ගුණත්ව සහතිකය	කාර්මික ශිල්පීන් 30 ක්	ISO 9001, IATF 16949, සංඛ්‍යාන ක්‍රියාවලි පාලනය (SPC), මිනුම් විද්‍යාව	සැපයුම්කරු විගණනය, ක්රියාවලි විගණනය, නිවැරදි කිරීමේ ක්රියාව, ක්රමාංකන රසායනාගාරය

සහතික සහ අනුකූලතා ලේඛන

සහතික කිරීම	නිකුත් කරන ශරීරය	විෂය පථය	වලංගුභාවය
ISO 9001:2015	ZHONGDA HUAYUAN	තත්ත්ව කළමනාකරණ පද්ධතිය	වාර්ෂික නිරීක්ෂණ
IEC 60947-2 වර්ගයේ පරීක්ෂණය	SGS	පරිපථ කඩන කාර්ය සාධනය	නිෂ්පාදන මාලාවකට අනුව
CE ලකුණු කිරීම	දැනුම් දුන් ආයතනය	EU වෙළඳපල ප්රවේශය	නිර්මාණය මත රඳා පවතී
CCC (චීනය)	CQC	චීන අනිවාර්ය සහතිකය	අවුරුදු 5ක වලංගුභාවය

අපගේ MPCB නිෂ්පාදනය වෙනස් වන්නේ ඇයි?

අපගේ නිෂ්පාදන පහසුකම මඟින් මෝටර් රථ ආරක්ෂණ තාක්‍ෂණය පිළිබඳ වසර 20ක විශේෂීකරණයක් නියෝජනය කරයි, ගෝලීය ප්‍රමිතීන් ඉක්මවන MPCB බෙදා හැරීම:

සිරස් ඒකාබද්ධ කිරීම: ගෘහස්ථ bimetallic මූලද්රව්ය නිෂ්පාදනය, නිරවද්ය ක්රමාංකනය, සහ විද්යුත් චුම්භක දඟර නිෂ්පාදනය සම්පූර්ණ තත්ත්ව පාලනය සහ වේගවත් අභිරුචිකරණය සහතික කිරීම

උසස් ක්රමාංකන තාක්ෂණය: 6-ස්ථාන ස්වයංක්‍රීය ක්‍රමාංකන පද්ධති සහිත උෂ්ණත්ව කුටි (-20°C සිට +60°C) සම්පූර්ණ මෙහෙයුම් පරාසය හරහා ±3% චාරිකා නිරවද්‍යතාවයක් ලබා ගනී.

යටිතල පහසුකම් පරීක්ෂා කිරීම: $3M+ ප්‍රාථමික එන්නත් පරීක්ෂාව (1000A ධාරිතාව), 100,000-චක්‍ර විඳදරාගැනීම සත්‍යාපනය සහ විස්තීරණ පාරිසරික අනුකරණය සඳහා ආයෝජනය කර ඇත

මෝටර් විශේෂිත විශේෂඥතාව: මෝටර් ආරම්භක ලක්ෂණ, තාප වක්‍ර සහ ස්පර්ශක සහ මෘදු ආරම්භක සමග සම්බන්ධීකරණ අවශ්‍යතා පිළිබඳ ගැඹුරු අවබෝධයක්

අභිරුචිකරණ හැකියාව: විශේෂිත ධාරා සිටුවම් සිට අද්විතීය සවි කිරීම් වින්‍යාසයන් සහ සහායක සම්බන්ධතා විධිවිධාන දක්වා-ඔබේ මෝටර් ආරක්ෂණ අවශ්‍යතා සඳහා නිර්මාණය කර ඇත.

CDADA යනු චීනයේ මෝටර් ආරක්ෂණ පරිපථ කඩනය නිෂ්පාදකයෙක් සහ සැපයුම්කරුවෙකි. අපගේ කර්මාන්ත ශාලාව බල පද්ධති, ගොඩනැගිලි ස්වයංක්‍රීයකරණය සහ කාර්මික නිෂ්පාදන වැනි විවිධ කර්මාන්ත සඳහා නම්‍යශීලී OEM/ODM විසඳුම් ලබා දෙයි.
