උසස් තත්ත්වයේ වායු පරිපථ කඩන සැපයුම්කරු
CDADAචීනය පදනම් කරගත් විදුලි උපකරණවල වෘත්තීය නිෂ්පාදකයෙකි. පිරිවිතරයන් විස්තීර්ණ තේරීමක් සහ ජාත්යන්තර ප්රමිතීන්ට අනුකූල වන අපගේ Air Circuit Breakers පරාසය ගවේෂණය කිරීමට අපි ඔබට ආරාධනා කරමු. දැඩි තත්ත්ව පාලනය හරහා, අපි ඔබට උසස් නිෂ්පාදන සහ විස්තීර්ණ සේවාවන් සැපයීමට කැපවී සිටිමු.
වායු පරිපථ කඩනය යනු කුමක්ද?
Air Circuit Breaker (ACB) යනු අධි බර, කෙටි පරිපථ සහ පෘථිවි දෝෂ වලින් විදුලි බෙදා හැරීමේ පද්ධති ආරක්ෂා කිරීම සඳහා නිර්මාණය කර ඇති අධික බර අඩු වෝල්ටීයතා මාරු කිරීමේ උපකරණයකි. වත්මන් ශ්රේණිගත කිරීම් 630A සිට 6300A දක්වා විහිදෙන 690V AC (50/60Hz) දක්වා වෝල්ටීයතා මට්ටම්වල ක්රියාත්මක වන ACBs ප්රධාන ස්විච්බෝඩ්, බලශක්ති බෙදා හැරීමේ මධ්යස්ථාන සහ තීරණාත්මක කාර්මික යටිතල පහසුකම්වල ප්රාථමික ආරක්ෂණ උපාංග ලෙස සේවය කරයි.
මෙන් නොවවාත්තු කරන ලද කේස් පරිපථ කඩන යන්ත්ර (MCCBs), ACBs වායුගෝලීය වාතය චාප නිවාදැමීමේ මාධ්යය ලෙස භාවිතා කරයි, දෝෂ ධාරා ආරක්ෂිතව නිවා දැමීම සඳහා නවීන චාප චුට් පද්ධති සහ චුම්බක පිපිරුම් දඟර භාවිතා කරයි. මෙම විවෘත-ඉදිකිරීම් සැලසුම මඟින් අභ්යන්තර සංරචකවල සම්පූර්ණ දෘශ්යතාව සඳහා ඉඩ සලසයි, වැළැක්වීමේ නඩත්තුව සක්රීය කිරීම සහ නිසි සේවා කිරීම සමඟ මෙහෙයුම් ආයු කාලය වසර 15-20 හෝ ඊට වැඩි කාලයක් දක්වා දීර්ඝ කරයි.
ACB නිෂ්පාදන කාණ්ඩ සහ වින්යාස
| වර්ගීකරණය | ටයිප් කරන්න | වත්මන් පරාසය | ප්රධාන ලක්ෂණ |
| සවිකිරීමේ වින්යාසය | ස්ථාවර වර්ගය | 630A - 4000A | ස්ථිර ස්ථාපනය, පිරිවැය ඵලදායී, සංයුක්ත අඩිපාර |
| ඇඳීම-අවුට් වර්ගය | 630A - 6300A | ආපසු ලබාගත හැකි චැසිය, නඩත්තු-හිතකාමී, සේවා ස්ථානය පරීක්ෂා කිරීම | |
| ධ්රැව වින්යාසය | 3-ධ්රැවය | සියලුම ශ්රේණිගත කිරීම් | සම්මත කාර්මික යෙදුම්, තෙකලා පද්ධති |
| 4-ධ්රැවය | සියලුම ශ්රේණිගත කිරීම් | උදාසීන ආරක්ෂාවක් අවශ්ය පද්ධති, වෙනස් කළ හැකි උදාසීන සැකසුම් (50-100% ශ්රේණිගත ධාරාව) | |
| මෙහෙයුම් යාන්ත්රණය | අත්පොත | 630A - 3200A | වසන්ත-ආරෝපිත හසුරු මෙහෙයුම, කලාතුරකින් ක්රියාත්මක කිරීම සඳහා සුදුසු වේ |
| මෝටරයෙන් ක්රියාත්මක වේ | 800A - 6300A | Universal AC/DC මෝටර් (110V/220V), දුරස්ථ පාලක හැකියාව, ස්වයංක්රීය වසන්ත ආරෝපණය | |
| චාරිකා ඒකක තාක්ෂණය | තාප-චුම්බක | 630A - 1600A | මූලික ආරක්ෂාව, ස්ථාවර සැකසුම්, ආර්ථිකමය |
| ඉලෙක්ට්රොනික LSIG | 800A - 6300A | ක්ෂුද්ර ප්රොසෙසරය මත පදනම් වූ, වෙනස් කළ හැකි L-S-I-G වක්ර, කලාප-වරණ අන්තර් අගුලු දැමීම, සන්නිවේදන ප්රොටෝකෝල |
රාමු ප්රමාණයේ ප්රමිති:
1600A රාමුව:630A - 1600A (සංයුක්ත බෙදාහැරීම)
3200A රාමුව: 800A - 3200A (කාර්මික ජාලය)
6300A රාමුව: 2000A - 6300A (විදුලි උත්පාදනය, යටිතල පහසුකම්)
මූලික කාර්යයන් සහ ආරක්ෂණ හැකියාවන්
| කාර්යය | විස්තරය | තාක්ෂණික පරාමිතීන් |
| අධි බර ආරක්ෂණය (L) | දිගුකාලීන ප්රතිලෝම වක්ර පැදීම | වෙනස් කළ හැකි: 0.4 - 1.0 × දී, කාල ප්රමාදය: 1s - 1000s |
| කෙටි පරිපථ ප්රමාදය (S) | තෝරාගත් කෙටි-පරිපථ ආරක්ෂාව | වෙනස් කළ හැකි: 2 - 10 × Ir, ප්රමාදය: 0.05s - 0.5s |
| ක්ෂණික චාරිකාව (I) | අධිවේගී දෝෂ නිෂ්කාශනය | ස්ථාවර හෝ වෙනස් කළ හැකි: 5 - 20 × Ir, <50ms මෙහෙයුම |
| බිම් දෝෂය (G) | පෘථිවිය කාන්දු වීම හඳුනා ගැනීම | 20% - 100% තුළ, සංවේදී පෘථිවි දෝෂ ආරක්ෂණය |
| යටි වෝල්ටීයතා මුදා හැරීම | වෝල්ටීයතා පාඩුව මත ස්වයංක්රීය විසන්ධි කිරීම | 35% - 70% Un, වෙනස් කළ හැකි කාල ප්රමාදය |
| අදියර අලාභ ආරක්ෂණය | තෙකලා අසමතුලිතතාවය හඳුනා ගැනීම | <ඕනෑම අදියරකදී 80% වෝල්ටීයතාවය චාරිකාව අවුලුවයි |
යෙදුම් පරිසරය සහ භාවිත අවස්ථා
| කර්මාන්ත අංශය | විශේෂිත යෙදුම | සාමාන්ය පිරිවිතර |
| දත්ත මධ්යස්ථාන | ප්රධාන LV එන, UPS බයිපාස්, බස්-කප්ලර් | 3200A-6300A, 100kA Icu, ඉලෙක්ට්රොනික LSIG, සන්නිවේදන සක්රීය |
| සෞඛ්ය සේවා පහසුකම් | රෝහලේ ප්රධාන බෙදාහැරීම, උත්පාදක සමමුහුර්තකරණය | 4-ධ්රැව, 4000A, හුදකලා උදාසීන, ද්විත්ව මූලාශ්ර මාරු කිරීම |
| නිෂ්පාදන කම්හල් | මෝටර් පාලන මධ්යස්ථාන, ට්රාන්ස්ෆෝමර් ආරක්ෂාව | 1600A-3200A, ඉහළ යාන්ත්රික විඳදරාගැනීම (චක්ර 10,000+) |
| වාණිජ ගොඩනැගිලි | ඉහළ නැගිලි බෙදා හැරීම, සාප්පු සංකීර්ණ, ගුවන් තොටුපල | 800A-2500A, ඇඳීමේ වර්ගය, සංයුක්ත අඩිපාර |
| පුනර්ජනනීය බලශක්තිය | සූර්ය ගොවිපල එකතු කිරීම, සුළං ටර්බයින ස්විච් ගියර් | 1000V AC ශ්රේණිගත, විස්තීරණ උෂ්ණත්ව පරාසය (-25°C සිට +70°C) |
| තෙල් සහ ගෑස් | අක්වෙරළ වේදිකා, පිරිපහදු, ඛනිජ රසායන | නිවර්තන (T2), විඛාදනයට ඔරොත්තු දෙන, IP54 අවම |
| යටිතල පහසුකම් | මෙට්රෝ පද්ධති, දුම්රිය කම්පන, ජල පිරිපහදු කිරීම | ඉහළ කම්පන / කම්පන ප්රතිරෝධය, විද්යුත් චුම්භක අනුකූලතාව |
නිෂ්පාදන ක්රියාවලිය සහ නිෂ්පාදන කාර්ය ප්රවාහය
නිරවද්ය නිෂ්පාදන අනුපිළිවෙල
අමුද්රව්ය එන පරීක්ෂණය → සම්බන්ධතා එකලස් කිරීමේ සැකසුම → චාප චුට් ඉදිකිරීම → යාන්ත්රණය එකලස් කිරීම → චාරිකා ඒකක ඒකාබද්ධ කිරීම → ප්රාථමික එකලස් කිරීම → ක්රමාංකනය සහ පරීක්ෂණය → අවසාන පරීක්ෂණය → ඇසුරුම්
තීරණාත්මක නිෂ්පාදන අදියර
| වේදිකාව | ක්රියාවලිය විස්තර | තත්ත්ව පාලන ලකුණු |
| පද්ධති නිෂ්පාදනය අමතන්න | රිදී ආලේපිත තඹ සම්බන්ධතා (AgNi 90/10 හෝ AgCdO), CNC-යන්ත්රගත ස්පර්ශක ආයුධ, පාලිත වායුගෝලයේ බ්රේස් කිරීම | දෘඪතාව පරීක්ෂා කිරීම (HV 80-120), රිදී ඝණකම මැනීම (≥8μm), ස්පර්ශක ප්රතිරෝධය <50μΩ |
| චාප චූට් නිෂ්පාදනය | සෙරමික් ස්ප්ලිටර් තහඩු, වානේ චාප ධාවකයන්, ඩියෝනයිසින් ග්රිඩ්, අධි-උෂ්ණත්ව ප්රතිරෝධී පරිවරණය | පාර විද්යුත් ශක්තිය පරීක්ෂාව (2.5kV/1min), මාන ඉවසීම ±0.1mm |
| යාන්ත්රික එකලස් කිරීම | ස්ප්රිං වානේ ආරෝපණ යාන්ත්රණ, කැමරාව ක්රියාත්මක වන ධාවන පද්ධති, ප්රති-පොම්ප උපාංග | යාන්ත්රික විඳදරාගැනීම පරීක්ෂා කිරීම (මෙහෙයුම් 10,000), ව්යවර්ථ සත්යාපනය |
| චාරිකා ඒකක ඒකාබද්ධ කිරීම | PCB එකලස් කිරීම, වත්මන් ට්රාන්ස්ෆෝමර් ස්ථාපනය, ස්ථිරාංග වැඩසටහන්කරණය, සන්නිවේදන මොඩියුලය සවි කිරීම | ක්රියාකාරී පරීක්ෂණය 0.5%, 5×, 10× ශ්රේණිගත ධාරාව, කාල නිරවද්යතාවය ±5% |
| අවසාන රැස්වීම | මොඩියුලර් ඉදිකිරීම්, ඇඳීම-අවුට් චැසි ඒකාබද්ධ කිරීම, පර්යන්ත සම්බන්ධතා, සංවෘත සවි කිරීම | පාර විද්යුත් ඔරොත්තු දීම (3.5kV/1min), පරිවාරක ප්රතිරෝධය (>100MΩ) |
ප්රාථමික අමුද්රව්ය සහ සංරචක පිරිවිතර
| සංරචකය | ද්රව්ය පිරිවිතර | සැපයුම්කරුවන්ගේ ප්රමිති | ප්රධාන ගුණාංග |
| ප්රධාන සම්බන්ධතා | විද්යුත් විච්ඡේදක තඹ (Cu-ETP) + රිදී ආලේපනය (Ag 99.9%) | ASTM B152, IEC 60368 | සන්නායකතාවය ≥100% IACS, ඔක්සිකරණ ප්රතිරෝධය |
| චාප සම්බන්ධතා | තඹ-ටංස්ටන් (CuW 80/20) හෝ රිදී-ටංස්ටන් කාබයිඩ් | ASTM B702 | ඉහළ චාප ඛාදනය ප්රතිරෝධය, අඩු සම්බන්ධතා ප්රතිරෝධය |
| Springs අමතන්න | බෙරිලියම් තඹ (CuBe2) හෝ මල නොබැඳෙන වානේ 301 | ASTM B196 | තෙහෙට්ටුව ජීවිතය> චක්ර 50,000, ස්ථාවර සම්බන්ධතා පීඩනය |
| චාප චුට් තහඩු | සීතල-රෝල් කරන ලද වානේ SPCC + සෙරමික් ආලේපනය | JIS G 3141 | තාප ප්රතිරෝධය> 1000 ° C, චුම්බක චාප අපගමනය |
| පරිවාරක නිවාස | BMC (Bulk Molding Compound) DMC හෝ SMC ෆයිබර්ග්ලාස් | UL 94 V-0 | ලුහුබැඳීමේ දර්ශකය>600V, ගිනි නිවන |
| මෙහෙයුම් යාන්ත්රණය | කාබන් වානේ S45C, තාප පිරියම් කිරීම | JIS G 4051 | ආතන්ය ශක්තිය ≥600MPa, ඇඳීමට ඔරොත්තු දෙන |
| බස්බාර් | T2 තඹ (99.9% පිරිසිදු) හෝ 6061-T6 ඇලුමිනියම් | ASTM B187 | වත්මන් ඝනත්වය 1.5-2.0 A/mm², ටින් තහඩු කිරීම විකල්පමය |
| ඉලෙක්ට්රොනික සංරචක | කාර්මික ශ්රේණියේ PCBs, Hall-effect sensors, ARM processors | IEC 60721-3-3 | මෙහෙයුම් උෂ්ණත්වය -25 ° C සිට +70 ° C, EMC අනුකූල වේ |
| සංවෘත | CRCA වානේ පත්රය (1.5-2.0mm) + ඉෙපොක්සි කුඩු ආෙල්පනය | JIS G 3141, ISO 12944 | විඛාදන ප්රතිරෝධය C3-C5, IP40-IP54 |
ප්රමිති අනුකූලතා සහ පරීක්ෂණ ප්රොටෝකෝල
ජාත්යන්තර ප්රමිති රාමුව
| සම්මතය | විෂය පථය | අදාළ ශ්රේණිගත කිරීම් |
| IEC 60947-2 | අඩු වෝල්ටීයතා ස්විච් ගියර් - පරිපථ කඩන යන්ත්ර | ACB සැලසුම්, පරීක්ෂණ, කාර්ය සාධනය සඳහා ගෝලීය පදනම |
| EN 60947-2 | IEC 60947-2 හි යුරෝපීය සුසංයෝගී අනුවාදය | CE ලකුණු කිරීම අනුකූලතාව, EU වෙළඳපල ප්රවේශය |
| GB/T 14048.2 | IEC 60947-2 ට සමාන චීන ජාතික ප්රමිතිය | CCC සහතිකය, චීන වෙළෙඳපොළ |
අනිවාර්ය වර්ග පරීක්ෂණ (IEC 60947-2)
| පරීක්ෂණ කාණ්ඩය | විශේෂිත පරීක්ෂණය | පිළිගැනීමේ නිර්ණායක |
| පාර විද්යුත් කාර්ය සාධනය | බල-සංඛ්යාත ඔරොත්තු දීම (2.5kV-3.5kV/1min) | බිඳවැටීමක් නැත, ෆ්ලෑෂ් ඕවර් නැත |
| ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතාවය (8kV-12kV 1.2/50μs) | බාධාකාරී විසර්ජනයක් නොමැත | |
| උෂ්ණත්වය ඉහළ යාම | ශ්රේණිගත කිරීමේදී අඛණ්ඩ ධාරාව | පර්යන්ත උෂ්ණත්වය ≤80K (රිදී ආලේපිත), ≤65K (හිස් තඹ) |
| කෙටි පරිපථ බිඳීම | අවසාන බිඳීමේ ධාරිතාව (Icu) - මෙහෙයුම් 3 ක් | සාර්ථක බාධාවක්, ස්ථිර හානියක් නැත |
| සේවා බිඳීමේ ධාරිතාව (Ics = 50%-100% Icu) | 3 මෙහෙයුම්, අඛණ්ඩ සේවා හැකියාව | |
| කෙටි කාලීන ඔරොත්තු දීම | තත්පර 1 හෝ 3 සඳහා Icw (තාප සහ ගතික ආතතිය) | විරූපණය, ස්පර්ශ වෙල්ඩින් හෝ පරිවාරක හානි නොමැත |
| යාන්ත්රික විඳදරාගැනීම | පැටවුම් රහිත මෙහෙයුම් (සාමාන්යයෙන් චක්ර 10,000-20,000) | <5% පරාමිති ප්ලාවිතය, යාන්ත්රික දෝෂයක් නොමැත |
| විදුලි විඳදරාගැනීම | ශ්රේණිගත ධාරාවකින් මෙහෙයුම් පැටවීම (සාමාන්යයෙන් චක්ර 2,000-6,000) | සම්බන්ධතා ඇඳුම් <50%, ස්ථාවර චාරිකා ලක්ෂණ |
| චාරිකා ඒකකයේ නිරවද්යතාවය | L-S-I-G වක්ර සත්යාපනය | ±10% වත්මන් නිරවද්යතාවය, ±20% කාල නිරවද්යතාවය |
| පාරිසරික | තෙත් තාපය (IEC 60068-2-30), සීතල, වියළි තාපය | සමීකරණයෙන් පසු ක්රියාකාරී, විඛාදනයට ලක් නොවේ |
කර්මාන්තශාලා තත්ත්ව පාලන සහ පරීක්ෂණ ප්රමිතීන්
එන ද්රව්ය QC (IQC)
| ද්රව්ය | පරීක්ෂණ අයිතම | නියැදි සැලැස්ම | උපකරණ |
| තඹ සම්බන්ධතා | රසායනික සංයුතිය, සන්නායකතාවය, මාන ඉවසීම | AQL 0.65, ISO 2859 | වර්ණාවලිමානය, සන්නායකතා මීටරය, CMM |
| රිදී ආලේපනය | ඝනකම (XRF), ඇලවීම (ටේප් පරීක්ෂණය), සිදුරු | 100% දෘශ්ය, 5% ඝනකම පරීක්ෂා කිරීම | X-ray fluorescence, ලෝහ විද්යාත්මක අන්වීක්ෂය |
| වානේ සංරචක | දෘඪතාව, ආතන්ය ශක්තිය, මතුපිට නිමාව | AQL 1.0 | රොක්වෙල් දෘඪතාව පරීක්ෂක, ආතන්ය යන්ත්රය |
| ඉලෙක්ට්රොනික සංරචක | ක්රියාකාරී පරීක්ෂණය, පරාමිති සත්යාපනය, පෑස්සුම් හැකියාව | 100% AOI, 5% ක්රියාකාරී | LCR මීටරය, oscilloscope, X-ray පරීක්ෂාව |
ක්රියාවලිය තුළ තත්ත්ව පාලනය (IPQC)
| නැවතුම | පාලන පරාමිතීන් | සංඛ්යාතය | ක්රමය |
| සම්බන්ධක එකලස් කිරීම | සම්බන්ධතා පරතරය, පීඩනය, පෙළගැස්ම | සෑම ඒකක 100 කටම | බල මිනුම, ෆීලර් මැනීම, දෘශ්ය සංසන්දකය |
| චාප චුට් එකලස් කිරීම | Splitter තහඩු පරතරය, චුම්බක පරිපථ අඛණ්ඩතාව | සෑම ඒකක 50කටම | Go/no-go මාපක, ප්රවාහ ඝනත්ව මීටරය |
| යාන්ත්රික ක්රමාංකනය | වසන්ත ආරෝපණ කාලය, චාරිකා බලය, වසා දැමීමේ වේගය | සෑම ඒකකයක්ම | ස්වයංක්රීය පරීක්ෂණ බංකුව, දත්ත සටහන් කිරීම |
| චාරිකා ඒකක වැඩසටහන්කරණය | වක්ර සත්යාපනය, සන්නිවේදන පරීක්ෂණය | 100% | ප්රාථමික එන්නත් පරීක්ෂණ කට්ටලය, ප්රොටෝකෝල විශ්ලේෂකය |
අවසාන තත්ත්ව පාලනය (FQC) සහ පිටතට යන QC (OQC)
| පරීක්ෂණ අයිතමය | සම්මතය | නියැදි ප්රමාණය |
| පාර විද්යුත් ප්රතිරෝධය වෝල්ටීයතාවය | 3.5kV AC/මිනිත්තු 1 | 100% |
| පරිවාරක ප්රතිරෝධය | >100MΩ @ 500V DC | 100% |
| සම්බන්ධතා ප්රතිරෝධය | කණුවකට <50μΩ | 100% |
| කාල ලක්ෂණ | වසන්න/ගමන් කාලය, පොලු අතර සමමුහුර්ත කරන්න | 100% |
| අධික ධාරා සංචාර සත්යාපනය | 3×In (ක්ෂණික), 1.05×In (අධික බර) | 100% |
| යාන්ත්රික මෙහෙයුම | 5 සමීප-විවෘත චක්ර | 100% |
| දෘශ්ය හා මාන පරීක්ෂාව | විවේචනාත්මක මානයන් මත ශුන්ය දෝෂ | 100% |
| ඇසුරුම් අඛණ්ඩතාව | පතන පරීක්ෂණය, කම්පන පරීක්ෂණය (ISTA 3A) | කොටසකට AQL 1.0 |
නිෂ්පාදන යටිතල පහසුකම් සහ නිෂ්පාදන හැකියාව
උසස් නිෂ්පාදන උපකරණ
| උපකරණ කාණ්ඩය | යන්ත්ර පිරිවිතර | කාර්යය | ධාරිතාව |
| CNC යන්ත්ර මධ්යස්ථානය | 5-අක්ෂ සිරස් යන්ත්ර මධ්යස්ථානය (මසාක්/හාස්) | නිරවද්ය සම්බන්ධතා යන්ත්රෝපකරණ, සංකීර්ණ ජ්යාමිතිය | සම්බන්ධතා කට්ටල 5,000/මසකට |
| මුද්දර දැමීම සහ සැකසීම | ටොන් 200 ප්රගතිශීලී ඩයි ප්රෙස් (Bruderer) | තඹ busbar පිහිටුවීම, ස්පර්ශ වසන්ත නිෂ්පාදනය | සංරචක 10,000/දිනකට |
| මතුපිට ප්රතිකාර | ස්වයංක්රීය රිදී ආලේපන රේඛාව (බැරල්/රාක්) | ස්පර්ශක තහඩු ඝණකම 8-20μm | 2,000 kg / day |
| ප්ලාස්ටික් මෝල්ඩින් | BMC ඉන්ජෙක්ෂන් මෝල්ඩින් යන්ත්රය (ටොන් 300) | චාප චුට් නිවාස, පරිවාරක සංරචක | දිනකට කෑලි 5,000 ක් |
| එකලස් කිරීමේ ස්වයංක්රීයකරණය | රොබෝ එකලස් සෛල (ABB/Fanuc) | යාන්ත්රික එකලස් කිරීම, අනුකූලතා විවේචනාත්මක මෙහෙයුම් | පේළියකට ඒකක 500/දිනකට |
| පරීක්ෂණ උපකරණ | ප්රාථමික එන්නත් පරීක්ෂණ කට්ටලය (10,000A ධාරිතාව) | අධි-ධාරා සංචාර සත්යාපනය | ඒකක 200/දිනකට |
| අධි-වෝල්ටීයතා ඔරොත්තු දෙන පරීක්ෂක (5kV AC) | පාර විද්යුත් පරීක්ෂණය | ඒකක 300/දිනකට | |
| යාන්ත්රික විඳදරාගැනීමේ පරීක්ෂණ බංකුව | 20,000 චක්ර ස්වයංක්රීය පරීක්ෂාව | ඒකක 50 ක් එකවර |
නිෂ්පාදන ධාරිතාව සහ ඉදිරි කාලය
| නිෂ්පාදන කාණ්ඩය | මාසික ධාරිතාව | සම්මත ඊයම් කාලය | හදිසි ඇණවුම් කිරීමේ හැකියාව |
| ස්ථාවර වර්ගය ACB (630A-1600A) | ඒකක 3,000 | සති 2-3 | දින 5 (තොග සංරචක) |
| ස්ථාවර වර්ගය ACB (2000A-4000A) | ඒකක 1,500 | සති 3-4 | දින 7 යි |
| ඇඳීමේ වර්ගය ACB (800A-3200A) | ඒකක 2,000 | සති 3-4 | දින 10 යි |
| ඇඳීමේ වර්ගය ACB (4000A-6300A) | ඒකක 800 යි | සති 4-6 | දින 14 යි |
| අභිරුචි සැකසුම් | ව්යාපෘති පදනම | සති 6-8 | සති 4 යි |
ඉංජිනේරු සහ තාක්ෂණික කණ්ඩායම් ව්යුහය
| දෙපාර්තමේන්තුව | පිරිස් | විශේෂඥතාව | වගකීම් |
| පර්යේෂණ සහ සංවර්ධන ඉංජිනේරු | ඉංජිනේරුවන් 5 දෙනෙක් | බල පද්ධති, විද්යුත් චුම්භක නිර්මාණය, කාවැද්දූ මෘදුකාංග | නව නිෂ්පාදන සංවර්ධනය, අභිරුචිකරණය, පේටන්ට් කළඹ |
| ක්රියාවලි ඉංජිනේරු විද්යාව | ඉංජිනේරුවන් 15 දෙනෙක් | නිෂ්පාදන ක්රියාවලි, ස්වයංක්රීයකරණය, තත්ත්ව පද්ධති | නිෂ්පාදන රේඛා ප්රශස්තකරණය, SOP ලේඛනගත කිරීම, අස්වැන්න වැඩි දියුණු කිරීම |
| පරීක්ෂා කිරීම සහ වලංගු කිරීම | ඉංජිනේරුවන් 12 දෙනෙක් | අධි බල පරීක්ෂාව, පාරිසරික අනුකරණය, විශ්වසනීය ඉංජිනේරු | වර්ග පරීක්ෂණ සම්බන්ධීකරණය, අසාර්ථක විශ්ලේෂණය, සහතික කළමණාකරණය |
| යෙදුම් ඉංජිනේරු | ඉංජිනේරුවන් 10 දෙනෙක් | බල පද්ධති ආරක්ෂාව, වරණීය සම්බන්ධීකරණය, ක්ෂේත්ර කොමිස් කිරීම | පාරිභෝගික තාක්ෂණික සහාය, යෝජනා ක්රම සැලසුම් කිරීම, අඩවි ආරම්භ කිරීම |
| ගුණත්ව සහතිකය | කාර්මික ශිල්පීන් 20 ක් | ISO 9001, සංඛ්යාන ක්රියාවලි පාලනය | සැපයුම්කරු විගණනය, ක්රියාවලි විගණනය, නිවැරදි කිරීමේ ක්රියා කළමනාකරණය |
සහතික සහ අනුකූලතා ලේඛන
| සහතික කිරීම | නිකුත් කරන ශරීරය | විෂය පථය | වලංගුභාවය |
| ISO 9001:2015 | ZHONGDA/ SGS | තත්ත්ව කළමනාකරණ පද්ධතිය | වාර්ෂික නිරීක්ෂණ |
| IEC 60947-2 වර්ගයේ පරීක්ෂණය | ඉන්ටර්ටෙක් | නිෂ්පාදන ආරක්ෂාව සහ කාර්ය සාධනය | නිෂ්පාදන මාලාවකට අනුව |
| CE ලකුණු කිරීම | දැනුම් දෙන ආයතනය (Intertek) | EU වෙළඳපල ප්රවේශය | නිර්මාණය මත රඳා පවතී |
| CCC (චීනය) | CQC | චීන අනිවාර්ය සහතිකය | අවුරුදු 5ක වලංගුභාවය |
අපගේ ACB නිෂ්පාදනය වෙන් වන්නේ ඇයි?
අපගේ නිෂ්පාදන පහසුකම නියෝජනය කරයිදශක දෙකක විශේෂීකරණයඅඩු වෝල්ටීයතා බල බෙදාහැරීමේ උපකරණවල, කර්මාන්ත මිණුම් සලකුණු ඉක්මවා යන වායු පරිපථ කඩනයන් ලබා දීම:
සිරස් ඒකාබද්ධ කිරීම: ගෘහස්ථ සම්බන්ධතා තහඩු කිරීම, නිරවද්ය යන්ත්රෝපකරණ සහ ඉලෙක්ට්රොනික චාරිකා ඒකක වැඩසටහන්කරණය සම්පූර්ණ තත්ත්ව පාලනය සහතික කරයි
ආයෝජනය පරීක්ෂා කිරීම: 150kA කෙටි-පරිපථ සත්යාපනය කළ හැකි අධි බලැති පරීක්ෂණාගාරවල $2M+
ඩිජිටල් නිෂ්පාදනය: සම්පූර්ණ සොයාගැනීමේ හැකියාව සහිත MES-ඒකාබද්ධ නිෂ්පාදන මාර්ග (කණ්ඩායම් වාර්තා, සංරචක අනුක්රමිකකරණය)
අභිරුචිකරණ හැකියාව: විශේෂිත නිවර්තන ආලේපනවල සිට හිමිකාර සන්නිවේදන ප්රොටෝකෝල දක්වා, අපි පිරිවිතර දක්වා ඉංජිනේරු
ගෝලීය අනුකූලතාව: රටවල් 80+ හරහා බාධාවකින් තොරව වෙළඳපල ප්රවේශය සක්රීය කරන බහු-ප්රමිති සහතික කිරීමේ උපාය මාර්ගය
තාක්ෂණික පිරිවිතර, තෝරාගත් සම්බන්ධීකරණ අධ්යයනය හෝ කර්මාන්තශාලා විගණන කාලසටහන් කිරීම සඳහා, අපගේ ඉංජිනේරු කණ්ඩායම ඔබේ බල ආරක්ෂණ ගෘහ නිර්මාණ ශිල්පය වර්තමාන ඉල්ලීම් සහ අනාගත ව්යාප්ති අවශ්යතා යන දෙකම සපුරාලන බව සහතික කිරීමට සෘජු උපදේශන සපයයි.
- View as
1600A වායු පරිපථ කඩනය
CDADA යනු 1600A Air Circuit Breaker හි විශ්වාසනීය නිෂ්පාදකයෙකි, එය CB සහතිකය සහිත බුද්ධිමත් ආරක්ෂාවක් සහිත, බර-කාර්යමය බලශක්ති බෙදා හැරීමේ අවශ්යතා සඳහා ගොඩනගා ඇත. ඉහළ ශ්රේණියේ සංරචක සහ ශක්තිමත් ඉදිකිරීම් වලින් සාදන ලද මෙම වායු පරිපථ කඩනය ක්රියා කිරීමට සහ නඩත්තු කිරීමට පහසු වන අතර කාර්මික බලශක්ති පද්ධතිවලට බාධාවකින් තොරව ගැලපේ. එය තොග සහ OEM ප්රසම්පාදන සඳහා ඉහළම තේරීම වන අතර, සියලු කාර්මික බලශක්ති ආරක්ෂණ ඉල්ලීම් සඳහා ස්ථාවර, විශ්වාසනීය කාර්ය සාධනයක් ලබා දෙයි.
2000A වායු පරිපථ කඩනය
2000A Air Circuit Breaker යනු CDADA කර්මාන්තශාලාවේ නිෂ්පාදනයකි, එය IEC/GB සහතිකය සමඟ තොග සහ තොග ප්රසම්පාදන සඳහා පරිපූර්ණ වේ. නිෂ්පාදනය කාර්මික බලශක්ති බෙදා හැරීම සඳහා වඩාත් සුදුසු, ඇඳීම් හෝ ස්ථාවර ආකාරයේ විකල්ප ඉදිරිපත් කරයි. අපි OEM ඇණවුම් සාදරයෙන් පිළිගනිමු, විවෘත සන්නිවේදන අතුරු මුහුණතක් සහිත විශ්වාසනීය ACB සැපයුම්කරුවෙකු ලෙස, බලශක්ති පද්ධතිවල යෙදවීමට පහසුය.
3200A වායු පරිපථ කඩනය
CDADA යනු චීනයේ වෘත්තීය ACB නිෂ්පාදකයෙක් සහ සැපයුම්කරුවෙකි. මෙම 3200A Air Circuit Breaker (DAA2-3200 Series) තොග මිලදී ගැනීම සඳහා පරිපූර්ණයි, AC 50Hz, 690V ජාල සඳහා සුදුසු වේ. එය ඇදගෙන යාම/ස්ථාවර විකල්ප සමඟින් බුද්ධිමත් ආරක්ෂාවක් සහ නිරවද්ය වරණාත්මක ගමනක් ඇත. එය ස්ථාවර බලශක්ති බෙදා හැරීමේ කාර්ය සාධනයක් අවශ්ය තොග ගැනුම්කරුවන් සඳහා විශ්වාස කළ හැකි අඩු වෝල්ටීයතා ACB වේ.
4000A වායු පරිපථ කඩනය
4000A Air Circuit Breaker විශ්වසනීය නිෂ්පාදකයා වන CDADA විසින් පිරිනමනු ලැබේ. එය AC 50Hz, 690V බර වැඩ බල පද්ධති සඳහා නිර්මාණය කර ඇති තොග ප්රසම්පාදන සඳහා ඉහළම තේරීමකි. මෙම ACB හි නම්යශීලී ඇඳීම් සහ ස්ථාවර වින්යාසයන් සමඟින් බුද්ධිමත් ආරක්ෂාවක් සහ නිරවද්ය වරණීය ට්රිපිං විශේෂාංගී වේ. ස්විච් ගියර් සැකසුම් සඳහා වඩාත් සුදුසුය, අපි මෙම අධි-ධාරිතා ACB සඳහා තොග ඇණවුම් සහ OEM ව්යාපෘති සාදරයෙන් පිළිගනිමු.
6300A වායු පරිපථ කඩනය
ඔබේ සැපයුම්කරු ලෙස CDADA තෝරන්න, අපගේ 6300A Air Circuit Breaker යනු තොග මූලාශ්ර සඳහා ඉහළම තේරීමකි, බලාගාර සහ බර කාර්මික භාවිතය සඳහා ගොඩනගා ඇති IEC/GB සහතික කළ අධි-ධාරිතා ඒකකයකි. එය ඇදගෙන යාම සහ ස්ථාවර වර්ග වලින් පැමිණේ, විශ්වසනීය අඩු වෝල්ටීයතා බල ආරක්ෂණය සඳහා නිර්මාණය කර ඇත. අපි විශ්වාසවන්ත නිෂ්පාදකයෙක්, ගෝලීය කාර්මික ගැනුම්කරුවන් සඳහා OEM ව්යාපෘති සහ තොග ACB ඇණවුම් සාදරයෙන් පිළිගනිමු.

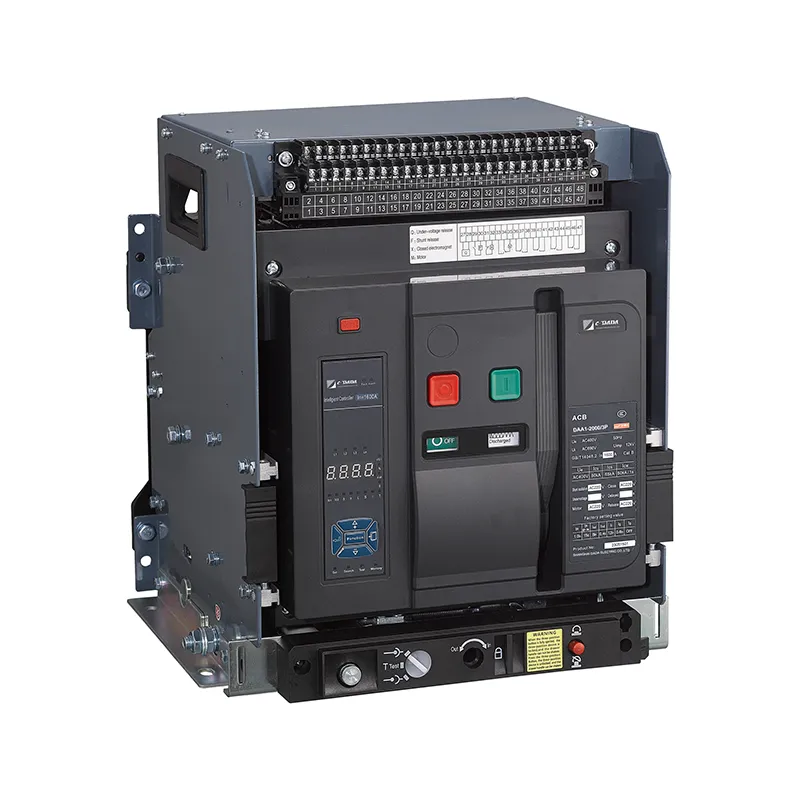

3 අදියර වායු පරිපථ කඩනය
CDADA යනු 3 අදියර වායු පරිපථ කඩන නිෂ්පාදකයා වන අතර, මෙම නිෂ්පාදනය තොග මූලාශ්ර සඳහා වඩාත් සුදුසු වේ, 400A-6300A ශ්රේණිගත කිරීම සහිත කාර්මික බලශක්ති බෙදා හැරීමේ ජාල සඳහා ගොඩනගා ඇති බහුකාර්ය විසඳුමකි. එය GB14048.2 සහ IEC60947-2 සමඟ අනුකූල වන බුද්ධිමත් ආරක්ෂාව සහ නිරවද්ය තෝරාගත් ට්රිපිං විශේෂාංගී වේ. එය ගෝලීය ව්යාපෘති සඳහා ශක්තිමත්, විශ්වාසදායක අඩු වෝල්ටීයතා ස්විච්ජියර් අවශ්ය OEMs සහ බෙදාහරින්නන් සඳහා වන 3P ACB වේ.
CDADA යනු චීනයේ වායු පරිපථ කඩනය නිෂ්පාදකයෙක් සහ සැපයුම්කරුවෙකි. අපගේ කර්මාන්ත ශාලාව බල පද්ධති, ගොඩනැගිලි ස්වයංක්රීයකරණය සහ කාර්මික නිෂ්පාදන වැනි විවිධ කර්මාන්ත සඳහා නම්යශීලී OEM/ODM විසඳුම් ලබා දෙයි.
