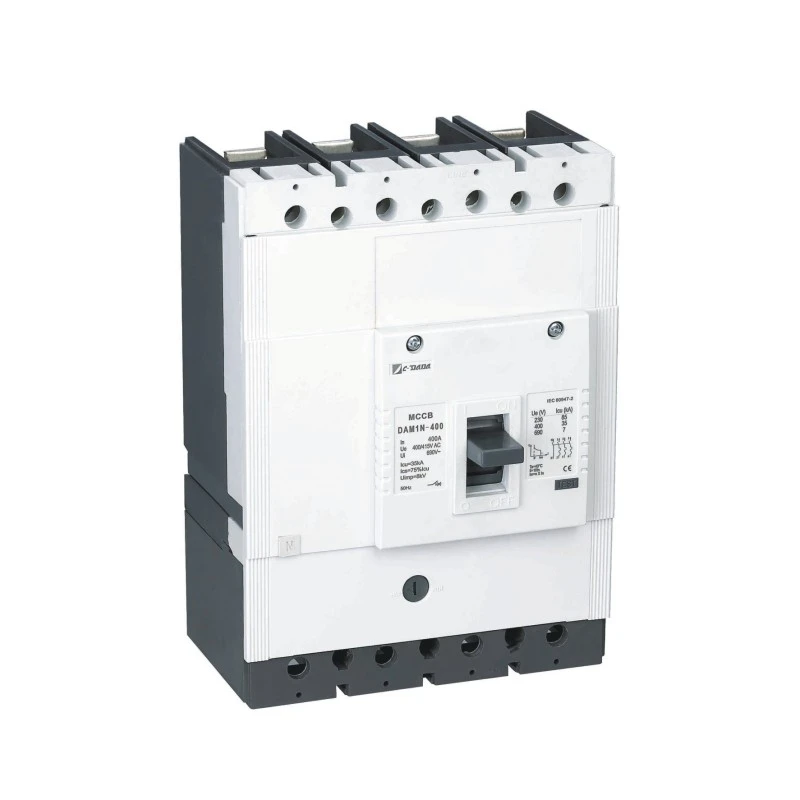

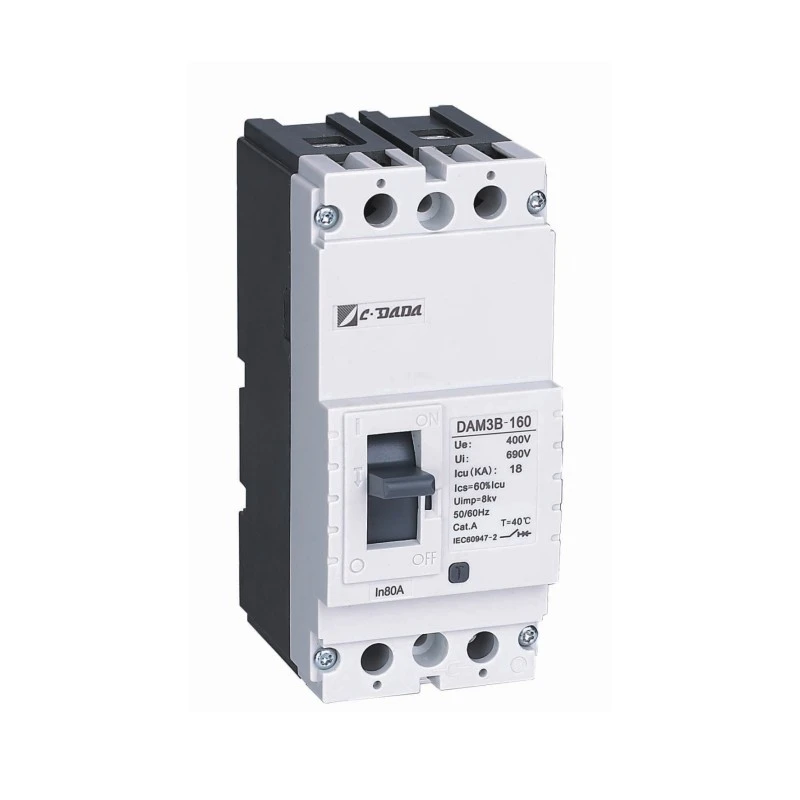

ස්ථාවර ආකාරයේ අච්චු සහිත කේස් පරිපථ කඩනය
Model:DAM1 Series
ෂැංහයි DADA Electric-සහතික කළ (CE, CB, ASTA), තාප-චුම්බක ආරක්ෂණය, 12.5A-1600A වෙතින් ප්රභව උසස් තත්ත්වයේ සහ උසස් ස්ථාවර ආකාරයේ අච්චු සහිත කේස් පරිපථ කඩන (MCCB). කාර්මික සහ වාණිජ පැනල් සඳහා වඩාත් සුදුසුය. පහසු DIN-රේල් හෝ පැනල් සවිකිරීම. OEM සහ තොග ඇණවුම් සාදරයෙන් පිළිගනිමු, විශ්වාසයෙන් යුතුව ඔබේ සැපයුම්කරු ලෙස CDADA තෝරන්න.
CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 ශ්රේණිය කුඩා පරිශීලකයින්ගේ සිට කාර්මික ට්රාන්ස්ෆෝමරය සහ බෙදාහැරීමේ ස්ථාපනය දක්වා ඕනෑම යෙදුමක අවශ්යතා සපුරාලයි.
DAM1 ශ්රේණියේ රාමු ප්රමාණ හතක් ඇත, 1600A දක්වා, බිඳීමේ ධාරිතාව 100 kA දක්වා, වෝල්ට් 1000 දක්වා මෙහෙයුම් වෝල්ටීයතාවය, විවිධ විස්තීරණ විද්යුත් හා යාන්ත්රික උපාංග අවශ්යතා පහසුවෙන් සපුරාලීම, ඕනෑම බල පද්ධතියක අවශ්යතා උපරිම කිරීම සඳහා විවිධ ස්ථාපන විසඳුම් සපයයි.
ගෝලීය සහතිකය සමඟ KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 යනු ලොව පුරා විදුලි උපකරණ කම්හල් සහ OEM සඳහා හොඳම තේරීමයි.
ප්රධාන පිරිවිතර
DAM1 MCCB වාත්තු කරන ලද කේස් පරිපථ කඩනයේ විද්යුත් පරාමිතීන්
| ආකෘතිය | කේතය | Icu (KA) | Ics (KA) | ශ්රේණිගත කර ඇති ධාරාව - තුළ | Ui(V) | Ue(V) | පොල්ල | Uimp(V) |
| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160 (200) ඒ | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)ඒ | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

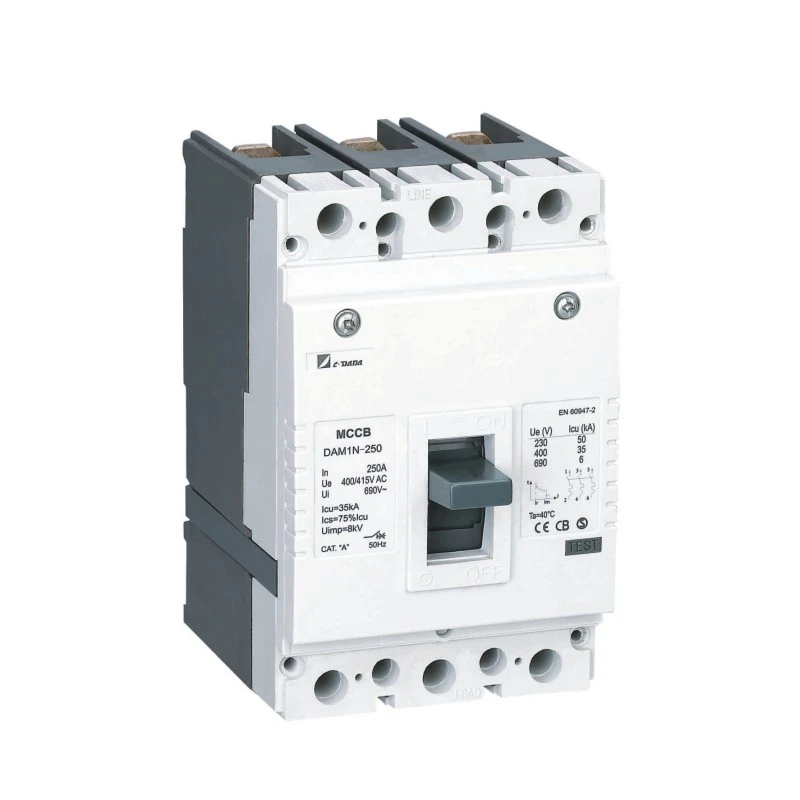

| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)ඒ | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

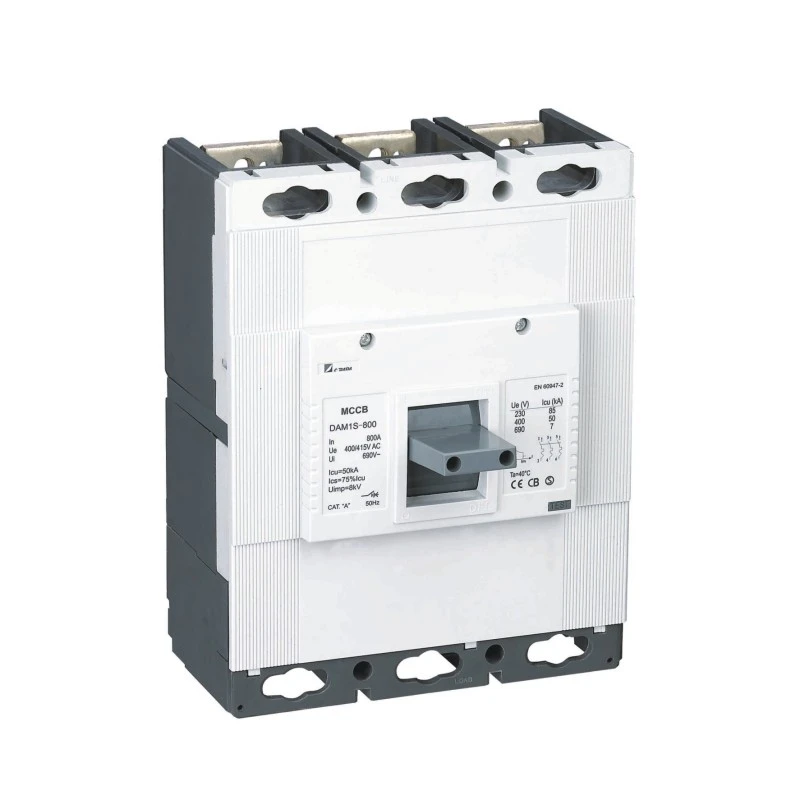

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO පරීක්ෂණය(O:විවෘත උපාමාරුව,CO:සමීප-විවෘත උපාමාරුව,t:පොරොත්තු කාලය)
● Ics:O-t-CO-t-CO පරීක්ෂණය(O: විවෘත උපාමාරුව, CO: සමීප-විවෘත උපාමාරුව, t: රැඳී සිටීමේ කාලය)
★ ON/I ස්ථානය: එය බ්රේකරයේ සම්බන්ධතා වසා ඇති බව පෙන්නුම් කරයි. මෙම ස්ථානයේ, බ්රේකර් ලීවරය ඉහළම ස්ථානයේ පවතී
★ TRIP ස්ථානය: කිසියම් අසමත් වීමක් (ඕවර් ලෝඩ් හෝ ෂෝට් සර්කිට්) නිසා බ්රේකර් එක විවෘත වී ඇති බව පෙන්නුම් කරයි. මෙම අවස්ථාවේදී, බ්රේකර් ලීවරය ON සහ OFF ස්ථාන අතර මැද ස්ථානයේ පවතී. ට්රිප් පොසිෂන් එකේ තියෙන බ්රේකර් එක ඔන් පොසිෂන් එකට ගෙනියන්න; OFF සලකුණෙන් පෙන්වා ඇති පරිදි බ්රේකර් ලීවරය පහළට තල්ලු කරන්න
බ්රේකර් "ක්ලික්" ශබ්දයෙන් සැකසිය යුතුය. ඉන්පසුව, බ්රේකරය වැසීමට ON ලකුණෙන් පෙන්වා ඇති පරිදි ලීවරය අදින්න.
★ OFF/0 Position: බ්රේකරයේ සම්බන්ධතා විවෘතව ඇති බව එයින් පෙන්නුම් කරයි. මේ ආකාරයෙන්, බ්රේකර් ලීවරය පහළ ස්ථානයේ ඇත.

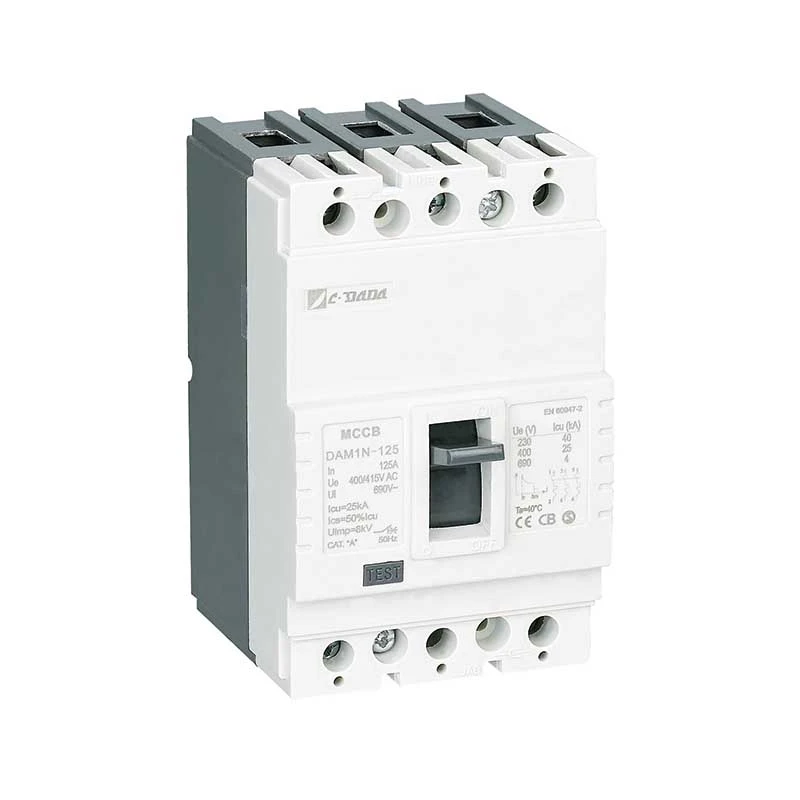

DAM1-125 MCCB වාත්තු කරන ලද කේස් පරිපථ කඩනයේ භෞතික පරාමිතීන්
| ප්රවර්ගය (EN 60947-2/IEC 60947-2) | විඳදරාගැනීම |
|
||||||
| ආකෘතිය | පොල්ල | පාර විද්යුත් දේපල (V) | හුදකලා දුර (මි.මී.) | මුළු සයිකල් | විදුලි ජීවිතය | යාන්ත්රික ජීවිතය | ප්රධාන පරිපථය | සහායක පරිපථය |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
වැඩ කිරීමේ මූලධර්මය සහ ආරක්ෂණ යාන්ත්රණය
★ තාප ආරක්ෂණය (අධික පැටවීම)
තිරසාර අධි ධාරාවකින් (> ශ්රේණිගත ධාරාවකින්) රත් වූ විට bimetallic තීරුව නැමෙයි. නැමීමේ වේගය වත්මන් විශාලත්වයට සමානුපාතික වේ - කේබල් තාප හැසිරීම් අනුකරණය කරන ප්රතිලෝම-කාල චාරිකාව සහතික කිරීම, උපකරණ ආරක්ෂා කරන අතරතුර කරදරකාරී සංචාර වළක්වයි.
★ චුම්බක ආරක්ෂණය (කෙටි පරිපථය)
කෙටි පරිපථයක් අතරතුර (උදා: අදියර-අදියර හෝ අදියර-බිම), ඉහළ-ධාරා චුම්භක ක්ෂේත්රයක් ක්ෂණිකව සොලෙනොයිඩ් ජලනල ඇද, මිලි තත්පර කිහිපයක් ඇතුළත අගුළු යාන්ත්රණය මුදා හරියි - තාප හානිය සිදුවීමට පෙර දෝෂ ධාරාව කපා දමයි.
නිෂ්පාදන වාසි
★ ශරීරය සහ ආවරණය:
EN 60512-20-2 ප්රමිතියට අනුව ෆයිබර්-වීදුරු පොලියෙස්ටර් ෙරසින් ශරීරය සහ ආවරණ ද්රව්ය ලෙස භාවිතා කර ඇත. සාහිත්යයේ BMC (Bulk Molding Compound) ලෙස හඳුන්වන මෙම ද්රව්යය ඉහළ විද්යුත් හා යාන්ත්රික අගයන් නිසා වඩාත් කැමති වන අතර 160℃ ක උෂ්ණත්වයකට අඛණ්ඩව ඔරොත්තු දිය හැකිය. IEC 695-2-1 අනුව 960℃ උෂ්ණත්වයකදී කම්බි සමඟ ස්පර්ශ වන විට BMC ද්රව්ය දහනය නොවේ.
Bimetal: Bimetal යනු තාපයට එරෙහිව විවිධ විස්තාරණ සංගුණක සහිත තහඩු ලෝහ දෙකක සංයෝජනයකින් සමන්විත ද්රව්යයකි. බ්රේකර් හරහා ගමන් කරන ධාරාව bimetal රත් කරයි. මේ උණුසුමේ බලපෑම නිසා. bimetal අඩු දිගු තහඩුව දෙසට නැමෙයි. බ්රේකර් හරහා ගමන් කරන ධාරාව වැඩි වන විට තාපය වැඩි වන බැවින්, bimetal වැඩිපුර රත් වන අතර වඩා නැමෙයි. මේ ආකාරයෙන්, එය බ්රේකර් විවෘත කිරීම සඳහා විවෘත කිරීමේ යාන්ත්රණය පාලනය කරයි.

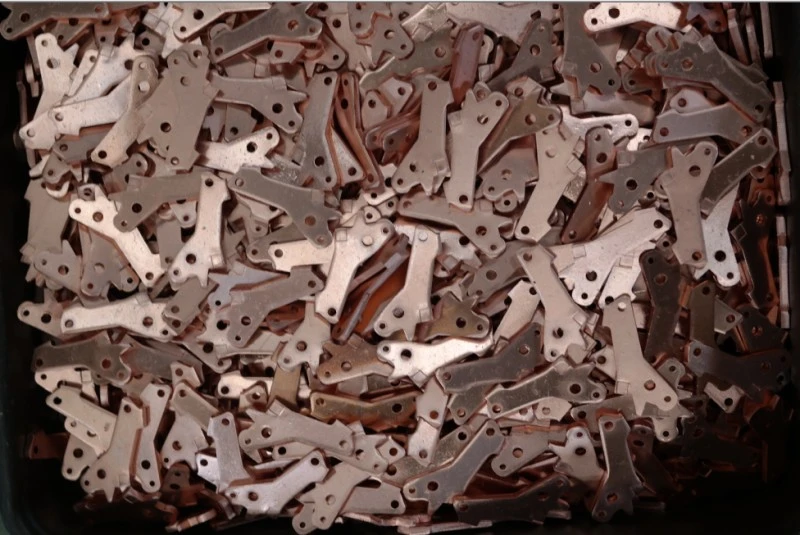

★ සම්බන්ධතා:

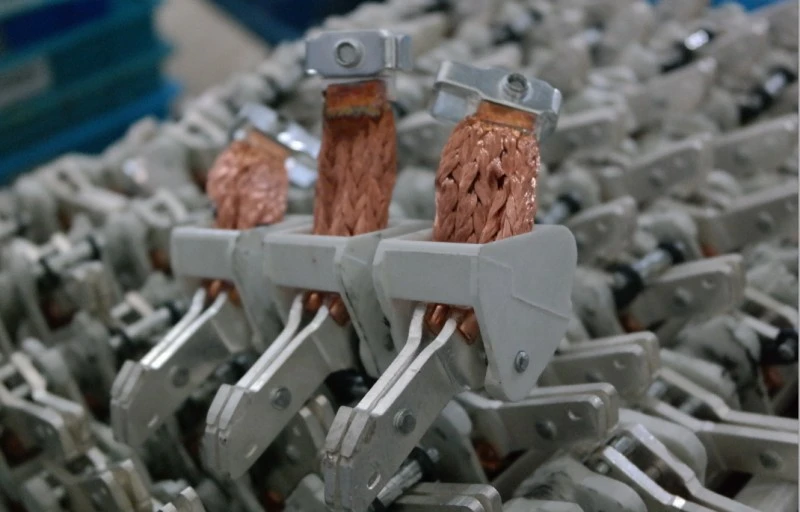

බිඳුණු සහ ගෙන යන ධාරා අගයන් සහ ඉදිකිරීම් සලකා බැලීමෙන් බ්රේකර් සඳහා සම්බන්ධතා මිශ්ර ලෝහ තීරණය කරනු ලැබේ. සාමාන්යයෙන් රිදී, මිනිරන්, නිකල්, වුල්ෆ්රෑම් මිශ්ර ලෝහ සම්බන්ධතා බ්රේකර්වල භාවිතා වේ, සිනිඳු ව්යුහයක් සහිත රිදී-මිනිරන් මිශ්ර ලෝහවලින් සාදන ලද සම්බන්ධතා, ස්ථාවර (පහළ) සම්බන්ධතා, රිදී වුල්ෆ්රම් සම්බන්ධතා, චලනය වන (ඉහළ) සම්බන්ධතා වල භාවිතා වේ. චලනය වන සම්බන්ධතා වලදී swaged ව්යුහයක් සහතික කර ඇත. මේ ආකාරයට, එක් එක් විවෘත කිරීමේ-වසා දැමීමේ මෘදු ස්ථාවර සම්බන්ධතා මත swaged සහ Hard alloy සම්බන්ධතා වලට ස්ථානයක් ඇත.
මේ ආකාරයට, අඩුම ප්රතිරෝධය සහතික කෙරේ. චලනය වන ස්පර්ශය අඩු සම්බන්ධතා ප්රතිරෝධයක් ඇති කිරීම සඳහා ස්ථාවර ස්පර්ශය ඉතා හොඳින් ස්පර්ශ කළ යුතුය. කෙසේ වෙතත්, අධික ස්පර්ශ පීඩන බලය නිසා සාමාන්ය කාලයට වඩා කෙටි කාලයකදී සම්බන්ධතා වලට හානි සිදුවේ. සෞඛ්ය සම්පන්න විවරයක් වැසීමක් සඳහා ස්පර්ශ මිශ්ර ලෝහ ඉතා වැදගත් වේ.
★ චාප නිවන කෝෂය (Separator):
ශක්තිය යටතේ ක්රියාත්මක වන බ්රේකර් ක්රියාත්මක වීමේදී සාදන ලද චාපය වඳ වී යාමට බෙදුම්කරුවන් භාවිතා කරයි. චලනය වන ස්පර්ශය ස්ථාවර ස්පර්ශයෙන් වෙන් කර ඇති අතර, සම්බන්ධතා අතර ධාරාව ටික වේලාවක් ගලා යන අතර මෙය චාප ලෙස හැඳින්වේ. මෙම චාපය ඉතා කෙටි කාලයකින් වඳ වී යා යුතුය.
★ චාප විනාශය:
චාපය වටා ඇති චුම්භක ක්ෂේත්රය හේතුවෙන් චාපය බෙදුම්කරුවන් දෙසට තල්ලු වේ. මේ ආකාරයෙන්, චාපය දිගු කර සිහින් වී බෙදුම් තහඩු අතර කැඩී යයි (රූපය-5). බෙදුම්කරුවන්ගේ පැති බිත්තිවල භාවිතා කරන ද්රව්යයේ ලක්ෂණය නිසා චාපය නිසා ඇතිවන අධික උෂ්ණත්වය හේතුවෙන් වායුවක් පිටවේ. මෙම වායුව චාපයේ වඳවීම කෙරෙහි වැදගත් බලපෑමක් ඇති කරයි.
යෙදුම
CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) තීරණාත්මක යටිතල පහසුකම් හරහා විශ්වාස කෙරේ:
★ කාර්මික: වානේ මෝල්, තෙල් සහ ගෑස් වේදිකා, රසායනික කම්හල්
★ සෞඛ්ය සේවා: රෝහල් ප්රධාන සහ උප-බෙදාහැරීමේ මණ්ඩල
★ ප්රවාහනය: දුම්රිය සංඥා, ගුවන් තොටුපල ගමන් මලු පද්ධති

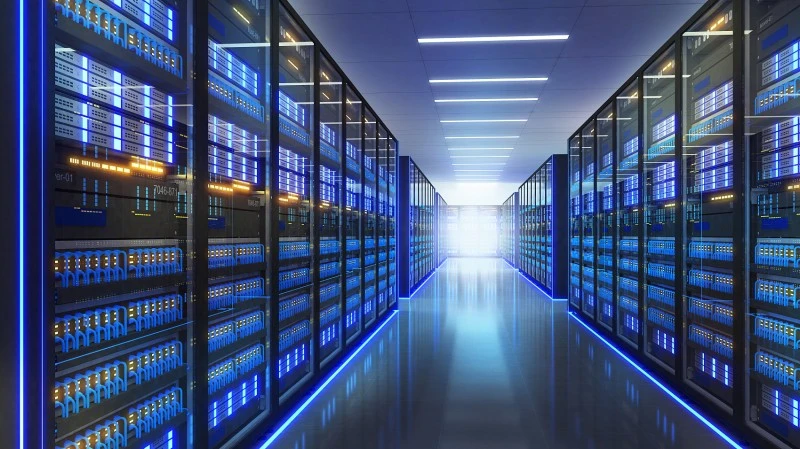

★ වාණිජ: අහස ගොඩනැගිලි, දත්ත මධ්යස්ථාන, සාප්පු සංකීර්ණ, සම්මේලන මධ්යස්ථාන
★ පොදු ස්ථාන: සිනමාහල්, ක්රීඩාංගණ, රජයේ ගොඩනැගිලි
ස්ථාපනය සහ නඩත්තු වාසි

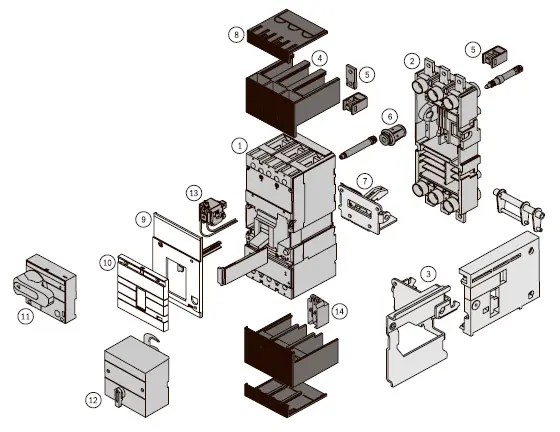

★ පහසු ඒකාබද්ධ කිරීම:
සම්මත කට්ටලයට බස් බාර්, අදියර බාධක සහ දෘඩාංග ඇතුළත් වේ
විකල්ප උපාංග: අනතුරු ඇඟවීමේ සම්බන්ධතා, shunt/undervoltage නිකුත් කිරීම්, විදුලි මෙහෙයුම් යාන්ත්රණ

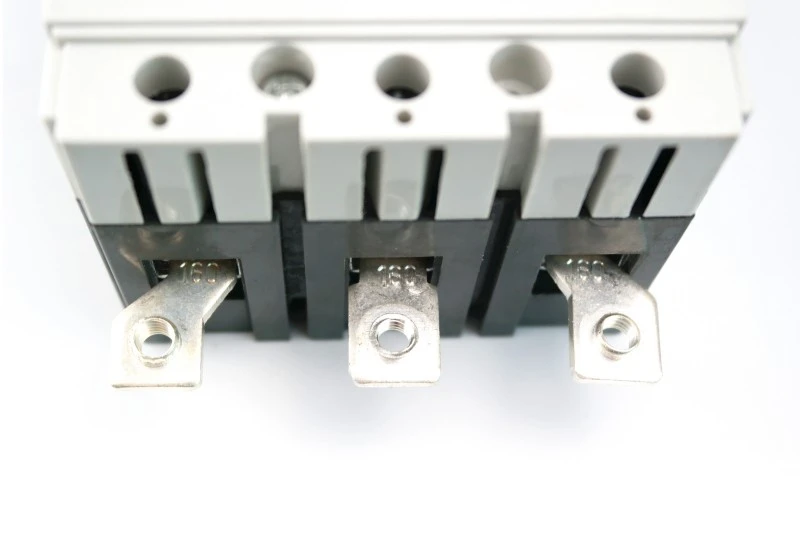

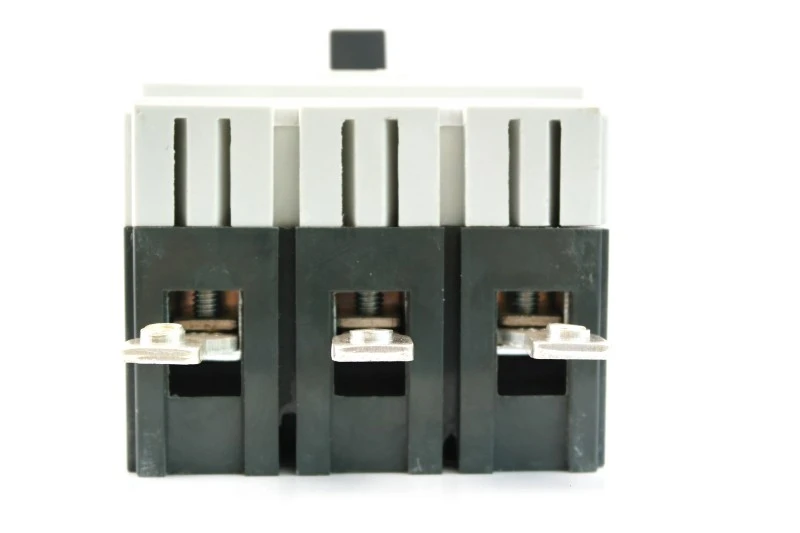

1) දිගු කරන ලද බස් තීරුවකින් සම්බන්ධ කරන්න (ඡායාරූපය 1)

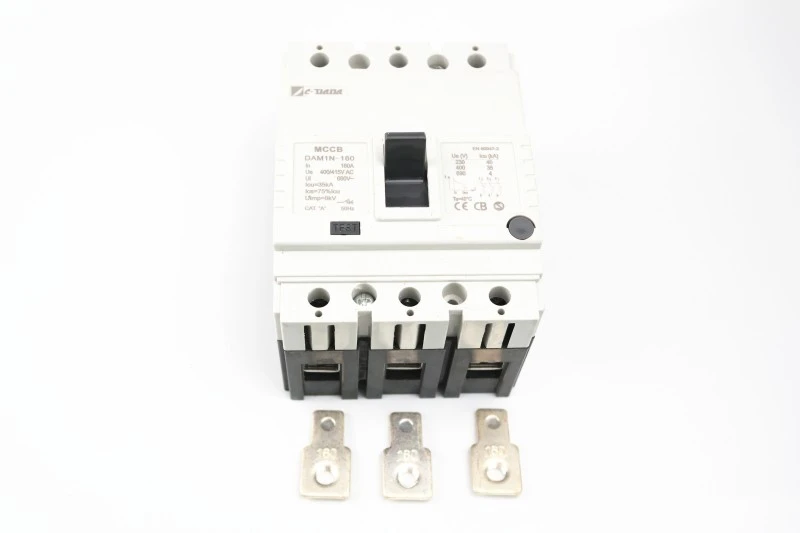

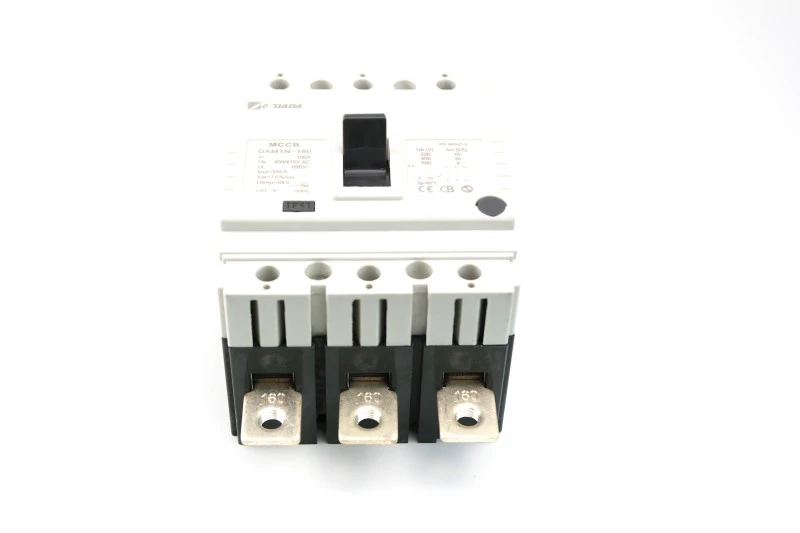

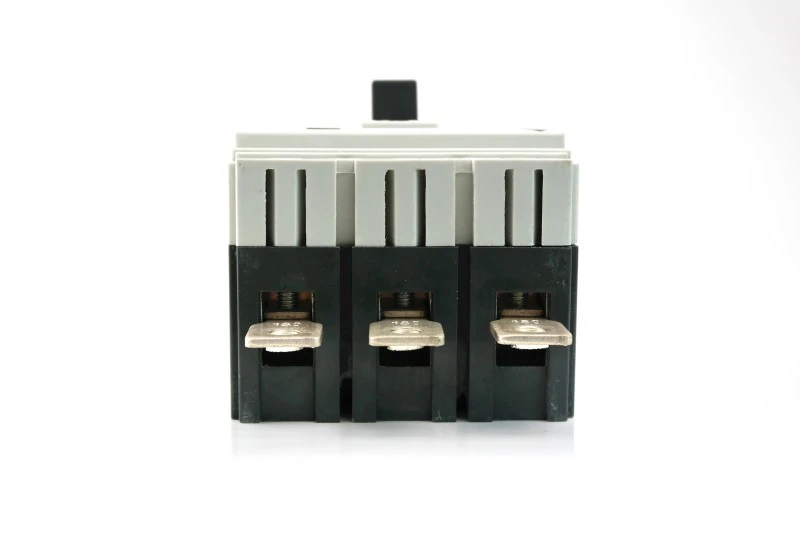

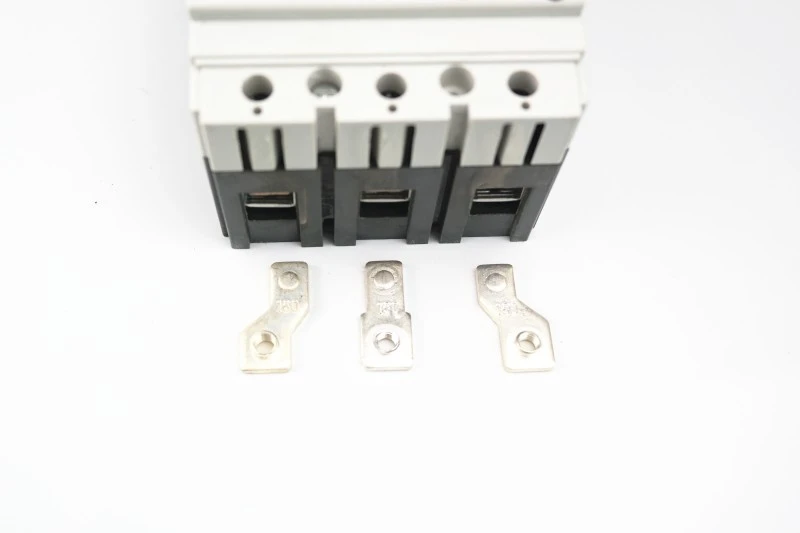

2) පැතිරීමේ පර්යන්තය මගින් සම්බන්ධ කරන්න (ඡායාරූපය 2)

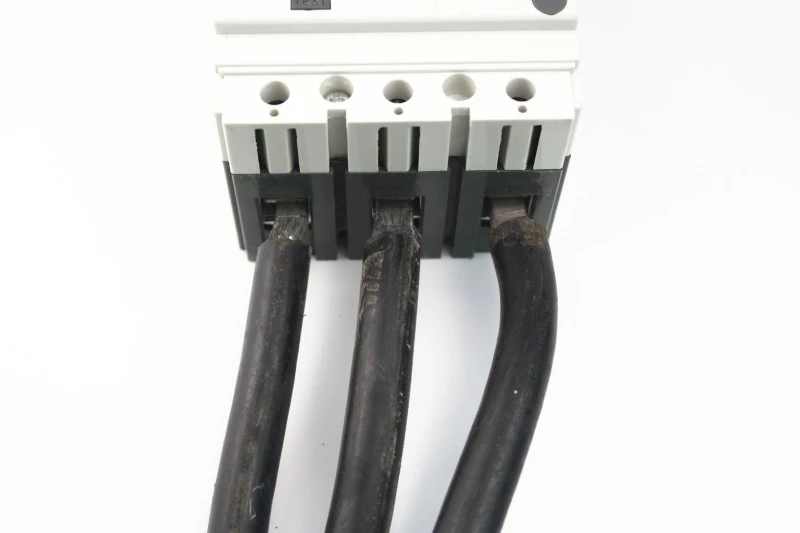

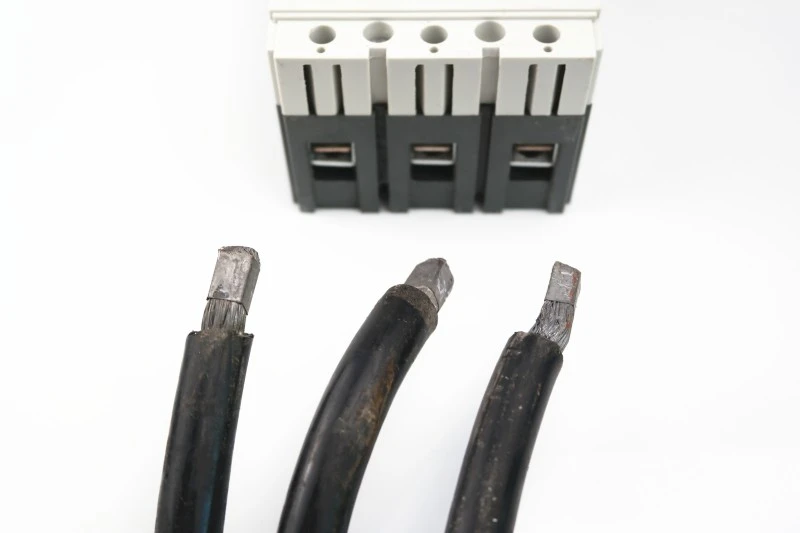

3) කේබල් පනිවිඩ භාවිතයෙන් තොරව සෘජු කේබල් (ඡායාරූප 3) සම්බන්ධ කරන්න.

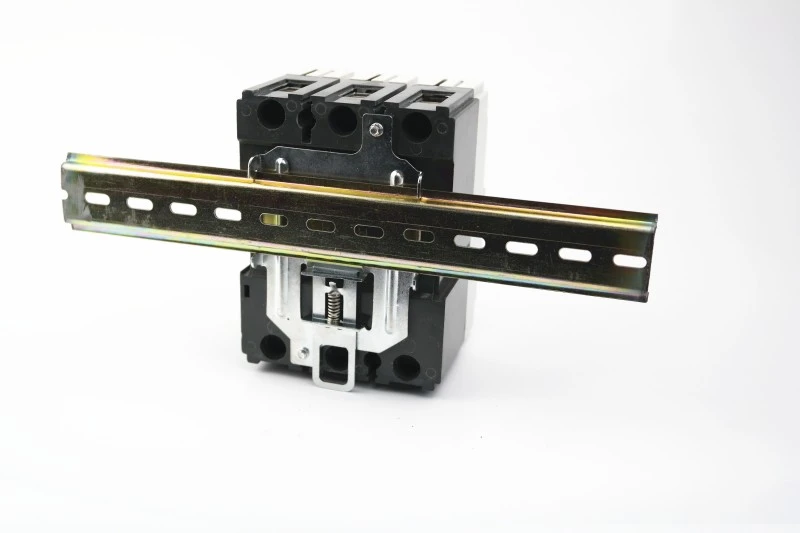

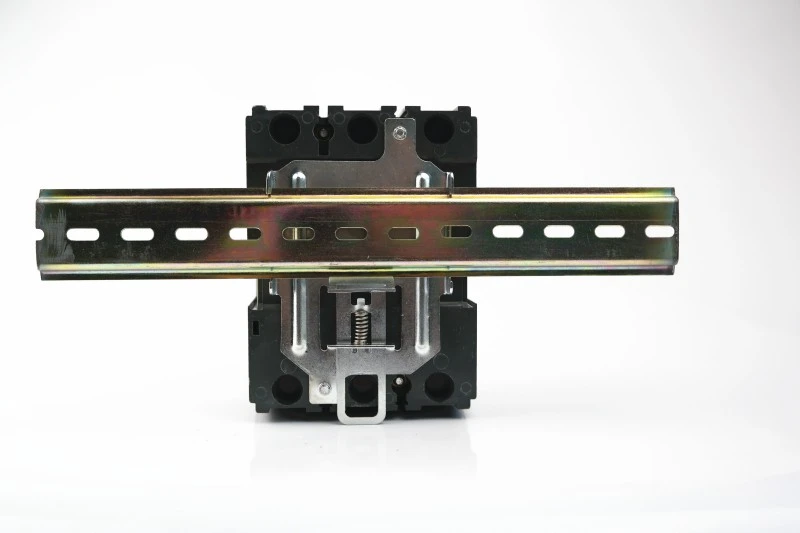

විශේෂ කලම්ප ආධාරයෙන් 125 සහ 160 ඒකක DIN-රේල් මත ස්ථාපනය කළ හැකිය.

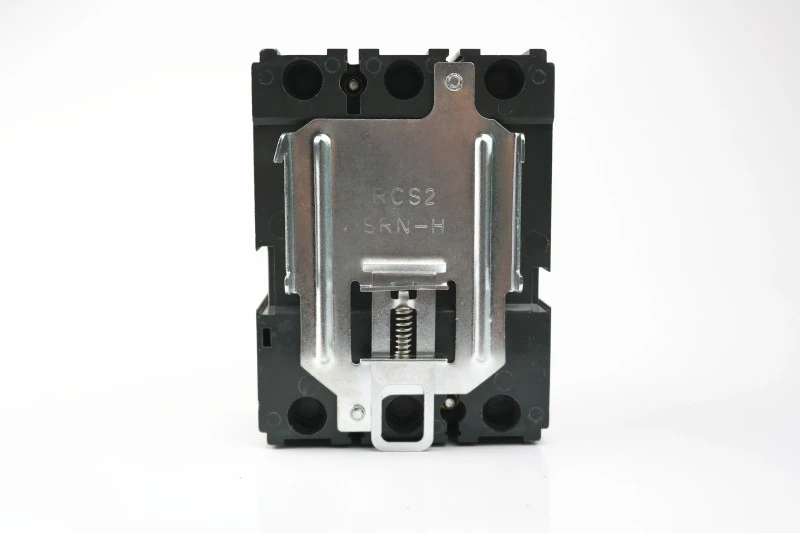

කලම්ප සහිත බ්රේකර්
DIN රේල් සමඟ කලම්ප
DIN රේල් සමඟ කලම්ප
★ අවකාශය ඉතිරි කිරීමේ සැලසුම:
ගෘහස්ථ විකල්පයන්ට වඩා 10-20% සැහැල්ලු හා වඩා සංයුක්ත වේ
කුඩා සංවෘත ප්රමාණ → අඩු ද්රව්ය සහ නැව්ගත කිරීමේ පිරිවැය සබල කරයි
★ පරිශීලක-හිතකාමී යළි පිහිටුවීම:
පැහැදිලි TRIP ඇඟවීම අන්ධ නැවත වැසීම වළක්වයි
ශ්රවණය කළ හැකි “ක්ලික්” මඟින් නිසි යාන්ත්රික ක්රියාකාරිත්වය තහවුරු කරයි
★ අනාගතය සූදානම්:
ප්ලග් ඉන් සහ ඩ්රෝ-අවුට් කට්ටල සඳහා සහය දක්වයි (තෝරාගත් මාදිලි සඳහා)
ස්මාර්ට් අධීක්ෂණ ඇඩෝන සමඟ අනුකූල වේ
CDADA තෝරා ගන්නේ ඇයි?

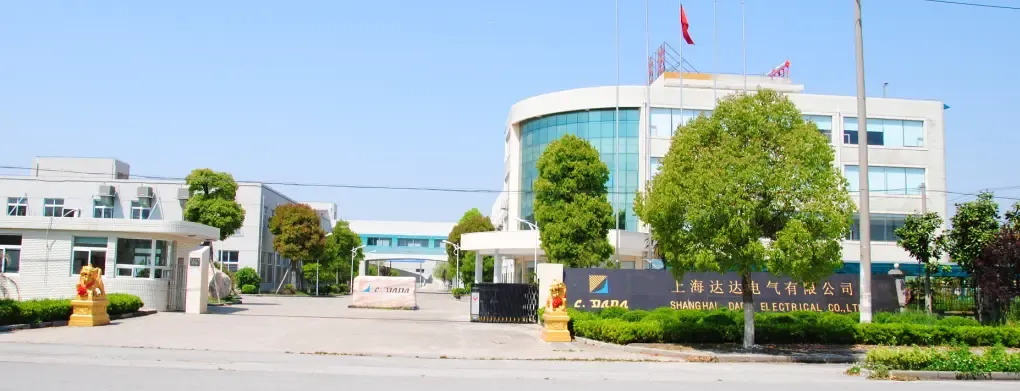

1. අපි වසර 42+ සඳහා ප්රමුඛතම නිෂ්පාදකයා වේ. 1983 දී ආරම්භ කරන ලද අපගේ සමාගම වසර 40 ක් තුළ ඉතා වේගයෙන් සංවර්ධනය විය.

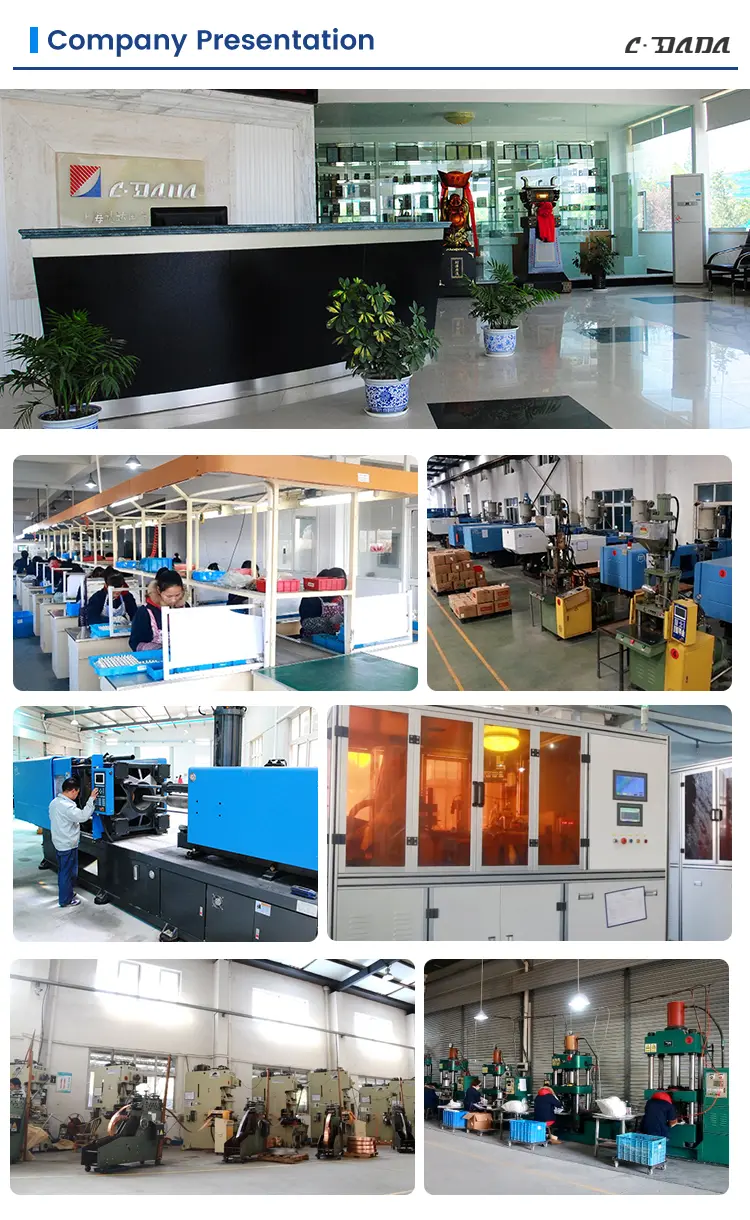

2. කර්මාන්ත ශාලා 3 කින් සමන්විත සමූහයට 52,400m² නිෂ්පාදන ප්රදේශයක් හිමි වන අතර කාර්ය මණ්ඩලය 500 කට වඩා සේවය කරයි. අපගේ ක්රියාකාරිත්වය පුළුල් කිරීමට සහ අපගේ වැඩමුළු වැඩිදියුණු කිරීමට අපි යුවාන් මිලියන දහයකට ආසන්න මුදලක් ආයෝජනය කර ඇත්තෙමු.
3. කර්මාන්තශාලාව INTERTEK, DEKRA සහ GMC විසින් විගණනය කරන ලදී
4. ඉහළ ශක්ති සහිත පෙට්ටි, පැලට් ආරක්ෂණය, දිගු දුර අපනයන ප්රවාහනයට හොඳයි
නිතර අසන ප්රශ්න (FAQ)
Q1: DAM1 ස්ථායී වර්ගයේ අච්චු සහිත කේස් පරිපථ කඩනය DIN රේල් එකක සවි කළ හැකිද?
A1: ඔව්-ආකෘති 125A සහ 160A විකල්ප විශේෂ කලම්ප භාවිතයෙන් DIN රේල් පීලි මත ස්ථාපනය කළ හැක. ඉහළ ශ්රේණිගත කිරීම් පැනල මත පමණක් සවි කර ඇත.
Q2: DAM1 ශ්රේණිය සතුව ඇති සහතික මොනවාද?
A2: එය CE, CB, ASTA, KEMA, SEMKO, සහ RoHS සමඟ සහතික කර ඇති අතර, EU, මැද පෙරදිග, අග්නිදිග ආසියාව සහ ඉන් ඔබ්බට අනුකූල වීම සහතික කරයි.
Q3: සංචාරයකින් පසු බ්රේකර් නැවත සකසන්නේ කෙසේද?
A3: පළමුව, ලීවරය සම්පූර්ණයෙන්ම පහළට OFF වෙත ගෙන යන්න (ඔබට ක්ලික් කිරීමක් ඇසෙනු ඇත), ඉන්පසු එය ක්රියාත්මක කිරීමට අදින්න. කිසිවිටෙක එය TRIP සිට ON වෙත කෙලින්ම බල නොකරන්න.
Q4: සහායක උපාංග අනුකූලද?
A4: ඔව්-එලාම් සම්බන්ධතා, සහායක සම්බන්ධතා, shunt/undervoltage releases, සහ Electric Operators විසුරුවා හැරීමකින් තොරව එකතු කළ හැක.
Q5: DAM1 පැරණි බ්රේකර් වෙනුවට සුදුසුද?
A5: නියත වශයෙන්ම. එහි සංයුක්ත අඩිපාර බොහෝ පැනලවල ලෙගසි MCCBs සෘජුවම ප්රතිස්ථාපනය කිරීමට ඉඩ සලසයි - කාලය ඉතිරි කිරීම සහ වැඩිදියුණු කිරීමේ පිරිවැය.
