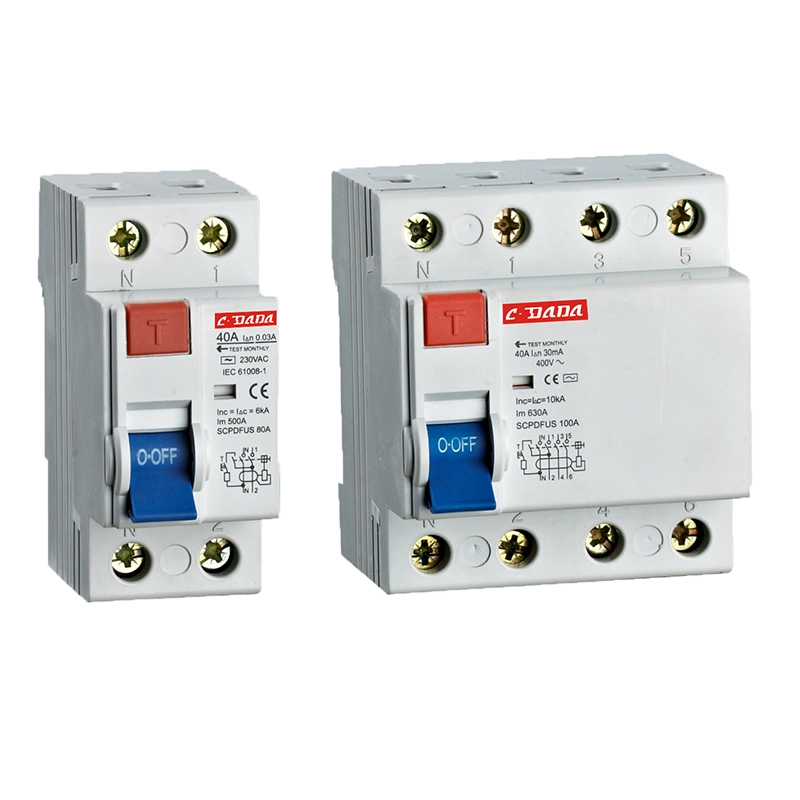

අවශේෂ ධාරා පරිපථ කඩනය යනු කුමක්ද?

A අවශේෂ ධාරා පරිපථ කඩනය(RCCB) යනු විදුලි කම්පනය, ගිනි උවදුරු සහ කාන්දු වන ධාරා වලින් මිනිසුන් සහ දේපළ ආරක්ෂා කිරීම සඳහා නිර්මාණය කර ඇති තීරණාත්මක විදුලි ආරක්ෂණ උපාංගයකි. නවීන විදුලි පද්ධති තුළ, නේවාසික, වාණිජ සහ කාර්මික බර වැඩි වැඩියෙන් සංකීර්ණ වන විට, ආරක්ෂිත බලශක්ති බෙදා හැරීම සහතික කිරීම සඳහා RCCBs අත්යවශ්ය කාර්යභාරයක් ඉටු කරයි. මෙම ලිපිය RCCBs ක්‍රියා කරන්නේ කෙසේද, ඒවා අත්‍යවශ්‍ය වන්නේ ඇයි, නිවැරදි ආකෘතිය තෝරා ගන්නේ කෙසේද, පොදු ස්ථාපන පිළිවෙත්, නඩත්තු ඉඟි සහ සැබෑ ලෝකයේ යෙදුම් තේරුම් ගැනීමට පුළුල් මාර්ගෝපදේශයක් සපයයි. එය පාඨකයන්ට බාධා කිරීම්, නුසුදුසු ප්‍රමාණයන් සහ පද්ධති අනුකූලතා ගැටළු වැනි ප්‍රායෝගික වේදනා ලක්ෂ්‍ය විසඳීමට ද උපකාරී වේ.

අන්තර්ගත වගුව

• 1. Residual Current Circuit Breaker හැඳින්වීම
• 2. අවශේෂ ධාරා පරිපථ කඩන යන්ත්‍රයක් ක්‍රියා කරන ආකාරය
• 3. RCCB වර්ග සහ ඒවායේ වෙනස්කම්
• 4. ප්රධාන ප්රතිලාභ සහ ආරක්ෂණ යාන්ත්රණ
• 5. RCCB එදිරිව MCB vs RCBO
• 6. නිවැරදි RCCB තෝරා ගන්නේ කෙසේද
• 7. ස්ථාපන මාර්ගෝපදේශ සහ හොඳම භාවිතයන්
• 8. පොදු ගැටළු සහ දෝශ නිරාකරණය
• 9. නඩත්තු කිරීම සහ පරීක්ෂා කිරීම
• 10. විවිධ කර්මාන්තවල යෙදුම්
• 11. ආරක්ෂිත ප්රමිති සහ අනුකූලතාවය
• 12. නිතර අසන ප්රශ්න
• 13. නිගමනය

1. Residual Current Circuit Breaker හැඳින්වීම

අවශේෂ ධාරා පරිපථ කඩනය (RCCB) යනු සජීවී සහ උදාසීන ධාරා අතර අසමතුලිතතාවයක් හඳුනා ගන්නා සෑම විටම පරිපථයක් විසන්ධි කරන විදුලි ආරක්ෂණ උපාංගයකි. මෙම අසමතුලිතතාවය සාමාන්‍යයෙන් පෙන්නුම් කරන්නේ පොළවට ගලා යන කාන්දු වන ධාරාවයි, එය මිනිසුන්ට අනතුරුදායක විය හැකි හෝ විදුලි ගිනි ඇතිවීමට හේතු විය හැක.

සම්මත ආරක්ෂිත උපාංග මෙන් නොව, RCCBs අධි බර හෝ කෙටි පරිපථ තත්වයන්ගෙන් ආරක්ෂා නොවේ. ඒ වෙනුවට, ඔවුන්ගේ මූලික කාර්යභාරය වන්නේ කුඩා කාන්දු ධාරා පවා හඳුනා ගැනීමෙන් පුද්ගලික ආරක්ෂාව සහතික කිරීමයි - බොහෝ විට 30mA තරම් අඩු.

2. අවශේෂ ධාරා පරිපථ කඩන යන්ත්‍රයක් ක්‍රියා කරන ආකාරය

අවශේෂ ධාරා පරිපථ කඩනය එකක ක්‍රියාකාරී මූලධර්මය පදනම් වී ඇත්තේ Kirchhoff ගේ වත්මන් නියමය මත වන අතර, පරිපථයකට ඇතුළු වන ධාරාව එයින් පිටවන ධාරාවට සමාන විය යුතු බව ප්‍රකාශ කරයි. කිසියම් වෙනසක් තිබේ නම්, එය කාන්දු වීම පෙන්නුම් කරයි.

RCCB ඇතුළත, ධාරා ට්‍රාන්ස්ෆෝමරයක් සජීවී සහ මධ්‍යස්ථ සන්නායක අඛණ්ඩව නිරීක්ෂණය කරයි. සාමාන්ය තත්ව යටතේ, චුම්බක ක්ෂේත්ර එකිනෙකා අවලංගු කරයි. කෙසේ වෙතත්, කාන්දු වන විට, අසමතුලිතතාවය චාරිකා යාන්ත්රණය අවුලුවන.

• සාමාන්ය තත්ත්වය: සජීවී ධාරාව = උදාසීන ධාරාව
• දෝෂ තත්ත්වය: සජීවී ධාරාව ≠ උදාසීන ධාරාව
• චාරිකා ක්‍රියාව: පරිපථය ක්ෂණිකව විසන්ධි වේ (මිලි තත්පර)

මෙම වේගවත් ප්‍රතිචාරය විදුලි කම්පන වැළැක්වීම සඳහා RCCBs අතිශයින් ඵලදායී කරයි.

3. RCCB වර්ග සහ ඒවායේ වෙනස්කම්

විවිධ යෙදුම් සඳහා විවිධ වර්ගයේ RCCBs අවශ්‍ය වේ. පහත දැක්වෙන්නේ වඩාත් පොදු වර්ගවල බිඳ වැටීමකි:

4. ප්රධාන ප්රතිලාභ සහ ආරක්ෂණ යාන්ත්රණ

RCCBs නවීන විදුලි පද්ධති සඳහා අත්‍යවශ්‍ය වන බහුවිධ ආරක්ෂණ ස්ථර සපයයි:

• විදුලි කම්පන ආරක්ෂාව:දෝෂ සහිත පරිපථ ක්ෂණිකව විසන්ධි කිරීමෙන් මාරාන්තික අනතුරු වළක්වයි.
• ගිනි වැළැක්වීම:රැහැන් අධික ලෙස රත් කළ හැකි කාන්දු වන ධාරා නතර කරයි.
• උපකරණ ආරක්ෂාව:පෘථිවි දෝෂ නිසා සිදුවන හානිය අවම කරයි.
• ඉහළ සංවේදීතාව:10-30mA තරම් අඩු කාන්දුවක් හඳුනා ගනී.
• වේගවත් ප්රතිචාර කාලය:මිලි තත්පර ඇතුළත චාරිකා.

මෙම වාසි නේවාසික සහ කාර්මික විදුලි යටිතල පහසුකම් යන දෙකෙහිම RCCBs අත්‍යවශ්‍ය වේ.

5. RCCB එදිරිව MCB vs RCBO

බොහෝ පරිශීලකයින් RCCBs MCBs සහ RCBOs සමඟ පටලවා ගනී. පහත වගුවේ වෙනස්කම් පැහැදිලි කරයි:

බොහෝ ස්ථාපනයන්හිදී, සම්පූර්ණ ආරක්ෂාව ලබා ගැනීම සඳහා MCBs සමඟ RCCBs භාවිතා වේ.

6. නිවැරදි RCCB තෝරා ගන්නේ කෙසේද

ආරක්ෂාව සහ පද්ධති කාර්යක්ෂමතාව සහතික කිරීම සඳහා නිවැරදි RCCB තෝරා ගැනීම ඉතා වැදගත් වේ. පහත සඳහන් සාධක සලකා බලන්න:

• ශ්‍රේණිගත ධාරාව:පද්ධති භාරය සමඟ ගැලපේ (උදා: 25A, 40A, 63A).
• සංවේදීතා මට්ටම:පුද්ගලික ආරක්ෂාව සඳහා 30mA, ගිනි ආරක්ෂාව සඳහා 100mA-300mA.
• පොලු ගණන:තනි-අදියර සඳහා 2-ධ්රැව, තුන්-අදියර පද්ධති සඳහා 4-ධ්රැව.
• වර්ගය තේරීම:AC, A, හෝ B බර පැටවීමේ ලක්ෂණ මත පදනම්ව.
• වෙළඳ නාම විශ්වසනීයත්වය:ඔප්පු කළ ආරක්ෂිත වාර්තා සහිත සහතික කළ නිෂ්පාදකයින් තෝරන්න.

7. ස්ථාපන මාර්ගෝපදේශ සහ හොඳම භාවිතයන්

RCCB කාර්ය සාධනය සඳහා නිසි ස්ථාපනය අත්යවශ්ය වේ. වැරදි රැහැන් ඇදීම කරදරකාරී පැටලීමට හෝ ට්‍රිප් කිරීමට අසමත් වීමට හේතු විය හැක.

• නිවැරදි අදියර සහ උදාසීන සම්බන්ධතාවය සහතික කරන්න.
• අවසාන පරිපථවල ඉහළට RCCB ස්ථාපනය කරන්න.
• පරිපථ අතර උදාසීන වයර් මිශ්ර කිරීමෙන් වළකින්න.
• පරීක්ෂණ බොත්තම භාවිතයෙන් ස්ථාපනය කිරීමෙන් පසු උපාංගය පරීක්ෂා කරන්න.
• දේශීය විදුලි කේත සහ සම්මතයන් අනුගමනය කරන්න.

8. පොදු ගැටළු සහ දෝශ නිරාකරණය

උසස් තත්ත්වයේ RCCBs පවා ගැටළු වලට මුහුණ දිය හැකිය. මෙන්න පොදු ගැටළු සහ විසඳුම්:

• කරදරකාරී ගමන:බොහෝ විට උපාංග කිහිපයකින් කාන්දු වීම හෝ දුර්වල පරිවරණය හේතුවෙන් සිදු වේ.
• නැවත සැකසීමට අසමත් වීම:ස්ථිර පෘථිවි දෝෂයක් පෙන්නුම් කළ හැකිය.
• පරීක්ෂණය අතරතුර සංචාරයක් නොමැත:උපාංගය දෝෂ සහිත විය හැකි අතර ප්‍රතිස්ථාපනය අවශ්‍ය වේ.
• අධික උනුසුම් වීම:ලිහිල් සම්බන්ධතා හෝ අධි බර තත්වයන් නිසා ඇතිවේ.

9. නඩත්තු කිරීම සහ පරීක්ෂා කිරීම

නිතිපතා නඩත්තු කිරීම RCCB වල දිගුකාලීන විශ්වසනීයත්වය සහතික කරයි:

• ක්‍රියාකාරිත්වය සත්‍යාපනය කිරීමට පරීක්ෂණ බොත්තම මාසිකව ඔබන්න.
• වාර්ෂිකව රැහැන් සම්බන්ධතා පරීක්ෂා කරන්න.
• සෑම වසර 8-10 කට වරක් යල් පැන ගිය උපාංග ආදේශ කරන්න.
• අවපැහැ ගැන්වීමේ හෝ පිළිස්සීමේ සලකුණු නිරීක්ෂණය කරන්න.

10. විවිධ කර්මාන්තවල යෙදුම්

අවශේෂ ධාරා පරිපථ කඩනය විවිධ අංශ හරහා බහුලව භාවිතා වේ:

• නේවාසික ගොඩනැගිලි:මුළුතැන්ගෙයි, නාන කාමර සහ එළිමහන් පරිපථ.
• වාණිජ පහසුකම්:කාර්යාල, සාප්පු සංකීර්ණ සහ හෝටල්.
• කාර්මික ශාක:යන්ත්රෝපකරණ ආරක්ෂණ සහ පාලන පැනල්.
• සෞඛ්ය සත්කාර:තීරණාත්මක ජීවිත ආධාරක පද්ධති සහ රසායනාගාර.
• EV ආරෝපණ ස්ථාන:අධි සංවේදී කාන්දුවීම් හඳුනාගැනීම.

11. ආරක්ෂිත ප්රමිති සහ අනුකූලතාවය

RCCBs විශ්වසනීයත්වය සහ කාර්ය සාධනය සහතික කිරීම සඳහා ජාත්‍යන්තර ආරක්ෂක ප්‍රමිතීන්ට අනුකූල විය යුතුය. මෙම ප්‍රමිතීන් සංචාර කාලය, කාන්දු වන සංවේදීතාව සහ විඳදරාගැනීම පරීක්ෂා කිරීම වැනි පරාමිතීන් නිර්වචනය කරයි.

අනුකූලතාවය මඟින් උපාංගය දෝෂ තත්වයන් යටතේ අඛණ්ඩව ක්‍රියා කරන බව සහතික කරන අතර ගෝලීය ආරක්ෂණ අපේක්ෂාවන් සපුරාලයි.

12. නිතර අසන ප්රශ්න

Q1: RCCB කෙටි පරිපථ වලින් ආරක්ෂා කරයිද?
නැත, එය පෘථිවි කාන්දුවීම් වලින් පමණක් ආරක්ෂා කරයි. කෙටි පරිපථ ආරක්ෂාව සඳහා MCBs අවශ්ය වේ.

Q2: මගේ RCCB නිතර සංචාරය කරන්නේ ඇයි?
මෙය දෝෂ සහිත උපකරණ, පරිවාරක ගැටළු හෝ සමුච්චිත කාන්දු වීම නිසා විය හැක.

Q3: RCCB හට බිම් සැකසීමකින් තොරව වැඩ කළ හැකිද?
එය නිර්දේශ නොකරයි. නිසි බිම් සැකසීම ඵලදායී ක්රියාකාරිත්වය සහතික කරයි.

Q4: RCCBs කොපමණ වාරයක් පරීක්ෂා කළ යුතුද?
බිල්ට් පරීක්ෂණ බොත්තම භාවිතයෙන් අවම වශයෙන් මසකට වරක්.

Q5: RCCB එකක ආයු කාලය කුමක්ද?
භාවිතයේ කොන්දේසි අනුව සාමාන්යයෙන් අවුරුදු 8-10.

13. නිගමනය

අවශේෂ ධාරා පරිපථ කඩනය යනු ඕනෑම විදුලි පද්ධතියක ඇති වැදගත්ම ආරක්ෂක උපකරණයකි. මිලි තත්පර ඇතුළත කාන්දු වන ධාරා හඳුනාගෙන පරිපථ විසන්ධි කිරීමෙන් ජීවිතාරක්ෂක ආරක්ෂාව සපයයි. නිවාස, කර්මාන්තශාලා හෝ වාණිජ ගොඩනැගිලිවල භාවිතා කළත්, RCCBs විදුලි කම්පනය සහ ගිනි උවදුරුවල අවදානම සැලකිය යුතු ලෙස අඩු කරයි.

නිවැරදි වර්ගය තෝරාගැනීම, එය නිවැරදිව ස්ථාපනය කිරීම සහ නිතිපතා නඩත්තු කිරීම දිගුකාලීන ආරක්ෂාව සහ පද්ධති ස්ථාවරත්වය සහතික කරයි. විදුලි ඉල්ලුම අඛණ්ඩව වර්ධනය වන බැවින්, RCCBs නවීන බලශක්ති බෙදා හැරීමේ පද්ධතිවල මූලික අංගයක් ලෙස පවතී.
