අධි ධාරා ආරක්ෂණය සහිත අවශේෂ ධාරා පරිපථ කඩන්නන් සඳහා ප්‍රායෝගික මාර්ගෝපදේශයකි

RCBO යනු කුමක්ද?

ඇRCBO- අධි ධාරා ආරක්ෂණය සහිත අවශේෂ ධාරා පරිපථ කඩනය - එක් අච්චු ඒකකයක අධි බර ආරක්ෂණය, කෙටි-පරිපථ ආරක්ෂණය සහ අවශේෂ ධාරාව (කාන්දු වීම) හඳුනාගැනීම ඒකාබද්ධ කරන අඩු වෝල්ටීයතා ආරක්ෂිත උපාංගයකි. සංයුක්ත නිවාසය තුළ, තාප චුම්භක චාරිකා යාන්ත්‍රණයක් අධි බර සහ කෙටි පරිපථ හසුරුවන අතර ශුන්‍ය අනුක්‍රමය ධාරා ට්‍රාන්ස්ෆෝමරයක් සජීවී සහ උදාසීන සන්නායකවල ගලා යන ධාරාව අඛණ්ඩව සංසන්දනය කරයි. වෙනස ශ්‍රේණිගත අවශේෂ ධාරාව (IΔn) ඉක්මවා ගිය විට, උපාංගය මිලි තත්පර තුළ ගමන් කරයි, කාන්දු වන ධාරාවට පෙර සැපයුම කපා හැරීම මිනිසුන්ට හානියක් හෝ ගින්නක් ඇති කළ හැකිය.

RCBO එකක් තෝරාගත යුත්තේ කවදාද: වත්මන් ආරක්‍ෂාව සහ පුද්ගලික කාන්දුවීම් ආරක්‍ෂාව යන දෙකම අවශ්‍ය වන අවසාන උප පරිපථ - එළිමහන් භාජන, උපකරණ පරිපථ, ගරාජ, බිම් මහල, නාන කාමර සහ අනෙකුත් තෙත් හෝ පහසුවෙන් ප්‍රවේශ විය හැකි ස්ථාන.

DABL-63 RCBO පන්තියට අයත් වේ: එක් උපාංගයක්, ආරක්ෂණ තුනක් - තනි-අදියර ගෘහ අවසාන පරිපථ සඳහා වඩාත්ම ඉඩ සහ පිරිවැය-කාර්යක්ෂම තේරීම.

නිවැරදි RCBO තෝරා ගන්නේ කෙසේද?

1. ශ්‍රේණිගත ධාරාව (ඉන්): උපකරණවල ආක්‍රමණ ධාරා සඳහා ප්‍රධාන කාමරය සමඟ පරිපථයේ අඛණ්ඩ භාරයට ගැලපේ (උදා: 40A සම්මත ගෘහ උපකරණ පරිපථ ආවරණය කරයි).

2. බිඳීමේ ධාරිතාව (Icn): ස්ථාපන ස්ථානයේ අනාගත කෙටි-පරිපථ ධාරාවට වඩා වැඩි විය යුතුය; 6kA සාමාන්‍ය නේවාසික සහ සැහැල්ලු වාණිජ දෝෂ මට්ටම් ආවරණය කරයි.

3. පොලු: 1P + N සංයුක්ත DIN-රේල් සවි කිරීම් සහිත තනි-අදියර අවසාන පරිපථ සඳහා.

4. ට්‍රිපිං ලක්ෂණය: සාමාන්‍ය ගෘහස්ත සහ උපකරණ බර සඳහා C-වක්‍රය (5-10× In); සංවේදී ඉලෙක්ට්රොනික උපකරණ සඳහා B-වක්රය; මෝටර් ආරම්භ කිරීම සඳහා D-වක්රය.

5. ප්‍රමිති සහ සහතිකය: IEC/EN 61009-1 අනුකූලතාවය සහ CE ලකුණු කිරීම ජාත්‍යන්තර ව්‍යාපෘති සඳහා මූලික වේ.

6. යෙදුම: එළිමහන් භාජන, උපකරණ පරිපථ සහ ගරාජය/පහළම මාලය ආලෝකය සඳහා සාමාන්‍ය ගෘහස්ථ පරිපථවලට වඩා ඉහළ සංවේදීතාවයක් අවශ්‍ය විය හැකිය.

හොඳින් නිශ්චිතව දක්වා ඇති RCBO පෙනුම කෙබඳුද

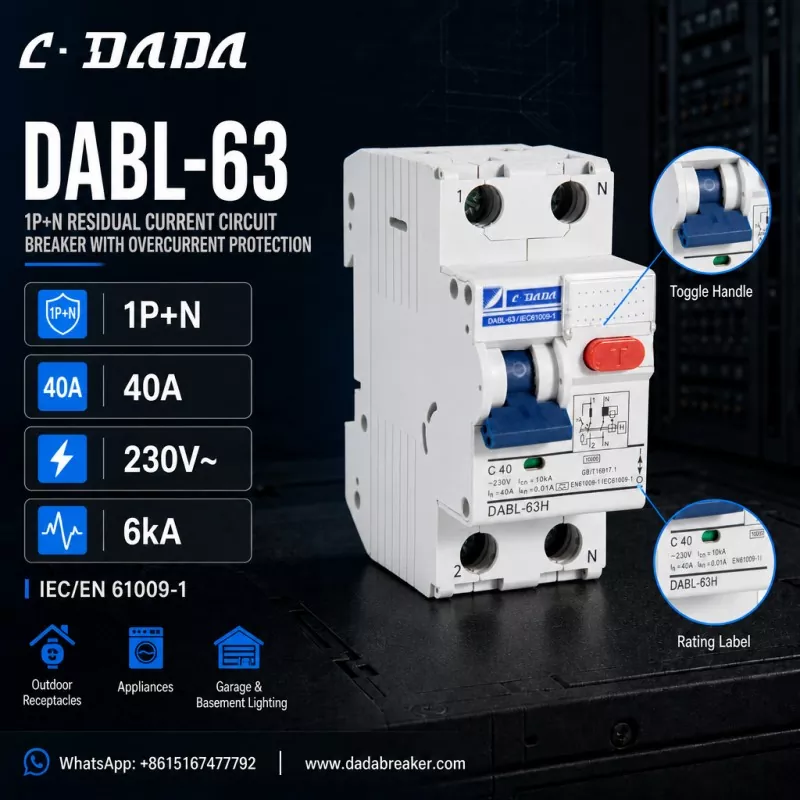

මෙම කොන්ක්රීට් කිරීම සඳහා, DABL-63 සිට සලකා බලන්නC·DADA විදුලි, 1P+N අවශේෂ ධාරා පරිපථ කඩන ධාරා ආරක්‍ෂාව සහිත මෙම පන්තියේ උපාංගයේ සෙවිය යුතු දේ නිදර්ශනය කරයි:1P+N වින්‍යාසය

● සජීවී ධ්‍රැවය මාරු කර මධ්‍යස්ථව අනුගමනය කරයි, සම්මත DIN-දුම්රිය බෙදාහැරීමේ පුවරු සඳහා සංයුක්ත 40A ශ්‍රේණිගත ධාරාව (ඉන්)

● C-curve tripping (C40) 230V~ ශ්‍රේණිගත වෝල්ටීයතාවයක් සමඟ

● 6kA බිඳීමේ ධාරිතාව (Icn)

● IΔn = 0.01A (10mA) අධි-සංවේදී අවශේෂ ධාරා ආරක්ෂාව

● IEC/EN 61009-1 අනුකූලතාව

● ආවර්තිතා ක්‍රියාකාරී චෙක්පත් සඳහා රතු T පරීක්ෂණ බොත්තම, 1/2/N ලෙස සලකුණු කර ඇති පර්යන්ත, ශ්‍රේණිගත කිරීමේ ලේබලය සහ නිවාසයේ මුද්‍රණය කර ඇති පරිපථ සටහන

● එළිමහන් භාජන, ගෘහ උපකරණ, ගරාජය සහ පහළම මාලය ආලෝකකරණය සඳහා ඉදිකර ඇත

මෙම පිරිවිතර පිටුපස ඇති තර්කනය

10mA අධි-සංවේදී කාන්දුවීම් ආරක්ෂාවක් සහිත 40A, 1P+N රාමුවක් නේවාසික අවසාන පරිපථවලින් බහුතරයක් ආවරණය කරයි: 40A පොදු උපකරණ සහ සොකට් පරිපථවල බරට ගැලපේ, 1P+N ජනාකීර්ණ බෙදාහැරීමේ පුවරු සඳහා උපාංගය සංයුක්තව තබයි, සහ 10mA සංවේදිතාව බාහිර ඉල්ලුමක් ඇති ප්‍රදේශ වල IECG සංවේදිතාව හරියටම සපයයි. සහ දරුවන් වටා.

නිති අසන පැණ

Q: RCBO යනු කුමක්ද?

A: RCBO - අධි ධාරා ආරක්ෂණය සහිත අවශේෂ ධාරා පරිපථ කඩනය - යනු අධි බර ආරක්ෂණය, කෙටි-පරිපථ ආරක්ෂණය සහ එක් ඒකකයක අවශේෂ ධාරා (කාන්දු) ආරක්ෂාව, සාමාන්‍යයෙන් අවසාන පරිපථ සඳහා 63A දක්වා ඒකාබද්ධ කරන රීසෙට් මේස අඩු වෝල්ටීයතා ආරක්ෂණ උපාංගයකි.

Q: RCBO සහ MCB අතර වෙනස කුමක්ද?

A: MCB එකක් සපයන්නේ අධි බර සහ කෙටි-පරිපථ ආරක්ෂාව පමණි. RCBO එකක් ඉහලින් අවශේෂ ධාරාව (කාන්දු වීම) හඳුනා ගැනීම එකතු කරයි, කාන්දු වන ධාරාව IΔn ඉක්මවන විට පරිපථය විසන්ධි කරයි - මිනිසුන් ආරක්ෂා කිරීම සහ විදුලි ගිනි වැළැක්වීම.

Q: IΔn = 10mA යන්නෙන් අදහස් කරන්නේ කුමක්ද?

A: IΔn යනු ශ්‍රේණිගත අවශේෂ මෙහෙයුම් ධාරාවයි. 10mA යනු අධි-සංවේදී ශ්‍රේණිගත කිරීමකි: කාන්දු වන ධාරාව 10mA කරා ළඟා වූ විට උපාංගය ගමන් කරයි, 30mA පොදු කාර්ය ශ්‍රේණිගත කිරීම වඩා වේගවත් පුද්ගලික ආරක්ෂාවක් සපයයි.

Q: DABL-63 RCBO යනු කුමක්ද?

A: DABL-63 යනු C·DADA ඉලෙක්ට්‍රික් - 40A, C-වක්‍රය, 230V~, 6kA බිඳීමේ ධාරිතාව සහ 10mA අධි-සංවේදී කාන්දුවීම් ආරක්ෂාවක් සහිත 1P+N අවශේෂ ධාරා පරිපථ කඩනයකි.
