උසස් තත්ත්වයේ DC පරිපථ කඩන නිෂ්පාදකයා

CDADADC පරිපථ කඩන විශ්වසනීය නිෂ්පාදකයා සහ සැපයුම්කරු වේ. අපගේ නිෂ්පාදන උසස් තත්ත්වයේ, විශ්වාසදායක සහ තාක්‍ෂණිකව දියුණු ය. නව බලශක්තිය වැනි කර්මාන්ත සඳහා ගැලපෙන විසඳුම් සංවර්ධනය කිරීම, ඔබට විස්තීර්ණ, එක්-නැවතුම් OEM සේවා සැපයීම සඳහා අපි විශේෂීකරණය කරමු.

DC Circuit Breaker යනු කුමක්ද?

A DC පරිපථ කඩනය අධි බර, කෙටි පරිපථ හෝ දෝෂ තත්වයන් යටතේ සෘජු ධාරා (DC) පරිපථවලට බාධා කිරීම සඳහා නිර්මාණය කර ඇති විශේෂිත ආරක්ෂිත උපාංගයකි. ස්වාභාවික ධාරා ශුන්‍ය හරස්වීම් වලින් ප්‍රතිලාභ ලබන AC පරිපථ කඩන යන්ත්‍ර මෙන් නොව (තත්පරයට 100-120 වාරයක් 50/60Hz දී), DC බ්‍රේකර් බලහත්කාරයෙන් නිවා දැමිය යුතුය.අඛණ්ඩ, ඒකපාර්ශ්වික චාපය ආවේණික ස්වයං-නිවා දැමීමේ ගුණාංග නොමැති බව. මෙම මූලික වෙනස සඳහා නවීන චාප නිවාදැමීමේ තාක්ෂණයන් අවශ්‍ය වන අතර, DC බ්‍රේකර් ඒවායේ AC සගයන්ට වඩා භෞතිකව විශාල, සංකීර්ණ සහ මිල අධික කරයි.

DC පරිපථ කඩන වෝල්ටීයතා පරාසයන් හරහා ක්‍රියා කරයි12V සිට 1500V DC, වත්මන් ශ්‍රේණිගත කිරීම් විහිදුවමින්2A සිට 2500A දක්වා. ඒවා සූර්ය ප්‍රකාශ වෝල්ටීයතා (PV) පද්ධති, බැටරි බලශක්ති ගබඩා පද්ධති (BESS), විදුලි වාහන (EV) ආරෝපණ යටිතල පහසුකම්වල තීරණාත්මක ආරක්ෂණ සංරචක ලෙස සේවය කරයි.cture, DC බල බෙදාහැරීම් සහිත දත්ත මධ්‍යස්ථාන, කාර්මික DC මෝටර් පාලන සහ සමුද්‍ර විදුලි පද්ධති.

DC බාධාවන්හි මූලික අභියෝගය පවතින්නේචාප වඳවීමේ භෞතික විද්යාව: DC arcs 10,000°C ඉක්මවන උෂ්ණත්වයන් සහිත ස්ථායී ප්ලාස්මා තීරු පවත්වාගෙන යයි, බලහත්කාරයෙන් දිගු කිරීම, සිසිලනය සහ චුම්බක ක්ෂේත්‍ර, චාප චුට් සහ විශේෂිත ස්පර්ශක ද්‍රව්‍ය හරහා deionization අවශ්‍ය වේ.

නිෂ්පාදන කාණ්ඩ සහ සැකසුම්

වර්ගීකරණය	ටයිප් කරන්න	වත්මන්/වෝල්ටීයතා පරාසය	ප්රධාන ලක්ෂණ
ඉදිකිරීම් මගින්	ඩීසීMCB (කුඩා)	2A - 125A, 250V - 1000V DC	DIN රේල් සවිකිරීම, ස්ථාවර චාරිකා සැකසීම්, නේවාසික/වාණිජ PV
	ඩීසීMCCB (වාත්තු කරන ලද නඩුව)	10A - 2500A, 500V - 1500V DC	වෙනස් කළ හැකි චාරිකා ඒකක, ඉහළ බිඳීමේ ධාරිතාව, කාර්මික/උපයෝගිතා
	ඩීසීACB (වායු පරිපථ කඩනය)	630A - 6300A, 1000V DC	Draw-out නිර්මාණය, ඉලෙක්ට්රොනික ආරක්ෂාව, බලය බෙදා හැරීම
	Solid-State DC Breaker	100A - 5000A, 1500V DC දක්වා	අර්ධ සන්නායක මත පදනම් වූ, <1ms ක්‍රියාකාරිත්වය, චාප කිරීමක් නැත, වාරික පිරිවැය
වෝල්ටීයතා ශ්රේණිගත කිරීම මගින්	අඩු වෝල්ටීයතාවය	12V - 250V DC	මෝටර් රථ, නාවික, විදුලි සංදේශ
	මධ්‍යම වෝල්ටීයතාව (PV සම්මත)	250V - 1000V DC	සූර්ය PV නූල්, ඒකාබද්ධ පෙට්ටි, නේවාසික/වාණිජමය
	අධි වෝල්ටීයතාවය	1000V - 1500V DC	උපයෝගිතා පරිමාණ PV, බැටරි ආචයනය, EV වේගවත් ආරෝපණය

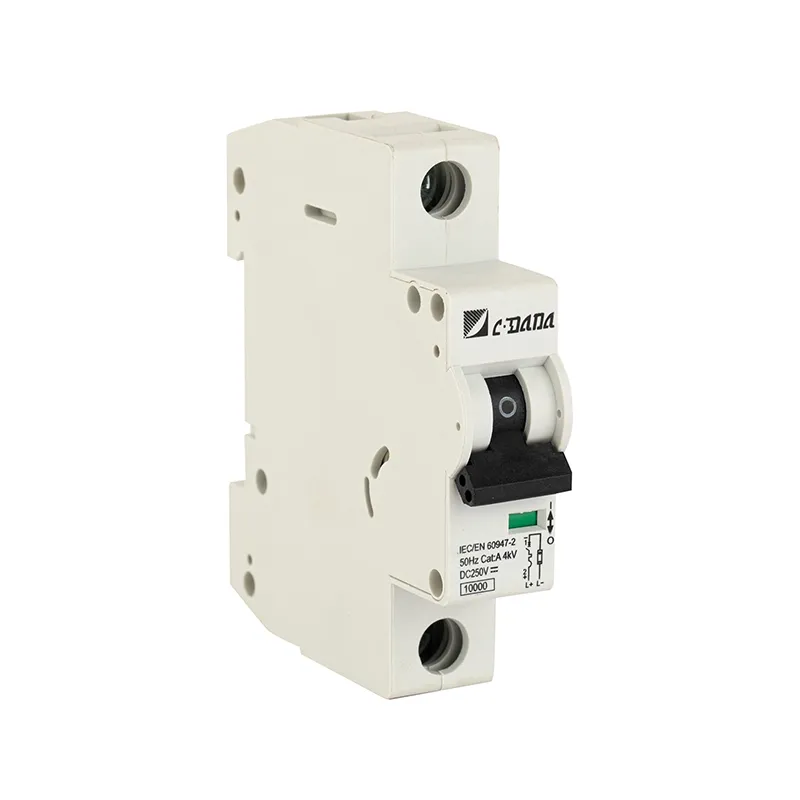

ධ්රැව වින්යාසය මගින්	1-ධ්රැවය	250V DC	තනි නූල් PV, අඩු වෝල්ටීයතා DC
	2-ධ්‍රැවය (මාලාව)	500V - 750V DC	මධ්ය වෝල්ටීයතා PV, ද්විත්ව ධ්රැව ශ්රේණි සම්බන්ධතාවය
	3-ධ්රැවය	750V DC	තෙකලා DC පද්ධති, විශේෂිත කාර්මික
	4-ධ්‍රැවය (මාලාව)	1000V - 1500V DC	අධි වෝල්ටීයතා PV, බැටරි රාක්ක, EV යටිතල පහසුකම්
චාරිකා තාක්ෂණය මගින්	තාප-චුම්බක	2A - 800A	Bimetallic overload + solenoid කෙටි-පරිපථය, ආර්ථිකමය
	ඉලෙක්ට්රොනික	100A - 2500A	ක්ෂුද්‍ර සකසනය මත පදනම් වූ, වෙනස් කළ හැකි වක්‍ර, සන්නිවේදනය
	චුම්බක පමණි	10A - 100A	කෙටි-පරිපථය පමණක්, මෝටර් ආරක්ෂාව, වේගවත් මෙහෙයුම

විවේචනාත්මක තනතුරු:ධ්රැවීයතාව සංවේදීතාව DC කඩන යන්ත්‍ර සලකුණු කළ යුතුයධනාත්මක (+) සහ සෘණ (-) පර්යන්ත, වත්මන් දිශා දර්ශක සමඟ. අසමමිතික චාප හැසිරීම් හේතුවෙන් ප්රතිවිකුණුම් ධ්රැවීයතාව ස්ථාපනය කිරීම ව්යසනකාරී අසාර්ථකත්වයට හේතු විය හැක.

මූලික කාර්යයන් සහ මෙහෙයුම් මූලධර්මය

DC Arc අභියෝගය

වත්මන් ශුන්‍ය හරස් වලදී ස්වභාවිකව නිවී යන AC චාප මෙන් නොව, DC චාප අද්විතීය නිවන අභියෝග ඉදිරිපත් කරයි:

පරාමිතිය	AC චාපය	DC Arc
වත්මන් තරංග ආකෘතිය	Sinusoidal, zero-crossings සෑම 10ms (50Hz)	අඛණ්ඩ, නියත විශාලත්වය
චාප වෝල්ටීයතාව	ධාරාව සමඟ උච්චාවචනය වේ	ස්ථාවර, බලහත්කාරයෙන් වඳ වී යාම අවශ්ය වේ
චාප වඳවීම	ශුන්‍ය හරස් කිරීමේදී ස්වාභාවිකය	බලහත්කාරයෙන් දිගු කිරීම + සිසිලනය අවශ්ය වේ
චාප ශක්තිය	ස්පන්දනය, අඩු සාමාන්යය	අඛණ්ඩ, සාන්ද්ර තාපය
ස්පර්ශ ඇඳුම්	මධ්යස්ථ	නිසි නිවාදැමීමකින් තොරව දරුණු වේ
අවශ්ය පරතරය	කුඩා	සමාන වෝල්ටීයතාවයක් සඳහා 2-3× විශාලයි

Arc Extinction Technologies

තාක්ෂණය	යාන්ත්රණය	යෙදුම	කාර්ය සාධනය
චුම්බක පිපිරීම	Lorentz බලය F = I × L × B චාපය 50-200 m/s වේගයකින් බෙදුම් තහඩු බවට පත් කරයි.	DC MCB/MCCB සඳහා විශ්වීය	වඩාත්ම පොදු, ලාභදායී, 10-20kA බිඳීම
ස්ප්ලිටර් තහඩු සහිත චාප චුට්	චාප ශ්‍රේණි කොටස් වලට බෙදා, සිසිල්, deionized	සියලුම DC බ්රේකර් වල සම්මතය	අත්යවශ්ය සංරචකය, තහඩුවකට වෝල්ටීයතා පහත වැටීම 30-50V
ස්ථිර චුම්බක	චාප මාර්ගයට ලම්බකව NdFeB චුම්බක (0.1-0.3T).	සංයුක්ත DC MCBs	බාහිර බලයක් නැත, 150 ° C දක්වා උෂ්ණත්වය-ස්ථායී වේ
විද්‍යුත් චුම්භක පිපිරුම් දඟරය	ස්වයං-ශක්තිමත් දඟර දෝෂ ධාරාවට සමානුපාතික ක්ෂේත්‍ර ජනනය කරයි	ඉහළ වත්මන් MCCBs	වත්මන්, අනුවර්තන ආරක්ෂාව සමඟ බලය වැඩි වේ
රික්ත බාධාව	චාපය රික්තකයේ නිවා දමනු ලැබේ (අයනීකරණය කළ හැකි මාධ්‍යයක් නැත)	අධි වෝල්ටීයතා DC, විශේෂිත	>1000V DC සඳහා විශිෂ්ටයි, දිගු ආයු කාලයක්, මිල අධිකයි
වායු පිපිරීම	සම්පීඩිත වාතය සිසිල් වන අතර චාපය දිගු කරයි	අධි බලැති කාර්මික, උරුමය	ඉහළ නඩත්තු, නවීන මෝස්තරවල කලාතුරකින් භාවිතා වේ

චුම්බක පිපිරීම් භෞතික විද්යාව

Lorentz බල සමීකරණය DC චාප හැසිරවීම පාලනය කරයි:

F = I × L × B

කොහෙද:

එෆ් = චාපය මත බලය (නිව්ටන්)

I = චාප ධාරාව (ඇම්පියර්)

L = චාප දිග (මීටර්)

B = චුම්බක ප්‍රවාහ ඝනත්වය (ටෙස්ලා)

උදාහරණ ගණනය කිරීම:

චාප ධාරාව: 1000A

චාප දිග: 0.02m (2cm)

චුම්බක ක්ෂේත්රය: 0.2T

බලය: F = 1000 × 0.02 × 0.2 = 4N

ත්වරණය: a = 4N / (5×10⁻⁴ kg/m × 0.02m) = 400,000 m/s²

මෙම අතිවිශාල ත්වරණය චාපය මිලි තත්පර තුළ බෙදුම් තහඩු බවට පත් කරයි, එහිදී එය කොටස් කර, සිසිල් කර, නිවා දමනු ලැබේ.

යෙදුම් පරිසරය සහ භාවිත අවස්ථා

කර්මාන්ත අංශය	විශේෂිත යෙදුම	සාමාන්ය පිරිවිතර	විවේචනාත්මක අවශ්යතා
Solar PV (නේවාසික)	නූල් ආරක්ෂාව, ඒකාබද්ධ පෙට්ටි	10A-32A, 250V-500V DC, 2-පොල්ල, C වර්ගයේ වක්‍රය	UV ප්‍රතිරෝධය, IP65 ආවරණය, 20kA Icu
සූර්ය PV (වාණිජ)	ඒකාබද්ධ පෙට්ටිය ප්රධාන, ඉන්වර්ටර් ආරක්ෂාව	63A-125A, 500V-1000V DC, 4-පොල්ල, 10-20kA Icu	ඉහළ පරිසර (60°C), ප්‍රතිලෝම ධාරා ඔරොත්තු දීම
සූර්ය PV (උපයෝගිතා)	මධ්යම ඉන්වර්ටර්, DC එකතුව	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	වරණීය සම්බන්ධීකරණය, දුරස්ථ අධීක්ෂණය
බැටරි බලශක්ති ගබඩාව	බැටරි රාක්ක ආරක්ෂාව, DC බස්	125A-630A, 750V-1500V DC, ඉලෙක්ට්‍රොනික චාරිකාව, 4-කණුව	ද්විපාර්ශ්වික ආරක්ෂාව, ඉහළ කෙටි-පරිපථ ධාරාව
EV ආරෝපණය කිරීම	DC වේගවත් චාජර් ආරක්ෂාව, බැටරි අතුරුමුහුණත	200A-400A, 500V-1000V DC, ඉහළ විඳදරාගැනීම	නිතර ක්‍රියා කිරීම, අධික ආක්‍රමණය, SIL 2 ආරක්ෂාව
දත්ත මධ්යස්ථාන	380V DC බෙදා හැරීම, UPS ආරක්ෂාව	63A-250A, 380V DC, ඉහළ බිඳීමක්, අඩු ශක්තියක්-හරහා	අවම අක්‍රීය කාලය, තෝරාගත් සම්බන්ධීකරණය
රේල් ට්රැක්ෂන්	මෙට්රෝ, ට්රෑම් රථ, දුම්රිය DC සැපයුම	1000A-4000A, 750V-1500V DC, DC ACB	ඉහළ යාන්ත්රික විඳදරාගැනීම, කම්පන ප්රතිරෝධය
සමුද්‍ර / අක්වෙරළ	නැව් DC බෙදා හැරීම, අක්වෙරළ වේදිකා	100A-400A, 500V DC, විඛාදනයට ඔරොත්තු දෙන	ලුණු ඉසින, නිවර්තන, අතිරික්ත ට්‍රිපිං

නිෂ්පාදන ක්‍රියාවලිය සහ නිෂ්පාදන කාර්ය ප්‍රවාහය

නිරවද්‍ය නිෂ්පාදන අනුපිළිවෙල

අමුද්‍රව්‍ය IQC → සම්බන්ධතා පද්ධති සැකසීම → චාප චුට් එකලස් කිරීම → චුම්බක පද්ධති ඒකාබද්ධ කිරීම → යාන්ත්‍රික එකලස් කිරීම → සංචාර ඒකක ක්‍රමාංකනය → ප්‍රාථමික එකලස් කිරීම → ඉහළ ධාරා පරීක්ෂාව → අවසාන QC → ඇසුරුම්

තීරණාත්මක නිෂ්පාදන අදියර

වේදිකාව	ක්රියාවලිය විස්තර	තත්ත්ව පාලන ලකුණු
Fabrication අමතන්න	රිදී-ටංස්ටන් (AgW 70/30) හෝ තඹ-ටංස්ටන් (CuW 80/20) සම්බන්ධතා ඉඟි, තඹ වාහකයන්ට බ්‍රේස් කිරීම, ජ්‍යාමිතිය පිස දැමීම	දෘඪතාව HV 120-180, චාප ඛාදනය ප්රතිරෝධය, සම්බන්ධතා ප්රතිරෝධය <1mΩ, brazing strength>80MPa
චාප චුට් ඉදිකිරීම	සෙරමික් බෙදුම් තහඩු (වෝල්ටීයතා මත පදනම්ව තහඩු 6-15), වානේ චාප ධාවකයන්, ස්ථිර චුම්බක අනුකලනය, ප්‍රශස්ත චාප කුටීර ජ්‍යාමිතිය	පාර විද්‍යුත් ශක්තිය >3kV, චාප නිවාදැමීමේ කාලය <10ms, චුම්බක ප්‍රවාහ ඝනත්වය 0.15-0.25T
චුම්බක පිපිරීම් පද්ධතිය	NdFeB ස්ථිර චුම්බක ස්ථානගත කිරීම (N52 ශ්‍රේණිය), ධ්‍රැව කැබලි යන්ත්‍රකරණය, චුම්බක පරිපථ ප්‍රශස්තකරණය, උෂ්ණත්ව වන්දි	Flux ඝනත්වය ±10% ඉවසීම, උෂ්ණත්ව සංගුණකය -0.1%/°C, demagnetization ප්රතිරෝධය
යාන්ත්රික එකලස් කිරීම	ඉක්මන් සෑදීම/ඉක්මන්-බිඳීම ටොගල්, වසන්ත බලශක්ති ගබඩා කිරීම, චාරිකා-නිදහස් සම්බන්ධ කිරීම, සම්බන්ධතා පීඩන උල්පත්	සම්බන්ධතා ආරම්භක වේගය >1.2 m/s, යාන්ත්‍රික විඳදරාගැනීම චක්‍ර 20,000, චාරිකා කාලය <20ms
චාරිකා ඒකක ක්රමාංකනය	Bimetallic තාප මූලද්‍රව්‍ය ක්‍රමාංකනය (±5% නිරවද්‍යතාවය), චුම්බක විද්‍යුත් පරතරය සැකසීම, කාල-ධාරා වක්‍ර සත්‍යාපනය	1.05×සංචාර රහිතව, 1.25×ගමන් <1පැ, 5×ක්ෂණිකව, දත්ත ලොග් කිරීම
අධි-ධාරා පරීක්ෂාව	10kA-20kA හි ප්‍රාථමික එන්නත් පරීක්ෂාව, චාප වඳ වී යාම සත්‍යාපනය, උෂ්ණත්වය ඉහළ යාම මැනීම	බිඳීමේ ධාරිතාව සත්‍යාපනය, පරීක්‍ෂණයෙන් පසු ස්පර්ශ ඇඳුම් <5%, පාර විද්‍යුත් ප්‍රතිසාධනය

ප්‍රාථමික අමුද්‍රව්‍ය සහ සංරචක පිරිවිතර

සංරචකය	ද්රව්ය පිරිවිතර	සැපයුම්කරුවන්ගේ ප්රමිති	ප්රධාන ගුණාංග
ප්රධාන සම්බන්ධතා	රිදී-ටංස්ටන් (AgW 70/30) හෝ තඹ-ටංස්ටන් (CuW 80/20)	ASTM B702, IEC 60368	ඉහළ චාප ඛාදනය ප්රතිරෝධය, ප්රති-වෑල්ඩින්, සන්නායකතාවය 45-55% IACS
චාප චුට් තහඩු	ඇලුමිනා සෙරමික් (Al₂O₃ 95%) හෝ ස්ටීටයිට්	IEC 60672	තාප ප්‍රතිරෝධය >1200°C, පාර විද්‍යුත් ශක්තිය >15kV/mm, චාප නිවාදැමීම
ස්ථිර චුම්බක	NdFeB N52 (Neodymium-Iron-Boron)	IEC 60404-8-1	Remanence 1.48T, බලහත්කාරය>1000kA/m, උෂ්ණත්වය 150°C දක්වා ස්ථාවර
චුම්බක ධ්රැව කැබලි	අඩු කාබන් වානේ 1008 හෝ සිලිකන් වානේ	ASTM A1008	ඉහළ පාරගම්යතාව, අඩු remanence, චුම්බක ප්රවාහ මග පෙන්වීම
අච්චු කළ නඩුව	BMC (DMC-2) තාප සැකසුම් හෝ PA66 GF30	IEC 60664-1, UL 94 V-0	ලුහුබැඳීමේ දර්ශකය> 600V, තාප ප්රතිරෝධය 180 ° C, චාප අඩංගු වීම
Springs අමතන්න	බෙරිලියම් තඹ (CuBe2) හෝ මල නොබැඳෙන වානේ 301	ASTM B196	තෙහෙට්ටුව ජීවිතය > චක්ර 50,000, ස්ථාවර පීඩනය, විඛාදන ප්රතිරෝධය
පර්යන්ත	ටින් හෝ රිදී ආලේපනය සහිත තඹ C11000	ASTM B187	වත්මන් ඝනත්වය 1.5-2.0 A/mm², අඩු සම්බන්ධතා ප්රතිරෝධය, ඔක්සිකරණ ප්රතිරෝධය
Bimetallic මූලද්රව්ය	Inconel/passivated වානේ සංයුක්ත	ASTM B388	අපගමනය අනුපාතය 0.2mm/°C, ස්ථාවරත්වය ±3%, ක්රමාංකන නිරවද්යතාව ±5%
ඉලෙක්ට්‍රොනික සංරචක (විද්‍යුත් චාරිකා ඒකක සඳහා)	කාර්මික ශ්‍රේණියේ PCBs, හෝල් සංවේදක, ARM ප්‍රොසෙසර	IEC 60721-3-3	-25°C සිට +70°C මෙහෙයුම, EMC මට්ටම 3, SIL 2 හැකියාව

ප්‍රමිති අනුකූලතා සහ පරීක්ෂණ ප්‍රොටෝකෝල

ජාත්‍යන්තර ප්‍රමිති රාමුව

සම්මතය	විෂය පථය	අදාළ ශ්‍රේණිගත කිරීම්
IEC 60947-2	අඩු වෝල්ටීයතා ස්විච් ගියර් - පරිපථ කඩන (DC ඇතුළුව)	1500V DC දක්වා DC බ්රේකර් සඳහා විශ්වීය සම්මතය
IEC 60898-2	DC මෙහෙයුම් සඳහා පරිපථ කඩන (ගෘහස්ථ)	DC MCBs 125A දක්වා, 220V DC (1-pole), 440V DC (2-pole)
IEC 61643-31	ප්‍රකාශ වෝල්ටීයතා යෙදුම් සඳහා SPDs	බ්රේකර් සමඟ DC සර්ජ් ආරක්ෂණ සම්බන්ධීකරණය
GB/T 14048.2	චීන ජාතික සම්මතය	චීන වෙළෙඳපොළ සඳහා CCC සහතිකය

තීරණාත්මක DC පරීක්ෂණ අවශ්‍යතා:

තීරණාත්මක DC පැටවුම් වත්මන් පරීක්ෂණය: චාප කාලය සැලකිය යුතු ලෙස වැඩි වන විට කපා හැරීමේ ධාරාව තහවුරු කිරීම

කෙටි පරිපථ බිඳීමේ ධාරිතාව: නිශ්චිත කාල නියතය (L/R අනුපාතය) සමඟ උපරිම DC වෝල්ටීයතාවයකින් පරීක්ෂා කරනු ලැබේ

අධි බර කාර්ය සාධනය: පැය 1ක් සඳහා 1.45×In හි තාප චාරිකාව තහවුරු කිරීම

අනිවාර්ය වර්ග පරීක්ෂණ (DC සඳහා IEC 60947-2)

පරීක්ෂණ කාණ්ඩය	විශේෂිත පරීක්ෂණය	පිළිගැනීමේ නිර්ණායක
උෂ්ණත්වය ඉහළ යාම	ශ්‍රේණිගත කිරීමේදී අඛණ්ඩ ධාරාව	පර්යන්ත ≤80K (රිදී), ≤65K (හිස්), නඩුව ≤40K
පාර විද්යුත් ගුණාංග	බල-සංඛ්‍යාත ඔරොත්තු දීම (2.5kV-3.5kV/1min), ආවේගය (8kV)	බිඳවැටීමක් නැත, ෆ්ලෑෂ් ඕවර් නැත
Tripping ලක්ෂණ	අධි බර: 1.05×In (සංචාර නැත), 1.25×In/1.45×In (සීමාවන් තුළ සංචාරය)	වක්‍රයකට සාම්ප්‍රදායික චාරිකා වේලාවන්
	කෙටි-පරිපථය: 5×ඉන්, 10×ක්ෂණික ගමනක	<20ms මෙහෙයුම
මෙහෙයුම් කාර්ය සාධනය	යාන්ත්රික: චක්ර 20,000; විදුලි: චක්‍ර 10,000	<5% පරාමිති ප්ලාවිතය
කෙටි පරිපථ බිඳීම	Icu (අවසාන), Ics (සේවාව) ශ්‍රේණිගත DC වෝල්ටීයතාවයකින්	සාර්ථක බාධා කිරීම්, සම්බන්ධතා වෙල්ඩින් නොමැත
Critical DC Load Current	චාප කාල සීමාවන් තහවුරු කිරීම	ශ්‍රේණිගත පරාසය තුළ අධික චාප කිරීමක් නොමැත
චුම්බක පිපිරීම් තහවුරු කිරීම	චාප වඳවීමේ කාලය, චාප කුටියේ අඛණ්ඩතාව	<10ms චාප කාල සීමාව, කුටීර කඩ කිරීමක් නැත
පාරිසරික	තෙත් තාපය, සීතල, වියළි තාපය, කම්පනය	සමීකරණයෙන් පසු ක්රියාකාරී වේ

කර්මාන්තශාලා තත්ත්ව පාලන සහ පරීක්ෂණ ප්‍රමිතීන්

එන ද්‍රව්‍ය QC (IQC)

ද්රව්ය	පරීක්ෂණ අයිතම	නියැදි සැලැස්ම	උපකරණ
ටංස්ටන් සම්බන්ධතා ඉඟි	ඝනත්වය, දෘඪතාව, රිදී අන්තර්ගතය, මාන ඉවසීම	කණ්ඩායමකට	වර්ණාවලිමානය, දෘඪතා පරීක්ෂක, CMM
NdFeB චුම්බක	Remanence, coercivity, උෂ්ණත්ව සංගුණකය, ආලේපනය	කණ්ඩායමකට	Hysteresisgraph, Helmholtz දඟර
සෙරමික් තහඩු	පාර විද්යුත් ශක්තිය, තාප කම්පන ප්රතිරෝධය, මානයන්	කණ්ඩායමකට	පාර විද්යුත් පරීක්ෂක, තාප කම්පන කුටිය
තඹ වාහකයන්	සන්නායකතාව, දෘඪතාව, තහඩු ඝණකම	කණ්ඩායමකට	සන්නායකතා මීටරය, මයික්රොමීටරය, XRF
තාප සැකසුම් ප්ලාස්ටික්	වීදුරු අන්තර්ගතය, දුස්ස්රාවීතාවය, සුව කිරීමේ කාලය, ගිනිගැනීම්	කණ්ඩායමකට	DSC, melt flow indexer, UL 94 උපකරණය

ක්‍රියාවලිය තුළ තත්ත්ව පාලනය (IPQC)

නැවතුම	පාලන පරාමිතීන්	සංඛ්යාතය	ක්රමය
සම්බන්ධක brazing	උෂ්ණත්වය 800-850 ° C, වායුගෝලය, සන්ධි ශක්තිය	සෑම ඒකක 100 කටම	තාපගති, ෂියර් පරීක්ෂක, ලෝහ විද්‍යාව
චුම්බක ස්ථානගත කිරීම	ධ්රැවීයතාව තහවුරු කිරීම, ප්රවාහ ඝනත්වය, පෙළගැස්ම	සෑම ඒකකයක්ම	ෆ්ලක්ස් මීටරය, දර්ශන පද්ධතිය
චාප චුට් එකලස් කිරීම	තහඩු පරතරය, චුම්බක පෙළගැස්ම, ධාවන ජ්‍යාමිතිය	සෑම ඒකක 50කටම	Go/no-go මාපක, ප්‍රවාහ ඝනත්ව සිතියම්ගත කිරීම
යාන්ත්රික ක්රමාංකනය	විවෘත කිරීමේ වේගය, ස්පර්ශ පීඩනය, චාරිකා බලය	සෑම ඒකකයක්ම	අධිවේගී කැමරාව, බල මාපකය, ස්වයංක්‍රීය බංකුව
චාරිකා ඒකක පරීක්ෂා කිරීම	කාල-වත්මන් වක්‍රය, ක්ෂණික චාරිකාව, අවට වන්දි	සෑම ඒකකයක්ම	ප්‍රාථමික එන්නත් පරීක්ෂක (10,000A), දත්ත සටහන් කිරීම

අවසාන තත්ත්ව පාලනය (FQC) සහ පිටතට යන QC (OQC)

පරීක්ෂණ අයිතමය	සම්මතය	නියැදි ප්රමාණය
ධ්රැවීයතාව සලකුණු කිරීම තහවුරු කිරීම	නිවැරදි +/-/වත්මන් දිශා ලකුණු කිරීම	100%
සම්බන්ධතා ප්රතිරෝධය	කණුවකට <1mΩ	100%
පාර විද්යුත් ප්රතිරෝධය වෝල්ටීයතාවය	2.5kV AC/මිනිත්තු 1	100%
පරිවාරක ප්රතිරෝධය	>100MΩ @ 500V DC	100%
පැකිලීමේ ලක්ෂණ	1.05×In, 1.25×In, 5×In, 10× in verification	100%
චුම්බක පිපිරුම් කාර්යය	ශ්‍රේණිගත ධාරාවකදී චාප වඳවීමේ පරීක්ෂණය	100%
යාන්ත්රික මෙහෙයුම	10 ON-OFF චක්‍ර, සුමට ක්‍රියාකාරිත්වය	100%
දෘශ්‍ය හා මාන පරීක්ෂාව	නිෂ්කාශනය, රිංගා යාම, ස්ථීරභාවය සලකුණු කිරීම	100%
අධි ධාරා නියැදීම	බිඳීමේ ධාරිතාව සත්‍යාපනය (10kA)	AQL 0.65
ඇසුරුම් අඛණ්ඩතාව	පතන පරීක්ෂණය, කම්පනය (ISTA 3A)	ගොඩකට

නිෂ්පාදන යටිතල පහසුකම් සහ නිෂ්පාදන හැකියාව

උසස් නිෂ්පාදන උපකරණ

උපකරණ කාණ්ඩය	යන්ත්‍ර පිරිවිතර	කාර්යය	ධාරිතාව
Fabrication අමතන්න	රික්ත පිත්තල උදුන (10⁻³ mbar, 900°C)	ටංග්ස්ටන්-රිදී සම්බන්ධතා තිරිංග	දිනකට සම්බන්ධතා 5,000ක්
මැග්නට් එකලස් කිරීම	ධ්‍රැවීයතාව හඳුනාගැනීම සමඟ ස්වයංක්‍රීය චුම්බක ස්ථානගත කිරීම	NdFeB චුම්බක ඒකාබද්ධ කිරීම, ප්‍රවාහ සත්‍යාපනය	දිනකට එක්රැස්වීම් 3,000 ක්
චාප චුට් නිෂ්පාදනය	සෙරමික් තහඩු එබීම, වෙඩි තැබීම, ලෝහකරණය	ස්ප්ලිටර් තහඩු නිෂ්පාදනය	දිනකට තහඩු 10,000 ක්
යාන්ත්රික එකලස් කිරීම	කම්කරු එකලස් සෛල	අධිවේගී එකලස් කිරීම, ක්රමාංකනය	පේළියකට ඒකක 2,000/දිනකට
පරීක්ෂණ උපකරණ	ප්‍රාථමික එන්නත් පරීක්ෂණ කට්ටලය (20,000A DC ධාරිතාව)	අධි-ධාරා සංචාර සත්‍යාපනය	ඒකක 300/දිනකට
	චාප වඳවීමේ පරීක්ෂණ කුටිය (අධිවේගී රූපකරණය)	චාප හැසිරීම් විශ්ලේෂණය, පිපිරුම් සත්‍යාපනය	ඒකක 50/දිනකට
	පාරිසරික පරීක්ෂණ කුටිය (උෂ්ණත්වය, ආර්ද්රතාවය, කම්පනය)	IEC 60068-2 අනුකූලතාව	ඒකක 100/දිනකට

නිෂ්පාදන ධාරිතාව සහ ඉදිරි කාලය

නිෂ්පාදන කාණ්ඩය	මාසික ධාරිතාව	සම්මත ඊයම් කාලය	හදිසි ඇණවුම් කිරීමේ හැකියාව
DC MCB 1P/2P (10A-63A, 250V-500V)	ඒකක 200,000	සති 4-5	දින 5 යි
DC MCB 4P (63A-125A, 1000V)	ඒකක 100,000	සති 4-5	දින 7 යි
DC MCCB (125A-400A, 500V-1000V)	ඒකක 30,000	සති 4-5	දින 10 යි
DC MCCB (630A-1600A, 1000V-1500V)	ඒකක 10,000	සති 4-5	සති 2 යි
අධි වෝල්ටීයතා DC (1500V+, විශේෂිත)	ව්යාපෘති පදනම	සති 8-12	සති 4 යි

ඉංජිනේරු සහ තාක්ෂණික කණ්ඩායම් ව්‍යුහය

දෙපාර්තමේන්තුව	පිරිස්	විශේෂඥතාව	වගකීම්
පර්යේෂණ සහ සංවර්ධන ඉංජිනේරු	5 ඉංජිනේරුවන්	DC චාප භෞතික විද්‍යාව, චුම්බක ක්ෂේත්‍ර අනුකරණය, ස්පර්ශ ද්‍රව්‍ය, බල ඉලෙක්ට්‍රොනික උපකරණ	නව DC බ්‍රේකර් සංවර්ධනය, පේටන්ට් කළඹ (35+ පේටන්ට් බලපත්‍ර), HVDC නවෝත්පාදනය
ක්‍රියාවලි ඉංජිනේරු විද්‍යාව	ඉංජිනේරුවන් 20 ක්	වැකුම් බ්රේසිං, චුම්බක එකලස් කිරීම, සෙරමික් සැකසුම්, ස්වයංක්රීයකරණය	නිෂ්පාදන ප්‍රශස්තකරණය, අස්වැන්න වැඩිදියුණු කිරීම (>98%), කර්මාන්තය 4.0 ඒකාබද්ධ කිරීම
පරීක්ෂා කිරීම සහ වලංගු කිරීම	ඉංජිනේරුවන් 15 දෙනෙක්	අධි-ධාරා DC පරීක්ෂණ, චාප වඳවීමේ විශ්ලේෂණය, පාරිසරික අනුකරණය, EMC	වර්ග පරීක්ෂණ සම්බන්ධීකරණය (IEC 60947-2), අසාර්ථක විශ්ලේෂණය, සහතික කිරීම
යෙදුම් ඉංජිනේරු	ඉංජිනේරුවන් 12 දෙනෙක්	සූර්ය PV නිර්මාණය, බැටරි ගබඩා පද්ධති, EV ආරෝපණය, DC මයික්‍රොග්‍රිඩ්	පාරිභෝගික තාක්ෂණික සහාය, පද්ධති නිර්මාණය, තෝරාගත් සම්බන්ධීකරණය
ගුණත්ව සහතිකය	කාර්මික ශිල්පීන් 30 ක්	ISO 9001, ISO 14001, සංඛ්‍යාන ක්‍රියාවලි පාලනය, මිනුම් විද්‍යාගාරය	සැපයුම්කරු විගණනය, ක්රියාවලි විගණනය, නිවැරදි කිරීමේ ක්රියාව, ක්රමාංකන කළමනාකරණය

අපගේ DC Circuit Breaker නිෂ්පාදනය වෙනස් වන්නේ ඇයි?

අපගේ නිෂ්පාදන පහසුකම නියෝජනය කරයිවසර 15 ක විශේෂීකරණය DC පරිපථ ආරක්ෂණය තුළ, ගෝලීය ප්‍රමිතීන් ඉක්මවා යන බ්‍රේකර් බෙදා හැරීම:

චාප භෞතික විද්‍යාව පිළිබඳ විශේෂඥතාව: 1500V DC හි <10ms චාප වඳ වී යාම සාක්ෂාත් කර ගනිමින් ප්‍රශස්ත ලොරෙන්ට්ස් බල ජ්‍යාමිතිය සහිත හිමිකාර චුම්බක පිපිරුම් සැලසුම්

සිරස් ඒකාබද්ධ කිරීම: ගෘහස්ථ ටංස්ටන්-රිදී සම්බන්ධතා බ්‍රේසිං, NdFeB චුම්බක එකලස් කිරීම සහ සෙරමික් චාප චුට් නිෂ්පාදනය සම්පූර්ණ තත්ත්ව පාලනය සහතික කිරීම

යටිතල පහසුකම් පරීක්ෂා කිරීම: $4M+ 20,000A බාධා කිරීම් පරීක්ෂාව, චාප වඳවී යාමේ අධිවේගී රූප (100,000 fps) සහ පාරිසරික අනුකරණය කළ හැකි අධි-ධාරා DC රසායනාගාරවල ආයෝජනය කර ඇත.

පුනර්ජනනීය බලශක්ති අවධානය: සූර්ය PV (1000V-1500V), බැටරි ගබඩා කිරීම (ද්වි දිශානුගත ආරක්ෂාව) සහ EV ආරෝපණය (ඉහළ ආක්‍රමණයට ඔරොත්තු දීම) සඳහා විශේෂිත සැලසුම්

ඝන-රාජ්ය නවෝත්පාදනය: තීරණාත්මක බැටරි ආරක්ෂණ යෙදුම්වල <1ms ක්‍රියාකාරිත්වය සඳහා අර්ධ සන්නායක මත පදනම් වූ DC බ්‍රේකර් සංවර්ධනය කිරීම

තාක්ෂණික පිරිවිතර, සූර්ය PV ආරක්ෂණ සම්බන්ධීකරණය, බැටරි ගබඩා පද්ධති සැලසුම් කිරීම හෝ කර්මාන්තශාලා විගණන උපලේඛනගත කිරීම සඳහා, අපගේ ඉංජිනේරු කණ්ඩායම ඔබේ DC බල පද්ධති ආරක්ෂිත අවශ්‍යතා සහ මෙහෙයුම් විශ්වසනීයත්ව අරමුණු දෙකම සපුරාලීම සහතික කිරීම සඳහා සෘජු උපදේශන සපයයි.

CDADA යනු චීනයේ DC Circuit Breaker නිෂ්පාදකයෙක් සහ සැපයුම්කරුවෙකි. අපගේ කර්මාන්ත ශාලාව බල පද්ධති, ගොඩනැගිලි ස්වයංක්‍රීයකරණය සහ කාර්මික නිෂ්පාදන වැනි විවිධ කර්මාන්ත සඳහා නම්‍යශීලී OEM/ODM විසඳුම් ලබා දෙයි.
