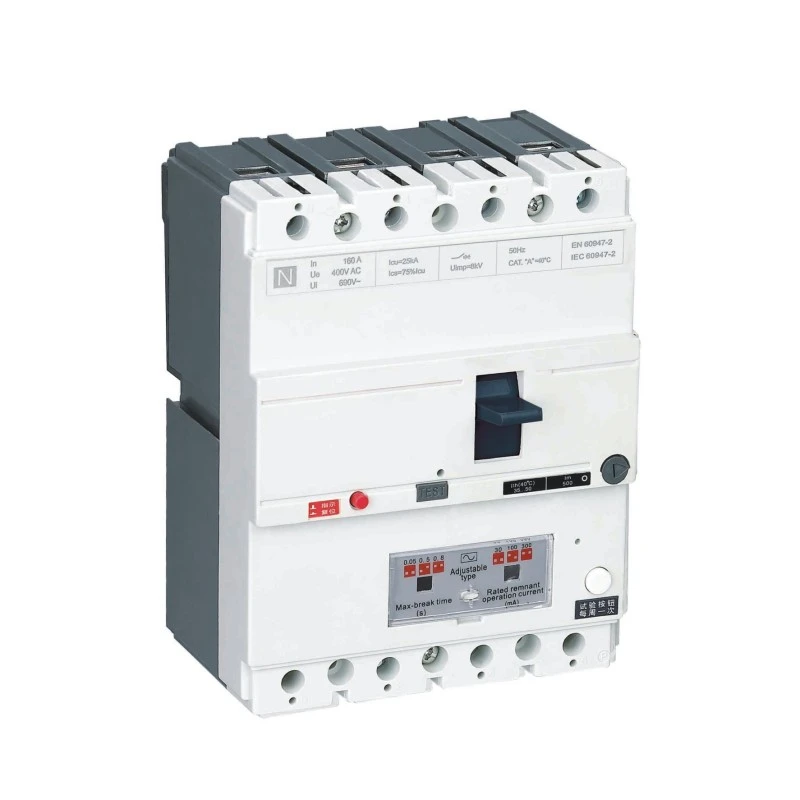

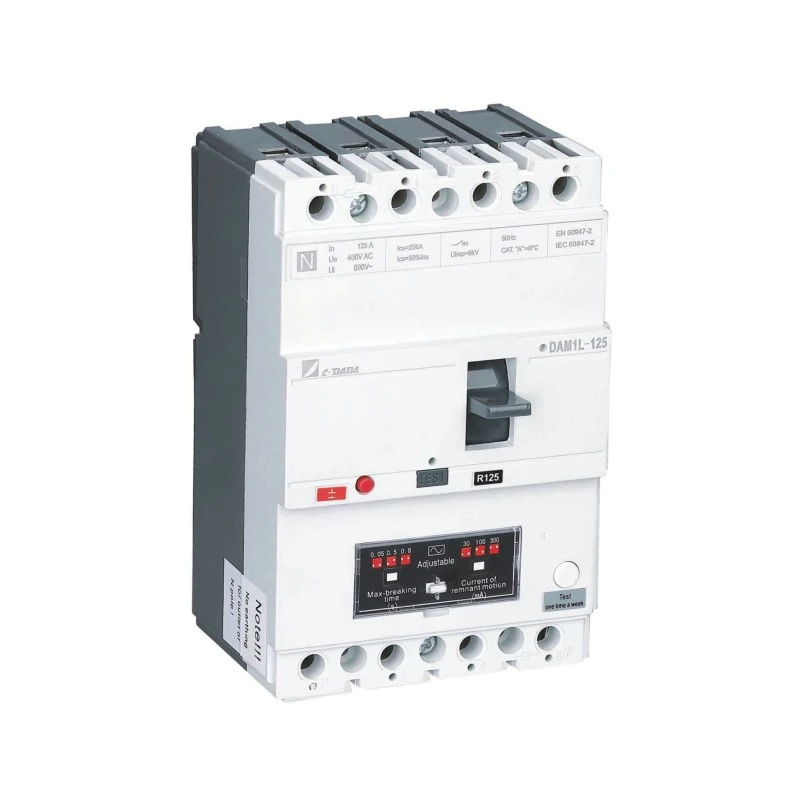

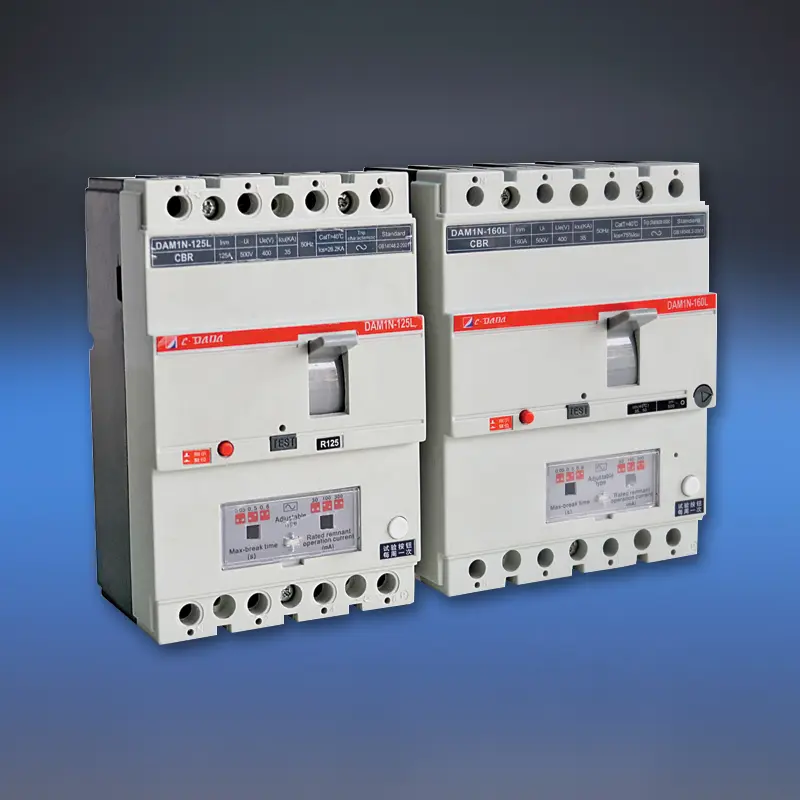

කාන්දු ආරක්ෂණය සහිත MCCB

CDADA DAM1L Series MCCB සමඟින් අධික බරින් ඔබ්බට විදුලි ආරක්ෂාව සහ කෙටි-පරිපථ ආරක්ෂණය වැඩි දියුණු කිරීම, කාන්දුවීම් ආරක්ෂණය සමඟින් ඒකාබද්ධ වාත්තු කරන ලද පරිපථ කඩන යන්ත්‍රයක් සහ ඉතිරිව ඇති ධාරා (RCD/ELCB) ක්‍රියාකාරීත්වය. වෘත්තීය නිෂ්පාදකයෙකු වන Shanghai DADA Electric CO., LTD විසින් ජාත්‍යන්තර ප්‍රමිතීන්ට අනුකූලව නිර්මාණය කරන ලද මෙම කාන්දුවීම් MCCB 4P ඉහළ කාර්ය සාධන බලය බෙදාහැරීම සහ ජීවිතාරක්ෂක සහ ගිනි සුරැකීමේ බිම් දෝෂ හඳුනාගැනීම සමඟ ඒකාබද්ධ කරයි.

400V/415V දී 10A සිට 500A දක්වා ශ්‍රේණිගත කර ඇත, එය වෙනස් කළ හැකි අවශේෂ මෙහෙයුම් ධාරාව (30mA-1000mA) සහ විකල්ප කාල ප්‍රමාදයක් ලබා දෙයි - පුද්ගලික ආරක්ෂාව (≤30mA) හෝ ගිනි වැළැක්වීම (100mA-500mA+) සඳහා යෝග්‍ය ආරක්ෂාව සබල කරයි. බහු-අදියර බලයෙන් ක්‍රියාත්මක වන ඉලෙක්ට්‍රොනික උපකරණ සමඟ, එය එක් අදියරක් අසමත් වුවද හෝ වෝල්ටීයතාව 50V දක්වා අඩු වුවද එය ක්‍රියාත්මක වන අතර, උමං මාර්ග, උස්බිම්, ප්‍රවාහන මධ්‍යස්ථාන සහ කාර්මික කම්හල් වැනි තීරණාත්මක යටිතල පහසුකම්වල අසමසම විශ්වසනීයත්වය සහතික කරයි.

ප්රධාන පිරිවිතර

මාදිලිය: DAM1L මාලාව - පෘථිවි කාන්දු MCCB (CBR-වර්ගය MCCB)

පොලු: 4P (සම්මත; 3P ඉල්ලීම මත ලබා ගත හැක)

ශ්‍රේණිගත කළ ධාරාව (දී): 10A - 500A

ශ්රේණිගත වෝල්ටීයතාව: 400V / 415V AC, 50Hz

පරිවාරක වෝල්ටීයතාවය (Ui): 400V (≤160A), 690V (>250A)

අවශේෂ ධාරා සැකසුම් (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

ගැලපුම් හැකියාව: I△n සහ චාරිකා කාලය (ක්ෂණික හෝ ප්‍රමාද) හි ස්ථානීය ගැලපීම

බිඳීමේ ධාරිතා වර්ග:

B වර්ගය: මූලික (Inm < 100A)

S වර්ගය: සම්මත

H වර්ගය: ඉහළ කැඩීම (>160A)

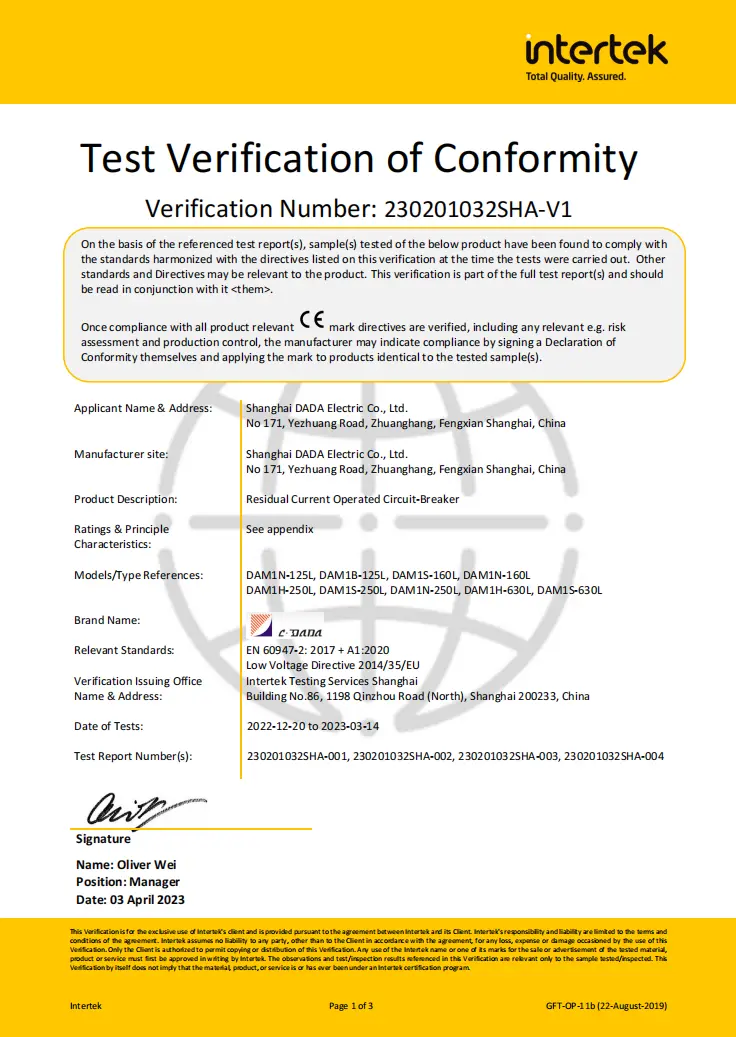

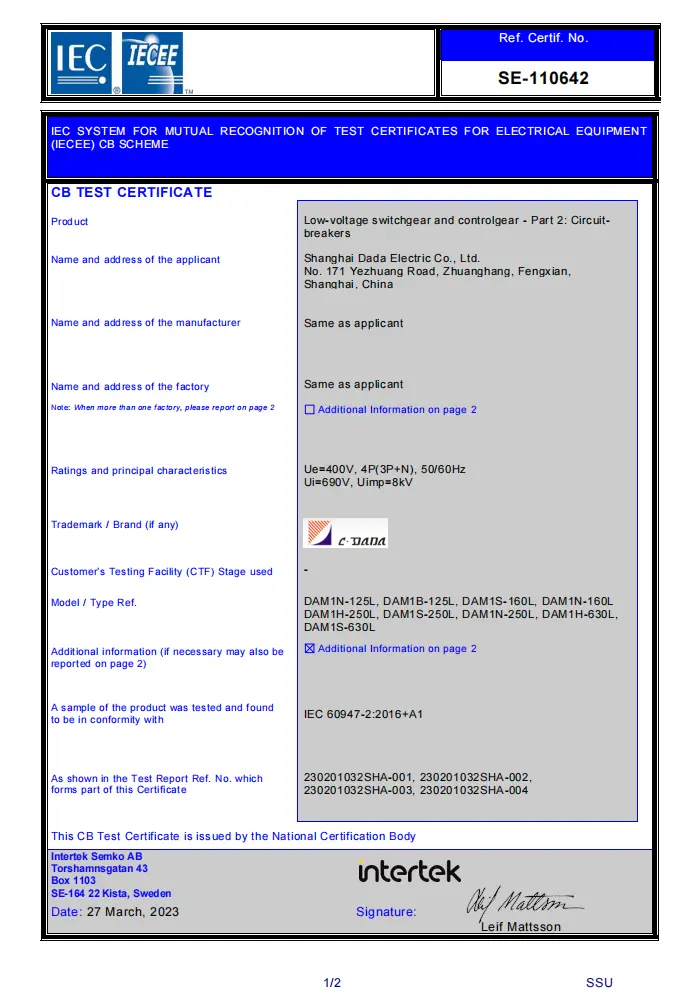

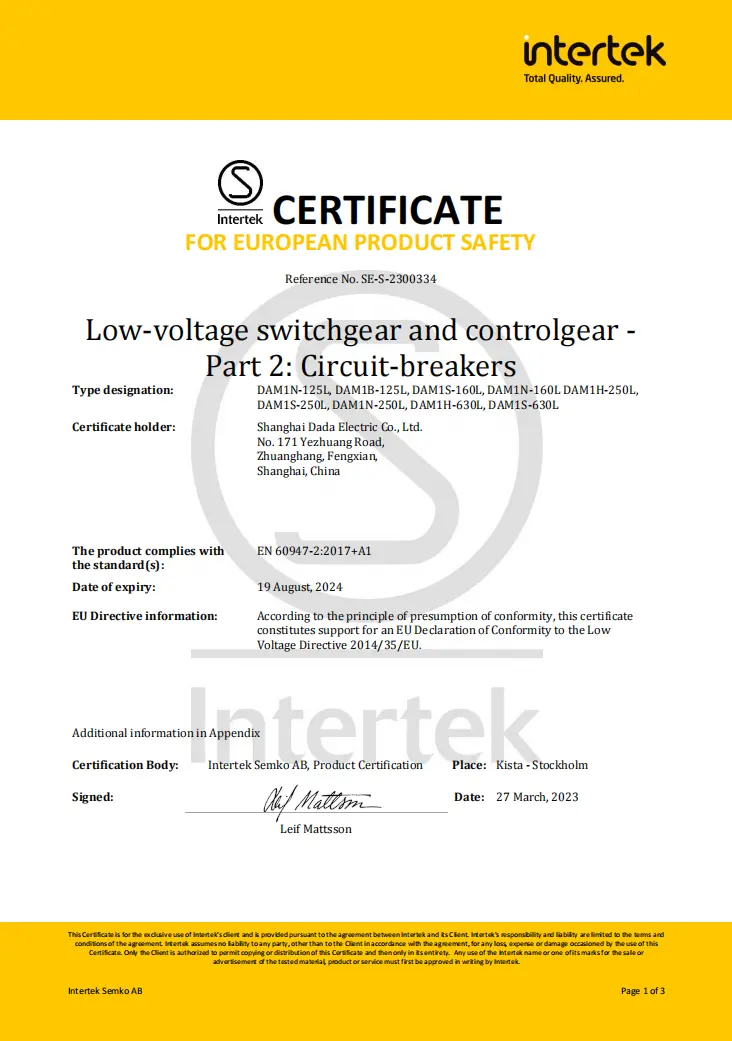

සහතික: CE, CB, SEMKO

ප්රධාන ලක්ෂණ:

★ Multi-phase powered RCD පරිපථය → 50V දක්වා ක්‍රියා කරයි

★ ප්‍රධාන සහ චාප සම්බන්ධතා වෙන් කරන්න

★ Push-to-trip පරීක්ෂණ බොත්තම

★ වෙනස් කළ හැකි චුම්බක සැකසුම (0.8–1.0×In)

★ ශක්තිමත් EMI/RFI ප්‍රති-මැදිහත්වීමේ හැකියාව

★ සම්පූර්ණ උපාංග පරාසය: shunt trip, axiliary/alarm contacts, rotary handle

තාක්ෂණික දත්ත පත්‍රිකාව

පෘථිවි කාන්දු පරිපථ කඩන යන්ත්‍ර (ELCB)
ආකෘතිය			DAM1-125L			DAM1-160L
බිඳීමේ ධාරිතා කේතය			B	N	S	B	N	S
රාමු ප්‍රමාණයේ ශ්‍රේණිගත ධාරාව- Inm (A)			125A			160A
ශ්‍රේණිගත කර ඇති වත්මන් (40,50 හෝ 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)ඒ
Ui (V)			690V			690V
Ue (V)			400V			400/415V
ධ්රැව සංඛ්යාව			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(උච්ච)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
අවශේෂ ධාරා සීමාව(mA)			100-300-500			100-300-500
කාල ප්‍රමාදය(ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
පාර විද්යුත් දේපල (V)			2500			3000
හුදකලා දුර (මි.මී.)			≤30/0			≤30/0
විඳදරාගැනීම	මුළු සයිකල්		8000			8000
	විදුලි ජීවිතය		1000			1000
	යාන්ත්රික ජීවිතය		7000			7000
ප්‍රවර්ගය (EN 60947-2/IEC 60947-2)	ප්රධාන පරිපථය		A/0			A/0
	සහායක පරිපථය		AC-15			AC-15
Voltage Release යටතේ			√			√
ෂන්ට් මුදා හැරීම			√			√
සහායක සම්බන්ධතා			√			√
එලාම් සම්බන්ධතා			√			√
සහායක සම්බන්ධතා සහ අනතුරු ඇඟවීමේ සම්බන්ධතා			√			√
මෙහෙයුම් යාන්ත්‍රණය හසුරුවන්න			√			√
විද්යුත් මෙහෙයුම් යාන්ත්රණය			√			√
පර්යන්ත ආවරණය			√			√
අදියර බෙදුම්කරු			√			√
	W (මි.මී.)	3P	-			-
		4P	101			120
	L (මි.මී.)	3P	-			-
		4P	155			120
	H (මි.මී.)	3P	-			-
		4P	70			70
බර	ස්ථාවර අනුවාදය 3P/4P		-			-
	ප්ලග් ඉන් අනුවාදය 3P/4P		-			-
	3P/4P අනුවාදය අඳින්න		-			-

කාන්දු ආරක්ෂණය සහිත CDADA MCCB තෝරා ගන්නේ ඇයි?

★ සැබෑ ඒකාබද්ධ ආරක්ෂාව

ඇඩෝන RCD මොඩියුල මෙන් නොව, DAM1L හි ඇති, කර්මාන්තශාලා ක්‍රමාංකනය කරන ලද කාන්දු ආරක්ෂණයක් ඇත - පරිපූර්ණ සම්බන්ධීකරණය සහතික කිරීම සහ අනුකූලතා ගැටළු ඉවත් කිරීම.

★ RCD පරිපථය සඳහා බහු-අදියර බලය

එක් අදියරක් අහිමි වුවහොත් මුල් RCD අසාර්ථක විය. CDADA හි සැලසුම ආරක්ෂිත ඉලෙක්ට්‍රොනික උපකරණ බල ගැන්වීම සඳහා සියලුම අදියරයන් භාවිතා කරයි, එබැවින් එය අදියර අලාභයකදී හෝ දැඩි අඩු වෝල්ටීයතාවකදී පවා ක්‍රියා කරයි.

★ එක් උපාංගයක ද්විත්ව ආරක්ෂණ ඉලක්ක

◆ 30mA: පුද්ගලික කම්පන ආරක්ෂාව සඳහා IEC අවශ්‍යතා සපුරාලයි

◆ 100mA–1000mA: කුඩා, නොනැසී පවතින බිම් දෝෂ වලින් පරිවාරක හායන ගිනි වළක්වයි

★ සැබෑ ලෝක තත්ත්වයන් සඳහා ක්ෂේත්‍ර-ගැළපුම් කළ හැකි

ආරක්ෂාව පවත්වා ගනිමින් තෙත් පරිසරවල (උදා: කාර් සේදුම්, ගොවිපල) හිරිහැර වළක්වා ගැනීම සඳහා සියුම්-සුසර සංවේදීතාව සහ කාල ප්‍රමාදය.

★ කාර්මික-ශ්‍රේණියේ විශ්වසනීයත්වය

ඉහළ බිඳීමේ ධාරිතාව (H-type), ශක්තිමත් චාප වෙන් කිරීම සහ IP20+ පර්යන්ත ආරක්ෂණය එය දැඩි වාණිජ සහ කාර්මික සැකසුම් සඳහා සුදුසු වේ.

★ ගෝලීය අනුකූලතාව, දේශීය වටිනාකම

යුරෝපය (CE/CB), Nordic රටවල් (SEMKO) සඳහා සහතික කර ඇත-අපනයන ව්‍යාපෘති සඳහා වඩාත් සුදුසුය-විශ්වාසදායී චීන නිෂ්පාදකයෙකුගෙන් තරඟකාරී මිල ගණන් සහිතව.

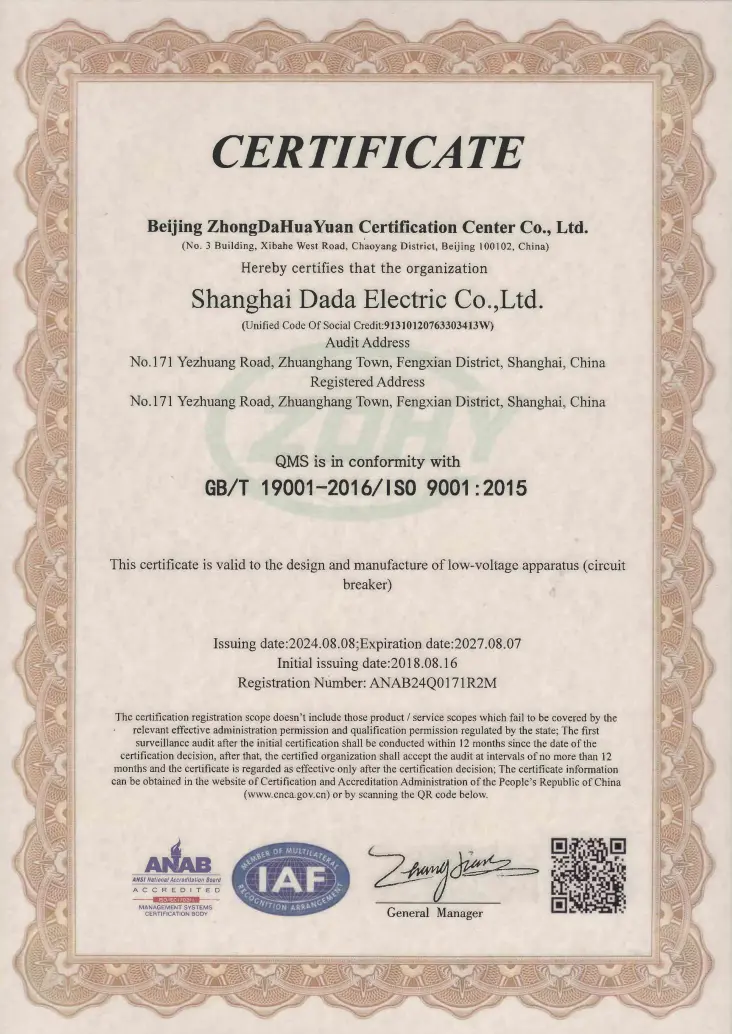

★ අපගේ නිෂ්පාදන පහසුකම ISO9001:2015 තත්ත්ව කළමනාකරණ පද්ධතිය යටතේ සහතික කර ඇත.

සාමාන්ය යෙදුම්

ඉහළ නගින නේවාසික: ප්‍රධාන ආදායම්ලාභී හෝ බිම් පුවරු (ගිනි අවදානම අවම කිරීම සඳහා 300mA)

උමං මාර්ග සහ උමං මාර්ග: අසාර්ථක කාන්දුවීම් හඳුනාගැනීම අවශ්‍ය වන තීරණාත්මක යටිතල පහසුකම්

රෝහල් සහ පාසල්: තෙත් ප්‍රදේශවල 30mA ආරක්ෂාව (විද්‍යාගාර, විවේකාගාර)

කාර්මික කම්හල්: භූමි දෝෂ නිරීක්ෂණය සහිත මෝටර් පෝෂක

ඉදිකිරීම් ස්ථාන: පුද්ගල ආරක්ෂාව සමඟ තාවකාලික බලය බෙදා හැරීම

නිති අසන පැණ

Q1: සම්මත MCCB සහ කාන්දු ආරක්ෂණය සහිත MCCB අතර වෙනස කුමක්ද?

A1: සම්මත MCCB එකක් අධි බර සහ කෙටි පරිපථ වලින් පමණක් ආරක්ෂා කරයි. DAM1L අවශේෂ ධාරා (පෘථිවි කාන්දු වීම) හඳුනාගැනීමක් එක් කරයි - ධාරාව බිමට කාන්දු වන විට (උදා: පුද්ගලයෙකු හෝ හානියට පත් පරිවරණයක් හරහා), විදුලි කම්පනය හෝ ගින්න වැළැක්වීම.

Q2: පුද්ගලික ආරක්ෂාව සඳහා මට 100A MCCB RCD භාවිතා කළ හැකිද?

A2: 30mA ලෙස සකසා ඇත්නම් පමණි. ශ්රේණිගත ධාරාව (100A) බර පැටවීමේ ධාරිතාව නිර්වචනය කරයි; අවශේෂ සැකසුම (I△n) ආරක්ෂිත කාර්යය නිර්වචනය කරයි. කම්පන ආරක්ෂණය සඳහා, In කුමක් වුවත් I△n ≤30mA විය යුතුය.

Q3: RCD පරිපථයට බහු-අදියර බලය අවශ්ය වන්නේ ඇයි?

A3: එක් අදියරකින් පමණක් බලගන්වන්නේ නම්, තනි-අදියර අසමත් වීම කාන්දු ආරක්ෂණය අක්‍රීය කරයි. CDADA හි බහු-අදියර සැලසුම මඟින් අදියර අලාභයකදී හෝ අඩු වෝල්ටීයතාවකදී (50V දක්වා) පවා RCD ක්‍රියාකාරීව පවතින බව සහතික කරයි—ආරක්ෂිත අඛණ්ඩතාව සඳහා තීරනාත්මක වේ.

Q4: 4P කාන්දු වීම MCCB TT හෝ TN-S පද්ධති සඳහා සුදුසුද?

A4: ඔව්-එය TT, TN-S සහ IT පද්ධති සඳහා නිර්මාණය කර ඇත. 4P සැලසුම සියලු අදියර බිඳ දමයි, මධ්‍යස්ථව ඉහළට විශ්වාසදායක ලෙස පදනම් නොවන TT පද්ධති සඳහා අත්‍යවශ්‍ය වේ.

Q5: මොඩියුලර් RCD + MCCB සංයෝජනවලට වඩා CDADA තෝරා ගන්නේ ඇයි?

A5: CDADA DAM1L පිරිනැමීම්:

● කුඩා අඩිපාර (ඒකාබද්ධ එදිරිව උපාංග දෙකක්)

● සහතික කළ සම්බන්ධීකරණය (නොගැලපෙන අවදානමක් නැත)

● අඩු පිරිවැය සහ රැහැන් සංකීර්ණත්වය

● ඉහළ විශ්වසනීයත්වය (තනි මුද්‍රා තැබූ ඒකකය)

● ස්ථාවර-සංවේදී RCDs සමඟින්-අඩවි ගැලපුම් කළ නොහැක
