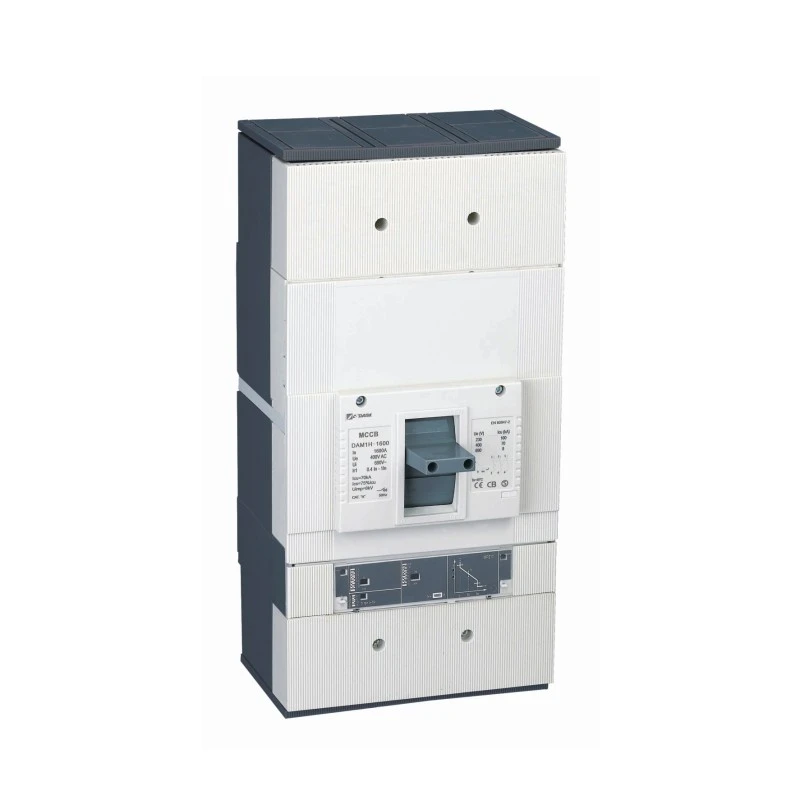

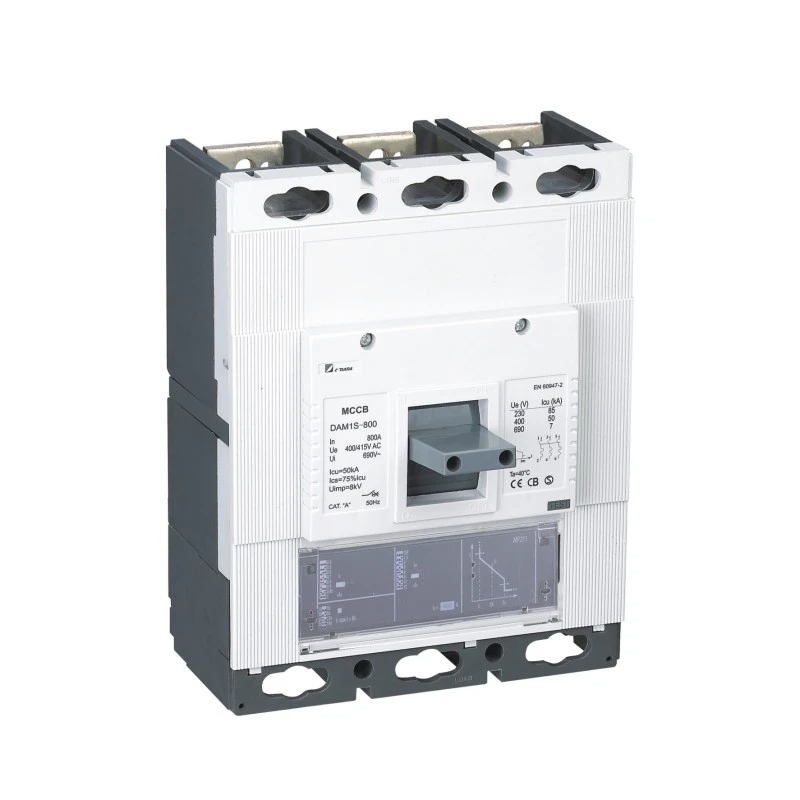

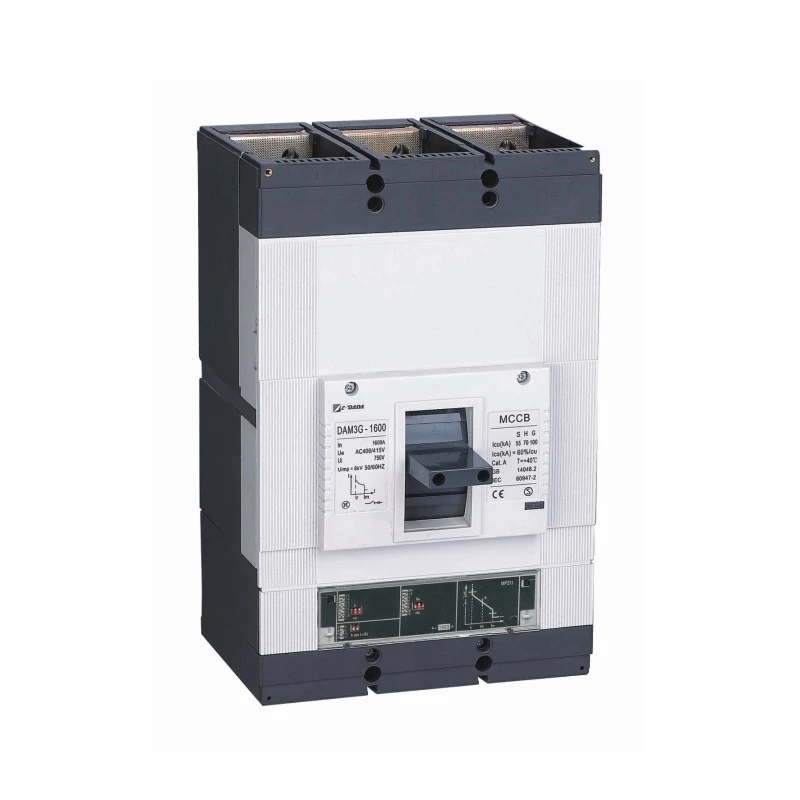

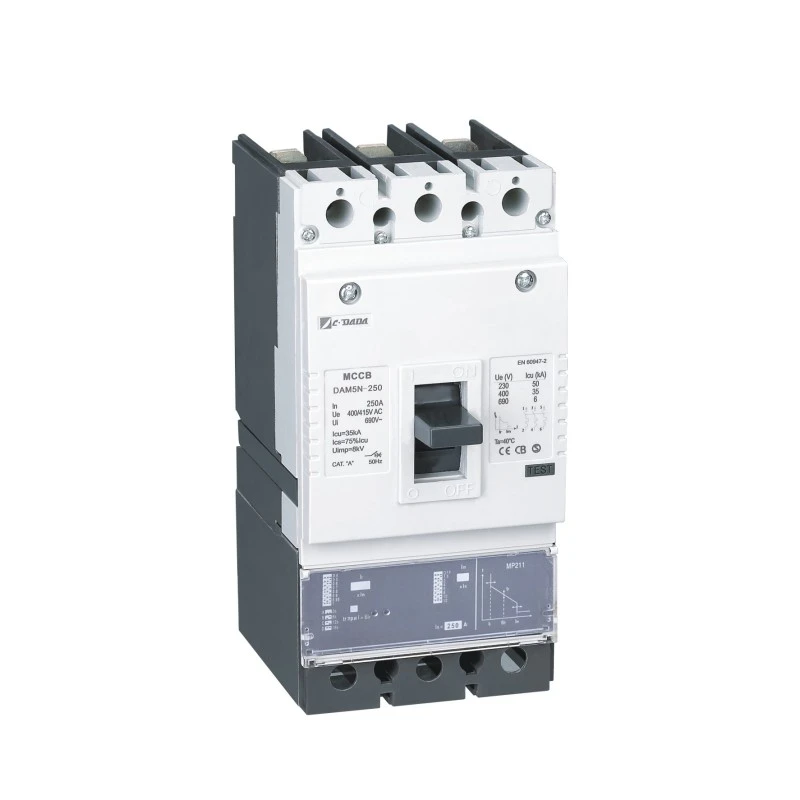

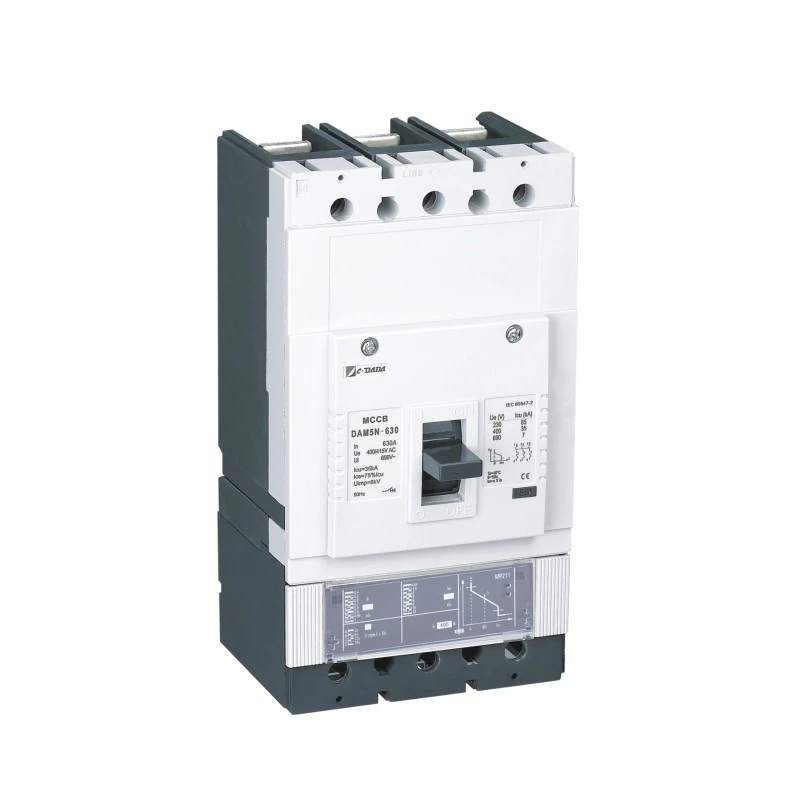

ඉලෙක්ට්‍රොනික් වර්ගයේ මෝල්ඩ් කේස් සර්කිට් බ්‍රේකර්

නිරවද්‍යතාවය, බුද්ධිය සහ විශ්වසනීයත්වය ඉල්ලා සිටින නවීන බල පද්ධති සඳහා, ෂැංහයි DADA Electric CO., LTD විසින් ඉලෙක්ට්‍රොනික වර්ගයේ අච්චු සහිත කේස් පරිපථ කඩනය. අඩු වෝල්ටීයතා ආරක්ෂණයේ නව ප්රමිතියක් සකස් කරයි. සාම්ප්‍රදායික තාප-චුම්බක බ්‍රේකර් මෙන් නොව, මෙම බුද්ධිමත් MCCB මයික්‍රොප්‍රොසෙසරය මත පදනම් වූ ඉලෙක්ට්‍රොනික චාරිකා ඒකකයක් භාවිතා කරමින් ඉතා නිවැරදි, ක්‍රමලේඛනය කළ හැකි අධි ධාරා ආරක්ෂණය - පරිසර උෂ්ණත්ව උච්චාවචනයන්ට ප්‍රතිශක්තිය ලබා දෙයි.

40% සිට 100% දක්වා වෙනස් කළ හැකි සැකසුම් සමඟ (තාප) සහ 1.5× සිට 12× In (චුම්බක), එය දත්ත මධ්‍යස්ථාන, කාර්මික කම්හල්, රෝහල් සහ පුනර්ජනනීය බලශක්ති පද්ධතිවල සංකීර්ණ සම්බන්ධීකරණය සඳහා අසමසම නම්‍යශීලී බවක් ලබා දෙයි. 400V/415V හිදී 100A සිට 1600A දක්වා ශ්‍රේණිගත කර ඇත, එය උසස් ක්‍රියාකාරීත්වය සමඟ සංයුක්ත නිර්මාණය ඒකාබද්ධ කරයි - සහ ඉලෙක්ට්‍රොනික උපකරණ අසමත් වුවද, අන්ත දෝෂ වලදී අසාර්ථක-ආරක්ෂිත සෘජු සංචාරය ඇතුළත් වේ.

ප්රධාන පිරිවිතර

මාදිලිය: CDADA DAM2 / DE Series (ඉලෙක්ට්‍රොනික් වර්ගයේ වාත්තු කරන ලද Circuit Breaker)

වර්ගය: ඉලෙක්ට්‍රොනික් මෝල්ඩ් කේස් සර්කිට් බ්‍රේකර්

පොලු: 3P / 4P

Rated Voltage (Ue): 400V / 415V AC

ශ්‍රේණිගත කළ ධාරාව (දී): 100A - 1600A

චාරිකා ඒකකය: ක්ෂුද්‍ර සකසනය මත පදනම් වූ ඉලෙක්ට්‍රොනික නිකුතුව

තාප ගැලපීම (Ir): 40% - 100% In

චුම්බක ගැලපීම (Im): 1.5× – 12× In

වාසි

★ පුළුල් පරාසය:100A සිට 1600A(AC)

★ සංයුක්ත මානයන්

★ වෙනස් කළ හැකි තාප සැකසුම (40-100%) තුළ.

★ වෙනස් කළ හැකි චුම්බක සැකසුම (1.5-12 වතාවක්) තුළ.

★ පුෂ් ටු ට්‍රිප් බොත්තම් ප්‍රතිපාදන.

★ ප්‍රධාන සහ චාප සම්බන්ධතා වෙන් කරන්න

★ පුළුල් පරාසයක උපාංග.

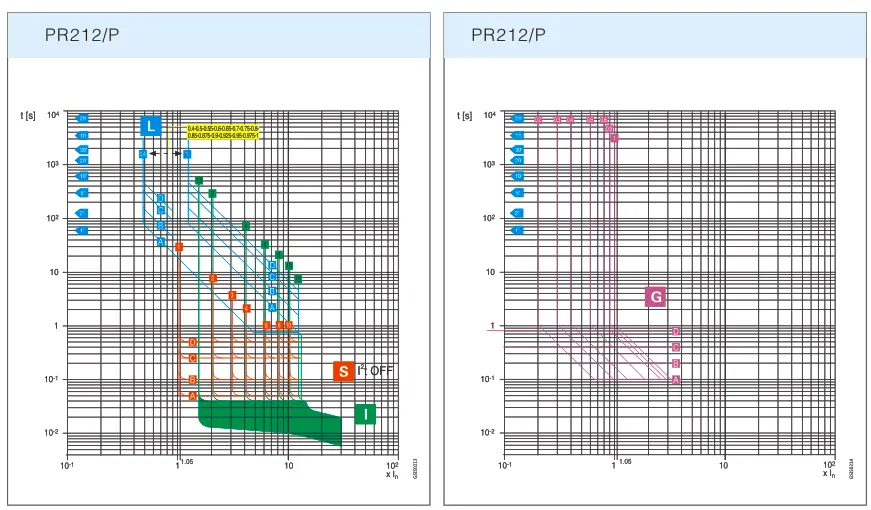

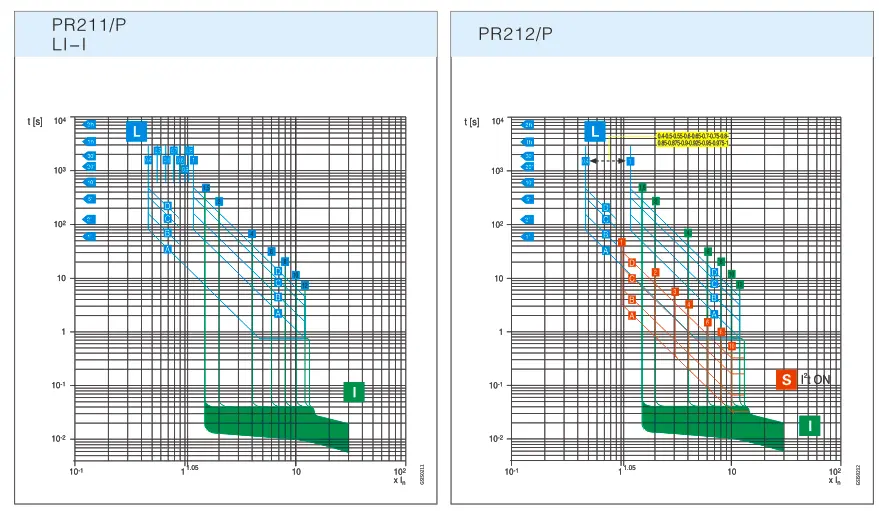

ඉලෙක්ට්‍රොනික මුදා හැරීමේ ලාක්ෂණික වක්‍රය

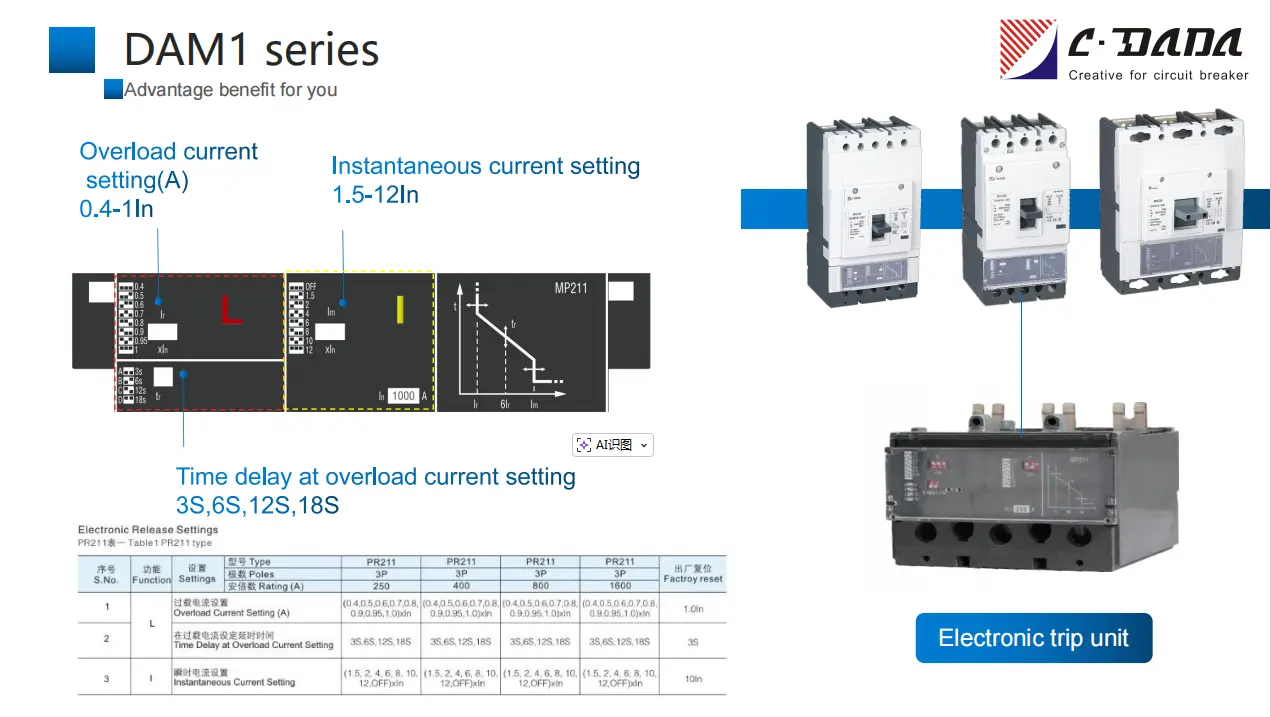

විදුලි පරාමිතීන්

වගුව 1 PR211 වර්ගය

එස්.අංක.

කාර්යය

සැකසීම්

ටයිප් කරන්න

PR211

PR211

PR211

PR211

කර්මාන්තශාලා යළි පිහිටුවීම

පොලු

3P

3P

3P

3P

ශ්රේණිගත කිරීම (A)

250

400

800

1600

1

L

අධි බර වත්මන් සැකසීම (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0අඟල්

2

අධි බර වත්මන් සැකසීමේදී කාල ප්‍රමාදය

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

ක්ෂණික ධාරා සැකසුම

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10අඟල්

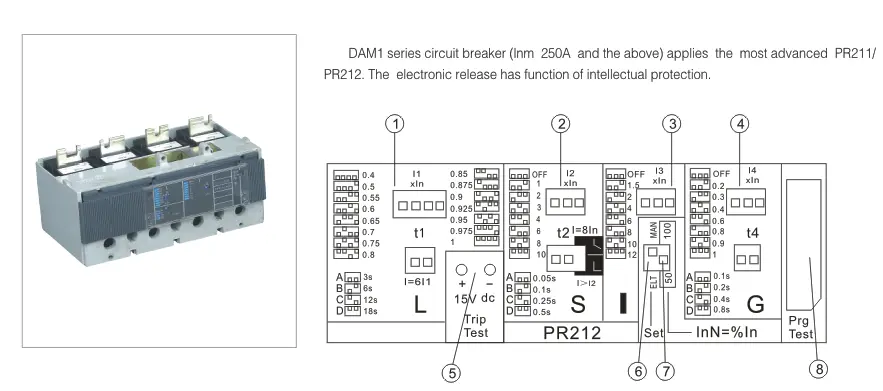

වගුව 2 PR212 වර්ගය

එස්.අංක.

කාර්යය

සැකසීම්

ටයිප් කරන්න

PR212

PR212

PR212

PR212

කර්මාන්තශාලා යළි පිහිටුවීම

පොලු

3P

3P

3P

3P

ශ්රේණිගත කිරීම (A)

250

400/630

800

1600

1

L

අධි බර වත්මන් සැකසීම (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0අඟල්

2

අධි බර වත්මන් සැකසීමේදී කාල ප්‍රමාදය

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

කෙටි - පරිපථ ධාරා සැකසුම (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6අඟල්

4

කෙටි පරිපථ ධාරා සැකසීමේදී කාල ප්‍රමාදය

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

ක්ෂණික ධාරා සැකසුම

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10අඟල්

6

G

බිම් දෝෂ වත්මන් සැකසුම (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0අඟල්

7

බිම් දෝෂ සැකසීමේදී කාල ප්‍රමාදය

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

විද්යුත් හෝ ඉලෙක්ට්රොනික පරාමිතීන් තෝරා ගැනීම

ශ්‍රිතය SET (ELT/MAN මාරු කරන්න)

9

ශුන්ය රේඛාවේ ඩිප් ස්විචයේ පරාමිතීන් සැකසීම සඳහා භාවිතා වේ

InN=%In, 50/100 මාරු කරන්න

10

සම්බන්ධතා මිනුම් උපාංගය සඳහා සොකට්

පැනල් සොකට්

CDADA ඉලෙක්ට්‍රොනික MCCB තෝරා ගන්නේ ඇයි?

★ සැබෑ බුද්ධිය, ස්වයංක්‍රීයකරණය පමණක් නොවේ
මයික්‍රොප්‍රොසෙසරය ධාරා තරංග ආකෘති අඛණ්ඩව විශ්ලේෂණය කරයි, නිශ්චිත ප්‍රතිලෝම-කාලය, නිශ්චිත-කාලය සහ ක්ෂණික ආරක්ෂාව සක්‍රීය කරයි - තාපය හෝ වයසට යාම හේතුවෙන් ප්ලාවිතය නොමැතිව.

★ Fail-Safe Design
ඉලෙක්ට්‍රොනික පරිපථය අසමත් වුවද, සෘජු විද්‍යුත් චුම්භක අගුලක් මගින් දැඩි කෙටි පරිපථ වලදී බ්‍රේකර් චාරිකා සහතික කරයි - IEC 60947-2 ආරක්ෂක අතිරික්ත අවශ්‍යතා සපුරාලයි.

★ සුපිරි සම්බන්ධීකරණය
Ultra-wide ගැලපුම් පරාසයන් (40-100% Ir, 1.5-12× Im) ඉහළ/පහළ උපාංග සමඟ පරිපූර්ණ සම්බන්ධීකරණයකට ඉඩ සලසයි - ඇනහිටීම් කලාප අවම කිරීම.

★ අනාගත-සාක්ෂි යටිතල පහසුකම්
ගොඩනැගිලි කළමනාකරණ පද්ධති (BMS) හෝ ස්මාර්ට් ජාල වෙත ඒකාබද්ධ කිරීම සඳහා විකල්ප සන්නිවේදන මොඩියුල (Modbus RTU, Profibus) සමඟ අනුකූල වේ.

★ ගෝලීය ගුණාත්මකභාවය, තරඟකාරී මිල

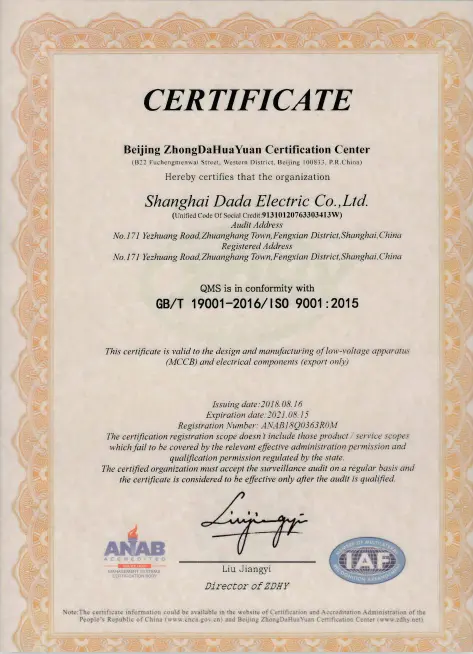

ISO 9001 යටතේ ෂැංහයි හි නිෂ්පාදනය කරන ලද, ජාත්‍යන්තර සහතික සහිතව-ආසියානු පිරිවැය කාර්යක්ෂමතාවයෙන් යුරෝපීය මට්ටමේ කාර්ය සාධනයක් ලබා දෙයි.

★ නිෂ්පාදන සංවර්ධනය, වැඩිදියුණු කිරීම සහ අභිරුචිකරණය කෙරෙහි අවධානය යොමු කළ ඉංජිනේරුවන් 15 දෙනෙකුගෙන් යුත් කැපවූ කණ්ඩායමක් අප සතුව ඇත.

අයිඩියල් යෙදුම්

දත්ත මධ්‍යස්ථාන: නිරවද්‍ය වරණීය චාරිකා සමඟින් කැස්කැඩින් අසාර්ථක වීම වළක්වන්න

රෝහල්: ජීවිත ආධාරක පද්ධති සඳහා අඛණ්ඩ බලය සහතික කිරීම

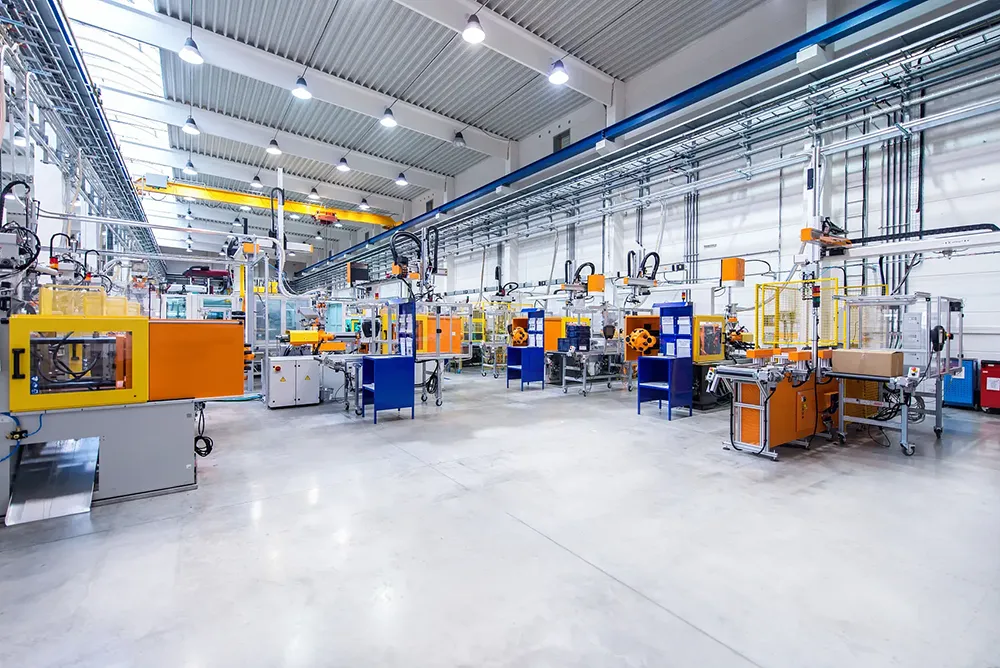

කාර්මික ස්වයංක්‍රීයකරණය: VFDs, soft starters සහ robotics සමඟ සම්බන්ධීකරණය කරන්න

සූර්ය/සුළං ගොවිපල: විචල්‍ය උත්පාදන පැතිකඩවලට අනුගත වන්න

ස්මාර්ට් වාණිජ ගොඩනැගිලි: අමතර මීටර නොමැතිව බලශක්ති අධීක්ෂණය සබල කරන්න

නිතර අසන ප්රශ්න (FAQ)

Q1: ඉලෙක්ට්‍රොනික MCCB තාප-චුම්බක එකකට වඩා වෙනස් වන්නේ කුමක් ද?

A1: ඉලෙක්ට්‍රොනික් වර්ගයේ මෝල්ඩ් කේස් සර්කිට් බ්‍රේකර් ධාරා විශ්ලේෂණය කිරීමට සහ ඉහළ නිරවද්‍යතාවයකින් චාරිකා අවුලුවාලීමට මයික්‍රොප්‍රොසෙසරයක් භාවිතා කරයි. ඒවා පරිසර උෂ්ණත්වයට බලපාන්නේ නැත, පුළුල් ගැලපුම් පරාසයන් ලබා දෙයි, සහ bimetal/solenoid මත පදනම් වූ තාප-චුම්බක වර්ග මෙන් නොව, පැටවුම් දත්ත ලොග් කිරීම සැපයිය හැක.

Q2: 1600A ඉලෙක්ට්‍රොනික MCCB 4-ධ්‍රැව වින්‍යාසයෙන් ලබා ගත හැකිද?

A2: ඔව්—සියලුම CDADA ඉලෙක්ට්‍රොනික MCCBs 250A සිට 1600A දක්වා 3P සහ 4P අනුවාද දෙකෙන්ම ලබා ගත හැක.

Q3: කෙටි පරිපථයක් තුළ ඉලෙක්ට්‍රොනික චාරිකා ඒකකය අසමත් වුවහොත් කුමක් සිදුවේද?

A3: බ්‍රේකරයට යාන්ත්‍රික උපස්ථයක් ඇතුළත් වේ: ආන්තික දෝෂ ධාරා (>12×In), චුම්බක අගුලක් සෘජු විවරයක් ප්‍රේරණය කරයි - ඉලෙක්ට්‍රොනික නොබැඳි වුවද ආරක්ෂාව සහතික කරයි.

Q4: මට තත්‍ය කාලීන වත්මන් අගයන් නිරීක්ෂණය කළ හැකිද?

A4: ඔව්-ඉලෙක්ට්‍රොනික චාරිකා ඒකකය තෝරාගත හැකි කාල කවුළු හරහා ක්ෂණික, උපරිම, මිනිත්තු සහ සාමාන්‍ය ධාරාව සංදර්ශන කරයි (උදා: පැය 24), බලශක්ති කළමනාකරණය සඳහා ප්‍රයෝජනවත් වේ.

Q5: අනෙකුත් බුද්ධිමත් MCCB සන්නාමවලට ​​වඩා CDADA තෝරා ගන්නේ ඇයි?

A5: CDADA පිරිනැමීම්:

● සැබෑ ද්විත්ව පරාස ගැලපුම් හැකියාව (බොහෝ තරඟකරුවන් Im ≤10× දක්වා සීමා කරයි)

● අසාර්ථක-ආරක්ෂිත යාන්ත්‍රික උපස්ථය (සියලු "ඉලෙක්ට්‍රොනික" MCCB වලට මෙය නොමැත)

● සංයුක්ත ප්‍රමාණය-වෙනස් කිරීමකින් තොරව ලෙගසි පැනල් වලට ගැලපේ

● ශක්තිමත් ගෝලීය සහතික කළඹ (ASTA, KEMA, CE)

● ඉංග්‍රීසියෙන් තාක්ෂණික සහාය සමඟ OEM-හිතකාමී මිලකරණය
