6KA 10kA කුඩා පරිපථ කඩනය

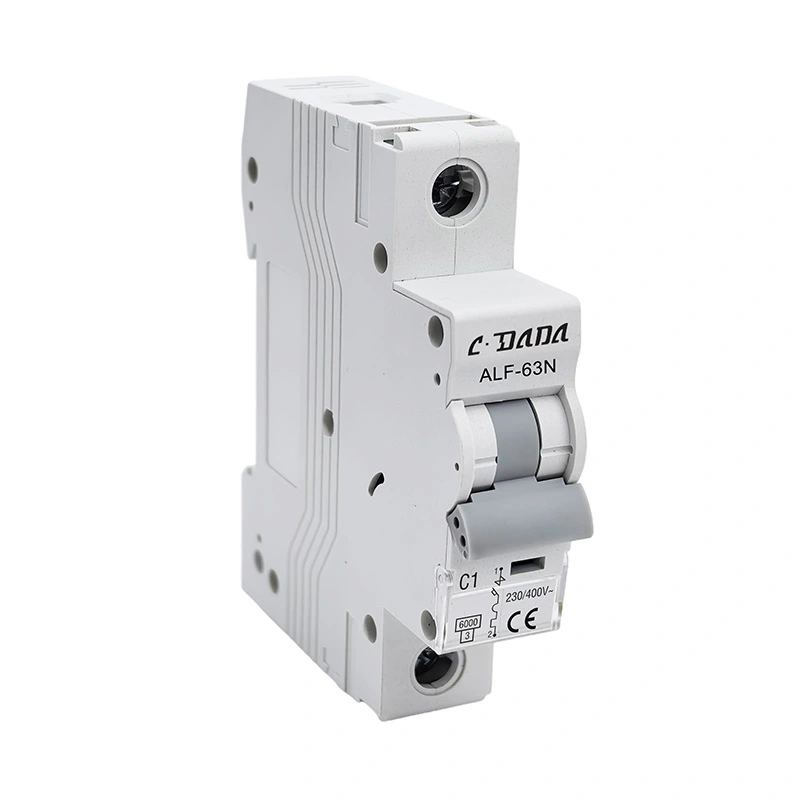

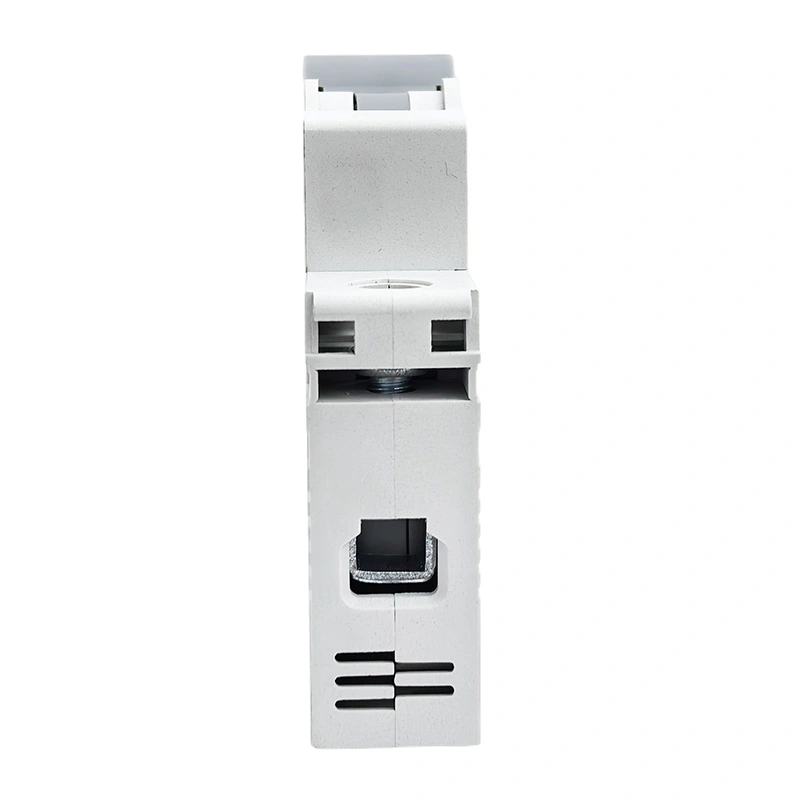

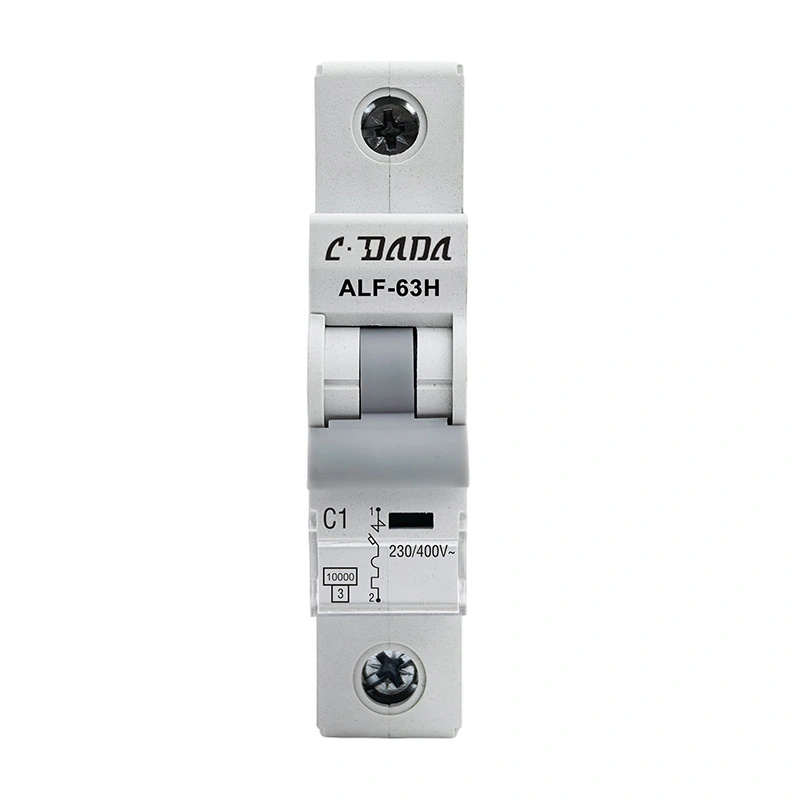

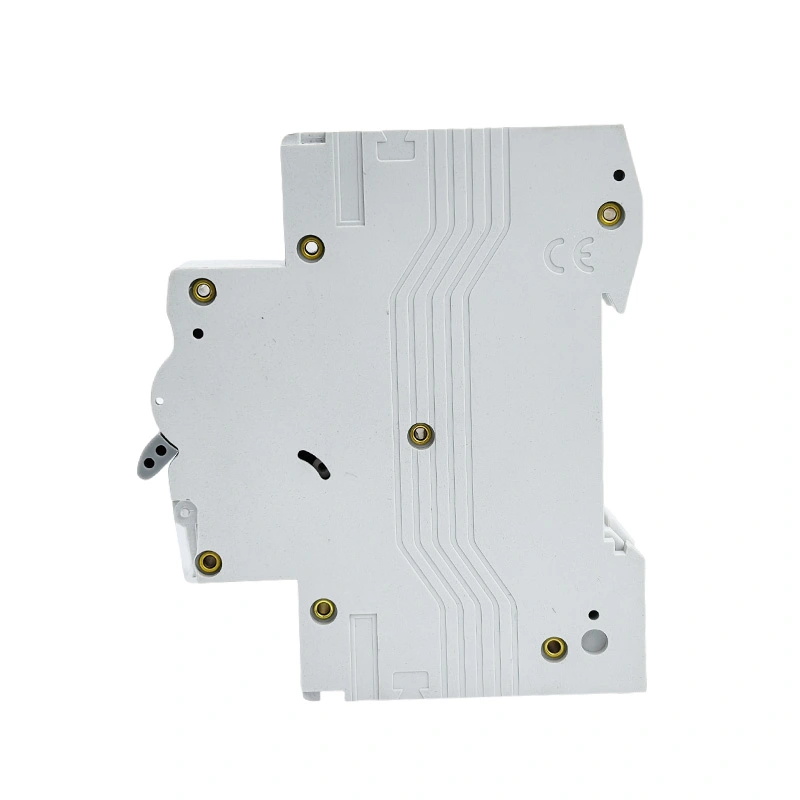

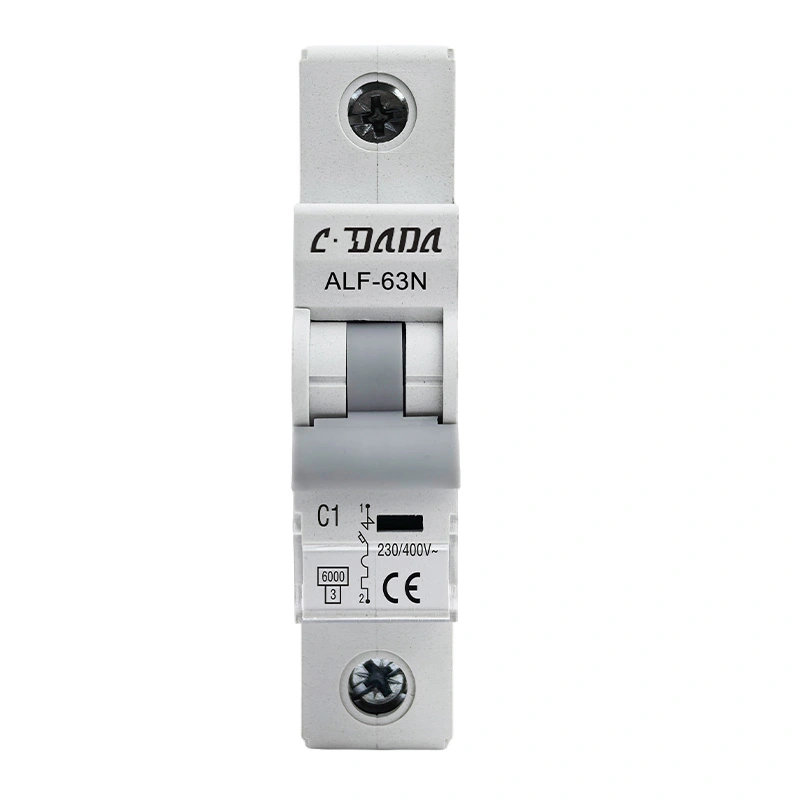

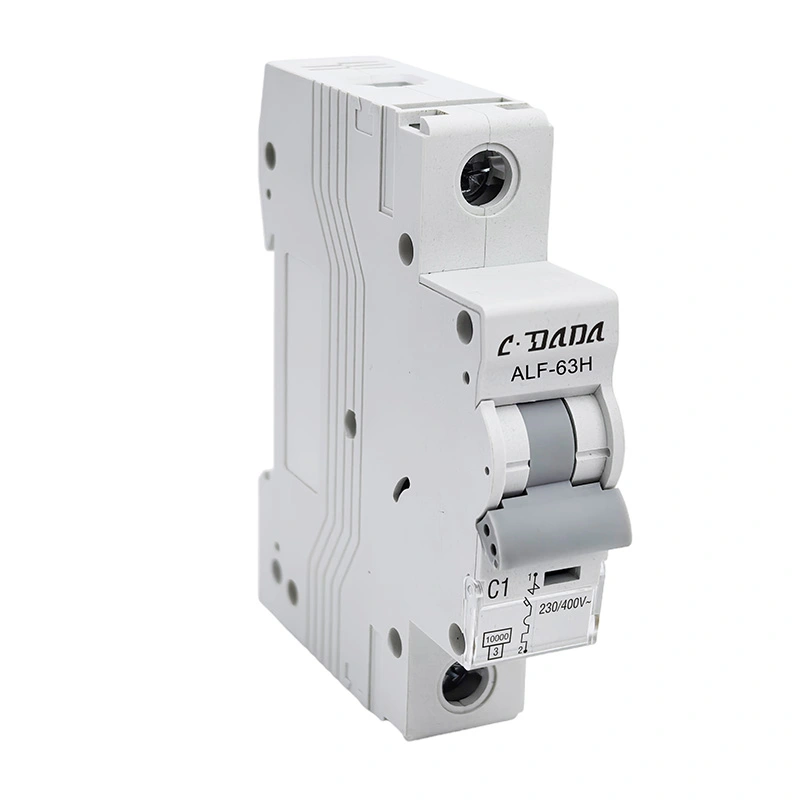

ALF-63N/H ශ්‍රේණියේ ඉහළ කඩන 6KA 10kA Miniature Circuit Breaker (MCB), IEC60898 ප්‍රමිතියට අනුකූල වේ, MCB විශ්වසනීය කාර්ය සාධනය, නිරවද්‍ය ආරක්ෂිත ක්‍රියාකාරිත්වය, කෙටි මුදා හැරීමේ කාලය සහ ඉහළ බිඳීමේ ධාරිතාව, කුඩා පරිමාව වැනි ලක්ෂණ ඇත. එය ස්පර්ශක, ස්විච් ගියර් සහ විදුලි උපකරණවල බහුලව භාවිතා වේ.

CDADA අමතා ඔබගේ නිෂ්පාදකයා ලෙස අපව තෝරාගන්න, අපට OEM/ODM සේවා ලබා දිය හැක.

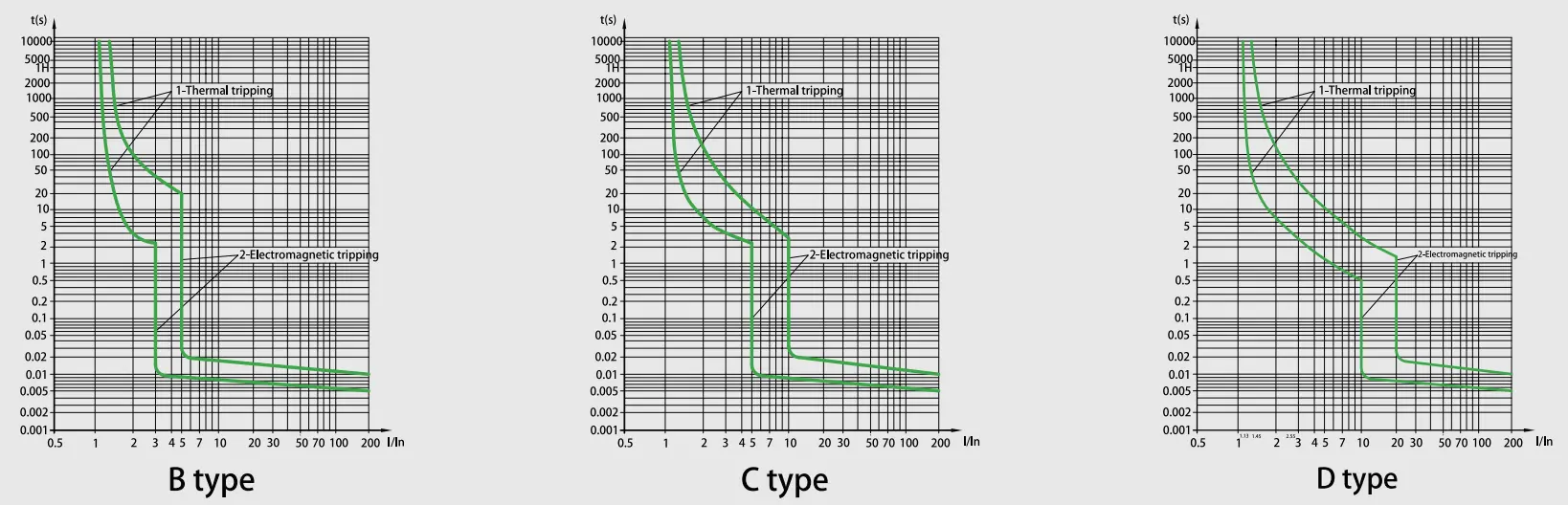

ලාක්ෂණික වක්‍රය

තාක්ෂණික පිරිවිතර

ALF-63N/H ශ්‍රේණි 6KA 10kA කුඩා පරිපථ කඩනය
සම්මතය	EN/IEC60898-1
බිඳීමේ ධාරිතාව (kA)	6,10
ආරක්ෂාව	අධි බර සහ කෙටි පරිපථයට එරෙහිව
ශ්‍රේණිගත කළ ධාරාව(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ශ්‍රේණිගත වෝල්ටීයතාව(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
ශ්‍රේණිගත ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතාවය Uimp(kV)	4
ශ්‍රේණිගත පරිවාරක වෝල්ටීයතාව Ui(V)	500
බලශක්ති සීමා කිරීමේ ආවරණයක්	3
පරිසර උෂ්ණත්වය (℃)	-25~+40,උපරිම.95% ආර්ද්‍රතාවය
තාප මෙහෙයුම් සීමාව	1.13xln පැයක් ඇතුළත ගමනක් නැත
	පැයක් ඇතුළත 1.45xIn Tripping
චුම්බක මෙහෙයුම්	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
පොලු ගණන	1P,1P+N,2P,3P,3P+N සහ 4P
සංචාරයේ වර්ගය	තාප / චුම්බක මුදා හැරීම
පර්යන්ත ධාරිතාව	16mm² නම්‍යශීලී හෝ 25mm² දෘඩ 25A දක්වා ශ්‍රේණිගත කිරීම්
	25mm² නම්‍යශීලී හෝ 35mm²rigid 32A සිට 63A දක්වා ශ්‍රේණිගත කිරීම්
ආරක්ෂණ උපාධිය	IP20
ස්ථාපනය	35mm DIN දුම්රිය මත සවි කිරීම
පළල	කණුවකට 17.8 මි.මී

පරිපථ කඩන මුදා හැරීමේ ලක්ෂණය

නැත.	ශ්‍රේණිගත මුදා හැරීමේ ධාරාව (A)	ආරම්භක තත්වය	ධාරාව පරීක්ෂා කරන්න	නිශ්චිත වේලාව	ප්රතිඵලය ලබා ගත යුතුය	අදහස්
1	1-63	සීතල තත්වය	1.13 අඟල්	t≤1h	සංචාරය නොවන
2	1-63	පෙර පරීක්ෂණය මත	1.45ln	t<1h	සංචාරය	නිශ්චිත අගය දක්වා ධාරාව තත්පර 5 කින් ස්ථාවරව සැකසීම
3	≤32	සීතල තත්වය	අඟල් 2.55	1s	සංචාරය
	32 තුළ
4	1-63	සීතල තත්වය	3ඉන්	t≤0.1s	සංචාරය නොවන	B වර්ගය
			5අඟල්	t<0.1s	සංචාරය	B වර්ගය
			5ln 10 කින්	t≤0.1s	සංචාරය නොවන	C වර්ගය
			10අඟල්	t<0.1s	සංචාරය	C වර්ගය
			මිලියන 20 ක්	t≤0.1s	සංචාරය නොවන	D වර්ගය
				t<0.1s	සංචාරය	D වර්ගය

විඳදරාගැනීම (මෙහෙයුම්)

ප්රවර්ගය	මෙහෙයුම් සයිකල්	මෙහෙයුම් සංඛ්යාතය	ශ්රේණිගත ධාරාව
විදුලි විඳදරාගැනීම	4000	240/h	1-32
		120/h	40-63
යාන්ත්රික විඳදරාගැනීම	10000	240/h	1-63

විශේෂාංග

★ Ultra-High Short-circuit Breaking Capacity

උසස් චාප පාලන තාක්‍ෂණය කර්මාන්ත ප්‍රමිතීන් හා සසඳන විට ඉහළ බාධා කිරීම් ධාරිතාවක් අත්කර ගනී, ආන්තික දෝෂ තත්ත්ව යටතේ කාර්මික ශ්‍රේණියේ විදුලි පද්ධති සඳහා විශ්වාසනීය ආරක්ෂාවක් සහතික කරයි.

★ ද්විත්ව මාදිලියේ සම්බන්ධතා අතුරුමුහුණත

ඒකාබද්ධ දෙමුහුන් පර්යන්ත සැලසුම දෘඩ බස්බාර් ඩොකින් සහ නම්‍යශීලී කේබල් කලම්ප යන දෙකටම සහය වන අතර, විවිධ ස්ථාපන අවස්ථා සඳහා මෙවලම් රහිත අනුවර්තනය සක්‍රීය කරන අතරම රැහැන් කාලය 40% කින් අඩු කරයි.

★ දීර්ඝායුෂ සඳහා බලශක්ති ගබඩා යාන්ත්‍රණය

10,000 යාන්ත්‍රික චක්‍ර විඳදරාගැනීමක් සහිත වසන්ත ආධාරක මෙහෙයුම් පද්ධතිය, ඇඳුම්-හානිකරණ තාක්ෂණය ඇතුළත්

★ උසස් සංයුක්ත සංවෘත

කීර්තිය-ප්‍රතිරෝධී, තාප ප්‍රතිරෝධී සහ ආවේග-ප්‍රතිරෝධී ගුණාංග සමඟ අන්තර්ගත දෝෂ සිදුවීම් සඳහා චාප නිවාදැමීමේ කුටි ඒකාබද්ධ කර ඇත.

★ ගතික ධාරා-සීමිත ස්ථල විද්‍යාව

බුද්ධිමත් ඉඩ-හරහා බලශක්ති යටපත් කිරීම උපරිම දෝෂ ධාරා 65-80% කින් අඩු කරයි, 30% සමස්ත පද්ධති පිරිවැය අඩු කිරීමේ හැකියාව සමඟ පහළ උපාංග පිරිවිතර ප්‍රශස්තකරණය සක්‍රීය කරයි.

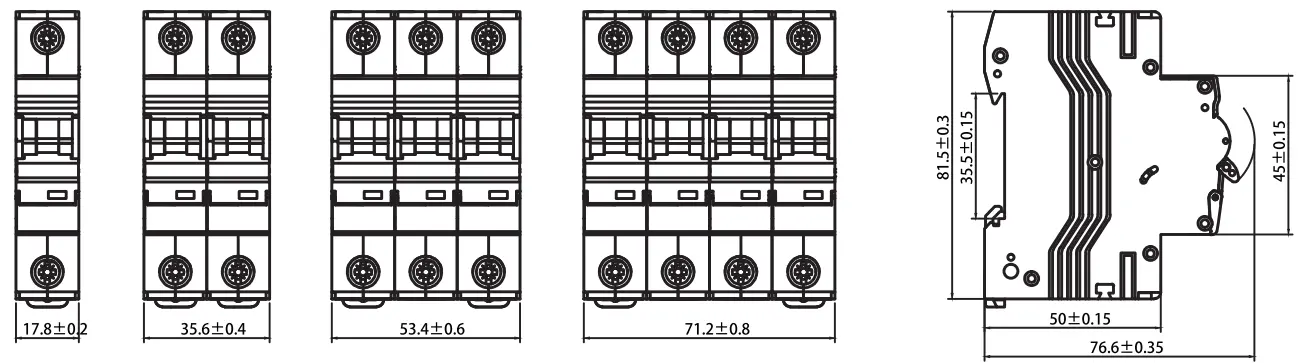

දළ සටහන් මානයන්

යෙදුම් අවස්ථා

★ නේවාසික: නිවාස ආරක්ෂාව සඳහා පාරිභෝගික ඒකක සහ බෙදාහැරීමේ පුවරු.

★ කාර්මික: ස්පර්ශක, ස්විච්ජියර් සහ බර විදුලි උපකරණ ආරක්ෂා කිරීම.

★ වාණිජ: ඉහළ බිඳෙන විශ්වසනීයත්වයක් අවශ්‍ය කාර්යාල ගොඩනැගිලි සහ සාප්පු සංකීර්ණ.

තත්ත්ව පාලනය සහ සම්මත පරීක්ෂාව

★ සෑම CDADA MCB එකක්ම IEC60898-1 සමඟ අනුකූල වීම සහතික කිරීම සඳහා දැඩි පරීක්ෂණයකට භාජනය වේ:

★ Thermal Tripping Test: 1.13In (සංචාරය නොවන) සහ 1.45In (පැය 1ක් ඇතුළත සංචාරය) තහවුරු කර ඇත.

★ චුම්බක ට්‍රිපිං පරීක්ෂණය: B, C, සහ D ලක්ෂණ සඳහා නිරවද්‍ය නිකුතුව පරීක්ෂා කිරීම.

★ විදුලි විඳදරාගැනීම: මෙහෙයුම් චක්‍ර 4,000ක් සඳහා පරීක්ෂා කර ඇත.

★ යාන්ත්‍රික විඳදරාගැනීම: චක්‍ර 10,000ක් සඳහා සත්‍යාපනය කර ඇත.

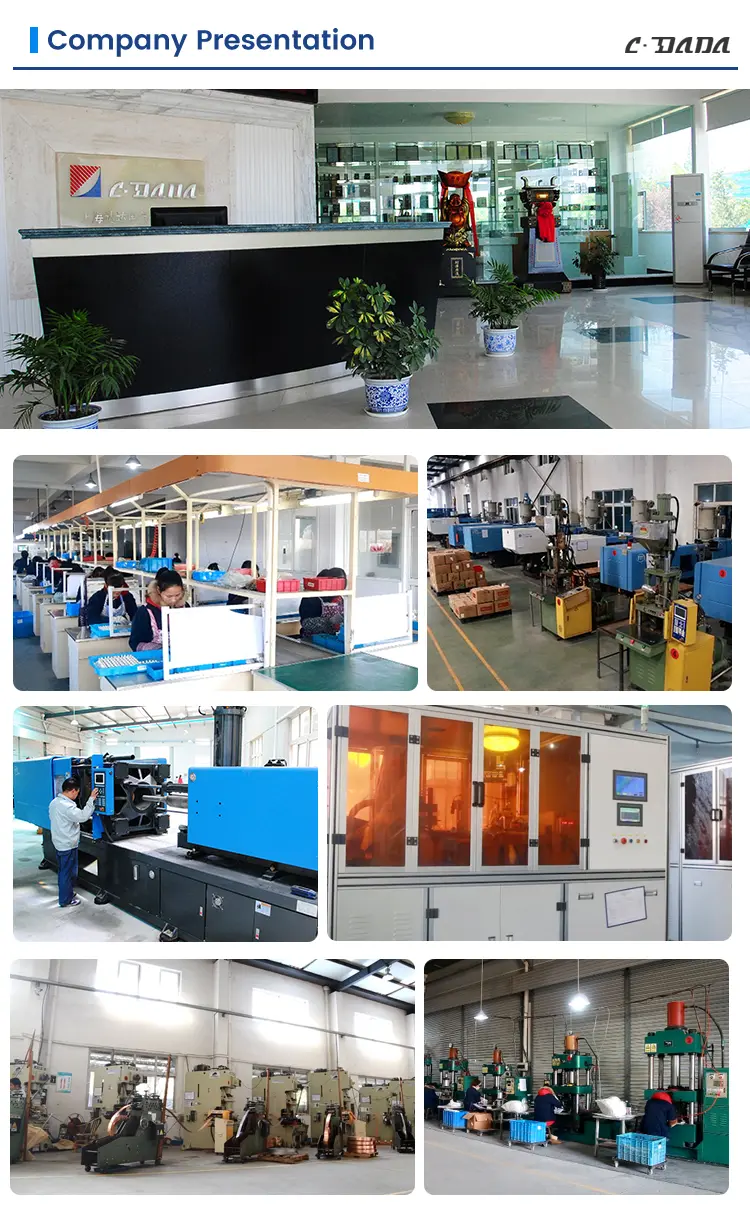

කර්මාන්තශාලා ශක්තිය සහ සහාය
