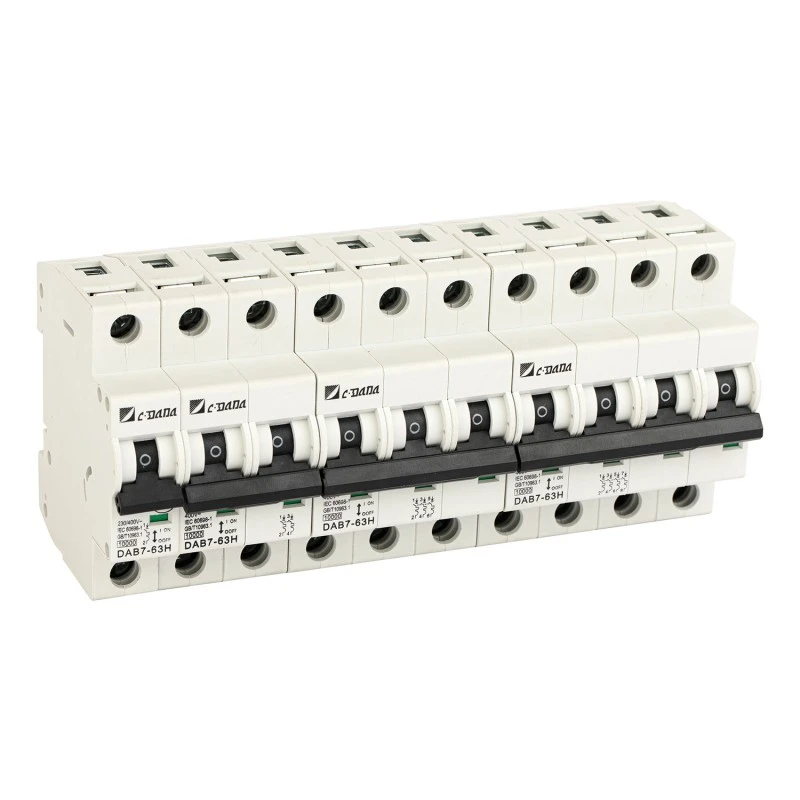

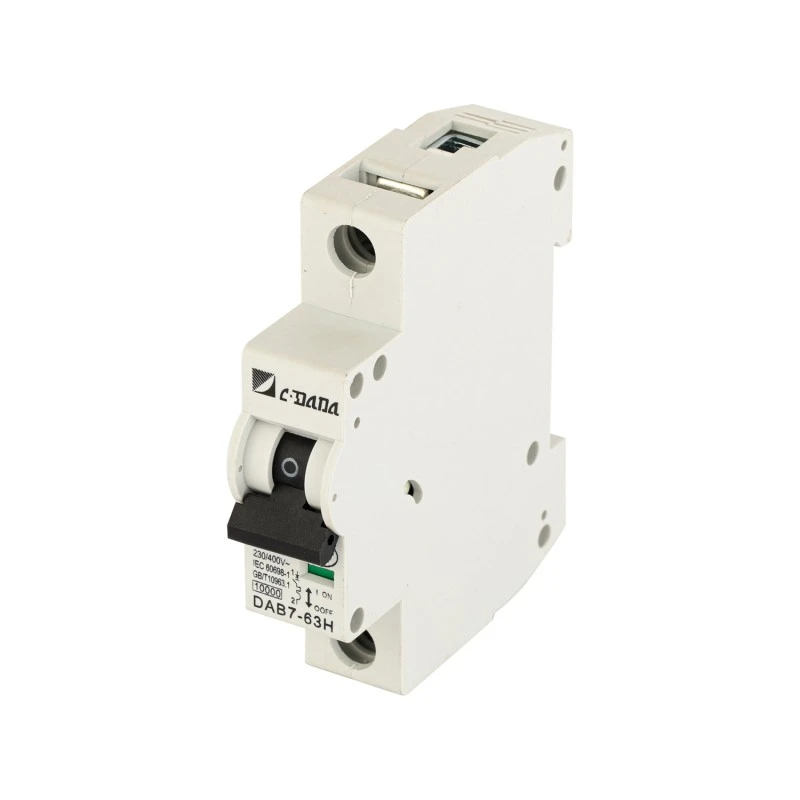

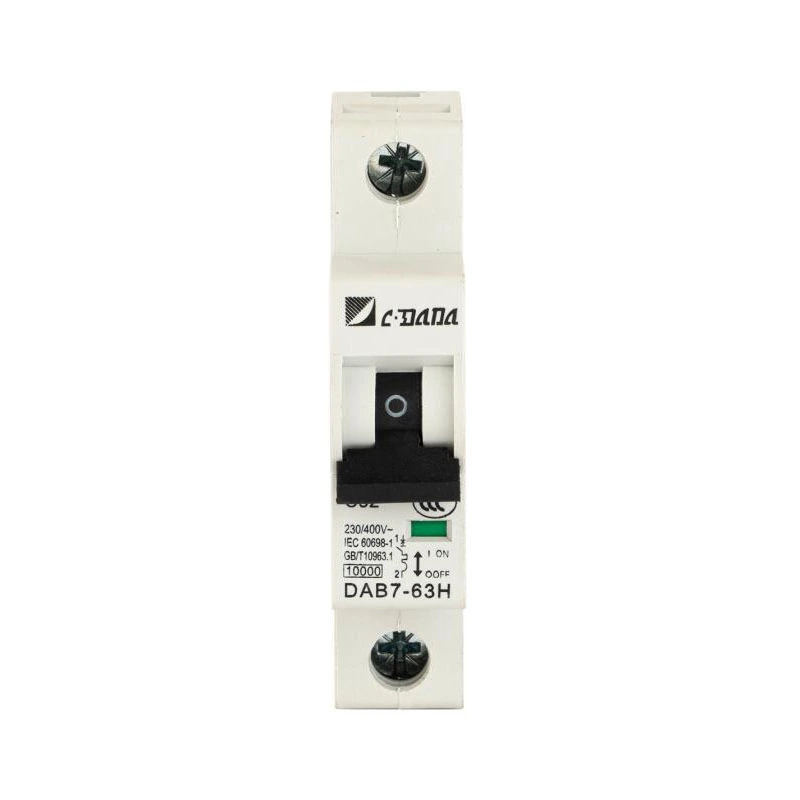

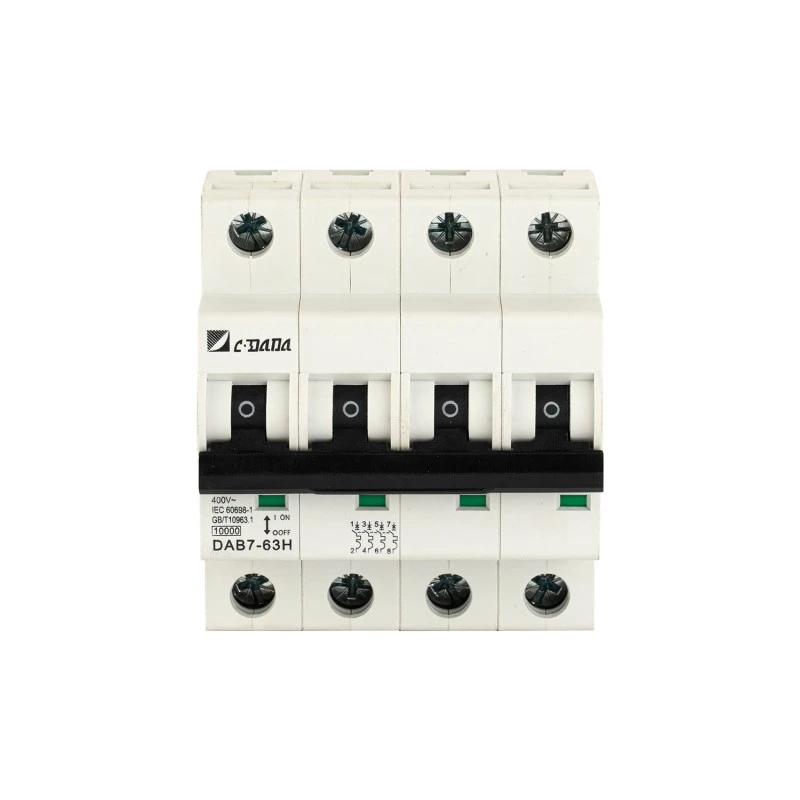

10KA AC Miniature Circuit Breaker
Model:DAB7-63H
10KA AC Miniature Circuit Breaker යනු CE, CB, ASTA, SEMKO, සහ ROHS සහතිකය සහිත විශ්වසනීය නිෂ්පාදකයෙකු වන CDADA විසින් පිරිනමනු ලබන උසස් සහ ඉහළ කාර්යසාධනයක් සහිත නිෂ්පාදනයකි. 1P/2P/3P, 6–63A, කාර්මික සහ වාණිජ පැනල් සඳහා වඩාත් සුදුසුය. ඉහළ 10kA බිඳීමේ ධාරිතාව, -40 ° C සිට + 50 ° C ක්රියාකාරිත්වය, රිදී-මිශ්ර ලෝහ සම්බන්ධතා. OEM සහ තොග ඇණවුම් සාදරයෙන් පිළිගනිමු.
වැඩි දෝෂ සහිත ධාරා සහ වැඩි දියුණු කළ ආරක්ෂාව සාකච්ඡා කළ නොහැකි ඉල්ලුම් යෙදුම් සඳහා, CDADA DAB7-63H 10KA AC Miniature Circuit Breaker කුඩා ආකෘතියකින් කාර්මික ශ්රේණියේ ආරක්ෂාව සපයයි. LTD., Shanghai DADA Electric CO., LTD. විසින් නිර්මාණය කරන ලද, මෙම 10kA කුඩා පරිපථ කඩනය සැලසුම් කර ඇත්තේ කණ්ඩායම් පැනල්, නේවාසික, වාණිජ සහ සැහැල්ලු කාර්මික සැකසුම්වල බෙදාහැරීමේ පුවරු සඳහා වන අතර-වර්තමාන ශ්රේණිගත කිරීම් 8 ක් හරහා විශ්වාසදායක තාප (අධික බර) සහ විද්යුත් චුම්භක (කෙටි පරිපථ) ආරක්ෂාවක් ලබා දෙයි (6A-1P/2)
CE, CB, ASTA, සහ SEMKO වෙත සහතික කර ඇති එය දැඩි ගෝලීය ආරක්ෂණ ප්රමිතීන් සපුරාලයි. උසස් 13-තහඩු චාප කුටියක්, රිදී අඩංගු ස්පර්ශ මිශ්ර ලෝහයක් සහ ද්විත්ව සම්බන්ධතා විකල්ප (PIN/FORK) සමඟින්, DAB7-63H වේගවත් චාප වඳ වී යාම, අඩු තාප අලාභය සහ දිගු විදුලි ආයු කාලය-නිතර මාරුවීම් හෝ ඉහළ පරිසර උෂ්ණත්වයන් යටතේ පවා සහතික කරයි.
ප්රධාන පිරිවිතර
මාදිලිය: DAB7-63H මාලාව
වර්ගය: AC Miniature Circuit Breaker (MCB)
බිඳීමේ ධාරිතාව: 10kA @ 230/400V AC

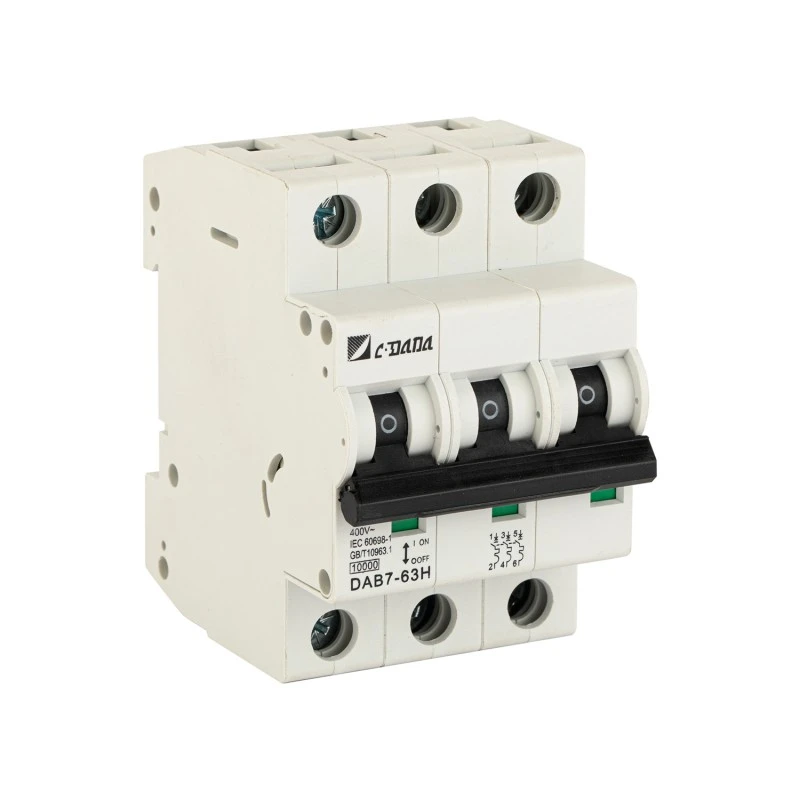

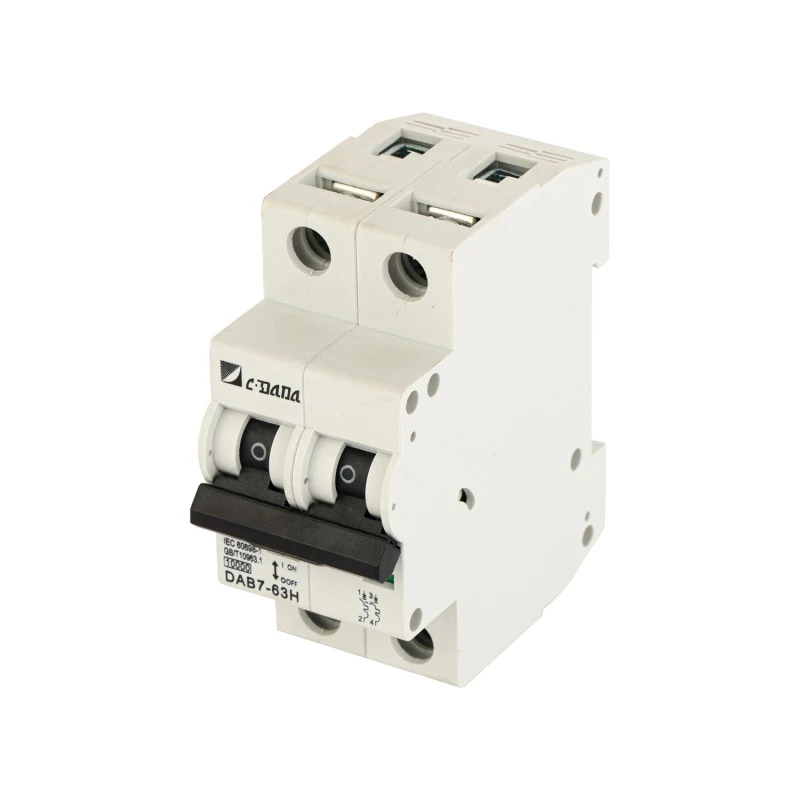

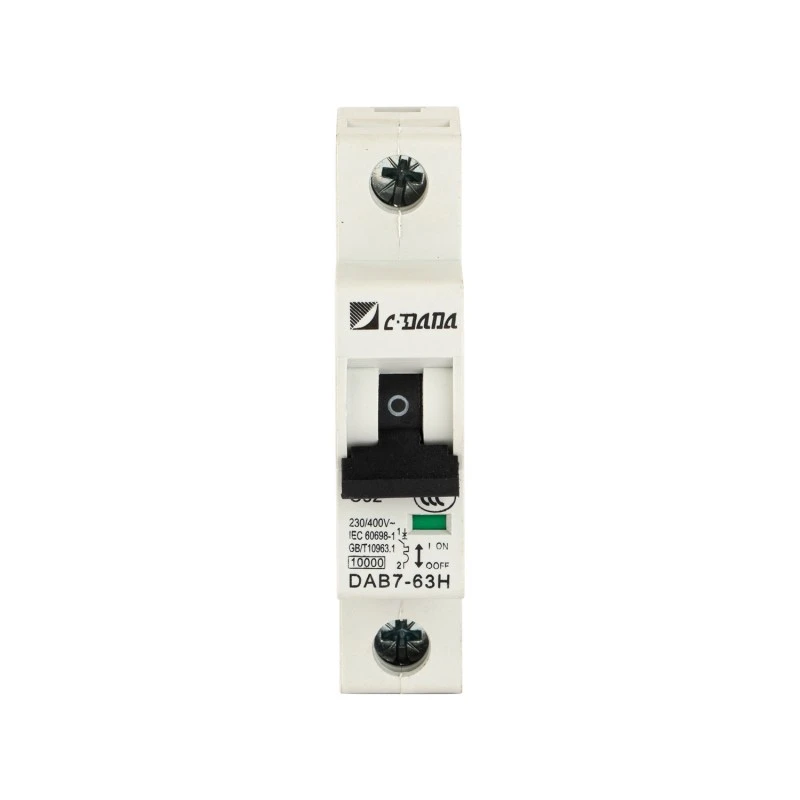

පොලු: 1P, 2P, 3P
ශ්රේණිගත කළ ධාරාව (තුළ): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A
මෙහෙයුම් උෂ්ණත්වය: -40°C සිට +50°C

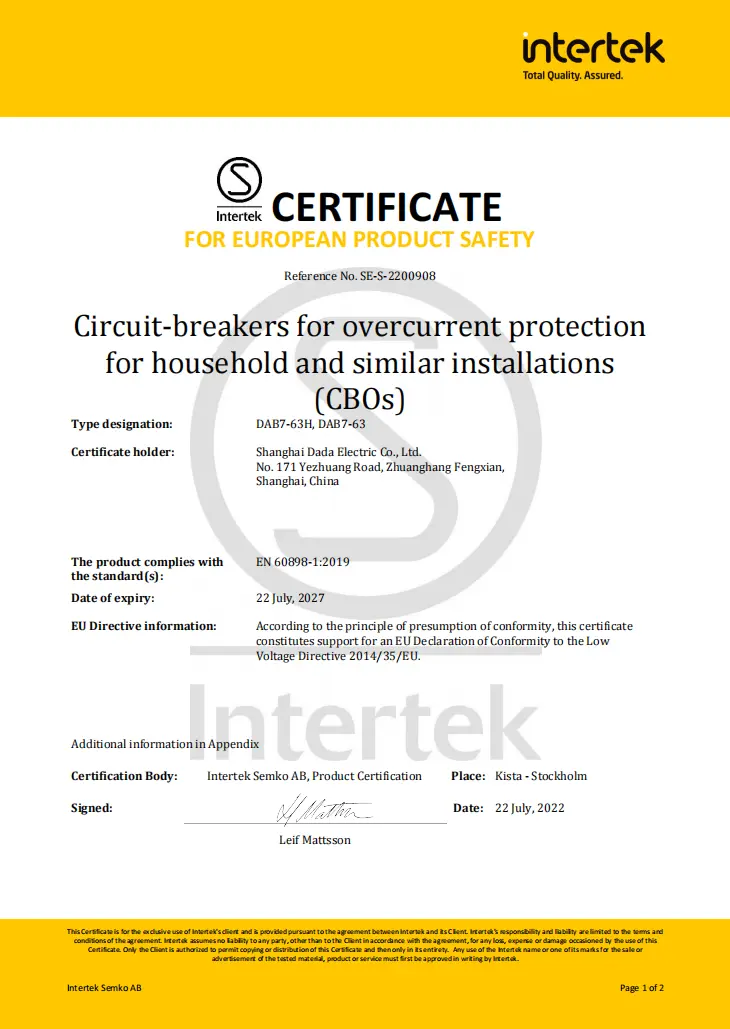

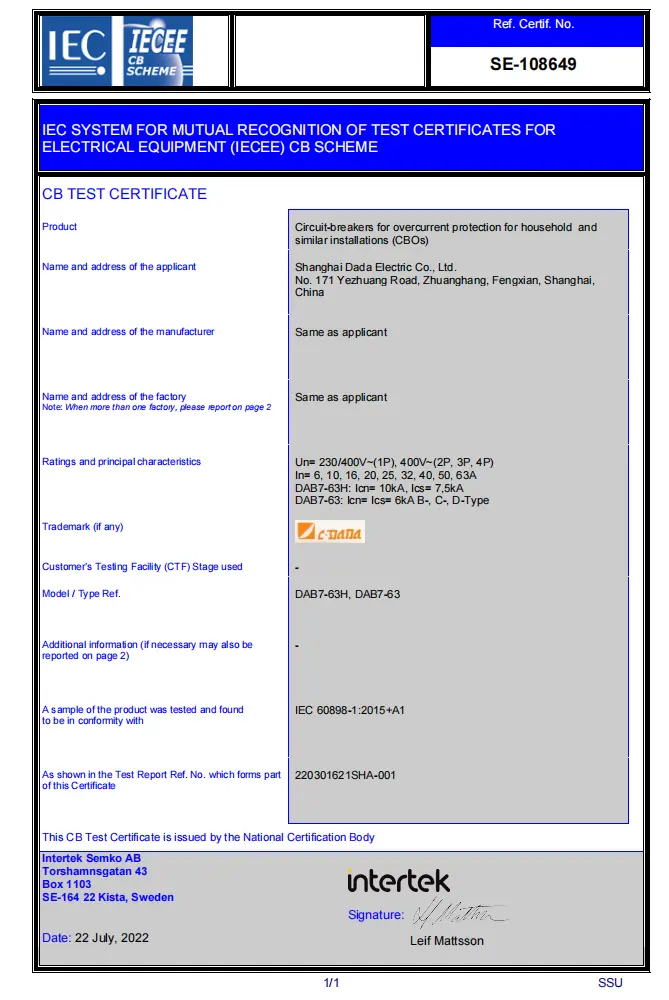

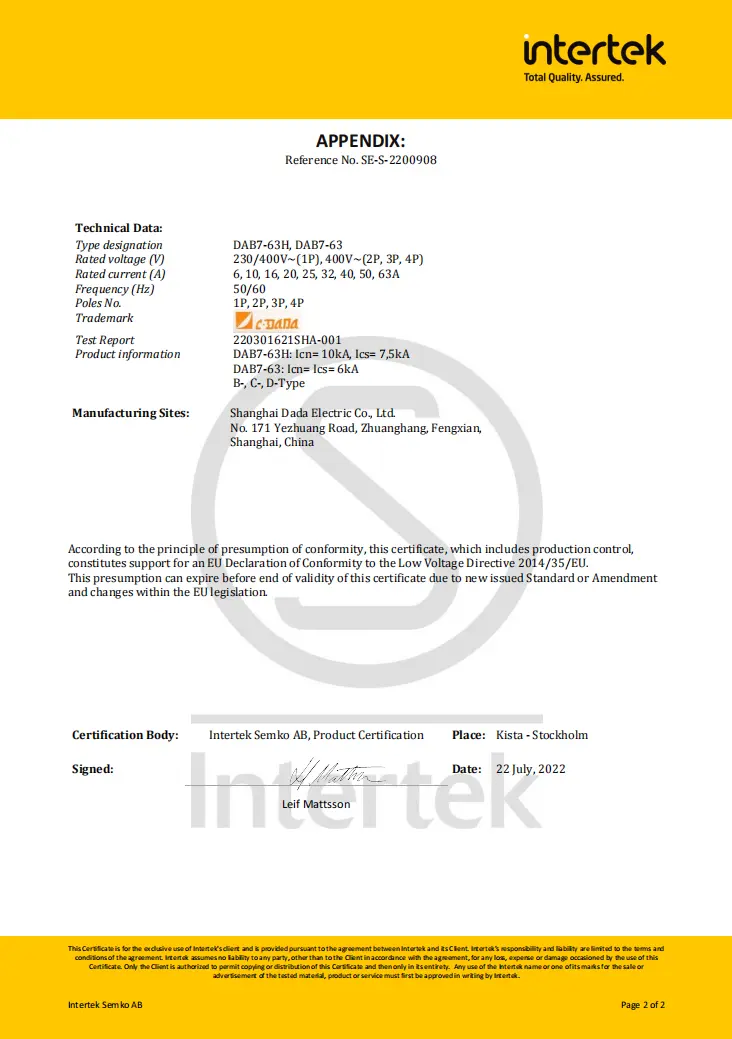

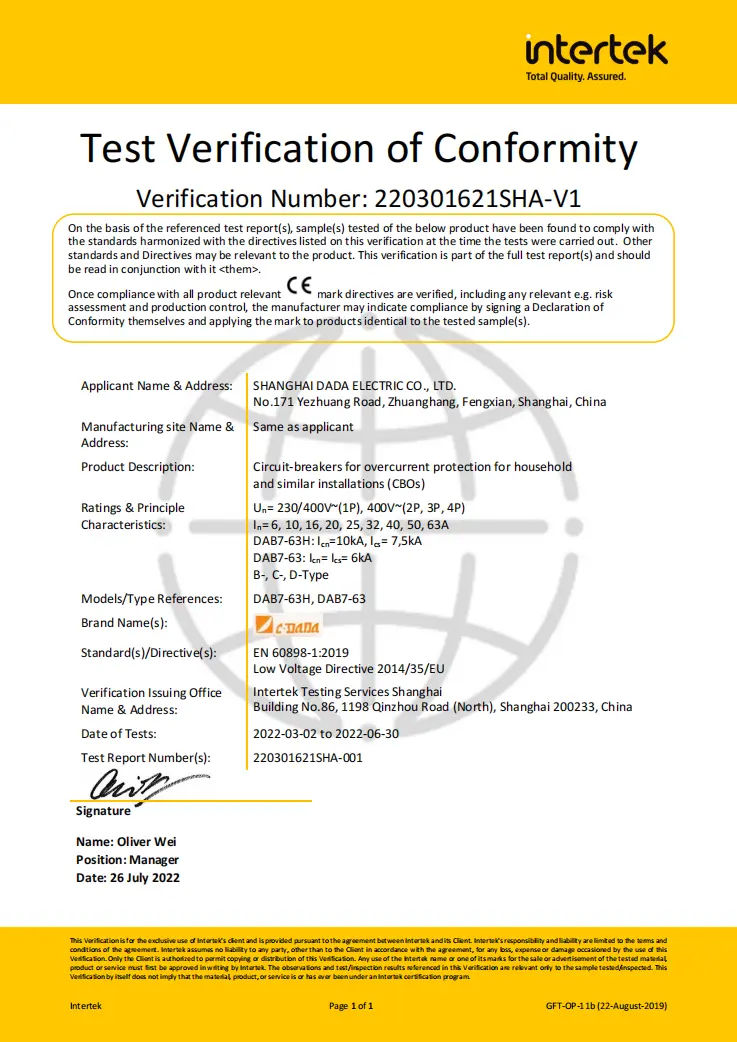

සහතික: CE, CB, ASTA, SEMKO

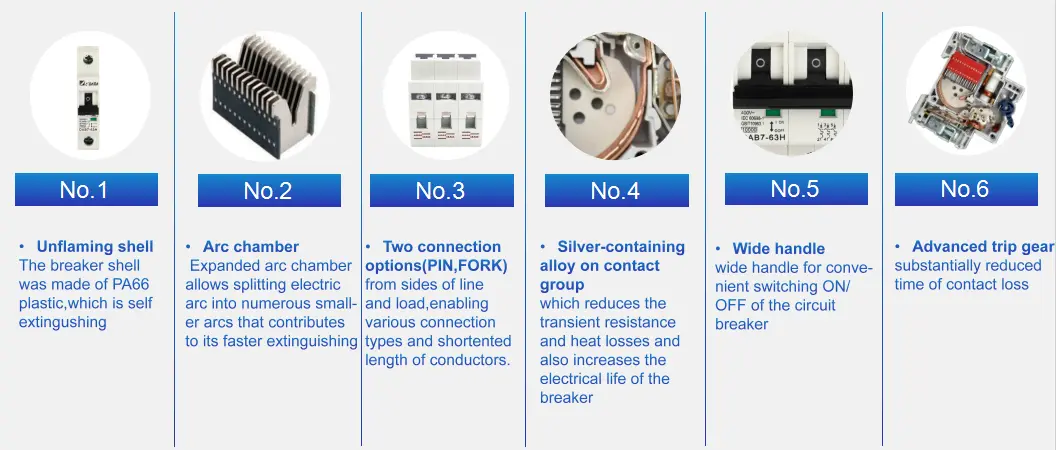

ප්රධාන සැලසුම් විශේෂාංග:
13-තහඩු චාප කුටිය → අතිශය වේගවත් චාප බෙදීම සහ වඳ වී යාම
රිදී-මිශ්ර ලෝහ සම්බන්ධතා → අඩු ප්රතිරෝධය, දිගු ආයු කාලයක්
ද්විත්ව පර්යන්ත විකල්ප: PIN හෝ FORK (රේඛාව සහ පැටවීම පැත්ත)
දෘශ්ය සක්රිය / අක්රිය / චාරිකා දර්ශක කවුළුව
පහසු මෙහෙයුම් සඳහා පුළුල් ergonomic හසුරුව
ගිනිදැල්-ප්රතිරෝධී, කහ පැහැති නිවාස (UL94 V-0 සමාන)
+ / - හරස් ක්රියාකාරී හිස් සහිත සුපිරි ව්යවර්ථ ඉස්කුරුප්පු (3 Nm දක්වා පරීක්ෂා කර ඇත).
ද්විත්ව අගුලු දැමීමේ ස්ථාන සහිත DIN රේල් අගුල → ආරක්ෂිත සවි කිරීම
තාක්ෂණික දත්ත පත්රිකාව
|
MCB DAB7-63 |
|||||||
|
සාමාන්ය බල බෙදාහැරීමේ ආරක්ෂාව සඳහා (IEC/EN 60898-1) |
|
|
|
|
|||
|
පොලු |
1P |
2P |
3P |
4P |
|||
|
විදුලි කාර්ය සාධනය |
|||||||
|
කාර්යයන් |
කෙටි පරිපථ ආරක්ෂාව, අධි බර ආරක්ෂාව, හුදකලා කිරීම, පාලනය |
||||||
|
ශ්රේණිගත සංඛ්යාත f (Hz) |
50-60Hz |
||||||
|
ශ්රේණිගත ක්රියාකාරී වෝල්ටීයතා Ue V AC |
230/400 කි |
400 |
|||||
|
ශ්රේණිගත ධාරාව (A) |
1,2,3,4,5,6,10,16,20,25,32,40,50,63 |
||||||
|
ශ්රේණිගත පරිවරණය කළ වෝල්ටීයතා Ui (V) |
500 |
||||||
|
ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතා Uimp kV |
4 |
||||||
|
ක්ෂණික පැදීමේ වර්ගය |
DAB7-63N |
B/C/D |
|||||
|
DAB7-63H |
B/C/D |
||||||
|
ශ්රේණිගත කෙටි පරිපථ Icn(kA) |
DAB7-63N |
6 |
|||||
|
DAB7-63H |
10 |
||||||
|
මුදා හැරීමේ වර්ගය |
තාප චුම්බක වර්ගය |
||||||
|
සේවා කාලය (O~C) |
යාන්ත්රික |
සැබෑ වටිනාකම |
20000 |
||||
|
සම්මත අගය |
4000 |
||||||
|
විදුලි |
සැබෑ වටිනාකම |
8000 |
|||||
|
සම්මත අගය |
4000 |
||||||
|
සම්බන්ධතාවය සහ ස්ථාපනය |
|||||||
|
ආරක්ෂණ උපාධිය |
IP20 |
||||||
|
වයර් mm² |
1~35 |
||||||
|
වැඩ කරන උෂ්ණත්වය |
-5 ～+40℃ |
||||||
|
ආර්ද්රතාවය සහ තාපය සඳහා ප්රතිරෝධය |
පන්තිය 2 |
||||||
|
මුහුදට ඉහලින් උන්නතාංශය |
≤2000 |
||||||
|
සාපේක්ෂ ආර්ද්රතාවය |
+20℃ , ≤90% ;+40℃ , ≤50% |
||||||
|
දූෂණ උපාධිය |
2 |
||||||
|
ස්ථාපන පරිසරය |
පැහැදිලි කම්පනය සහ කම්පනය වළක්වා ගන්න |
||||||
|
ස්ථාපන පන්තිය |
II පන්තිය, III පන්තිය |
||||||
|
සවි කිරීම |
DIN35 දුම්රිය |
||||||
|
උපාංග සමඟ සංයෝජනය |
|||||||
|
සහායක සම්බන්ධතා |
ඔව් |
||||||
|
අනතුරු ඇඟවීමේ සම්බන්ධතාවය |
ඔව් |
||||||
|
ෂන්ට් මුදා හැරීම |
ඔව් |
||||||
|
අඩු වෝල්ටීයතා මුදා හැරීම |
ඔව් |
||||||
|
සහායක සම්බන්ධතා + අනතුරු ඇඟවීමේ සම්බන්ධතා |
ඔව් |
||||||
|
මානයන්(mm) (WxHxL) |
a |
18 |
36 |
54 |
72 |
||
|
b |
80 |
80 |
80 |
80 |
|||
|
c |
72 |
72 |
72 |
72 |
|||
CDADA AC MCB 10kA තෝරා ගන්නේ ඇයි?
★ කුඩා ආකෘතියේ කාර්මික ශ්රේණියේ කාර්ය සාධනය
සම්මත MCBs 6kA පිරිනමන අතර, DAB7-63H හි 10kA ශ්රේණිගත කිරීම එය ප්රධාන සැපයුමට සමීප ස්ථාන සඳහා සුදුසු කරයි - එනම් පහළම මාලය බෙදාහැරීමේ කාමර, වාණිජ බිම්, හෝ සැහැල්ලු කාර්මික වැඩමුළු වැනි- අනාගත දෝෂ ධාරා වැඩි වේ.★ වැඩි දියුණු කළ ආරක්ෂාව සහ කල්පැවැත්ම
● ගිනි නොදැමෙන කවචය ජ්වලනයට සහ දුර්වර්ණ වීමට ප්රතිරෝධී වේ
● ද්විත්ව නිවාදැමීමේ ජාලකය උණුසුම් වායු පිටවීම වළක්වයි
● සංචාර-නිදහස් යාන්ත්රණය හසුරුව ක්රියාත්මක වුවද විසන්ධි වීම සහතික කරයි
★ අඩු ජීවිත කාලය
රිදී-මිශ්ර ලෝහ සම්බන්ධතා සහ ප්රශස්ත පර්යන්ත තාප අලාභ සහ ස්පර්ශක වෙල්ඩින් අඩු කරයි, සේවා කාලය දීර්ඝ කරයි-විශේෂයෙන් ඉහළ චක්ර යෙදුම්වල.★ ගෝලීය පිළිගැනීම
ASTA (UK), SEMKO (Nordic), CE (EU) සහ CB (ගෝලීය) සමඟින්, CDADA MCBs රටවල් 70කට අධික සංඛ්යාවක පිළිගනු ලැබේ - අපනයනය-නැඹුරු පැනල් සාදන්නන් සඳහා වඩාත් සුදුසුය.
★ ස්ථාපකය-හිතකාමී නිර්මාණය
★ පුළුල් හසුරුව = පහසු මෙහෙයුම
★ හරස් ක්රියාකාරී ඉස්කුරුප්පු = අතහැර දැමූ ගාංචු නැත
★ පැහැදිලි තත්ත්ව කවුළුව = ක්ෂණික දෘශ්ය රෝග විනිශ්චය

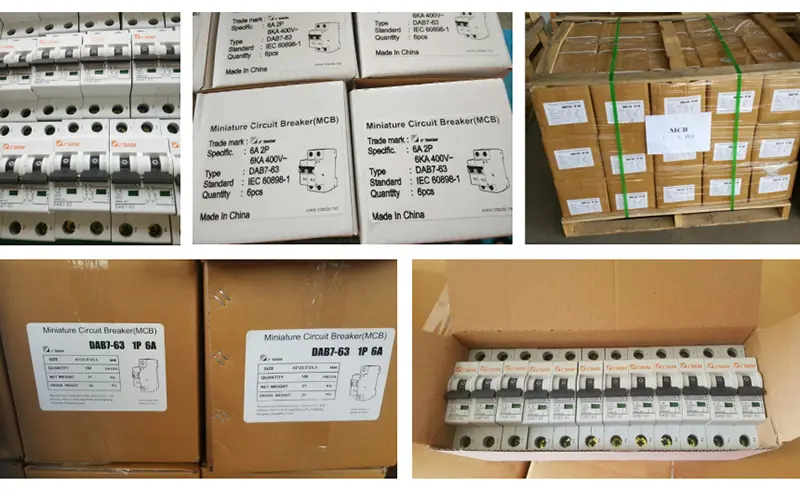

★ ඉහළ ශක්තියකින් යුත් පෙට්ටි, පැලට් ආරක්ෂණය, දිගු දුර අපනයන ප්රවාහනයට හොඳයි
★ යහපත් ඇණවුම් සඳහා ඉක්මන් බෙදාහැරීමේ කාලය.
අයිඩියල් යෙදුම්
වාණිජ ගොඩනැගිලි: බිම් බෙදාහැරීමේ පැනල්, සේවාදායක කාමර, සිල්ලර වෙළඳසැල්
සැහැල්ලු කර්මාන්තය: යන්ත්ර පාලන පරිපථ, කුඩා මෝටර් පෝෂක, වැඩමුළු සොකට්
පොදු යටිතල පහසුකම්: පාසල්, රෝහල්, රජයේ කාර්යාල
අධි-ඝනත්ව නේවාසික: මධ්යගත මිනුම් සහිත මහල් නිවාස
අපනයන පැනල: ජාත්යන්තර සහතිකය අවශ්ය ව්යාපෘති සඳහා
නිතර අසන ප්රශ්න
Q1: 6kA සහ 10kA MCBs අතර වෙනස කුමක්ද?
A1: 10kA MCB වලට ඉහළ දෝෂ ධාරා වලට ආරක්ෂිතව බාධා කළ හැක - කෙටි-පරිපථ මට්ටම් 6kA ඉක්මවන ට්රාන්ස්ෆෝමරයට හෝ ප්රධාන ආදායම් ලබන්නන්ට සමීප ස්ථාපනය සඳහා ඒවා සුදුසු කරයි. වාණිජ/කාර්මික උප පුවරු වල 10kA භාවිතා කරන්න; 6kA සාමාන්යයෙන් නිවාසවල අවසාන පරිපථ සඳහා ප්රමාණවත් වේ.

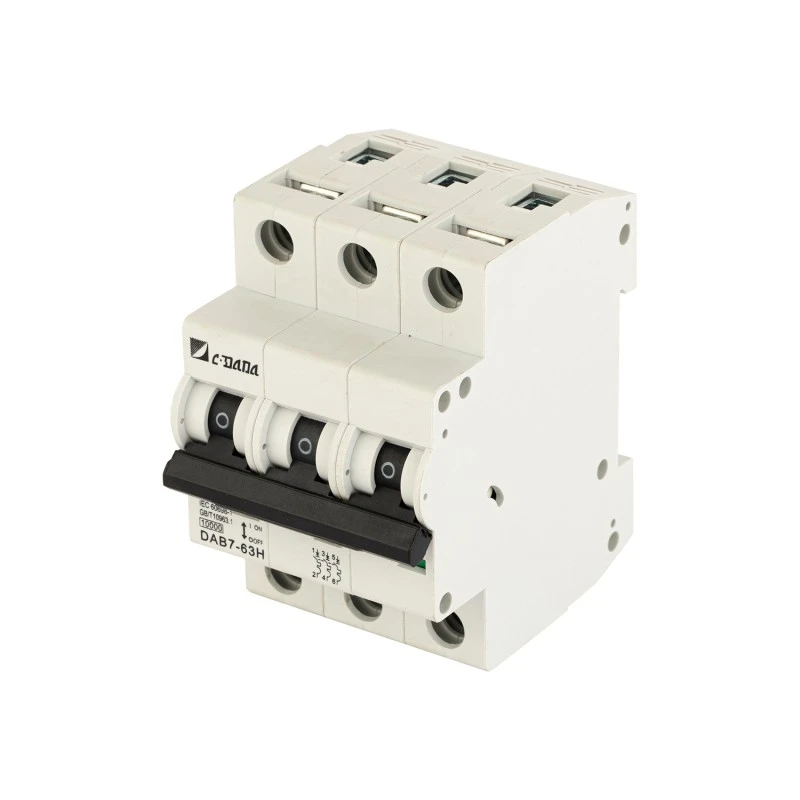

Q2: 10KA AC Miniature Circuit Breaker ත්රි-ෆේස් පද්ධති සඳහා 3P වලින් ලබා ගත හැකිද?
A2: ඔව්! DAB7-63H 1P, 2P, සහ 3P වලින් ලබා ගත හැකිය - තෙකලා ආලෝකය, HVAC, හෝ යන්ත්රෝපකරණ පරිපථ සඳහා පරිපූර්ණයි.
Q3: කාර්ය සාධනය සඳහා "සම්බන්ධතා මත රිදී අඩංගු මිශ්ර ලෝහය" යන්නෙන් අදහස් කරන්නේ කුමක්ද?
A3: එය සම්බන්ධතා ප්රතිරෝධය අඩු කරයි, මාරු කිරීමේදී චාප කිරීම අවම කරයි, සහ විදුලි ආයු කාලය දීර්ඝ කරයි - නිතර ක්රියාත්මක වන හෝ ප්රේරක බර සහිත පරිපථවල විශේෂයෙන් වැදගත් වේ.
Q4: මට මෙම MCB සමඟ දෙබලක ආකාරයේ සම්බන්ධක භාවිතා කළ හැකිද?
A4: නියත වශයෙන්ම! එය PIN සහ FORK පර්යන්ත දෙකටම සහය දක්වයි.
Q5: අනෙකුත් 10kA MCB සන්නාමවලට වඩා CDADA තෝරා ගන්නේ ඇයි?
A5: CDADA කැපී පෙනෙන්නේ:● සම්පූර්ණ සහතික සහිත සත්ය 10kA ශ්රේණිගත කිරීම (හුදෙක් හිමිකම් පෑමක් නොවේ)
● උසස් බාධා කිරීම් සඳහා උසස් චාප කුටීරය (තහඩු 13).
● ද්විත්ව පර්යන්ත විකල්ප මෙම පන්තියේ කලාතුරකින් දක්නට ලැබේ
● –40°C සිට +50°C ක්රියාකාරිත්වය—බොහෝ තරඟකරුවන්ට වඩා පුළුල්
● OEM-සුදානම්: ස්ථාවර ගුණත්වය, ඉංග්රීසි සහාය, තොග මිල
