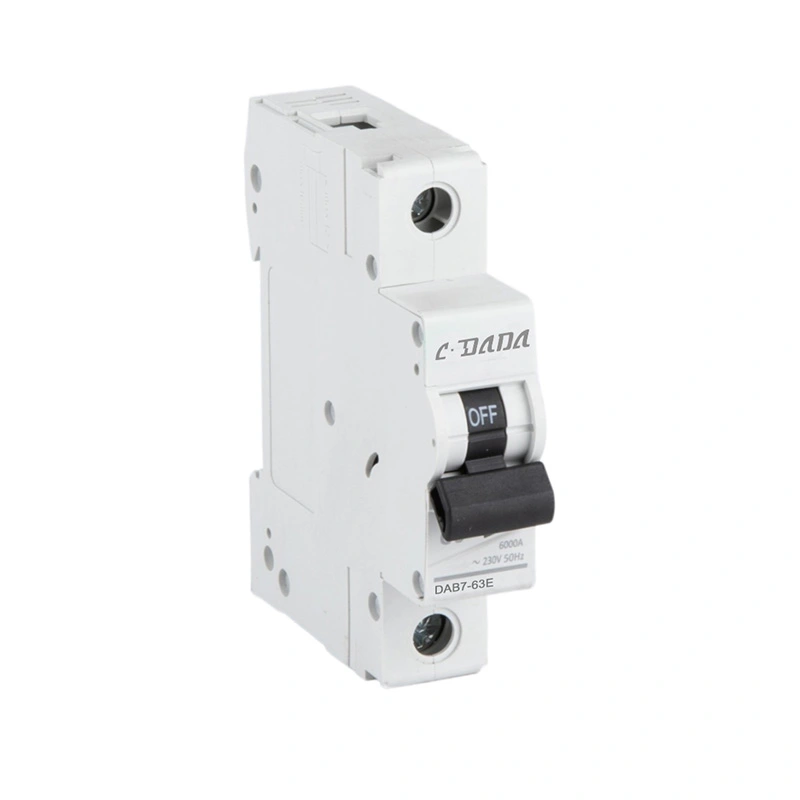

1P 6kA AC Miniature Circuit Breaker
Model:CDADA Series AC MCB
CDADA හා සම්බන්ධ වීමට නිදහස් වන්න, සහ අපගේ 1P 6kA AC Miniature Circuit Breaker කර්මාන්තශාලාවේ සෘජු මිල සමඟ ලබා ගන්න, සංයුක්ත DIN-රේල් සැලසුම සමඟ විශ්වාසනීය අධි බර සහ කෙටි-පරිපථ ආරක්ෂාව ලබා දෙයි. මෙම නිෂ්පාදනයේ නිරවද්ය තාප-චුම්බක ට්රිපිං සහ පැහැදිලි තත්ව ඇඟවීම, ස්ථාපනය කිරීමට සහ නඩත්තු කිරීමට පහසු වේ. එය නේවාසික සහ සැහැල්ලු වාණිජ පරිපථ සඳහා ස්ථාවර කාර්ය සාධනයක් ලබා දෙයි, දිගු සේවා කාලය සමඟ ආරක්ෂිත බල සැපයුමක් සහතික කරයි.
CDADA 1P 6kA AC Miniature Circuit Breaker යනු AC අඩු වෝල්ටීයතා පද්ධති සඳහා නිර්මාණය කර ඇති උසස් තත්ත්වයේ තනි ධ්රැව කුඩා පරිපථ කඩනයකි. එය අධි බර සහ කෙටි පරිපථවලට එරෙහිව විශ්වාසදායක ආරක්ෂාවක් සපයයි, විදුලි පරිපථ සහ සම්බන්ධිත උපකරණ ඵලදායී ලෙස ආරක්ෂා කරයි. දැඩි ජාත්යන්තර ප්රමිතීන්ට අනුව නිෂ්පාදනය කර ඇති මෙම AC MCB බෙදාහරින්නන්, OEMs සහ කල් පවතින, ලාභදායී ආරක්ෂණ විසඳුම් සොයන විදුලි කොන්ත්රාත්කරුවන් සඳහා වඩාත් සුදුසු වේ.
නිෂ්පාදන විශේෂාංග සහ වාසි
★ සංයුක්ත නිර්මාණය: සම්මත බෙදාහැරීමේ පුවරු සඳහා සුදුසු ඉඩ ඉතිරි කිරීමේ ව්යුහය
★ ඉහළ බිඳීමේ ධාරිතාව: වැඩි දියුණු කළ ආරක්ෂාව සඳහා 6kA කෙටි-පරිපථ බාධා කිරීමේ හැකියාව
★ නිරවද්ය ට්රිපිං: තාප-චුම්බක චාරිකා ඒකකය නිවැරදි අධි බර සහ කෙටි-පරිපථ ආරක්ෂාව සහතික කරයි
★ පැහැදිලි තත්ත්ව දර්ශකය: ඉක්මන් පරිපථ තත්ත්ව සත්යාපනය සඳහා සක්රිය/ අක්රිය කවුළුවක් දිස්වේ
★ ආරක්ෂිත රැහැන්: ස්ථාවර සම්බන්ධතාවයක් සහිත උසස් තත්ත්වයේ පර්යන්ත, සම්බන්ධතා ප්රතිරෝධය අඩු කිරීම
★ කල්පවත්නා ඉදි කිරීම්: ඉහළ උෂ්ණත්ව ප්රතිරෝධයක් සහිත ගිනිදැල්-ප්රතිරෝධී නිවාස
★ පහසු ස්ථාපනය: ඉක්මන් එකලස් කිරීම සඳහා සම්මත 35mm DIN-rail mount
★ විශ්වසනීය ගුණාත්මකභාවය: නැව්ගත කිරීමට පෙර 100% සම්පූර්ණ පරීක්ෂාව, ස්ථාවර කාර්ය සාධනය
යෙදුම්
★ CDADA 1P 6kA AC Miniature Circuit Breaker බහුලව භාවිතා වන්නේ:
★ නේවාසික ගොඩනැගිලි, මහල් නිවාස සහ විලා
★ කාර්යාල ගොඩනැගිලි, සාප්පු සංකීර්ණ සහ වාණිජ පහසුකම්
★ සැහැල්ලු කාර්මික වැඩමුළු සහ නිෂ්පාදන කම්හල්
★ සාප්පු මධ්යස්ථාන, හෝටල් සහ ආපනශාලා
★ පොදු පහසුකම් සහ යටිතල පහසුකම් ව්යාපෘති
★ ආලෝක පරිපථ සහ කුඩා බල උපකරණ ආරක්ෂාව
තාක්ෂණික පරාමිතීන්
|
අයිතමය |
පිරිවිතර |
|
ආකෘතිය |
CDADA Series AC MCB |
|
සම්මතය |
IEC60898 |
|
ටයිප් කරන්න |
AC MCB (කුඩා පරිපථ කඩනය) |
|
පොලු |
1P,2P,3P,4P |
|
බිඳීමේ ධාරිතාව |
6kA |
|
ශ්රේණිගත ධාරාව |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (විකල්ප) |
|
ශ්රේණිගත වෝල්ටීයතාවය |
AC 230V, 400V |
|
පරිවාරක වෝල්ටීයතාවය |
600V |
|
ආවේග වෝල්ටීයතාවය |
6kV |
|
ආරක්ෂණ උපාධිය |
IP20 |
|
ස්ථාපනය |
35mm DIN රේල් |
|
මෙහෙයුම් උෂ්ණත්වය |
-5℃ ~ +40℃ |
|
යාන්ත්රික ජීවිතය |
≥20,000 මෙහෙයුම් |
|
විදුලි ජීවිතය |
≥4,000 මෙහෙයුම් (ශ්රේණිගත ධාරාවකින්) |
|
ප්රමිති අනුකූලතාව |
IEC60898-1, IEC60898-2 |
දළ සටහන් මානයන්
★ පළල: කණුවකට 17.8mm (සම්මත තනි කණු ප්රමාණය)
★ උස: ආසන්න වශයෙන් 85-92mm (වත්මන් ශ්රේණිගත කිරීම අනුව වෙනස් වේ)
★ ගැඹුර: ආසන්න වශයෙන් 68-72mm
★ රැහැන් ධාරිතාව: 1.5-16mm² නම්යශීලී හෝ දෘඩ තඹ කේබලය
★ සම්මත ගැළපුම: සියලුම 35mm DIN දුම්රිය පද්ධති වලට ගැලපේ (TS35/7.5, TS35/15)
IEC 60898-1

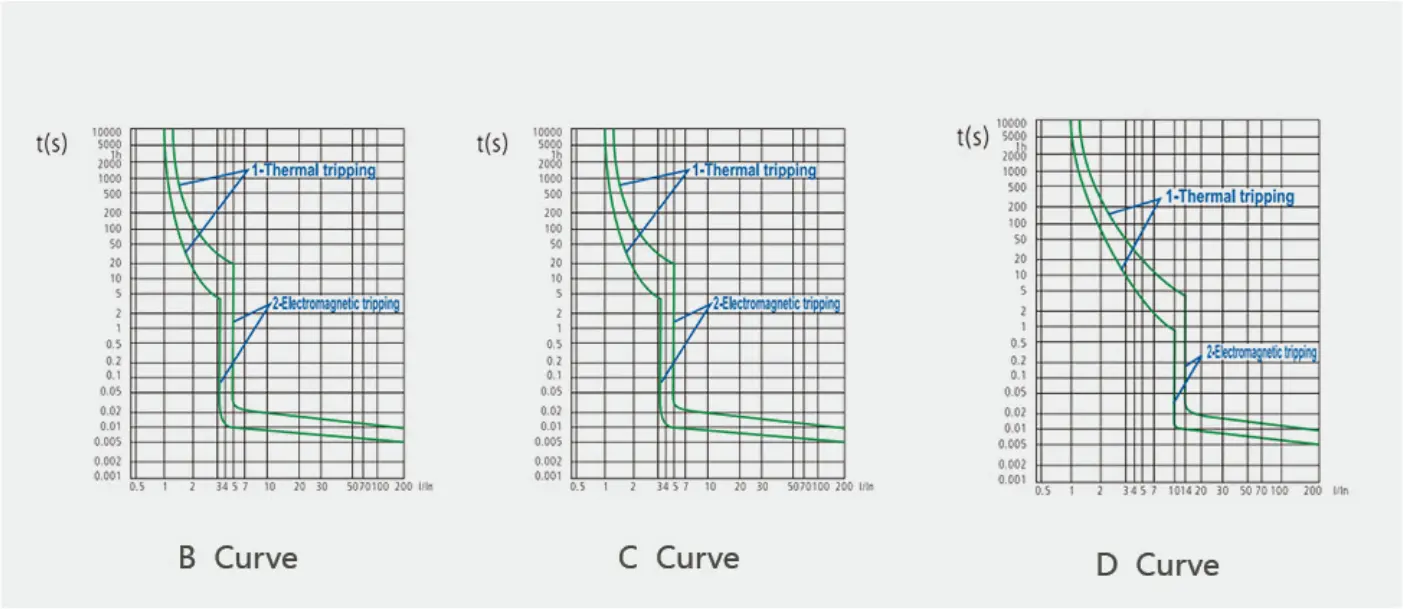

චුම්බක මුදා හැරීම
පරිපථ කෙටි පරිපථයක් සිදු වූ විට, යකඩ හරයක් සහිත චුම්බකයක් මගින් ක්ෂණිකව පැටලීම සිදු වේ. 1EC60898 ප්රමිතියට අනුව, මෙම නිෂ්පාදනය වර්ග තුනකට බෙදිය හැකිය: B, C සහ D.
|
|
ධාරාව පරීක්ෂා කරන්න |
ගමන් කරන කාලය |
යෙදුම් |
|
B වක්රය |
3ln 5ln |
0.1 |
B වර්ගය අදාළ වන්නේ සක්රිය පැටවීම් සඳහා පමණි: -විදුලි තාපකය-ජල තාපකය-විදුලි උදුන |
|
සී වක්රය |
5අඟල් මිලියන 10 |
0.1 |
C වර්ගය සාමාන්ය බඩු සඳහා සුදුසු ය: - ලාම්පුව - බල සොකට් - කුඩා බල මෝටරය |
|
D Curve |
මිලියන 10 20අඟල් |
0.1 |
ක්ෂණික සර්ජ් ධාරාවකින් පරිපථ පාලනය කිරීම සහ ආරක්ෂා කිරීම (විශාල මෝටර) |
තාප මුදා හැරීම
●පරිපථය තුළ අධික බරක් ඇති වූ පසු, පරිපථ කඩනයේ bimetallic තීරුව තාපය හේතුවෙන් නැමෙනු ඇත, සම්බන්ධතා විසන්ධි වීමට හේතු වන අතර එහි ප්රතිඵලයක් ලෙස තාප පිරිහීම සිදු වේ;
●IEC සම්මතය විවිධ අධි බර ධාරා සඳහා ට්රිපිං කාල පරාසය නිර්වචනය කරයි;
●යොමු පරීක්ෂණ පරිසර උෂ්ණත්වය 30 °C වේ.
|
ධාරාව පරීක්ෂා කරන්න |
ගමන් කරන කාලය |
|
1.13ln |
t z 1h (≦ 63A හි) |
|
1.45ln |
t<1h(≦ 63A හි) |
|
2.55ln |
1s<1h<60s(In≤32A)1s |

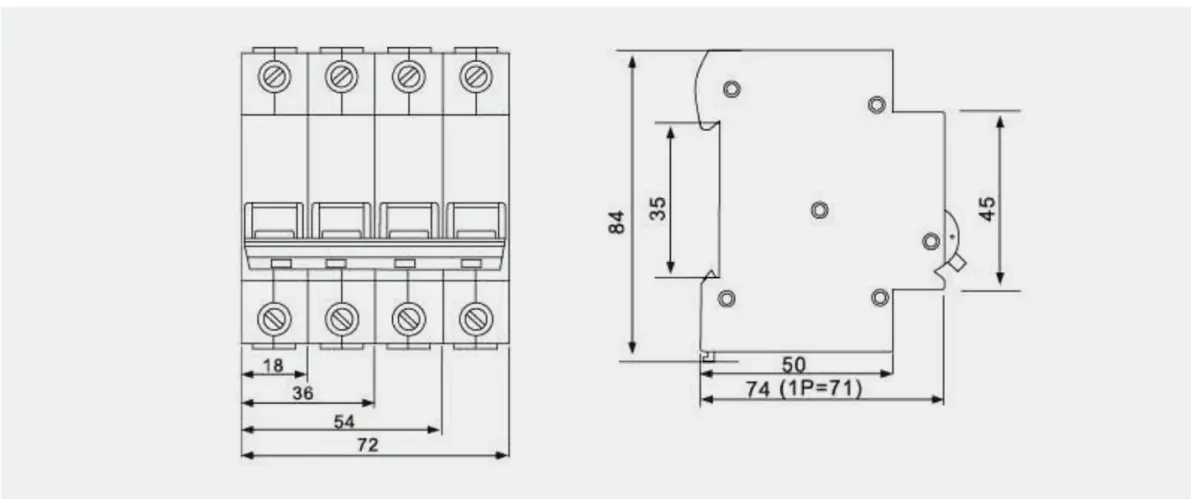

●නිෂ්පාදන සහ ස්ථාපන මානයන් (MM)
නිෂ්පාදිතය උපරිම සම්බන්ධතා ධාරිතාව 25mm සහිත මාර්ගෝපදේශක දුම්රියක් මත සවි කර ඇත2.
තත්ත්ව පාලනය
★ ISO9001 සහතික කළ නිෂ්පාදන: නිෂ්පාදනය පුරා දැඩි තත්ත්ව කළමනාකරණ පද්ධතිය
★ විස්තීර්ණ පරීක්ෂාව: 100% පරීක්ෂාව, ටිප්පිං ලක්ෂණ, උෂ්ණත්වය ඉහළ යාම සහ වෝල්ටීයතා පරීක්ෂණ ඇතුළුව
★ ගෘහස්ථ නිෂ්පාදනය: ගුණාත්මක අනුකූලතාව සඳහා අභ්යන්තරව නිෂ්පාදනය කරන ලද ප්රධාන කොටස්වලින් 90%
★ පාරිසරික පරීක්ෂණ: ඉහළ/අඩු උෂ්ණත්ව ක්රියාකාරිත්වය, ආර්ද්රතා ප්රතිරෝධය සත්යාපනය
★ විශ්වසනීයත්වය සහතික කිරීම: දිගු සේවා කාලය සඳහා දිගුකාලීන කල්පැවැත්ම පරීක්ෂා කිරීම
ඇසුරුම්කරණය සහ නැව්ගත කිරීම
★ සම්මත අපනයන ඇසුරුම්: ආරක්ෂාව සහිත රැලි සහිත පෙට්ටි
★ පැහැදිලි ලේබල් කිරීම: ආදර්ශ අංකය, වත්මන් ශ්රේණිගත කිරීම, ධ්රැව ගණන, ප්රමාණය සහ සහතික කිරීමේ තොරතුරු
★ ආරක්ෂිත ඇසුරුම්කරණය: සංක්රමණ අතරතුර සිදුවන හානිය වැළැක්වීම සඳහා ඒකක 12 සඳහා කණ්ඩායම් පෙට්ටිය
★ නැව්ගත කිරීමේ විකල්ප: මුහුදු, ගුවන් සහ ගොඩබිම් ප්රවාහනය සඳහා සුදුසු ය; තොග නැව්ගත කිරීම සඳහා ලබා ගත හැකිය
★ අභිරුචි ඇසුරුම්කරණය: සන්නාම හවුල්කරුවන් සඳහා OEM ඇසුරුම් විකල්ප තිබේ
පාරිභෝගික සාර්ථක අවස්ථා
★ CDADA 1P 6kA AC Miniature Circuit Breaker ලොව පුරා සිටින ගනුදෙනුකරුවන් සමඟ දිගුකාලීන සහයෝගීතාවයක් ඇති කර ඇත:
★ නේවාසික ව්යාපෘති: අග්නිදිග ආසියාවේ, මැදපෙරදිග සහ දකුණු ඇමරිකාවේ නිවාස සංවර්ධකයන්ට සපයනු ලැබේ
★ වාණිජ ස්ථාපනයන්: වාණිජ ගොඩනැගිලි ව්යාපෘති සඳහා යුරෝපයේ, අප්රිකාවේ සහ ආසියාවේ විදුලි කොන්ත්රාත්කරුවන් සමඟ හවුල් වී ඇත
★ OEM හවුල්කාරිත්වයන්: පුද්ගලික ලේබල් කිරීම සහ අභිරුචි කළ විසඳුම් සඳහා ගෝලීය විදුලි සන්නාම සමඟ සහයෝගයෙන්
★ කාර්මික යෙදුම්: යන්ත්රෝපකරණ සහ උපකරණ ආරක්ෂණය සඳහා නිෂ්පාදන පහසුකම් සපයා ඇත
★ බෙදාහරින්නන්ගේ ජාලයන්: දේශීය වෙළඳපල සපුරාලීම සඳහා රටවල් 30 කට වැඩි ප්රමාණයක කලාපීය බෙදාහරින්නන් සමඟ වැඩ කිරීම
