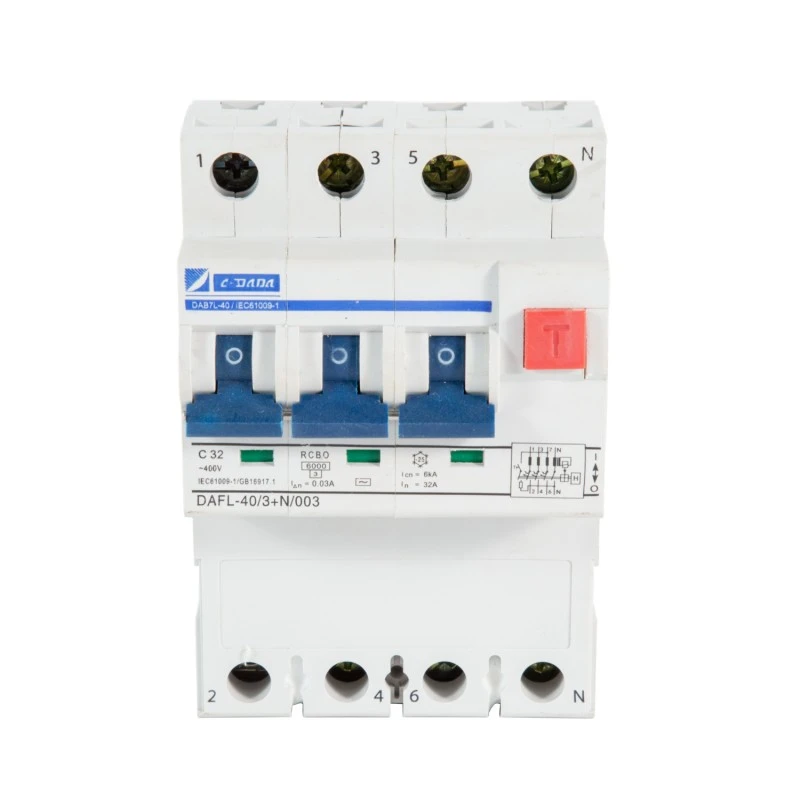

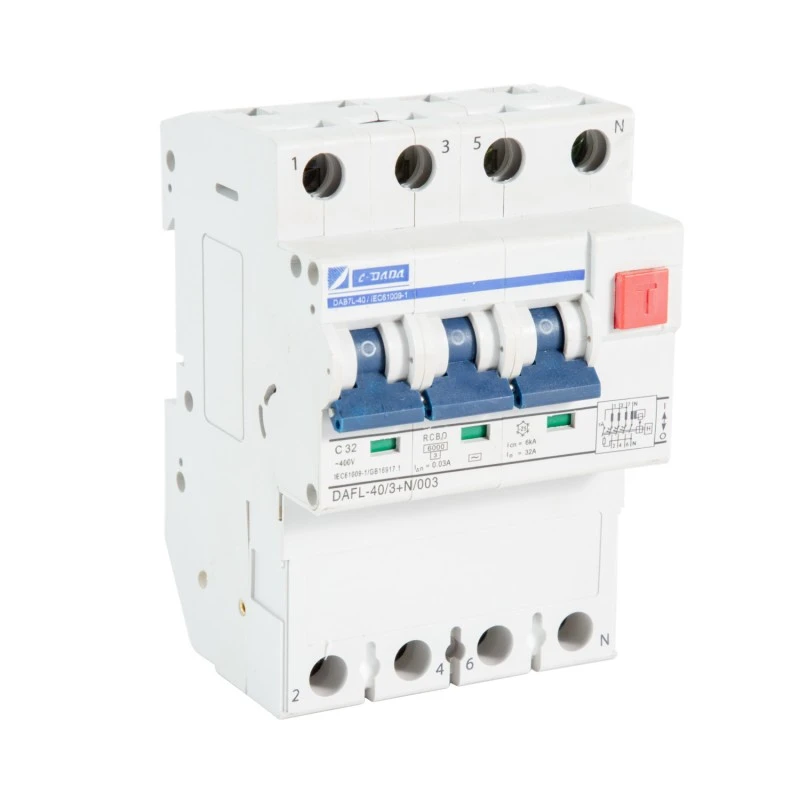

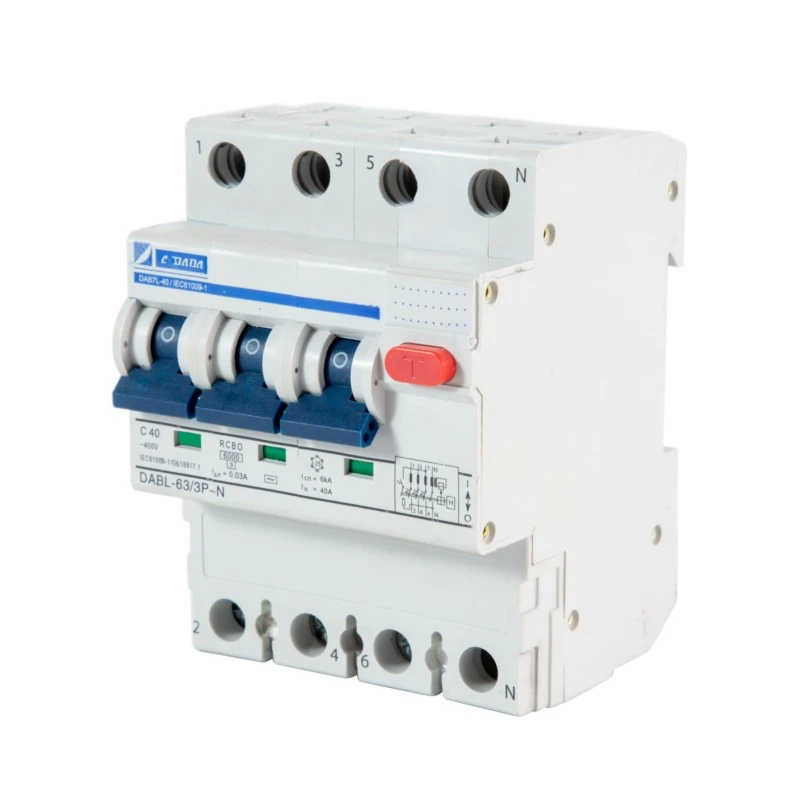

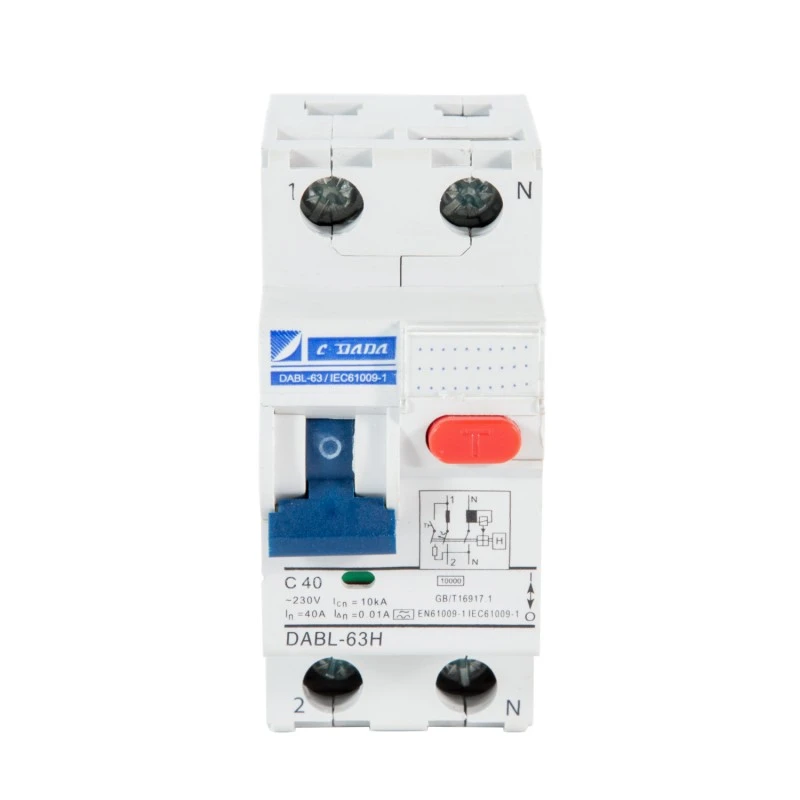

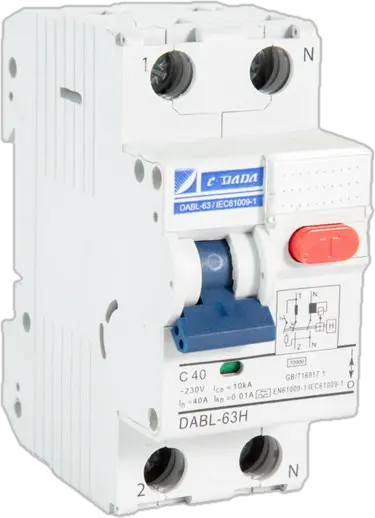

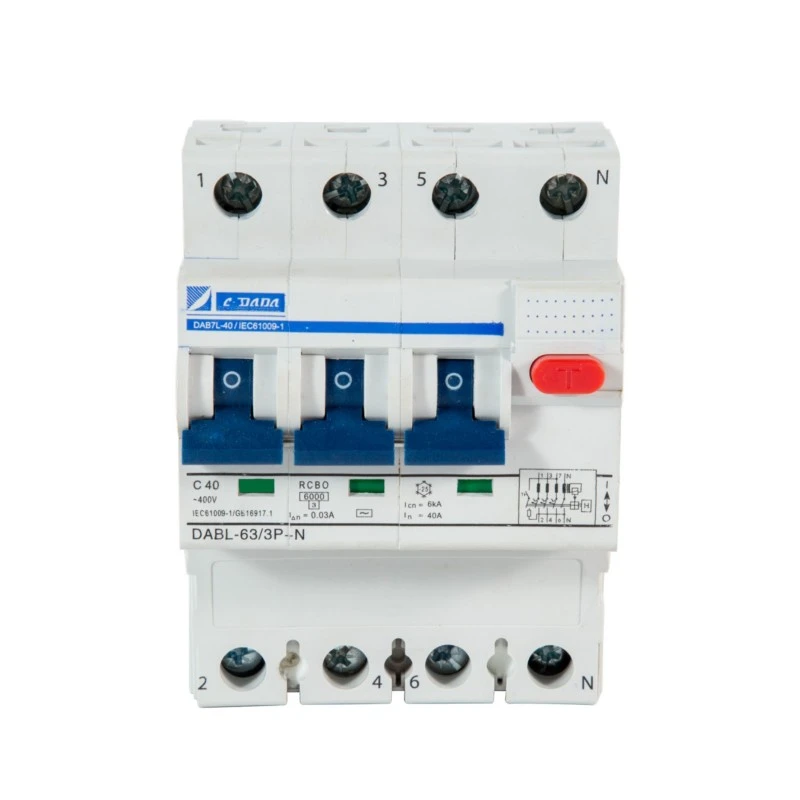

2P 4P විද්යුත් චුම්භක RCBO

බලශක්ති විශ්වසනීයත්වය අවිනිශ්චිත පරිසරයක සම්මුති විරහිත ආරක්ෂාව සඳහා, Shanghai DADA Electric CO., LTD. CDADA DABF-63 2P 4P විද්‍යුත් චුම්භක RCBO කිසිදු ඉලෙක්ට්‍රොනික සංරචක හෝ බාහිර බල සැපයුමකින් තොරව ක්‍රියාත්මක වන අධි ධාරා ආරක්ෂාවක් සහිත සැබෑ 2P/4P විද්‍යුත් චුම්භක අවශේෂ ධාරා පරිපථ කඩනයක් ඉදිරිපත් කරයි. IEC ප්‍රමිතීන්ට අනුව නිර්මාණය කර ඇති මෙම RCBO එක උපාංගයක අත්‍යවශ්‍ය ආරක්ෂණ තුනක් සපයයි:

★ විදුලි කම්පන වැළැක්වීම (30mA අවශේෂ ධාරාව හඳුනාගැනීම හරහා),

★ අධි බර ආරක්ෂණය (තාප යාන්ත්‍රණය),

★ කෙටි-පරිපථ බාධාව (චුම්බක මුදා හැරීම, 6kA).

එළිමහන් සොකට්, ගරාජ, බිම් මහල සහ ග්‍රාමීය ස්ථාපනයන් සඳහා නිර්දේශිත DABF-63 මධ්‍යස්ථව නැතිවී ගියත්, වෝල්ටීයතාව කඩා වැටුණත්, විදුලිය විසන්ධි වන විටත් ක්‍රියා කරයි - ඉලෙක්ට්‍රොනික විකල්පවලට වඩා තීරණාත්මක වාසියකි. ස්වාධීන සම්බන්ධතා ස්ථාන දර්ශකයක්, –25°C සිට +40°C මෙහෙයුම් පරාසය සහ ශක්තිමත් පර්යන්ත සැලසුම සමඟින්, එය වඩාත් වැදගත් තැන්වල අසාර්ථක-ආරක්ෂිත කාර්ය සාධනයක් ලබා දෙයි.

ප්රධාන පිරිවිතර

ආකෘතිය: DABF-63 මාලාව

වර්ගය: විද්‍යුත් චුම්භක RCBO (ඉලෙක්ට්‍රොනික උපකරණ නැත, සහායක බලය අවශ්‍ය නොවේ)

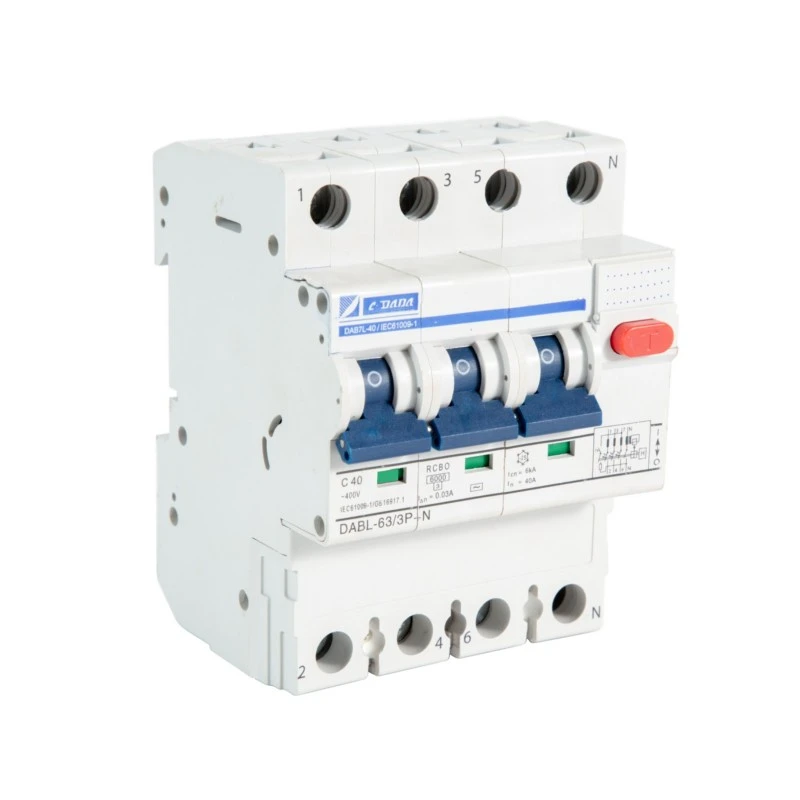

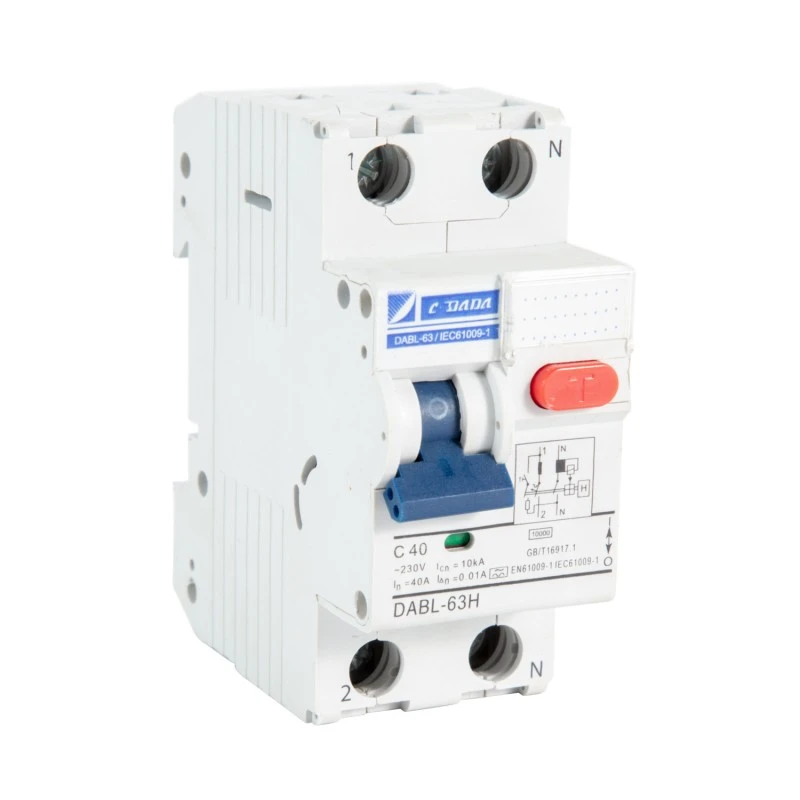

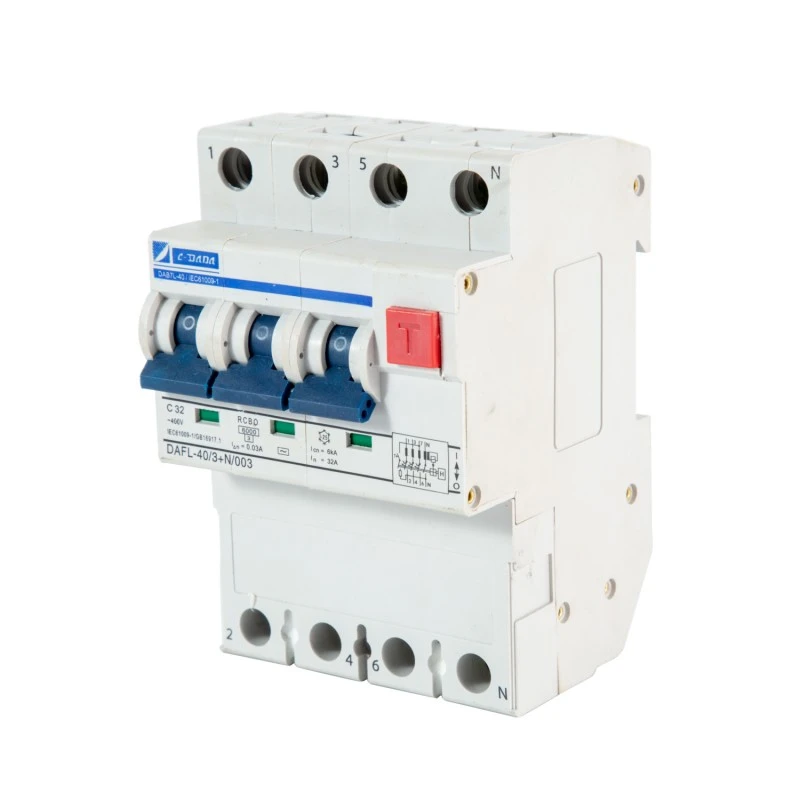

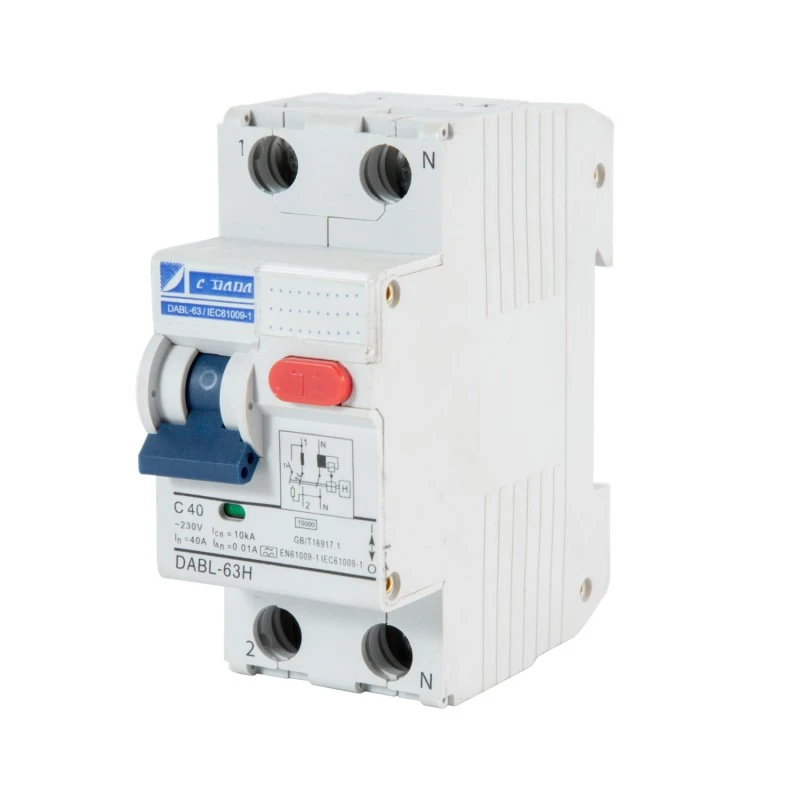

පොලු: 2P (1+N) හෝ 4P (3+N)

Rated Current (in): 6–63A (DAB7 වේදිකාව මත පදනම් වූ සාමාන්‍ය පරාසය)

අවශේෂ සංවේදීතාව (I△n): 30mA (පුද්ගලික ආරක්ෂාව සඳහා සම්මත; 100mA විකල්ප)

ට්‍රිපිං නොවන ධාරාව: 0.5 × I△n

I△n හි ගමන් කාලය: ≤ 0.1s

බිඳීමේ ධාරිතාව: 6kA

ආරක්ෂණ කාර්යයන්:

අවශේෂ ධාරාව (කාන්දු වීම) - විද්යුත් චුම්භක සංවේදනය

★ අධි බර - bimetallic තාප

★ කෙටි පරිපථය - චුම්බක මුදා හැරීම

★ මෙහෙයුම් උෂ්ණත්වය: –25°C සිට +40°C

සවි කිරීම: 35mm DIN දුම්රිය මත 2-මොඩියුල පළල

ප්රධාන ලක්ෂණ:

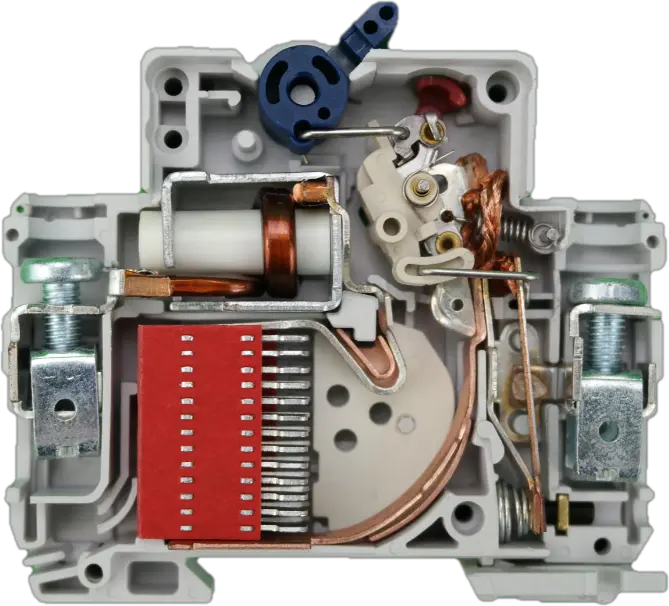

★ පිරිසිදු විද්යුත් චුම්භක අවකල යාන්ත්රණය

★ ස්වාධීන සම්බන්ධතා ස්ථාන දර්ශකය (සත්‍ය ON/OFF/සංචාර තත්ත්වය)

★ මාසික ක්‍රියාකාරීත්වය පරීක්ෂා කිරීම සඳහා "TEST" බොත්තම

★ Notched terminal clamps → අඩු තාප අලාභය, ශක්තිමත් ග්‍රහණය

★ රිදී සහිත සම්බන්ධතා → ඉහළ කල්පැවැත්ම, අඩු ප්රතිරෝධය

★ හරස් ක්‍රියාකාරී ඉස්කුරුප්පු (+/–) → පහසු ස්ථාපනය

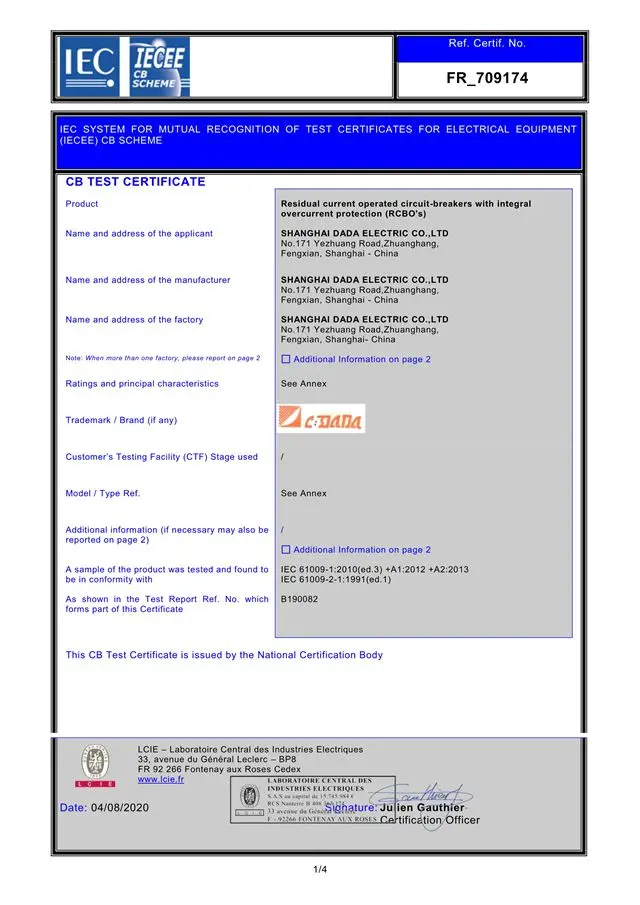

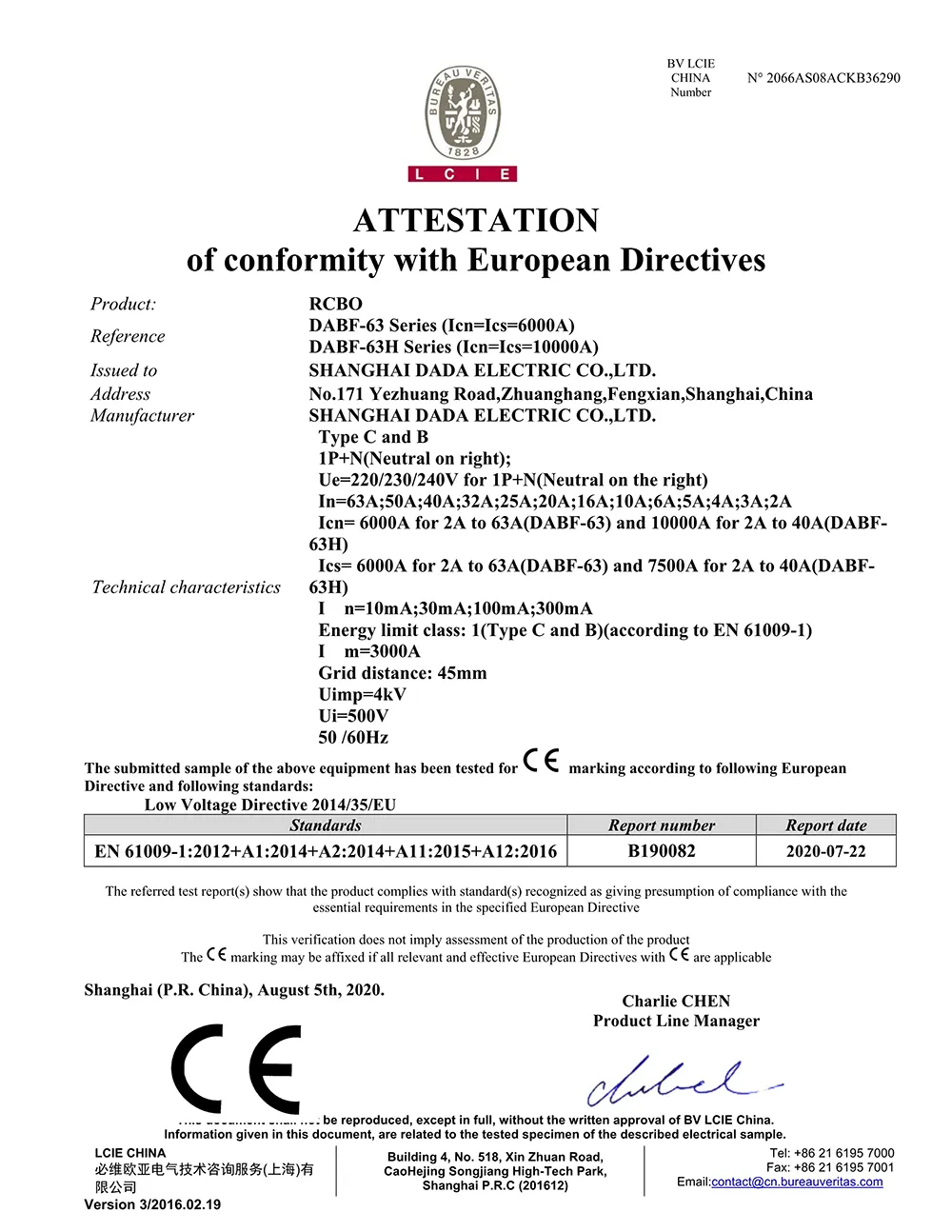

★ සහතික: CE, CB (RoHS අනුකූල ද්‍රව්‍ය)

CDADA විද්යුත් චුම්භක RCBO තෝරා ගන්නේ ඇයි?

★ බලය නොමැතිව ක්‍රියා කරයි - කවදා හෝ

ඉලෙක්ට්‍රොනික RCBOs මෙන් නොව, අපගේ 2P 4P විද්‍යුත් චුම්භක RCBO හට කාන්දු වීම හඳුනා ගැනීමට රේඛීය වෝල්ටීයතාවයක් අවශ්‍ය නොවේ—උදාසීන අසාර්ථකත්වය, බ්‍රවුන්අවුට්, හෝ සම්පූර්ණ ඇනහිටීම් වලදී ආරක්ෂාව සහතික කිරීම.

★ කටුක හෝ දුරස්ථ ස්ථාන සඳහා වඩාත් සුදුසුය

ග්‍රාමීය ප්‍රදේශ, ඉදිකිරීම් ස්ථාන, ගොවිපලවල්, උමං මාර්ග සහ ඉලෙක්ට්‍රොනික උපාංග ක්‍රියා විරහිත විය හැකි අස්ථායී ජාල සහිත කලාප සඳහා පරිපූර්ණයි.

★ නෛසර්ගිකව අසාර්ථක-ආරක්ෂිත

අර්ධ සන්නායක නොමැත = වයසට යෑමක් නැත, මෘදුකාංග දෝෂ නොමැත, EMI සංවේදීතාවයක් නොමැත. විද්‍යුත් චුම්භක භෞතික විද්‍යාව ඔප්පු කර ඇත.

★ ක්‍රියාන්විත තත්ත්වය පැහැදිලි කරන්න

ස්වාධීන සම්බන්ධතා දර්ශකය මඟින් නඩත්තු සහ ආරක්ෂණ විගණන සඳහා තීරනාත්මක සම්බන්ධතා තත්ත්වය පෙන්වයි.

★ සංයුක්ත සහ විශ්වසනීය

2-මොඩියුල ප්‍රමාණය පැනල් ඉඩ ඉතිරි කරන අතර රිදී-මිශ්‍ර ලෝහ සම්බන්ධතා සහ ශක්තිමත් පර්යන්ත දිගු සේවා කාලය සහතික කරයි.

★ ගෝලීය අනුකූලතාව

IEC, CE, සහ CB ප්‍රමිතීන්ට සහතික කර ඇත - අපනයන සහ ජාත්‍යන්තර ව්‍යාපෘති සඳහා විශ්වාසයි.

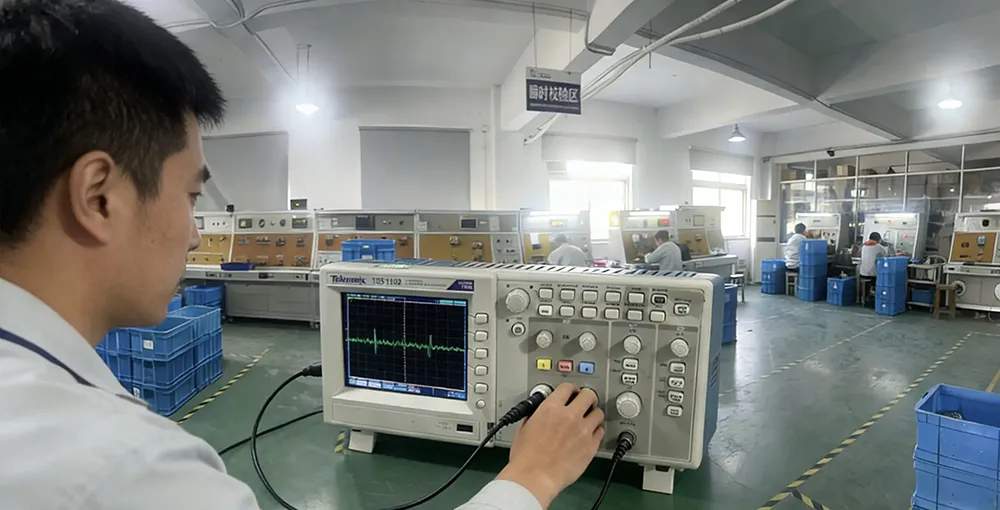

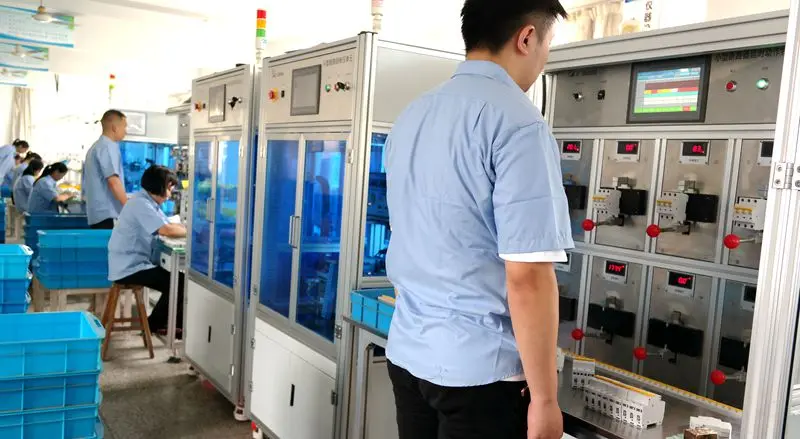

★ අපගේ පහසුකම හැර යන සියලුම නිෂ්පාදන 100% පරීක්ෂා කිරීම අපගේ ප්‍රතිපත්තිය වන බැවින්, නිෂ්පාදිතය අපගේ පහසුකම හැර යාමට පෙර එය ක්‍රියාකාරීව 100% නිවැරදි බව අපට නිසැකව සහතික විය හැක.

★ අපගේ නිෂ්පාදනයේ සහ අවසානයේ අපගේ පාරිභෝගික තෘප්තිය තුළ පිළිබිඹු වන උපකරණ, ක්‍රියාවලි, පුද්ගලයින් සහ සහතික කිරීම් සඳහා ආයෝජනය කිරීමෙන් අපි අපගේ තාක්‍ෂණික විශේෂඥතාව ගොඩනඟා ගන්නෙමු.

සාමාන්ය යෙදුම්

ග්‍රාමීය විදුලි ව්‍යාපෘති

එළිමහන් සොකට් සහ EV ආරෝපණ ස්ථාන (මූලික ස්ථරය)

ගරාජ, බිම් මහල සහ වැඩමුළු (තෙත්, සීතල පරිසරය)

TT Earthing Systems (උදාසීන අඛණ්ඩතාව දුර්වල නම්)

උපස්ථ පරිපථ සහ හදිසි පැනල

නිතර අසන ප්රශ්න

Q1: ඉලෙක්ට්‍රොනික සහ විද්‍යුත් චුම්භක RCBOs අතර වෙනස කුමක්ද?

A1:

Q2: මෙම RCBO සර්ජ් ආරක්ෂාව සපයන්නේද?

A2: නැත. සත්‍ය විද්‍යුත් චුම්භක RCBO වල varistors හෝ surge suppression ඇතුළත් නොවේ - ඒවාට ඉලෙක්ට්‍රොනික උපාංග අවශ්‍ය වේ. සර්ජ් ආරක්ෂණය අවශ්‍ය නම්, එය වෙනම SPD (surge protection device) සමඟ යුගල කරන්න.

Q3: පුද්ගලික කම්පන ආරක්ෂාව සඳහා 30mA ප්රමාණවත්ද?

A3: ඔව්. 30mA යනු නේවාසික සහ වාණිජ පරිපථවල සෘජු සම්බන්ධතා වලට එරෙහිව ජීවිතාරක්ෂක ආරක්ෂාව සඳහා වන IEC සම්මත සීමාවයි.

Q4: එය ප්‍රධාන ආදායම් ආරක්ෂාව ලෙස භාවිතා කළ හැකිද?

A4: ඔව්-6kA බිඳීමේ ධාරිතාවක් සහිතව, DABF-63 කුඩා බෙදාහැරීමේ පුවරු වල, විශේෂයෙන්ම TT පද්ධතිවල එන ආරක්ෂාවක් ලෙස සේවය කළ හැක.

Q5: විද්යුත් චුම්භක RCBO සඳහා CDADA තෝරා ගන්නේ ඇයි?

A5: CDADA පිරිනැමීම්:

● අව්‍යාජ විද්‍යුත් චුම්භක නිර්මාණය (සැඟවුණු ඉලෙක්ට්‍රොනික උපකරණ නොමැත)

● සත්‍ය 0V මෙහෙයුම් හැකියාව

● 2-මොඩියුල සංයුක්ත ප්‍රමාණය-විද්‍යුත් චුම්භක වර්ග සඳහා දුර්ලභය

● ආරක්ෂාව තහවුරු කිරීම සඳහා ස්වාධීන සම්බන්ධතා දර්ශකය

● ගෝලීය සහතික (CE/CB) සහ OEM-සුදානම් සහාය
