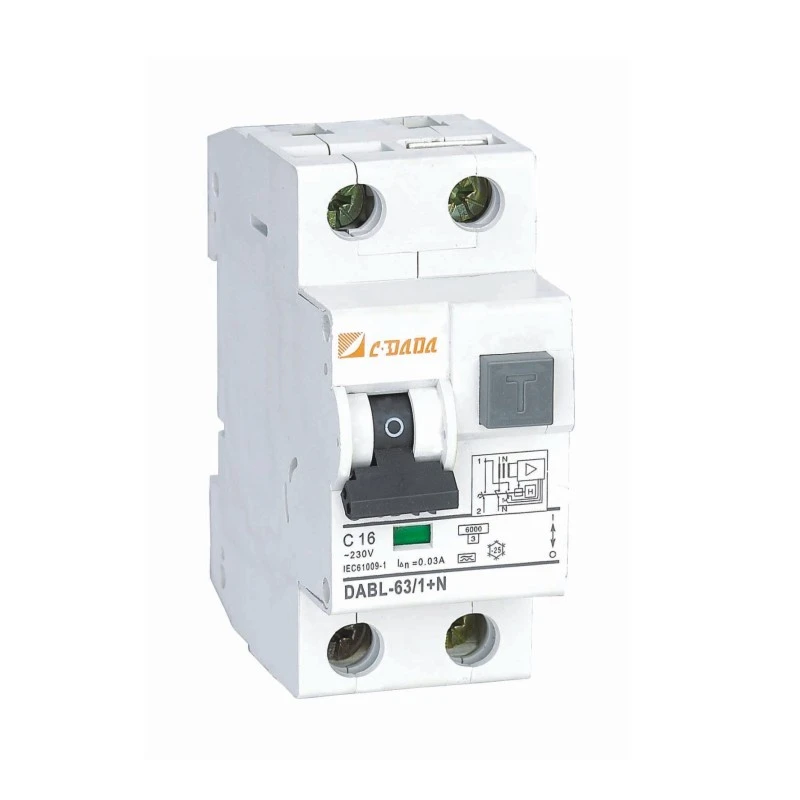

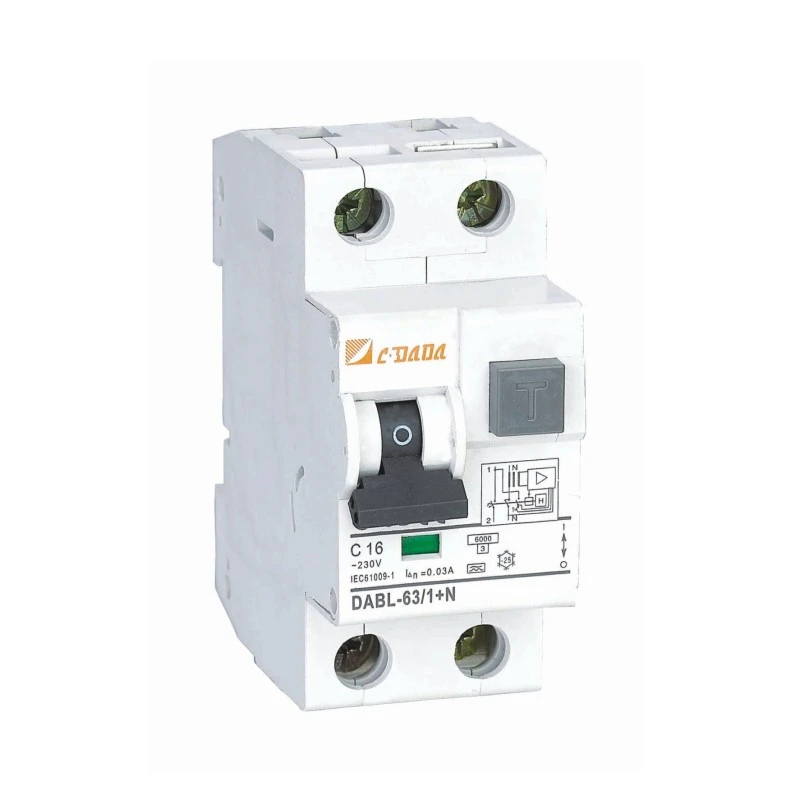

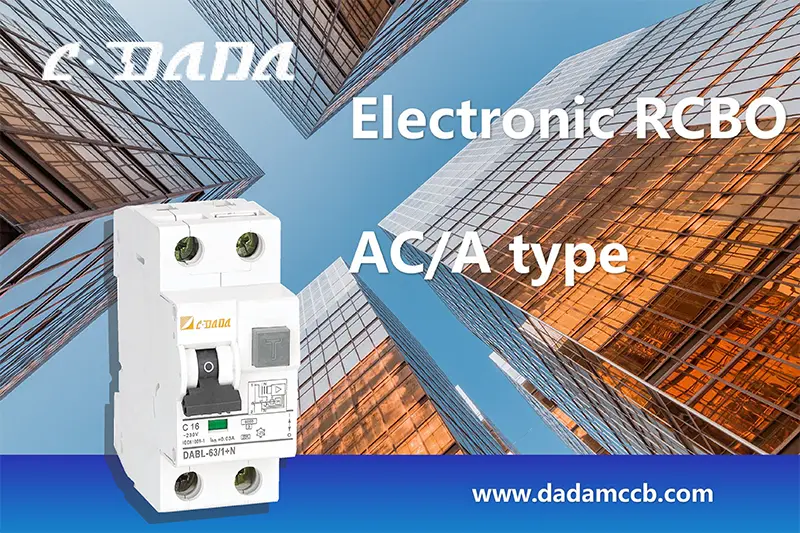

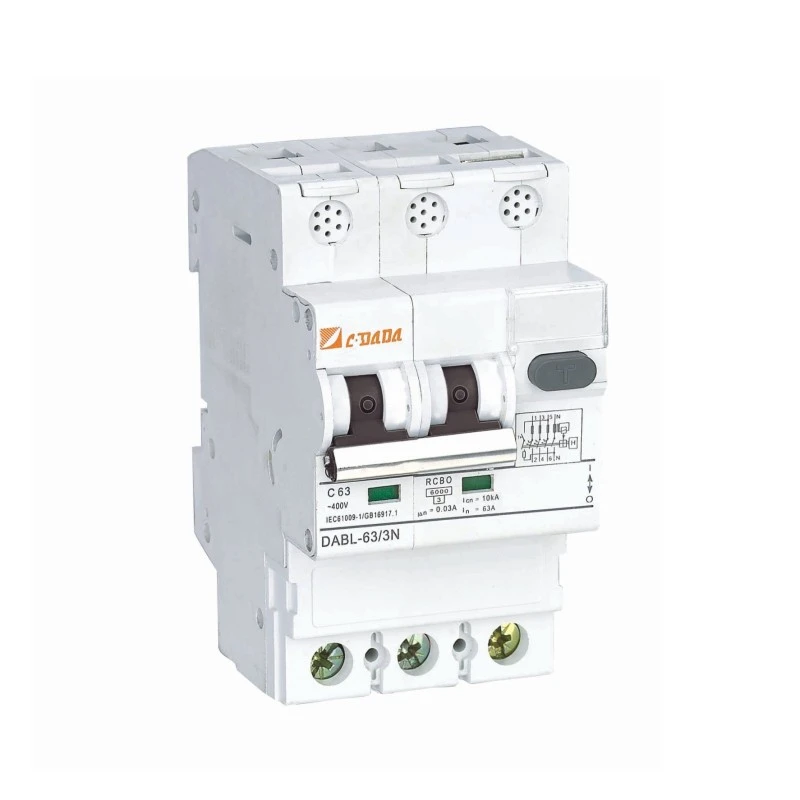

2P 4P ඉලෙක්ට්රොනික වර්ගයේ RCBO
Model:DABL-63
ඔබේ 2P 4P ඉලෙක්ට්රොනික වර්ගයේ RCBO (DABL-63) නිෂ්පාදකයා සහ සැපයුම්කරු ලෙස CDADA තෝරා ගැනීමට ඔබට සහතික විය හැක. අපගේ නිෂ්පාදනය CE/CB/RoHS සහතික කර ඇත. 30mA කාන්දු වීම + අධි බර + කෙටි-පරිපථ ආරක්ෂණය ඒකාබද්ධ කරයි. 6kA, –25°C සිට +40°C, එළිමහන්/ගරාජ් පරිපථ සඳහා වඩාත් සුදුසුය.
CDADA DABL-63 2P 4P ඉලෙක්ට්රොනික් වර්ගයේ RCBO සමඟ නවීන විදුලි ස්ථාපනයන්හි ආරක්ෂාව උපරිම කරන්න—Shanghai DADA Electric CO., LTD විසින් නිර්මාණය කරන ලද අධි ධාරා ආරක්ෂණය සහිත සංයුක්ත, බුද්ධිමත් අවශේෂ ධාරා පරිපථ කඩනය. 2P (1+N) සහ 4P (3+N) යෙදුම් සඳහා නිර්මාණය කර ඇති මෙම ඉලෙක්ට්රොනික RCBO එක හතරෙන් එක ආරක්ෂාව සපයයි:
විදුලි කම්පන වැළැක්වීම (30mA අවශේෂ ධාරාව හඳුනාගැනීම හරහා),
අධි බර ආරක්ෂාව,
කෙටි-පරිපථ බාධාව (6kA බිඳීමේ ධාරිතාව),
Surge මර්ධනය (ඒකාබද්ධ D-class varistor).
එළිමහන් සොකට්, ගරාජ් ආලෝකකරණය, පහළම මාලය පරිපථ සහ උපකරණ පෝෂක සඳහා වඩාත් සුදුසු, DABL-63 CE, CB, සහ RoHS ප්රමිතීන් සපුරාලන අතර අතිශය සංවේදී දෝෂ හඳුනාගැනීම සඳහා ඉලෙක්ට්රොනික අවකල්ය මොඩියුලයක් දක්වයි. 2-මොඩියුල DIN පළල, ස්වාධීන සම්බන්ධතා ස්ථාන දර්ශකය සහ –25°C සිට +40°C මෙහෙයුම් පරාසය සමඟින්, එය විවිධ දේශගුණික සහ නේවාසික/වාණිජ සැකසුම් හරහා විශ්වසනීයත්වය සඳහා ගොඩනගා ඇත.
ප්රධාන පිරිවිතර
ආකෘතිය: DABL-63 මාලාව
වර්ගය: ඉලෙක්ට්රොනික RCBO (අධි ධාරා ආරක්ෂණය සහිත අවශේෂ ධාරා බිඳීම)

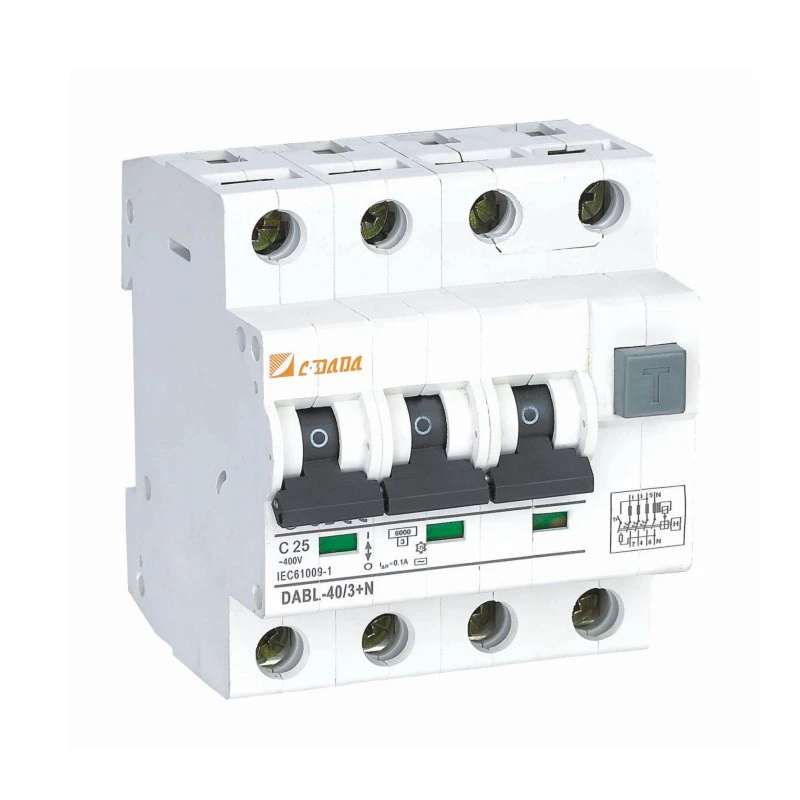

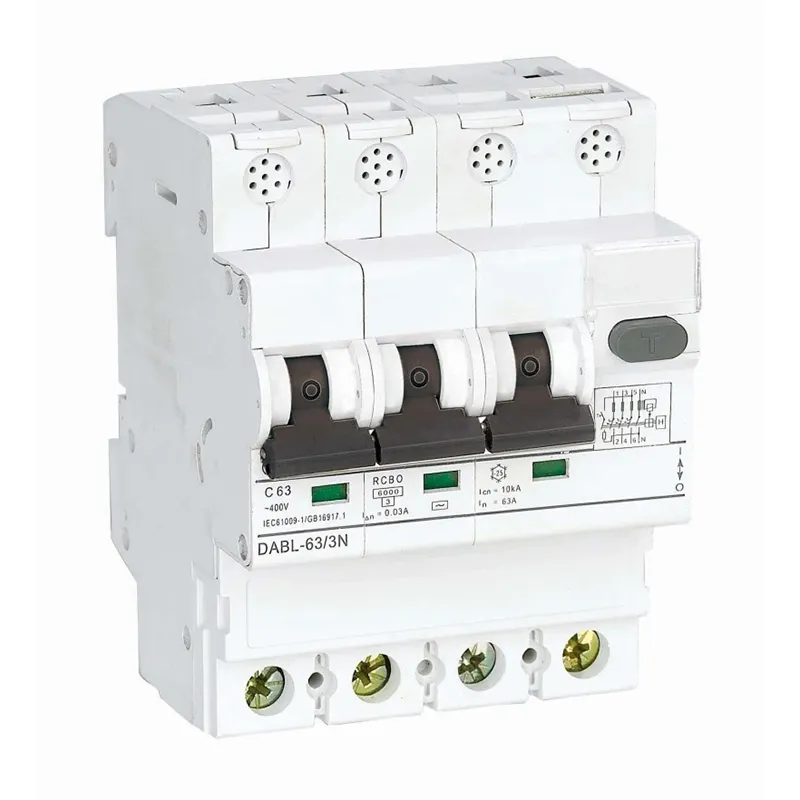

පොලු: 2P (1+N) හෝ 4P (3+N)
Rated Current (in): සාමාන්යයෙන් 6–63A (DAB7-63 වේදිකාව මත පදනම්ව)
අවශේෂ සංවේදීතාව (I△n): 30mA (පුද්ගලික ආරක්ෂාව සඳහා සම්මත)
බිඳීමේ ධාරිතාව: 6kA,10kA
ආරක්ෂණ කාර්යයන්:
අවශේෂ ධාරාව (කාන්දු වීම)
අධි බර (තාප)
කෙටි පරිපථය (විද්යුත් චුම්භක)
අධි වෝල්ටීයතාවය (බිල්ට්-ඉන් ඩී-පන්තියේ varistor හරහා)

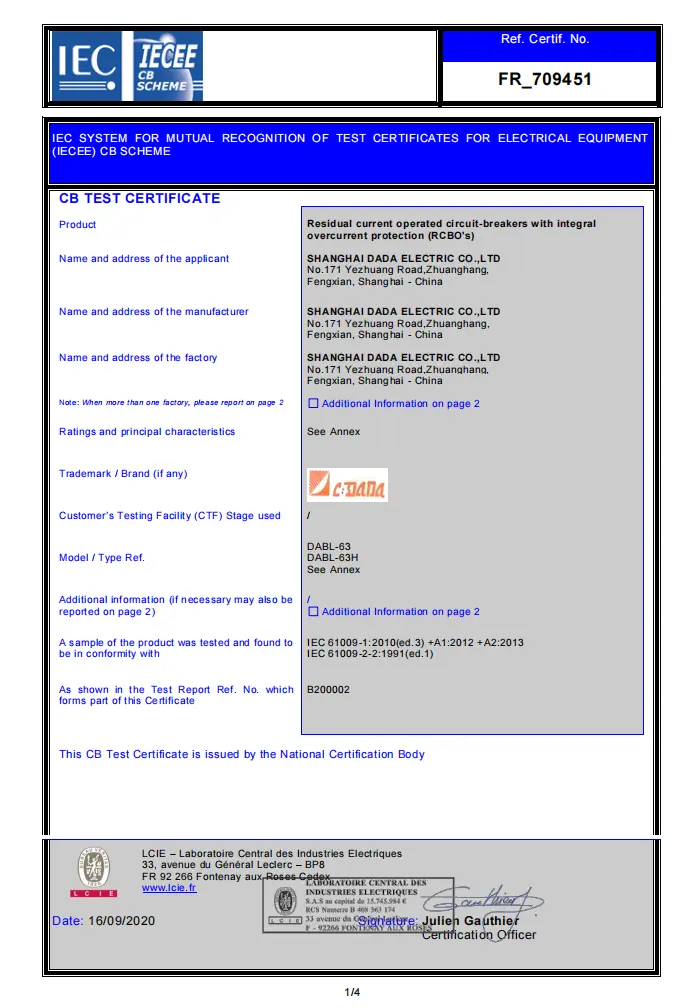

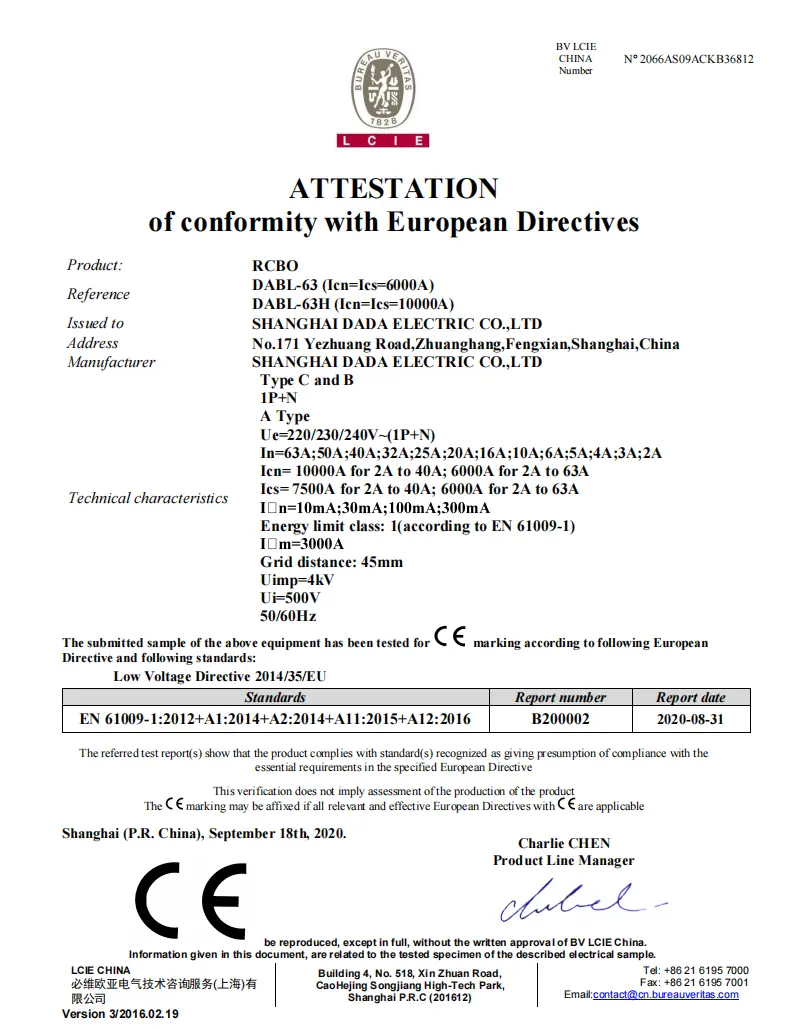

සහතික: CE, CB, RoHS
මෙහෙයුම් උෂ්ණත්වය: -25 ° C සිට + 40 ° C
සවි කිරීම: 35mm DIN දුම්රිය මත 2-මොඩියුල පළල
තාක්ෂණික දත්ත පත්රිකාව
|
RCBO DABL-63 ඉලෙක්ට්රොනික වර්ගය |
||
|
සාමාන්ය බල බෙදාහැරීමේ ආරක්ෂාව සඳහා (IEC/EN 61009) |
|
|
|
සංඛ්යා ධ්රැව |
1P+N |
|
|
විදුලි කාර්ය සාධනය |
||
|
ශ්රේණිගත ධාරාව (A) |
6,10,16,20,25,32,40,50,63A |
|
|
මුදා හැරීමේ වර්ගය |
ඉලෙක්ට්රොනික වර්ගය |
|
|
කාර්යයන් |
කෙටි පරිපථය, කාන්දු වීම, අධි බර, අධි වෝල්ටීයතාව, හුදකලා වීමෙන් ආරක්ෂා වීම |
|
|
අවශේෂ ධාරාවේ වර්ගය |
ඒසී සහ ඒ |
|
|
ශ්රේණිගත සංඛ්යාත f (Hz) |
50-60Hz |
|
|
ශ්රේණිගත ක්රියාකාරී වෝල්ටීයතා Ue (V) AC |
230/400 කි |
|
|
ශ්රේණිගත කළ අවශේෂ ධාරා චලිතය I△n(mA) |
10,30,100,300 |
|
|
ශ්රේණිගත කළ අවශේෂ ධාරා නො-චලන I△no(mA) |
5,15,25,50,300 කි |
|
|
cosф |
0.5 |
|
|
පරිවාරක වෝල්ටීයතා Ui |
500V |
|
|
ශ්රේණිගත ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතා Uimp |
6KV |
|
|
ක්ෂණික පැදීමේ වර්ගය |
B/C/D |
|
|
ශ්රේණිගත කෙටි පරිපථ Icn(kA) |
6kA සහ 10kA |
|
|
සේවා කාලය (O~C) |
යාන්ත්රික |
12000 |
|
විදුලි |
6000 |
|
|
සම්බන්ධතාවය සහ ස්ථාපනය |
|
|
|
ආරක්ෂණ උපාධිය |
IP40 |
|
|
වයර් mm² |
1~25 |
|
|
වැඩ කරන උෂ්ණත්වය (දෛනික සාමාන්යය≤35℃ සමඟ) |
-5 ～+40℃ |
|
|
ආර්ද්රතාවය සහ තාපය සඳහා ප්රතිරෝධය |
පන්තිය 2 |
|
|
මුහුදට ඉහලින් උන්නතාංශය |
≤2000 |
|
|
සාපේක්ෂ ආර්ද්රතාවය |
+20℃ , ≤90% ;+40℃ , ≤50% |
|
|
දූෂණ උපාධිය |
2 |
|
|
ස්ථාපන පරිසරය |
පැහැදිලි කම්පනය සහ කම්පනය වළක්වා ගන්න |
|
|
ස්ථාපන පන්තිය |
පන්තිය Ⅱ , පන්තිය Ⅲ |
|
|
උපාංග සමඟ සංයෝජනය |
||
|
සහායක සම්බන්ධතා |
ඔව් |
|
|
අනතුරු ඇඟවීමේ සම්බන්ධතාවය |
ඔව් |
|
|
ALT+AUX |
ඔව් |
|
|
ෂන්ට් මුදා හැරීම |
ඔව් |
|
|
අඩු වෝල්ටීයතා මුදා හැරීම |
- |
|
|
අධි වෝල්ටීයතා මුදා හැරීම |
ඔව් |
|
|
මානයන්(mm) (WxHxL) |
a |
35 |
|
b |
80.4 |
|
|
c |
72 |
|
ප්රධාන ලක්ෂණ:
★ ඉලෙක්ට්රොනික අවකල මොඩියුලය → ඉහළ සංවේදීතාව සහ වේගවත් ප්රතිචාර
★ ස්වාධීන සම්බන්ධතා දර්ශකය (සත්ය ON/OFF/සංචාර තත්ත්වය පෙන්වයි)
★ මාසික ක්රියාකාරීත්වය පරීක්ෂා කිරීම සඳහා "TEST" බොත්තම
★ නොච් ටර්මිනල් කලම්ප → අඩු තාපය, ශක්තිමත් ග්රහණය
★ හරස් ක්රියාකාරී ඉස්කුරුප්පු (+/–) → පහසු ස්ථාපනය, වැටුණු කොටස් නොමැත
★ රිදී සහිත ස්පර්ශ මිශ්ර ලෝහය → දිගු ආයු කාලයක්, අඩු ප්රතිරෝධයක්
CDADA ඉලෙක්ට්රොනික RCBO තෝරා ගන්නේ ඇයි?
★ මොඩියුල 2 කින් සියල්ලෙන් එක ආරක්ෂාව
වෙනම MCB + RCCB + සර්ජ් ප්රොටෙක්ටරය ප්රතිස්ථාපනය කරයි - ඉඩ ඉතිරි කිරීම, පිරිවැය සහ රැහැන් සංකීර්ණත්වය.★ Surge Suppression සමඟින් වැඩි දියුණු කළ ආරක්ෂාව
ආන්තරික ආරක්ෂණයේ ඉලෙක්ට්රොනික මොඩියුලයක් සහිත ඒකාබද්ධ පරිපථයක්, D-class varistor සහ DAB7-63 ශ්රේණියේ ඒකාබද්ධ පරිපථ කඩනය මඟින් ආරක්ෂාව වර්ග 4 ක් සහතික කරයි: අවශේෂ ධාරාව (කාන්දු ධාරාව), කෙටි පරිපථය; overload සහ surge overvoltage.★ සත්ය තත්ත්ව දෘශ්යතාව
සම්මත බ්රේකර් මෙන් නොව, ස්වාධීන සම්බන්ධතා දර්ශකය මඟින් හසුරුව අතින් අල්ලාගෙන සිටියද, සැබෑ සම්බන්ධතා තත්ත්වය පෙන්වයි.★ ස්ථාපකය-හිතකාමී නිර්මාණය
● පුළුල් උෂ්ණත්ව පරාසය → උනුසුම් නොකළ ගරාජ හෝ උණුසුම් අට්ටාල සඳහා සුදුසු වේ
● Notched terminals → ආරක්ෂිත, අඩු ප්රතිරෝධක සම්බන්ධතා
● ද්විත්ව ධාවකය ඉස්කුරුප්පු → පැතලි හෝ ෆිලිප්ස් මෙවලම් සමඟ ක්රියා කරයි
★ ගෝලීය සහතිකය
CE, CB, සහ RoHS අනුමත කිරීම් යුරෝපයේ, ආසියාවේ, අප්රිකාවේ සහ ඉන් ඔබ්බෙහි අනුකූලතාව සහතික කරයි - අපනයන පුවරු සඳහා වඩාත් සුදුසුය.
★ අධි අවදානම් කලාප සඳහා පරිපූර්ණයි
එළිමහන් අලෙවිසැල්, තෙත් ප්රදේශ, ගරාජ සහ කම්පන සහ ගිනි අවදානම් ඉහළ යන බිම් මහල සඳහා නිර්දේශ කෙරේ.★ දකුණු ඇමරිකාව, යුරෝපය, ආසියාව සහ ඕස්ට්රේලියාවට අමතරව රුසියාවට සහ යුරෝපීය රටට නැව්ගත කිරීමේ වසර ගණනාවක පළපුරුද්ද සමඟ, CDADA ඔබ ආවරණය කර ඇත!

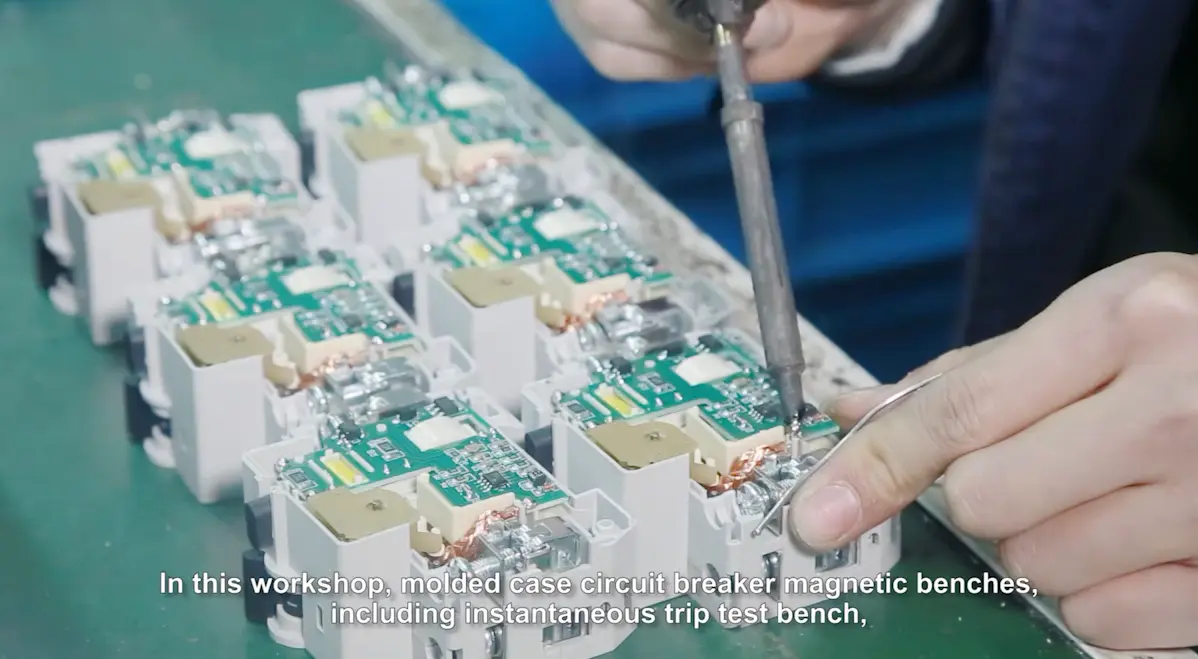

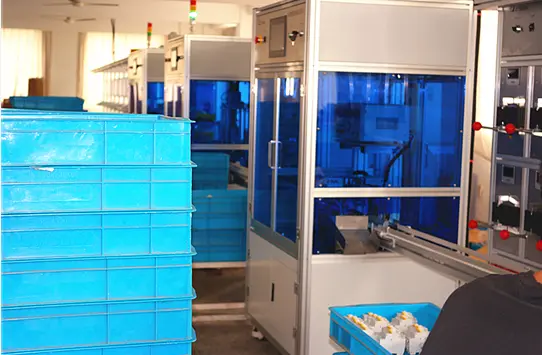

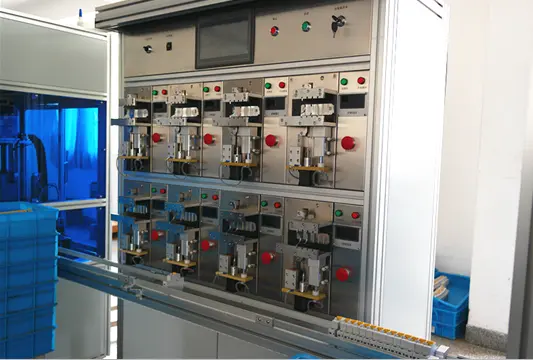

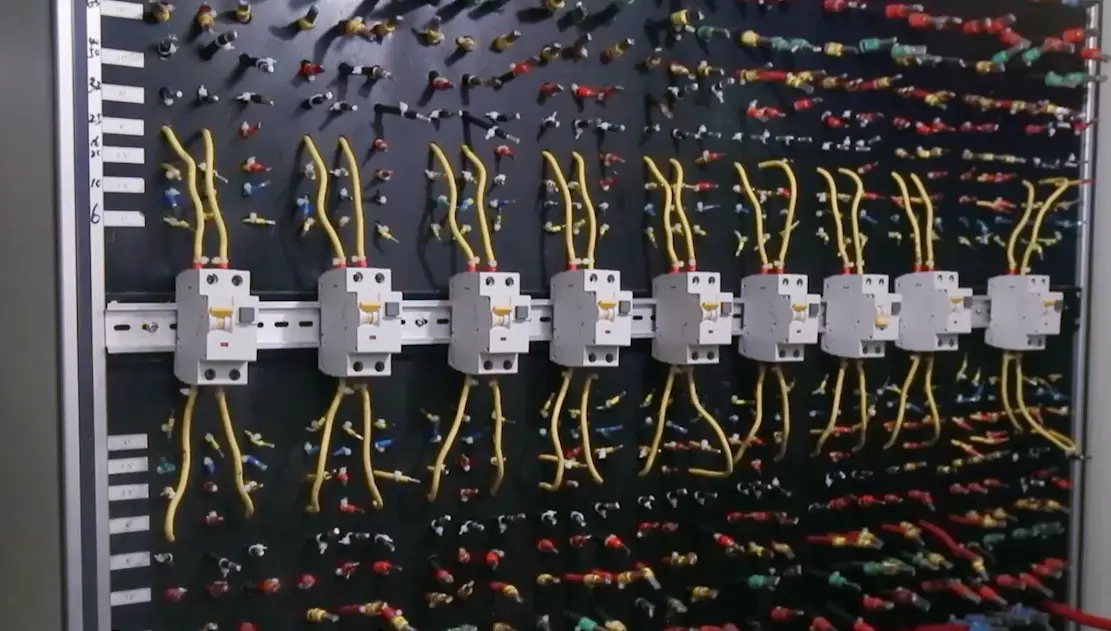

★ අපගේ පහසුකම හැර යන සියලුම නිෂ්පාදන 100% පරීක්ෂා කිරීම අපගේ ප්රතිපත්තිය වන බැවින්, නිෂ්පාදිතය අපගේ පහසුකම හැර යාමට පෙර එය ක්රියාකාරීව 100% නිවැරදි බව අපට නිසැකව සහතික විය හැක.
★ ඔබ ඕනෑම වේලාවක අප වෙත පැමිණීම ගැන අපි සතුටු වෙමු! නිෂ්පාදන කාලය සහ ක්රියාවලි ප්රතිසාධනය පිළිබඳව අපට සම්පූර්ණ පාලනයක් තිබිය හැකි එකම ක්රමය මෙයයි.
සාමාන්ය යෙදුම්
එළිමහන් සොකට්: ගෙවතු මෙවලම්, EV චාජර්, නිවාඩු ලාම්පු සඳහා
ගරාජය සහ බිම් මහලේ ආලෝකය: තෙත්, සීතල පරිසරය
උපකරණ පරිපථ: රෙදි සෝදන යන්ත්ර, පිඟන් සෝදන යන්ත්ර, ශීතකරණ
වැඩමුළුවේ බලය: මෙවලම් සහ තෙතමනය සහජීවනය ඇති තැන
නේවාසික උප පුවරු: සංයුක්ත, බහු-ආරක්ෂිත විසඳුම
නිතර අසන ප්රශ්න (FAQ)
Q1: RCCB සහ RCBO අතර වෙනස කුමක්ද?
A1: RCCB එකක් හඳුනා ගන්නේ අවශේෂ (කාන්දු) ධාරාව පමණි - එය අධි බර හෝ කෙටි පරිපථ වලින් ආරක්ෂා නොවේ. RCBO (DABL-63 වැනි) එක උපාංගයක් තුළ RCCB + MCB ඒකාබද්ධ කරයි - කාන්දු වීම + අධි බර + කෙටි-පරිපථ ආරක්ෂාව ලබා දෙයි.
Q2: මෙම RCBO ඇත්ත වශයෙන්ම රැල්ලට එරෙහිව ආරක්ෂා කරයිද?
A2: ඔව්! සම්මත RCBO වල දුර්ලභ ලක්ෂණයක් වන සංක්රාන්ති අධි වෝල්ටීයතාවයන් (උදා., අකුණු සැර හෝ මාරුවෙන් මාරුවට) යටපත් කරන D-class varistor එකක් එයට ඇතුළත් වේ.
Q3: විද්යුත් චුම්භක එකකට වඩා ඉලෙක්ට්රොනික RCBO එකක් තෝරා ගන්නේ ඇයි? A3:
● ඉලෙක්ට්රොනික RCBOs ඉහළ සංවේදීතාවයක්, කුඩා ප්රමාණයකින් පිරිනමන අතර අමතර ක්රියාකාරකම් ඒකාබද්ධ කළ හැකිය (උල්පත් ආරක්ෂණය වැනි).
● ඒවා ක්රියාත්මක වීමට රේඛීය වෝල්ටීයතාවයක් අවශ්ය වේ - එබැවින් උදාසීන විශ්වාස කළ නොහැකි නම් සුදුසු නොවේ.
● විද්යුත් චුම්භක වර්ග 0V දී ක්රියා කරන නමුත් ඒවා විශාල වන අතර ස්මාර්ට් විශේෂාංග නොමැත.
→ ස්ථාවර නේවාසික ජාල සඳහා, DABL-63 වැනි ඉලෙක්ට්රොනික RCBOs ප්රශස්ත වේ.
Q4: පුද්ගලික ආරක්ෂාව සඳහා 30mA ප්රමාණවත්ද?
A4: ඔව්. 30mA යනු නේවාසික පරිපථවල ජීවිතාරක්ෂක කම්පන ආරක්ෂාව සඳහා වන ජාත්යන්තර ප්රමිතිය (IEC) සීමාවයි.
Q5: ඉලෙක්ට්රොනික RCBO සඳහා CDADA තෝරා ගන්නේ ඇයි?
A5: CDADA කැපී පෙනෙන්නේ:
● සත්ය 4-in-1 ආරක්ෂාව (කාන්දු වීම + අධි බර + කෙටි පරිපථය)
● සංයුක්ත 2-මොඩියුල නිර්මාණය පැනල් ඉඩ ඉතිරි කරයි
● ස්වාධීන සම්බන්ධතා දර්ශකය නිවැරදි තත්ත්වය සහතික කරයි
● ගෝලීය සහතික (CE/CB/RoHS)
● OEM-සුදානම්: ස්ථාවර ගුණත්වය, ඉංග්රීසි සහාය, තොග මිල
උණුසුම් ටැග්: 2P 4P ඉලෙක්ට්රොනික වර්ගයේ RCBO, චීනය, නිෂ්පාදකයා, සැපයුම්කරු, කර්මාන්ත ශාලාව
විමසීම් යවන්න
සම්බන්ධතා තොරතුරු
-
ලිපිනය
අංක 171, Yezhuang පාර, Zhuangxing නගරය, Fengxian දිස්ත්රික්කය, Shanghai, චීනය
-
දුරකථන
-
විද්යුත් තැපෑල
පැය 24 කින් ඔබේ අභිරුචි විදුලි විසඳුම අගුළු හරින්න!
ඉහළ පෙළේ චීන නිෂ්පාදකයෙකුගෙන් විමසන්නේ ඇයි?
✅ සෘජු කර්මාන්තශාලා මිල
අතරමැදි වියදම් අඩු කරන්න! චීනයේ ISO 9001 සහතික ලත් කර්මාන්ත ශාලාවක් ලෙස, අපි CE, KEMA සහ ASTA සහතිකවල පිටුබලය ඇතිව තරඟකාරී මිල ගණන් යටතේ වාරික MCCBs, MCBs සහ සූර්ය DC බ්රේකර් ලබා දෙන්නෙමු.
✅ වසර 40+ OEM/ODM ප්රවීණතාවය

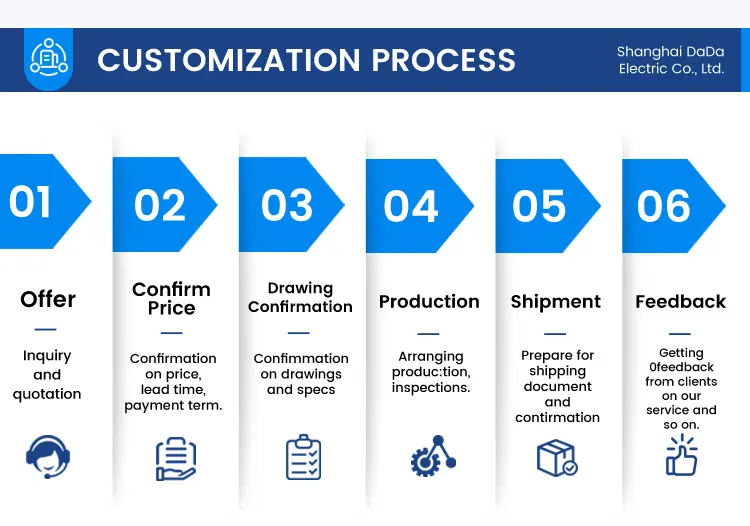

ආවරණ, ලේබල් හෝ තාක්ෂණික පිරිවිතර ආයාසයකින් තොරව වෙනස් කරන්න. අපගේ R&D කණ්ඩායම (60+ පේටන්ට් බලපත්ර) හසුරුවන්නේ:
