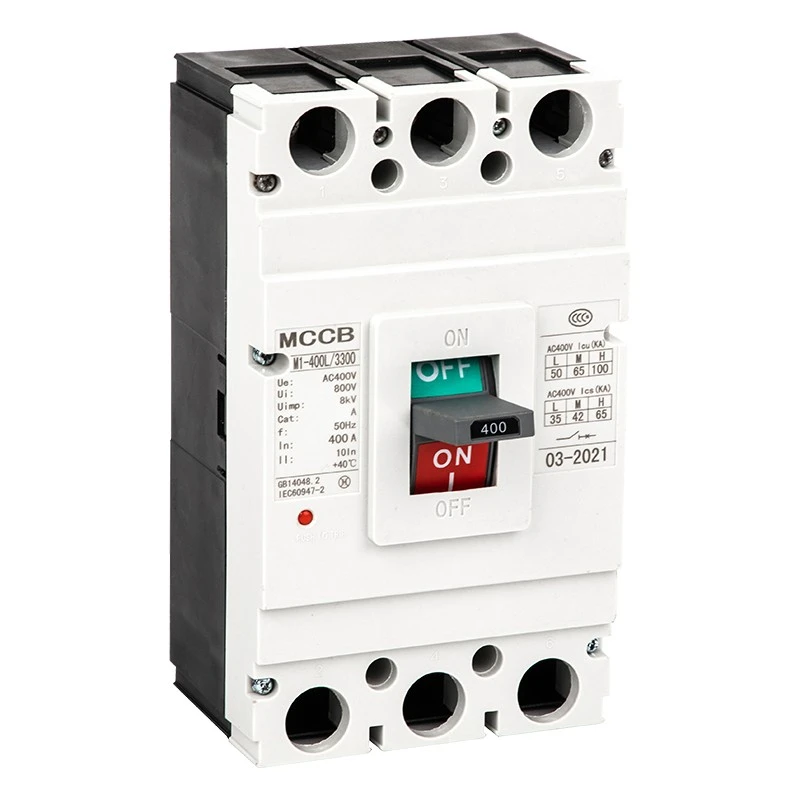

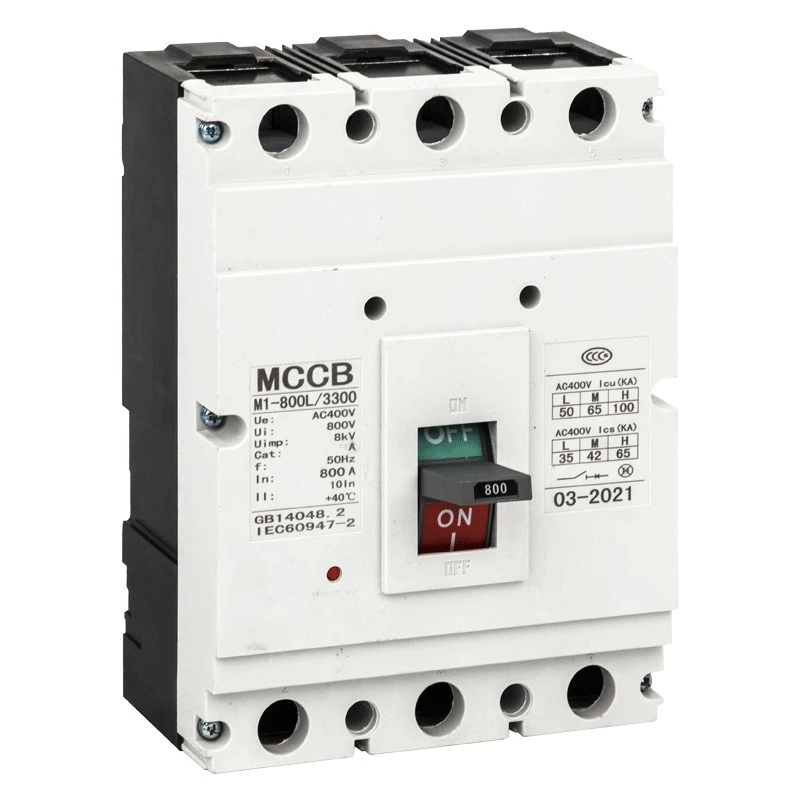

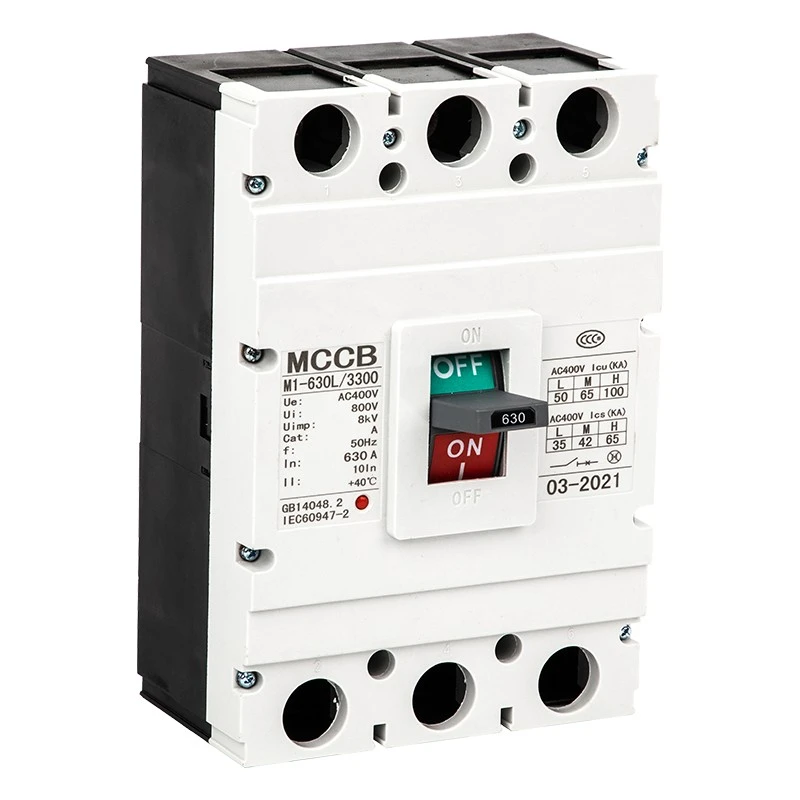

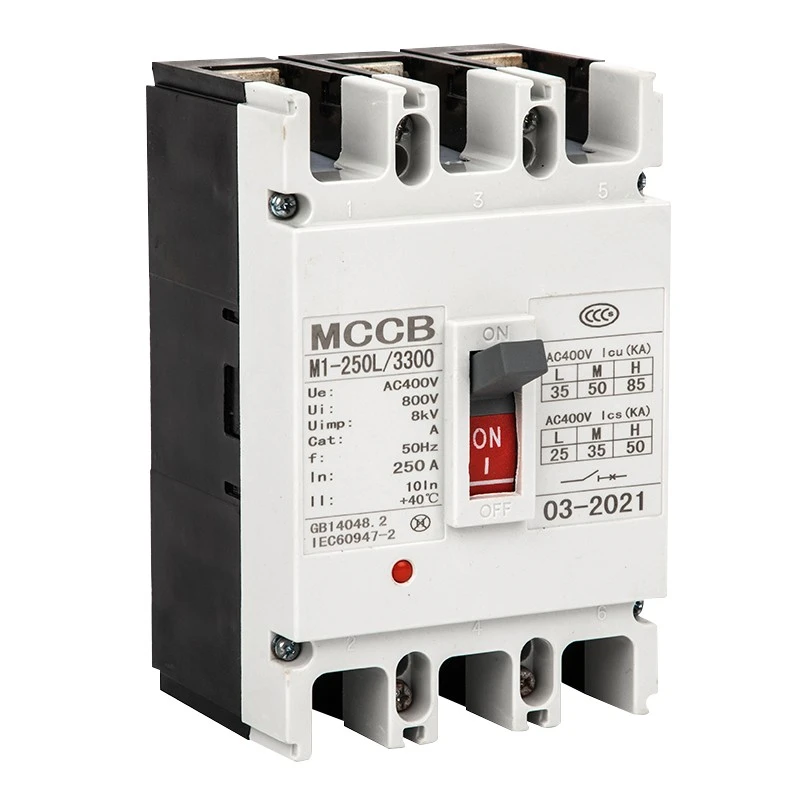

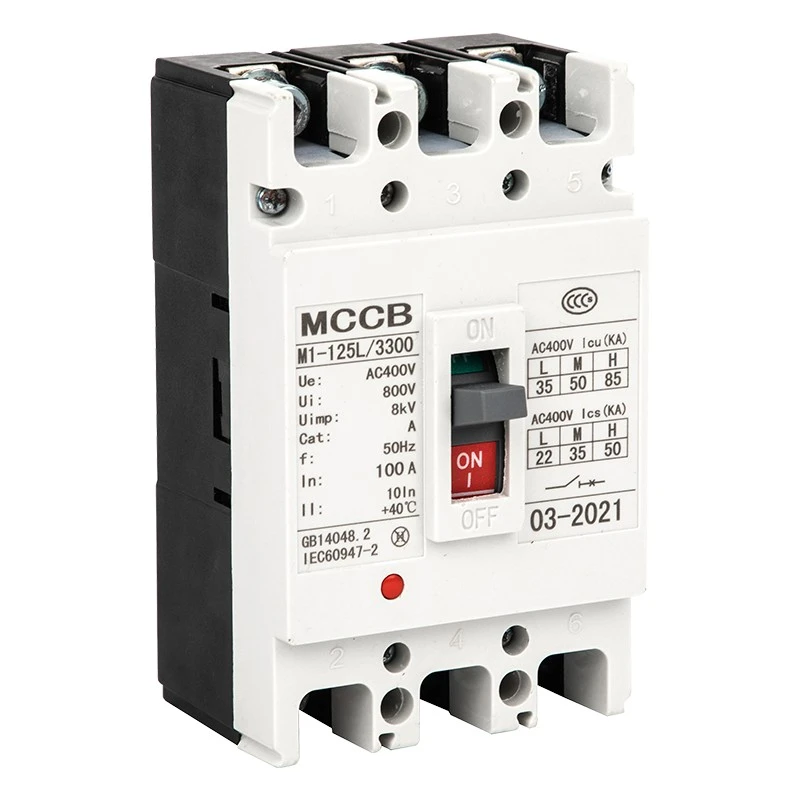

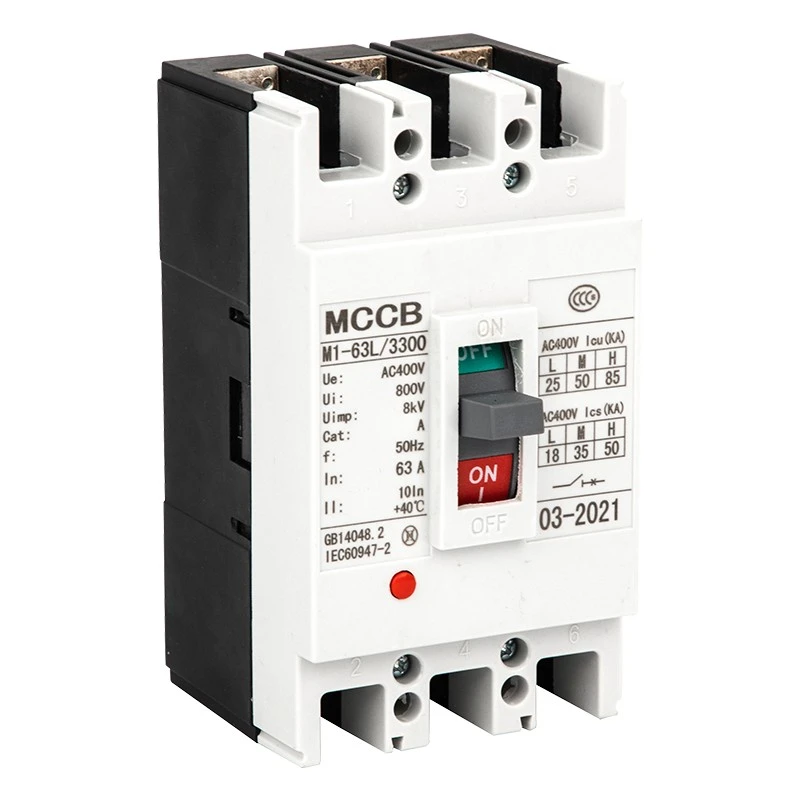

CM1 වාත්තු කරන ලද කේස් පරිපථ කඩනය
Model:DAM2 (CM1) Series
මෙම CDADA CM1 Molded Case Circuit Breaker (MCCB) IEC60947-2 සහතිකය සහ කාර්මික බලශක්ති පද්ධති සඳහා ස්ථායී කාර්ය සාධනය සමඟින් තොග ප්රසම්පාදන සඳහා ගොඩනගා ඇත. CM1 MCCB ඉහළ ශක්ති ව්යුහයක් සහ විශ්වාසනීය ට්රිපින් යාන්ත්රණයක් භාවිතා කරයි, ස්ථාපනය කිරීමට සහ නඩත්තු කිරීමට පහසුය. එය කල්පවත්නා සැලසුමක් සමඟ බුද්ධිමත් ආරක්ෂාව ඒකාබද්ධ කරයි, බලශක්ති බෙදා හැරීමේ සහ බර කාර්මික යෙදුම්වල දිගු සේවා කාලය සහතික කරයි.
මෙම DAM2 (CM1) ශ්රේණියේ CM1 මෝල්ඩ් කේස් සර්කිට් බ්රේකර් යනු චීනයේ විශ්වාසනීය නිෂ්පාදකයෙකු සහ සැපයුම්කරුවෙකු වන සීමාසහිත Shanghai DADA Electric Co., Ltd. විසින් නිෂ්පාදනය කරන ලද අධි-ක්රියාකාරී අඩු වෝල්ටීයතා ආරක්ෂණ උපාංගයකි. 800V දක්වා ශ්රේණිගත කරන ලද පරිවාරක වෝල්ටීයතාවය, ශ්රේණිගත කරන ලද ක්රියාකාරී වෝල්ටීයතාව 400V/690V සහ ශ්රේණිගත ධාරාව 63A සිට 1600A දක්වා, එය බලය බෙදා හැරීම, පරිපථ ආරක්ෂාව, මෝටර් පාලනය සහ කලාතුරකින් මාරු කිරීම සඳහා බහුලව භාවිතා වේ.
මෙම ශ්රේණිය සිරස් සහ තිරස් ස්ථාපනය සඳහා සහය දක්වයි, IEC60947-2 ප්රමිතියට අනුකූල වන අතර බල උපකරණ සඳහා සම්පූර්ණ අධි බර, කෙටි පරිපථ සහ අඩු වෝල්ටීයතා ආරක්ෂාව සපයයි.
නිෂ්පාදන විශේෂාංග
★ නාමික පරිවාරක වෝල්ටීයතාව: 800V; ක්රියාකාරී වෝල්ටීයතාව: 400V / 690V
★ වත්මන් පරාසය: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ බිඳීමේ ධාරිතාව: L සම්මත, M මධ්යම, H ඉහළ බිඳීමේ වර්ගය
★ තාප-චුම්බක සහ විද්යුත් චුම්භක ද්විත්ව මුදා හැරීමේ ක්රම
★ සිරස් / තිරස් ස්ථාපනය, හුදකලා භාවිතය සඳහා සුදුසු වේ
★ පුළුල් පරිසර උෂ්ණත්ව පරාසය: -5℃~+40℃
★ උන්නතාංශය ≤2000m, පරිසර දූෂණය 3
යෙදුම්
CDADA CM1 Molded Case Circuit Breaker කර්මාන්තශාලා, ගොඩනැගිලි, දත්ත මධ්යස්ථාන, බලාගාර, යටිතල පහසුකම්, යාන්ත්රික උපකරණ සහ බල බෙදාහැරීමේ කැබිනට් ඇතුළු කාර්මික සහ සිවිල් බලශක්ති බෙදා හැරීමේ පද්ධතිවල බහුලව භාවිතා වේ. එය ඉදිකිරීම්, ලෝහ කර්මාන්තය, ඛනිජ රසායනික සහ අනෙකුත් කර්මාන්තවල මෝටර් ආරක්ෂාව, පරිපථ පරිවර්තනය සහ ආරක්ෂිත බල සැපයුම සඳහා ද භාවිතා වේ.
තාක්ෂණික පරාමිතීන්
★ ප්රමිති: IEC60947-2, GB14048.2
★ සංඛ්යාතය: AC 50Hz/60Hz
★ පොල්ල: 1P,2P, 3P, 4P
★ මුදා හැරීම: තාප-චුම්බක (ද්විත්ව), විද්යුත් චුම්භක (ක්ෂණික)
★ ක්ෂණික සැකසුම: බෙදා හැරීමේ වර්ගය 10In±20%; මෝටර් වර්ගය 12In±20%
★ ස්ථාපනය: ඉදිරිපස රැහැන්, පසුපස රැහැන්, ප්ලග්-ඉන් වර්ගය
★ මෙහෙයුම: අතින්, විදුලි මෙහෙයුම් යාන්ත්රණය
|
ආකෘතිය |
පොල්ල |
ශ්රේණිගත ධාරාව (A) |
ශ්රේණිගත කර ඇත ක්රියාත්මක වේ වෝල්ටීයතාවය (V) |
ශ්රේණිගත කර ඇත පරිවරණය වෝල්ටීයතාවය (V) |
ශ්රේණිගත කරන ලද අවසාන කෙටි - පරිපථ කඩන ධාරිතාව (Icu) |
ෆ්ලෑෂ්ඕවර් දුර (මි.මී.) |
||
|
පරීක්ෂණ වෝල්ටීයතාවය (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3,4 |
50 |
35 |
|||||
|
DAM2L-100 |
3,4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-225 |
3,4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2,3,4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3,4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2,3,4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3,4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3,4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3,4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3,4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
දළ සටහන් සහ ස්ථාපන මානයන්
අපගේ CM1 MCCB ඉදිරිපස රැහැන්, පසුපස රැහැන් සහ ප්ලග්-ඉන් වර්ගය ඇතුළුව 63A-1600A මාදිලි සඳහා සම්පූර්ණ මාන දත්ත සපයයි. සම්මත කැබිනට් ස්ථාපනය සඳහා විවිධ රාමු ප්රමාණ (63/100/225/400/630/800/1250/1600) H, H1, H2 මානයන් ගැලපේ. අතින් සහ විදුලි මෙහෙයුම් යාන්ත්රණය උස පහසු එකලස් කිරීම සඳහා ප්රමිතිගත කර ඇත.
උපාංග සහ කාර්යයන්
අභ්යන්තර උපාංග
★ ෂන්ට් නිකුතුව: විශ්වාසදායක ගමනක් සඳහා 70%–110% ශ්රේණිගත වෝල්ටීයතාවය
★ අඩු වෝල්ටීයතා නිකුතුව: ස්වයංක්රීය ආරක්ෂාව සඳහා 35%–70% වෝල්ටීයතා පහත වැටීම
★ සහායක සම්බන්ධතා සහ අනතුරු ඇඟවීමේ සම්බන්ධතා: සංඥා ප්රතිපෝෂණ සහ දෝෂ අනතුරු ඇඟවීම
★ පෙර ගෙවුම් මීටරය කැප වූ නිකුතුව: ප්රමාදය 0.5-2 තත්
බාහිර උපාංග
★ අතින් මෙහෙයුම් යාන්ත්රණය
★ විදුලි (මෝටර්) මෙහෙයුම් යාන්ත්රණය
★ අදියර බෙදුම්කරුවන්, සවිකරන ඉස්කුරුප්පු, බස්බාර් කට්ටල

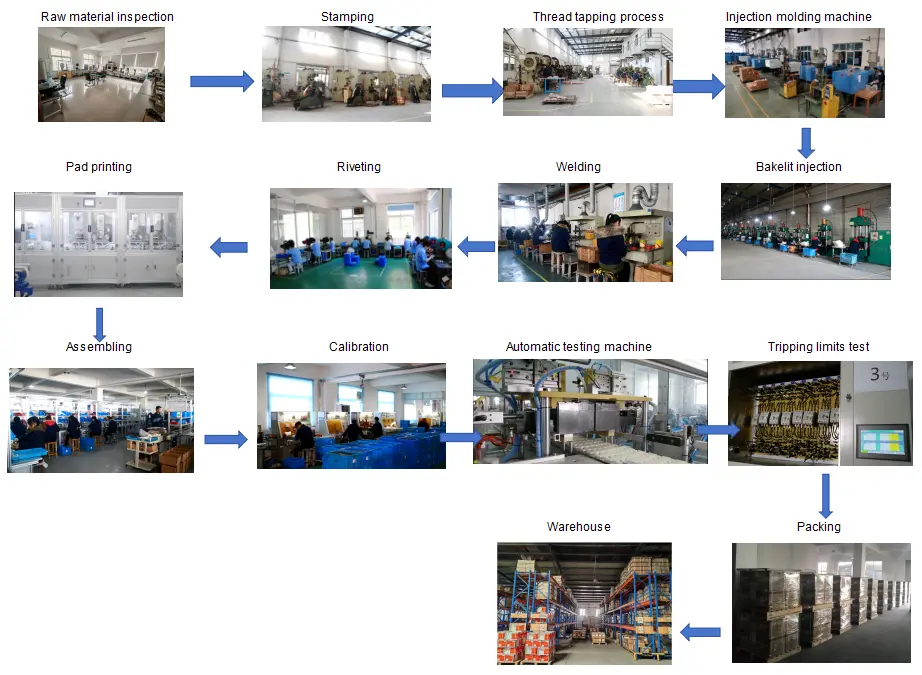

තත්ත්ව පාලන ප්රවාහය
අමුද්රව්ය පරීක්ෂාව → නිෂ්පාදන සැකසීම → එකලස් කිරීමේ මාර්ගය → චාරිකා ලාක්ෂණික පරීක්ෂණය → උෂ්ණත්වය ඉහළ යාම පරීක්ෂණය → කෙටි පරිපථ පරීක්ෂණය → වයස්ගත පරීක්ෂණය → පෙනුම සහ මානය පරීක්ෂාව → ඇසුරුම්කරණය → නැව්ගත කිරීමට පෙර අවසන් පරීක්ෂණය
ඇසුරුම්කරණය සහ නැව්ගත කිරීම
★ ආරක්ෂිත ප්රවාහනය සඳහා සම්මත අපනයන පෙට්ටි + ලී පැලට්
★ ලේබලය: ආකෘතිය, ධාරාව, පොල්ල, ප්රමාණය, සහතිකය
★ මුහුදු, ගුවන් සහ ගොඩබිම් සැපයුම් සඳහා සුදුසු වේ

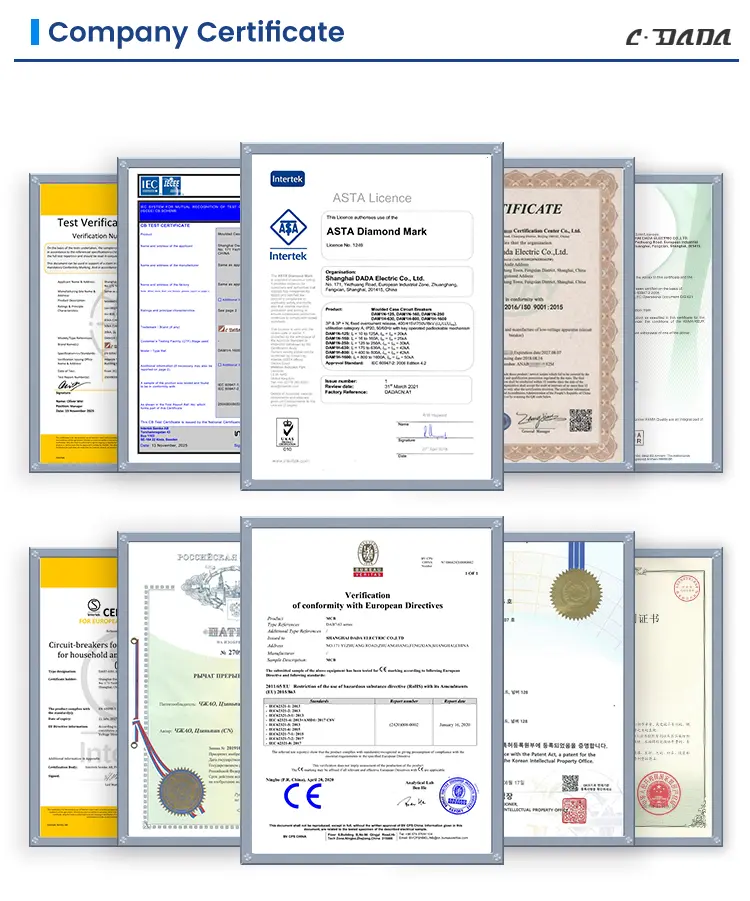

සහතික
IEC60947-2, GB14048.2, CE, CB, ROHS සහ අනෙකුත් ජාත්යන්තර අනුමැතිය.
පාරිභෝගික සහයෝගිතා නඩු
CDADA DAM2 ශ්රේණියේ MCCB බලශක්ති බෙදා හැරීමේ පද්ධති ඒකාබද්ධ කරන්නන්, කාර්මික උපකරණ නිෂ්පාදකයින්, ස්විච් ගියර් කර්මාන්තශාලා, ඉදිකිරීම් කොන්ත්රාත්කරුවන් සහ යුරෝපය, අග්නිදිග ආසියාව, මැද පෙරදිග, අප්රිකාව සහ දකුණු ඇමරිකාවේ OEM සන්නාම ඇතුළු ගෝලීය පාරිභෝගිකයින්ට සපයා ඇත. අපි දිගුකාලීන හවුල්කරුවන් සඳහා ස්ථාවර තොග සැපයුමක් සහ අභිරුචි කළ විසඳුම් සපයන්නෙමු.
