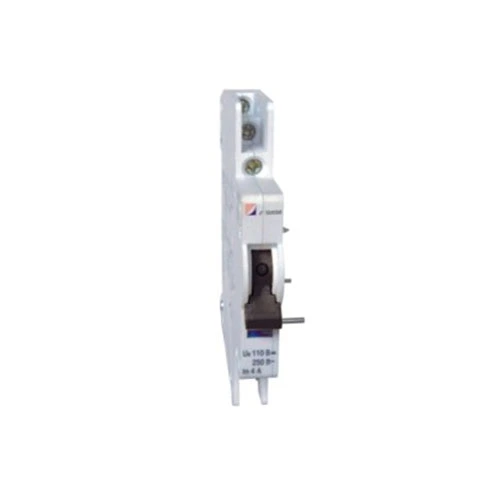

MCB අනතුරු ඇඟවීම සහ සහායක සම්බන්ධතා
Model:DAB7-FL
DAB7-63 බ්රේකර් සඳහා CDADA MCB එලාම් සහ සහායක සම්බන්ධතා - ද්විත්ව ක්රියාකාරී මොඩියුලය මිලදී ගන්න. එක් සංයුක්ත ඒකකයක ස්ථාන මාරු සම්බන්ධතා 2ක් (සහායක + එලාම්) ඒකාබද්ධ කරයි. පැනලවල දුරස්ථ තත්ත්ව නිරීක්ෂණය සහ දෝෂ සංඥා සඳහා වඩාත් සුදුසුය. පහසු වම් පස snap-on ස්ථාපනය. සෘජු කර්මාන්ත ශාලාවක් ලෙස, OEM/තොග මිල ලබා ගත හැක.
CDADA යනු වසර 40+ පළපුරුද්දක් ඇති නිෂ්පාදකයෙක් සහ සැපයුම්කරුවෙකි, පැනල් ක්රියාකරුවන්ට ට්රිප් බ්රේකර් එකක් මග හැරෙන බොහෝ ව්යාපෘති අපි දැක ඇත්තෙමු - එය ප්රමාද වන තුරු. අපි CDADA MCB එලාම් සහ සහායක සම්බන්ධතා (DAB7-FL) නිර්මාණය කළේ එබැවිනි: එක් මොඩියුලයක් තුළ ඔබට තීරණාත්මක සංඥා දෙකක් ලබා දෙන බුද්ධිමත්, ඉඩ ඉතිරි කිරීමේ විසඳුමක් - බ්රේකර් ස්ථානය (සක්රිය / අක්රිය) සහ ගමනේ හේතුව (අධික බර / කෙටි පරිපථය).
අපගේ උපදෙස: ඔබගේ පාලන පද්ධතියට අතින් ක්රියා විරහිත වීම සහ දෝෂ සහිත චාරිකාවක් අතර වෙනස හඳුනා ගැනීමට අවශ්ය නම්, ඔබ සඳහන් කළ යුතු උපාංගය මෙයයි. සම්මත සහායක සම්බන්ධතා වලට පමණක් වෙනස කිව නොහැක - නමුත් අපට එය කළ හැකිය.
ද්විත්ව ක්රියාකාරී නිර්මාණය: එක් මොඩියුලයක්, සංඥා දෙකක්
CDADA MCB එලාම් සහ සහායක සම්බන්ධතා දක්ෂ යාන්ත්රික තේරීමක් සමඟ ස්වාධීන හුවමාරු සම්බන්ධතා දෙකක් දක්වයි:
★ "A" හි කහ දර්ශකය: සම්බන්ධතා දෙකම සහායක සම්බන්ධතා ලෙස ක්රියා කරයි → සංඥා MCB ON/OFF තත්වය
★ "AL" හි කහ දර්ශකය:
★ වම් සම්බන්ධතා = සහායක (සක්රිය/අක්රිය තත්ත්වය)
★ දකුණු ස්පර්ශය = එලාමය (දෝෂයක් හේතුවෙන් MCB ගමන් කරන විට පමණක් සක්රිය වේ)
★ මෙයින් අදහස් කරන්නේ ඔබට වයර් කළ හැකි බවයි:
★ "පවර් ඔන්" පෙන්වීමට හරිත එළියක්
★ "දෝෂ අනතුරු ඇඟවීමක්" අවුලුවාලීමට රතු එළියක් හෝ PLC ආදානයක්
★ සියල්ල ඔබගේ DAB7-63 MCB මත තනි ඇඩෝන මොඩියුලයකින්.
තාක්ෂණික පිරිවිතර
|
පරාමිතිය |
වටිනාකම |
|
ගැළපෙන MCB |
CDADA DAB7-63 ශ්රේණි පමණි (1P-4P) |
|
සම්බන්ධතා වර්ගය |
වෙනස් කිරීමේ (මාරු) සම්බන්ධතා කණ්ඩායම් 2ක් |
|
විදුලි ශ්රේණිගත කිරීම් |
|
|
|
• AC-12: 230V AC, 2A |
|
|
• AC-15: 230V AC, 1A |
|
|
• DC-12: 11 0V DC, 0.5A |
|
සවිකිරීමේ ස්ථානය |
MCB වම් පැත්ත |
|
ස්ථාපනය |
ද්විත්ව ඒක පාර්ශවීය ටේප් + විකල්ප DIN රේල් ක්ලිප් සමඟ ආරක්ෂිතයි |
|
යාන්ත්රික සබැඳිය |
සෘජු ධාවක පතුවළ සම්බන්ධ කිරීම - බාහිර ලීවර අවශ්ය නොවේ |
වැදගත්: මෙම උපාංගය ස්වාධීනව භාවිතා කළ නොහැක - එය DAB7-63 MCB වෙත සෘජුවම සවි කළ යුතුය.
ස්ථාපන මාර්ගෝපදේශය (අපගේ ක්ෂේත්ර ඉංජිනේරුවන්ගෙන්)
★ ආරක්ෂිත, විශ්වාසනීය මෙහෙයුම සඳහා මෙම පියවර අනුගමනය කරන්න:
★ ස්ථාපනය කිරීමට පෙර පරිපථය විසන්ධි කරන්න.
★ DAB7-FL මොඩියුලය ක්ලික් කරන තෙක් DAB7-63 MCB හි වම් පැත්තට තල්ලු කරන්න.
★ ඇතුළත් කර ඇති ද්විත්ව ඒක පාර්ශවීය ටේප් (කම්පන ප්රතිරෝධය සඳහා) සමඟ ආරක්ෂිත කරන්න.
★ පර්යන්ත 4 වෙත වයර් සම්බන්ධ කරන්න (සම්බන්ධතා කණ්ඩායමකට 2):
★ සහායක (තත්ත්වය) සඳහා වම් යුගල භාවිතා කරන්න
★ අනතුරු ඇඟවීම සඳහා දකුණු යුගල භාවිතා කරන්න (ගමන් හඳුනාගැනීම)
★ ඔබට දෝෂ අනතුරු ඇඟවීමේ ක්රියාකාරීත්වය අවශ්ය නම් කහ තේරීම්කාරකය "AL" ලෙස සකසන්න.
★ පරීක්ෂණය: MCB අතින් ට්රිප් කරන්න - දෝෂ ගමනකදී අනතුරු ඇඟවීමේ ස්පර්ශය පමණක් තත්ත්වය වෙනස් විය යුතුය.
★ ප්රෝ ඉඟිය: ඔබේ වයර් පැහැදිලිව ලේබල් කරන්න! බොහෝ කාර්මික ශිල්පීන් කොමිස් කිරීමේදී සහායක එදිරිව අනතුරු ඇඟවීමේ සංඥා ව්යාකූල කරයි.
සම්මත සහායක සම්බන්ධතාවක් වෙනුවට ඔබ මෙය භාවිතා කළ යුත්තේ කවදාද?
|
දර්ශනය |
සම්මත සහායක |
CDADA එලාම් + සහායක |
|
MCB ON/OFF ද යන්න දැන ගැනීමට අවශ්යයි |
✅ ඔව් |
✅ ඔව් |
|
එය පැකිළුණේ මන්දැයි දැන ගැනීමට අවශ්යයි (දෝෂය එදිරිව අතින් ක්රියාවිරහිතයි) |
❌ නැත |
✅ ඔව් |
|
දුරස්ථ SCADA/PLC අධීක්ෂණය සහිත පැනලය |
සීමිත තොරතුරු |
සම්පූර්ණ රෝග විනිශ්චය හැකියාව |
|
ගිනි අනතුරු ඇඟවීම් හෝ ආරක්ෂිත අන්තර් අගුළු පරිපථ |
ප්රමාණවත් නොවේ |
කේත අවශ්යතා සපුරාලයි |
සාමාන්ය යෙදුම්:
★ දත්ත මධ්යස්ථාන PDU අධීක්ෂණය
★ සූර්ය සංයුක්ත පෙට්ටි
★ කාර්මික පාලන පැනල
★ ගොඩනැගිලි කළමනාකරණ පද්ධති (BMS)
★ සෝපානය හෝ HVAC ආරක්ෂිත පරිපථ
නිතර අසන ප්රශ්න
Q1: මට මෙය CDADA නොවන MCBs මත භාවිතා කළ හැකිද?
A1: නැත. DAB7-FL යාන්ත්රිකව සහ මානයෙන් නිර්මාණය කර ඇත්තේ CDADA DAB7-63 බ්රේකර් සඳහා පමණි. එය Schneider, ABB, හෝ Siemens MCB වලට නොගැලපේ.
Q2: අනතුරු ඇඟවීමේ සම්බන්ධතාවය ඇත්ත වශයෙන්ම ක්රියා කරන්නේ කෙසේද?
A2: MCB ඇතුළත, ට්රිප් ලෑච් යාන්ත්රණයක් තාප/චුම්බක දෝෂ චාරිකාවක එදිරිව අතින් මාරු වීමකදී වෙනස් ලෙස චලනය වේ. DAB7-FL මෙම යාන්ත්රික වෙනස හඳුනාගෙන සැබෑ දෝෂ වලදී පමණක් අනතුරු ඇඟවීමේ සම්බන්ධතාවය සක්රීය කරයි.
Q3: මට සම්බන්ධතා දෙකම රැහැන්ගත කිරීමට අවශ්යද?
A3: අවශ්ය නොවේ. ඔබගේ පාලන තර්කනය මත පදනම්ව ඔබට සහායක, එලාම් හෝ දෙකම භාවිතා කළ හැක. මොඩියුලය ඔබට නම්යශීලී බවක් ලබා දෙයි.
Q4: එය DC සූර්ය යෙදුම් සඳහා සුදුසුද?
A4: ඔව්! 110V/0.5A හි DC-12 ශ්රේණිගත කිරීමක් සමඟින්, ඔබට PV අරා දෝෂ දුරස්ථව හඳුනා ගැනීමට අවශ්ය සූර්ය තන්තු නිරීක්ෂණය සඳහා වඩාත් සුදුසු වේ.
Q5: සාමාන්ය වෙළඳ නාමවලට වඩා CDADA තෝරා ගන්නේ ඇයි?
A5: අපි පිරිනමන නිසා:
● සැබෑ වැරදි වෙනස්කම් කිරීම (ස්ථාන සංවේදනය පමණක් නොවේ)
● DAB7 MCBs සමඟ බාධාවකින් තොරව ඒකාබද්ධ වීම-ඇඩැප්ටර තහඩු නැත
● කර්මාන්තශාලාව පරීක්ෂා කරන ලද යාන්ත්රික සම්බන්ධ කිරීම - ක්රීඩා කිරීම හෝ මඟ හැරුණු සංඥා නොමැත
● ක්ෂේත්ර සත්යාපනය සඳහා දෘශ්ය දර්ශකය (කහ කොඩිය) පැහැදිලි කරන්න
● කරදරයකින් තොර ව්යාපෘති සඳහා ගෝලීය සහතික (CE, CB, RoHS)
CDADA R&D වෙතින් අවසාන සටහන
නවීන විද්යුත් පද්ධතිවල, 'on/off' ප්රමාණවත් නොවේ - ඔබට බුද්ධිය අවශ්ය වේ. අපගේ MCB එලාම් සහ සහායක සම්බන්ධතා සරල බ්රේකරයක් රෝග විනිශ්චය නෝඩයක් බවට පත් කරයි, ඔබට වඩාත් දක්ෂ, ආරක්ෂිත පැනල් තැනීමට උදවු කරයි. එය MCB නිර්මාණය කරන එකම කණ්ඩායම විසින් සාදන ලද නිසා, ඔබට පරිපූර්ණ සහජීවනයක් ලැබේ - අනුමාන කිරීමක් නැත. - CDADA නිෂ්පාදන සංවර්ධන කණ්ඩායම
ඇණවුම් කිරීමට සූදානම්ද? අපි පිරිනමනවා:
● පැනල් සාදන්නන් සඳහා තොග වට්ටම්
● පෙර-එකලස් MCB + DAB7-FL ඒකක (ශ්රමය ඉතිරි කරන්න)
● නොමිලේ රැහැන් රූප සටහන් සහ PLC තර්ක උදාහරණ
