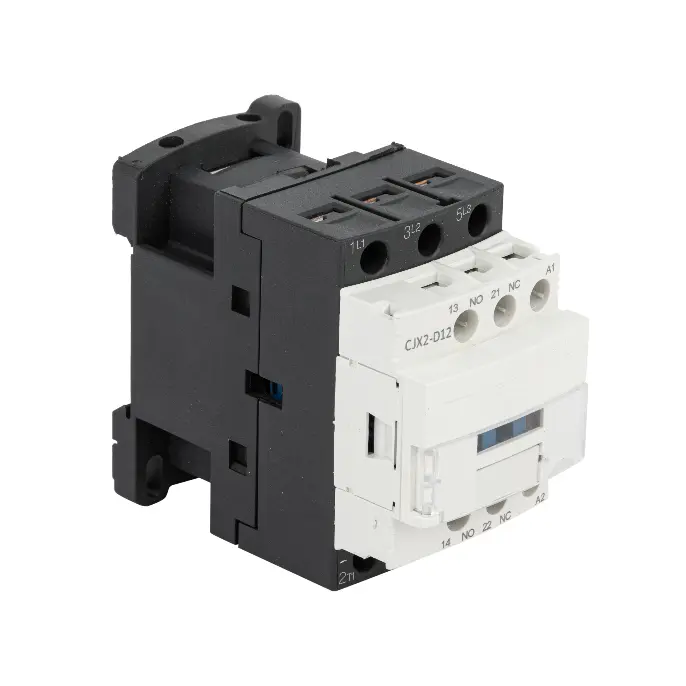

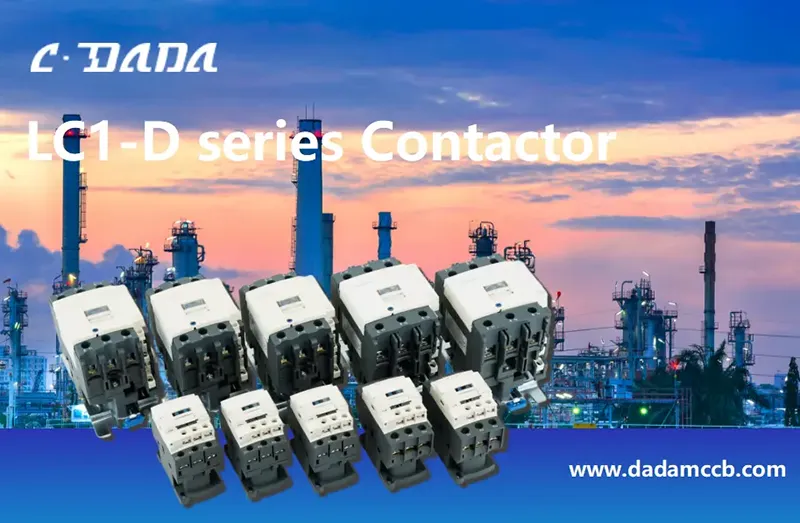

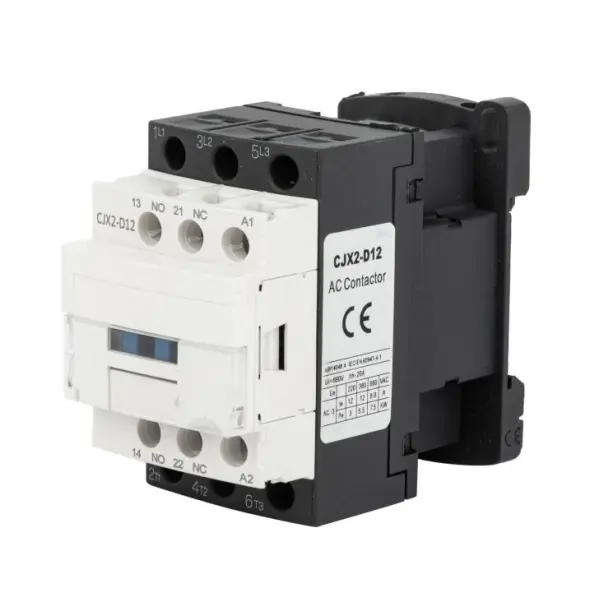

ඩී ස්පර්ශක
Model:LC1-D Series
Shanghai DADA Electric යනු විශ්වසනීය නිෂ්පාදකයෙකු වන අතර අපට අපගේම වෙළඳ නාම වන CDADA ඇත. අපගේ D Contactor (LC1-D Series) IEC 60947-4-1 සහතික කර ඇත, 3P/4P, 620A දක්වා, AC-3/AC-4 ශ්රේණිගත කර ඇත. පුළුල් දඟර වෝල්ටීයතා විකල්ප. මෝටර් රථ පාලනය සහ කාර්මික ස්වයංක්රීයකරණය සඳහා අපි මෙම නිෂ්පාදනය නිර්දේශ කරමු, උපුටා දැක්වීමක් සඳහා අප හා සම්බන්ධ වන්න.
IEC/EN 60947-4-1 ප්රමිතීන්ට අනුකූලව ෂැංහයි DADA Electric CO.,LTD විසින් නිර්මාණය කරන ලද ඉහළ කාර්යසාධනයක් සහිත AC ස්පර්ශකයක් වන CDADA LC1-D Series D ස්පර්ශකය සමඟ ඉංජිනේරු විශ්වාසනීය මෝටර් පාලනය සහ බල මාරු කිරීම. කාර්මික, වාණිජ, සහ යටිතල පහසුකම් යෙදුම් සඳහා ගොඩනගා ඇති, LC1-D ශ්රේණිය 9A සිට 95A දක්වා ශ්රේණිගත ධාරා සහිත 3-ධ්රැව හෝ 4-ධ්රැව වින්යාසයන් සඳහා සහය දක්වයි (බර-කාර්ය ප්රභේදවල 620A දක්වා) සහ 3-phase squirrel-cage motors (45k-45k0 දක්වා) පාලනය කරයි.
සම්මත 1NO+1NC සහායක සම්බන්ධතා වලින් සමන්විත වන අතර, එය සම්පූර්ණ මෝටර් ආරක්ෂාව සඳහා තාප අධි බර රිලේ සමඟ බාධාවකින් තොරව ඒකාබද්ධ වේ. AC හෝ DC දඟර විකල්ප (24V-600V), AC-3 සහ AC-4 භාවිත කාණ්ඩ සහ 690V පරිවරණය සඳහා ශ්රේණිගත කරන ලද ශක්තිමත් සැලසුමක් සමඟින්, CDADA D ස්පර්ශකය නිරන්තර ආරම්භක-නැවතුම් චක්ර, වාහක පද්ධති, පොම්ප, සම්පීඩක සහ HVAC 4 පරිසර උෂ්ණත්ව ඒකකවල පවා විශ්වාසනීය කාර්ය සාධනයක් ලබා දෙයි. 2000m උන්නතාංශය.
ප්රධාන පිරිවිතර
මාලාව: D ස්පර්ශක
වෙළඳ නාමය: CDADA | නිෂ්පාදකයා: Shanghai DADA Electric CO.,LTD
සම්මත: IEC/EN 60947-4-1
සහතිකය: CE
පොලු: 3P හෝ 4P (තෝරා ගත හැකි)
ශ්රේණිගත මෙහෙයුම් ධාරාව (AC-3): 9A - 95A (දිගු පරාසයක 620A දක්වා)
මෝටර් බල පාලනය (AC-3):
380/415V: 4kW - 45kW
660/690V: 45kW දක්වා
උපයෝගිතා කාණ්ඩ: AC-3 (ලේනුන්-කූඩු මෝටර), AC-4 (ප්ලග් කිරීම සහ අඟල් කිරීම)
ශ්රේණිගත පරිවාරක වෝල්ටීයතාව: 690V AC
පරිසර උෂ්ණත්වය: –5°C සිට +40°C
උන්නතාංශය: ≤ 2000m
සවිකිරීම: සිරස් තලය ±5°, සවිකිරීම් කාණ්ඩය III
සහායක සම්බන්ධතා: 1NO + 1NC (සියලු මාදිලිවල සම්මත)
දඟර විකල්ප:
AC දඟර: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
DC දඟර: 24V, 36V, 48V, 110V, 220V
තාක්ෂණික දත්ත පත්රිකාව
|
අයිතම |
ආකෘතිය |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
පොල්ල |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
සහායක සම්බන්ධතා |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
ශ්රේණිගත සාම්ප්රදායික තාපන ධාරාව (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
ක්රියාකාරී ලෙස ශ්රේණිගත කර ඇත වත්මන් (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
නාමික පරිවාරක වෝල්ටීයතාවය (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
පාලනය කිරීමේ බලය 3-අදියර කූඩු මෝටරය (AC-3) |
kW |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
AC දඟර (V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC දඟර (V) |
24, 36, 48, 110, 220 |
||||||
|
අයිතම |
ආකෘතිය |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
පොල්ල |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
සහායක පරිපථ බළලා: AC-15,Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
ශ්රේණිගත සාම්ප්රදායික තාපන ධාරාව (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
ක්රියාකාරී ලෙස ශ්රේණිගත කර ඇත වත්මන් (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
නාමික පරිවාරක වෝල්ටීයතාවය (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
පාලනය කිරීමේ බලය 3-අදියර කූඩු මෝටරය (AC-3) |
කි.වො |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
AC දඟර (V) |
24,36,48,110,127,220,240,380,415,440,480,500,600 |
||||||
|
DC දඟර (V) |
24, 36, 48, 110, 220 |
||||||
|
අයිතම |
ආකෘතිය |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
පොල්ල |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
ශ්රේණිගත සාම්ප්රදායික තාපන ධාරාව (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
ක්රියාකාරී ලෙස ශ්රේණිගත කර ඇත වත්මන් (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
නාමික පරිවාරක වෝල්ටීයතාවය (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
පාලනය කිරීමේ බලය 3-අදියර කූඩු මෝටරය (AC-3) |
kW |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
AC දඟර (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||
|
අයිතම |
ආකෘතිය |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
පොල්ල |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
ශ්රේණිගත සාම්ප්රදායික තාපන ධාරාව (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
ක්රියාකාරී ලෙස ශ්රේණිගත කර ඇත වත්මන් (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
නාමික පරිවාරක වෝල්ටීයතාවය (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
පාලිත 3-අදියර බලය කූඩු මෝටරය (AC-3) |
kW |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
AC දඟර (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||

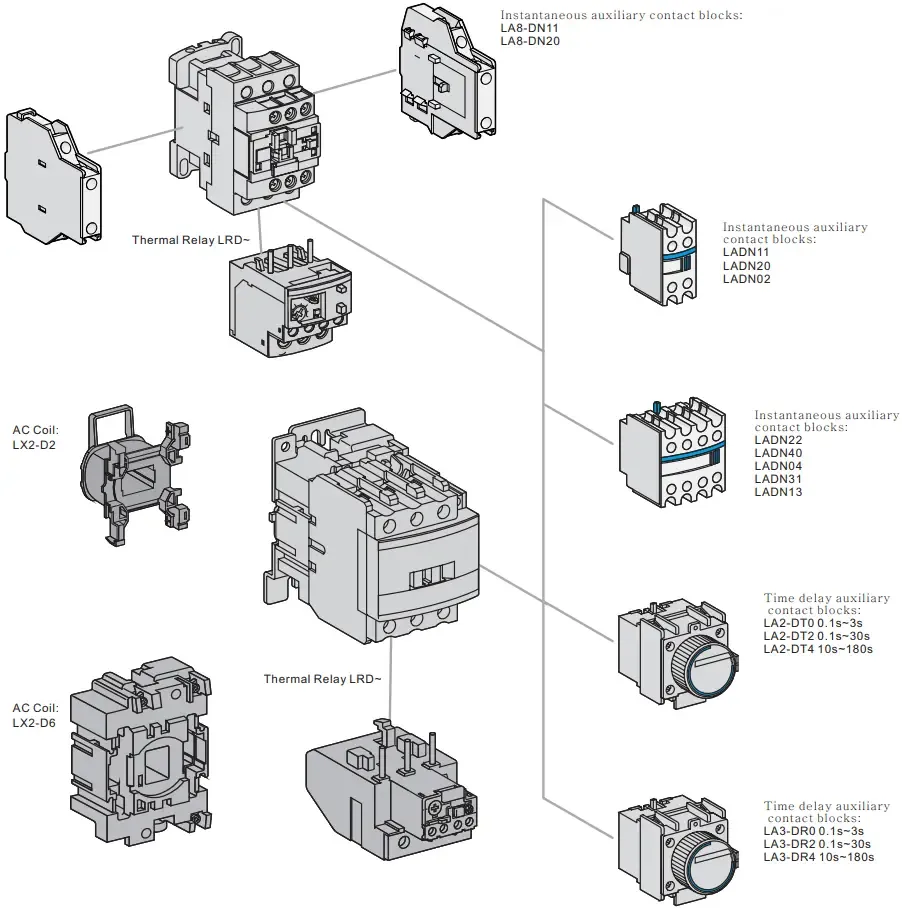

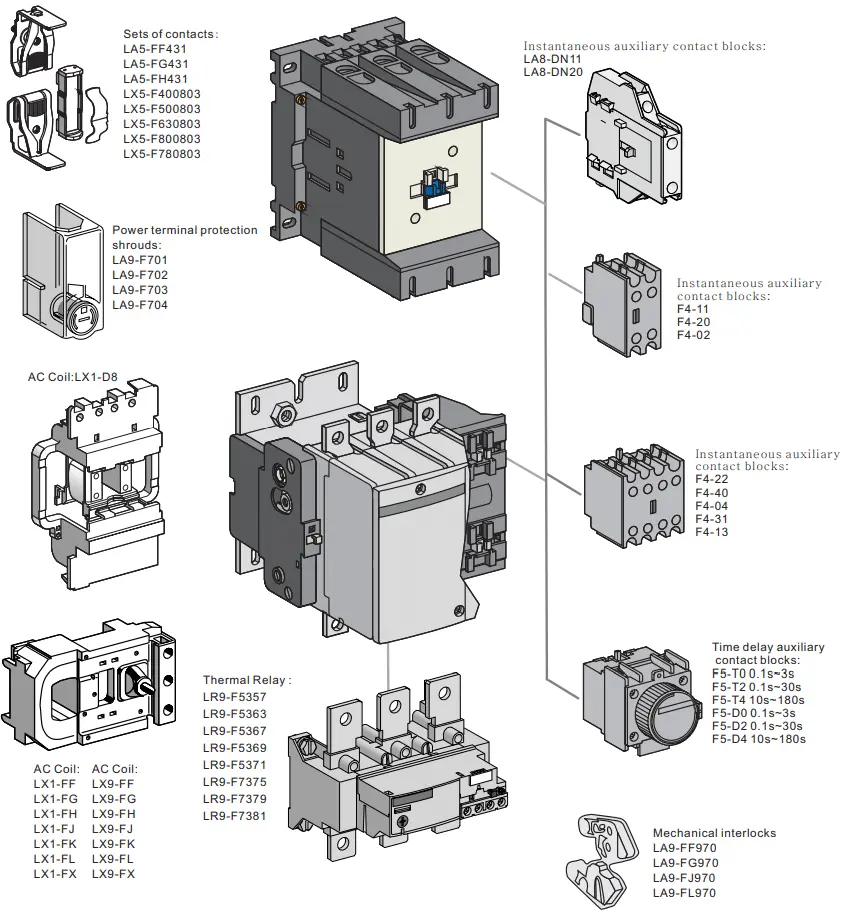

උපාංග
CDADA D සම්බන්ධකය තෝරා ගන්නේ ඇයි?
★ සැබෑ IEC අනුකූලතාව
IEC/EN 60947-4-1 - ගෝලීය පිළිගැනීම සහ අන්තර් ක්රියාකාරීත්වය සහතික කිරීම සඳහා නිර්මාණය කර පරීක්ෂා කර ඇත.★ සම්පූර්ණ මෝටර් පාලන විසඳුම
සම්පූර්ණ මෝටර් ආරම්භක එකලස්කිරීම් සඳහා CDADA තාප අධි බර රිලේ සමඟ යුගල කරන්න-ඕවර්ලෝඩ් + කෙටි-පරිපථ + හුදකලා කිරීම.★ පුළුල් වෝල්ටීයතා නම්යතාවය
ගෝලීය ව්යාපෘති හෝ මිශ්ර වෝල්ටීයතා පැනල් සඳහා වඩාත් සුදුසු 13 AC සහ 5 DC දඟර වෝල්ටීයතා වලින් තෝරන්න.★ බර රාජකාරි සඳහා ශක්තිමත්
දොඹකර, සෝපාන සහ වාහක සඳහා පරිපූර්ණ AC-4 තීරුබදු (නිතර ආපසු හැරවීම/ප්ලග් කිරීම) සඳහා සහය දක්වයි.★ ප්ලග්-ඇන්ඩ්-ප්ලේ ඒකාබද්ධ කිරීම
සම්මත 1NO+1NC සහායක සම්බන්ධතා පහසුවෙන් අන්තර් සම්බන්ධ කිරීම, සංඥා කිරීම හෝ PLC ප්රතිපෝෂණ සක්රීය කරයි.★ කාර්මික-ශ්රේණියේ විශ්වසනීයත්වය
අධි විද්යුත් විඳදරාගැනීම, අඩු ස්පර්ශක ප්රතිරෝධය සහ ස්ථායී චාප මර්දනය සඳහා පරීක්ෂා කර ඇත - අක්රිය කාලය අවම කිරීම.★ අපගේ ප්රධාන වාසි වන්නේ: 1) සම්පූර්ණ ජාත්යන්තර සහතික, 2) ශක්තිමත් OEM/ODM හැකියාව, 3) ඉහළ පිරිවැය-කාර්ය සාධන අනුපාතය, 4) විශ්වාසනීය මහා පරිමාණ නිෂ්පාදන ධාරිතාව, 5) පුළුල් අපනයන අත්දැකීම්.
★ තීරය සහ මාර්ග වෙළෙඳපොළ කෙරෙහි දැඩි අවධානයක් යොමු කරමින් අපගේ නිෂ්පාදන අග්නිදිග ආසියාව, මැද පෙරදිග, දකුණු ඇමරිකාව, අප්රිකාව, යුරෝපය සහ CIS රටවලට සාර්ථකව අපනයනය කෙරේ.
සාමාන්ය යෙදුම්
මෝටර් ආරම්භක: පොම්ප, විදුලි පංකා, සම්පීඩක, මික්සර්
HVAC පද්ධති: චිලර් සහ බ්ලෝවර් පාලනය
කාර්මික ස්වයංක්රීයකරණය: වාහක රේඛා, ඇසුරුම් යන්ත්ර
ගොඩනැගිලි කළමනාකරණය: සෝපාන පාලනය, ආලෝක බැංකු
බලශක්තිය සහ ජලය: අපජල පවිත්රකරණය, වාරිමාර්ග පද්ධති
නිතර අසන ප්රශ්න
Q1: "D Contactor" යන්නෙන් අදහස් කරන්නේ කුමක්ද?
A1: “D” යනු මෙම මොඩියුලර්, ප්රමිතිගත AC ස්පර්ශක වේදිකාව සඳහා ගෝලීය වශයෙන් භාවිතා වන ශ්රේණි තනතුර (LC1-D) වෙත යොමු කරයි. එය තාක්ෂණික වර්ගීකරණයක් නොවේ - නමුත් අධි බර රිලේ සහ යාන්ත්රික අන්තර් අගුළු වැනි උපාංග සමඟ එහි ගැළපුම සඳහා පැනල් ගොඩනැගීමේදී පුළුල් ලෙස හඳුනාගෙන ඇත.
Q2: AC-3 සහ AC-4 රාජකාරි අතර වෙනස කුමක්ද?
A2:● AC-3: ලේනුන්-කූඩු මෝටරවල සාමාන්ය ආරම්භය/නැවැත්වීම (උදා: පොම්ප, විදුලි පංකා). අඩු ආතතිය.
● AC-4: නිතර පේනු දැමීම, අඟල් දැමීම හෝ ආපසු හැරවීම (උදා: දොඹකර, එසවීම). ඉහළ විදුලි ආතතිය → වඩා ශක්තිමත් සම්බන්ධතා අවශ්ය වේ. → CDADA LC1-D දෙකම සඳහා ශ්රේණිගත කර ඇත, එය බහුකාර්ය කරයි.
Q3: මට අධි බර රිලේ එකක් නොමැතිව මෙම ස්පර්ශකය භාවිතා කළ හැකිද?
A3: මෝටර් ලෝඩ් සඳහා නිර්දේශ නොකරයි. ස්පර්ශක බලය පමණක් මාරු කරයි - එය අධික බරින් ආරක්ෂා නොවේ. මෝටර් ආරක්ෂාව සඳහා සෑම විටම තාප හෝ ඉලෙක්ට්රොනික අධි බර රිලේ සමඟ යුගල කරන්න.
Q4: 4-ධ්රැව අනුවාද තිබේද?
A4: ඔව්! සියලුම LC1-D මාදිලි 3P හෝ 4P වින්යාස සඳහා සහය දක්වයි—උදාසීන-ස්විචින් යෙදුම් හෝ 4-වයර් පද්ධති සඳහා වඩාත් සුදුසුය.
Q5: වෙනත් D-ශ්රේණියේ ස්පර්ශකයන්ට වඩා CDADA තෝරා ගන්නේ ඇයි?
A5: CDADA පිරිනැමීම්:● සැබෑ IEC 60947-4-1 පරීක්ෂණ වාර්තා සමග අනුකූල වීම
● පුළුල් දඟර වෝල්ටීයතා පරාසය (අපනයනය සඳහා 415V, 480V, 600V ඇතුළුව)
● රිදී-මිශ්ර ලෝහ සම්බන්ධතා සහ චාප චුට් සමඟ ස්ථාවර ගුණත්වය
● OEM-හිතකාමී මිලකරණය සහ වේගවත් නියැදි හැරවුම්
● ගෝලීය සහතික (CE) සහ ඉංග්රීසි ලියකියවිලි
