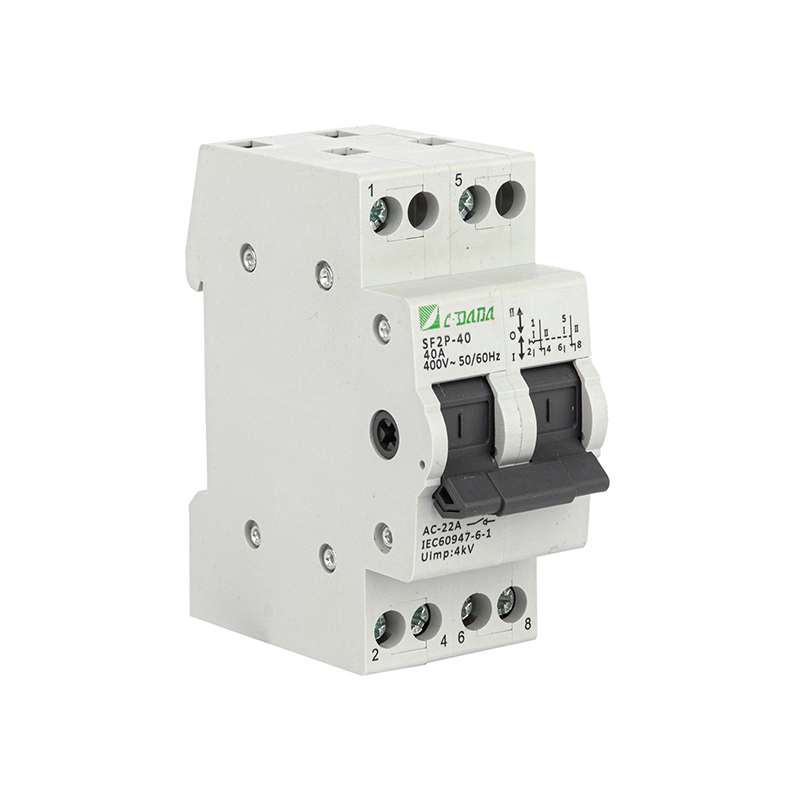

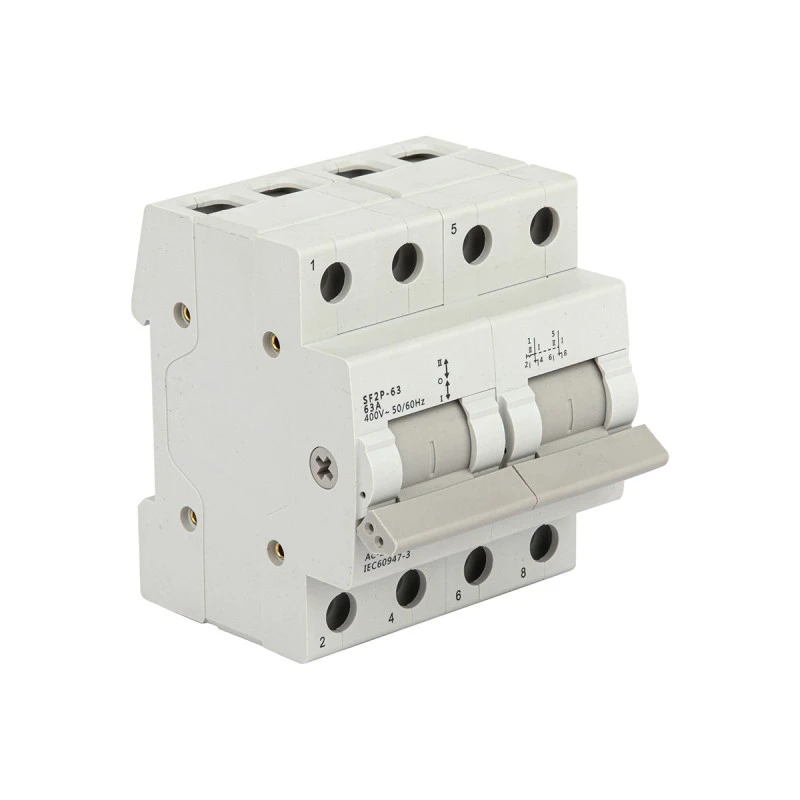

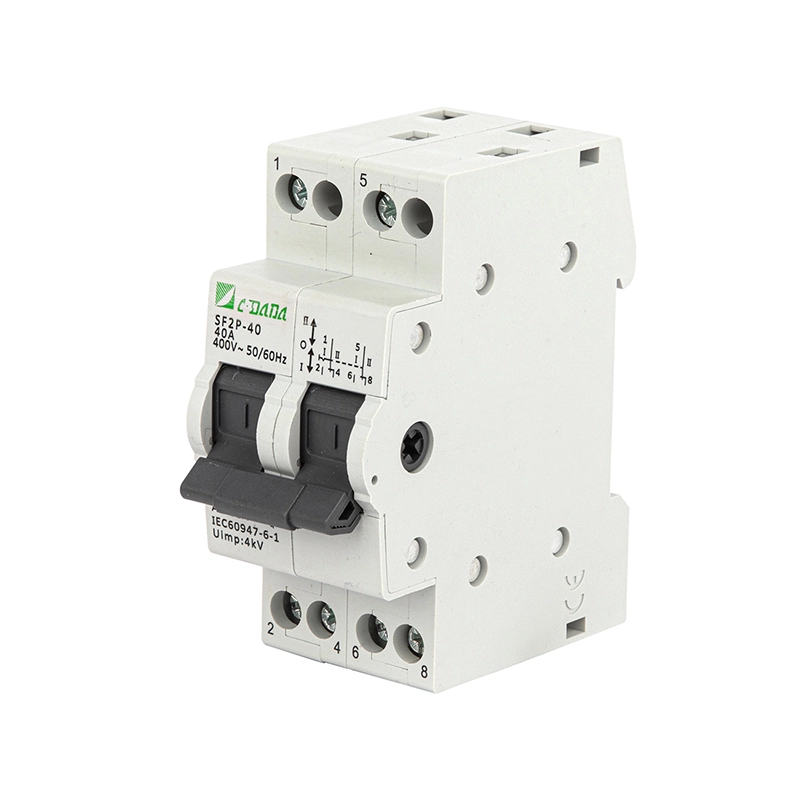

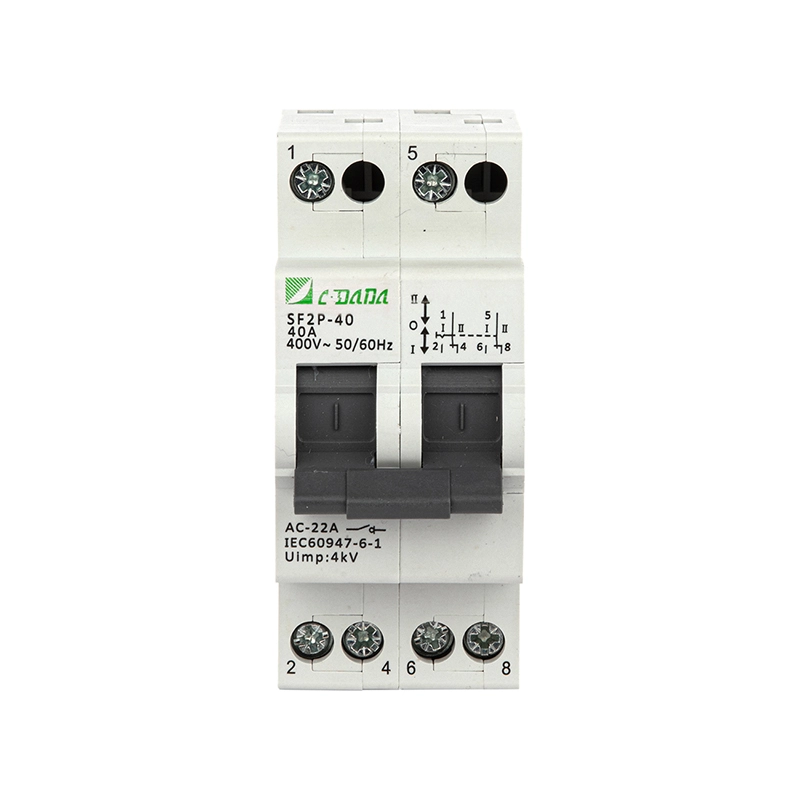

2P මාරු කිරීමේ ස්විචය
Model:SF Series
2P වෙනස් කිරීමේ ස්විචය 16-125A, DIN-rail සවිකර ඇත, IEC60947-3 සහතික කර ඇත. ඔබ මෙම නිෂ්පාදනවල වෘත්තීය නිෂ්පාදකයා සහ සැපයුම්කරු සොයන්නේ නම්, ඔබට CADAD තෝරා ගත හැකිය. ද්විත්ව බල ප්රභව මාරු කිරීම සඳහා අත්පොත 3-ස්ථානය (I-O-II). එය උපස්ථ උත්පාදක මාරු කිරීම, මෝටර් දිශා පාලනය සහ වෝල්ටීයතා මැනීම සඳහා භාවිතා කළ හැක.
CDADA SF Series 2P Changeover Switch සමඟ ආරක්ෂිත සහ විශ්වාසනීය බල ප්රභව මාරුවීම සහතික කරන්න, එය නේවාසික, වාණිජ සහ සැහැල්ලු කාර්මික යෙදුම්වල තීරණාත්මක පරිපථ පරිවර්තනය සඳහා සුදුසු වේ. මෙම DIN-rail සවිකර ඇති ක්ෂුද්ර මාරු කිරීමේ ස්විචය පැහැදිලි 3-ස්ථාන මෙහෙයුමක් සහිත ද්විත්ව බල ප්රභව හෝ පැටවීම් සඳහා සහය දක්වයි: I -OFF-II, ප්රධාන/ජාල සහ උපස්ථ/ජනක සැපයුම්, මෝටර් ඉදිරි/ප්රතිලෝම පාලනය, හෝ අදියර/වෝල්ටීයතා අධීක්ෂණ පරිපථ අතර බාධාවකින් තොරව සංක්රමණයන් සක්රීය කරයි.
AC 50/60Hz, 230-400V, සහ 16A සිට 125A දක්වා ධාරා සඳහා ශ්රේණිගත කර ඇත, CDADA 2P මාරු කිරීමේ ස්විචය IEC 60947-3 සහ EN 60947-3 ප්රමිතීන්ට අනුකූල වේ. ON/OFF පිහිටුම් දර්ශක, අධි-සන්නායක සම්බන්ධතා සහ වසන්ත-සහාය ඇති ඉක්මන්-නිර්මාණය/බිඳීමේ යාන්ත්රණයකින් සමන්විත වන අතර, එය නිතර නිතර අතින් ක්රියාත්මක වන විට පවා ස්ථාවර කාර්ය සාධනයක් සහතික කරයි. MCBs සහ ස්පර්ශක සමඟ මොඩියුලර් ස්ථාපනය සඳහා නිර්මාණය කර ඇති අතර, එය ගොඩනැගිලිවල බෙදාහැරීමේ පුවරු, පොම්ප කාමර, ටෙලිකොම් කැබිනට් සහ හදිසි ආලෝක පද්ධති සඳහා වඩාත් සුදුසු වේ.
ප්රධාන පිරිවිතර
මාලාව: SF Series 2P අතින් වෙනස් කිරීමේ ස්විචය
වෙළඳ නාමය: CDADA | නිෂ්පාදකයා: Shanghai DADA Electric CO.,LTD
ධ්රැව: 2P (ද්විත්ව ධ්රැවය) - 1P සිට 4P දක්වා ප්රභේද වලින් ලබා ගත හැක
ශ්රේණිගත ධාරාව: 16A - 125A (40°C අවට පරිසරයට වඩා 80% ට අඩු)
Rated Voltage: 230/400V AC, 50/60Hz
පරිවාරක වෝල්ටීයතාවය (Ui): 500V
උපයෝගිතා ප්රවර්ගය: AC-22A (මිශ්ර ප්රතිරෝධක සහ ප්රේරක බර)
කෙටි කාලීන ඔරොත්තු දෙන ධාරාව (Icw): 12×Ie 1 සඳහා
සෑදීමේ ධාරිතාව: 20×Ie, t=0.1s
යාන්ත්රික ජීවිතය: මෙහෙයුම් 8,500 ක්
විදුලි ආයු කාලය: මෙහෙයුම් 1,500 (බර යටතේ)
දූෂණ උපාධිය: II
සවි කිරීම: සම්මත TH35 DIN දුම්රිය
මෙහෙයුම: අතින් 3-ස්ථාන හසුරුව (I - O - II)
දර්ශක: හසුරුව පෙළගැස්වීම හරහා සක්රිය / අක්රිය ස්ථානය දෘශ්යමාන වේ
පර්යන්ත: කේබල් හෝ බස් බාර් සම්බන්ධතාවය
තද කිරීමේ ව්යවර්ථය:
1.2 N·m (16-40A)
3.5 N·m (63–125A)
ආරක්ෂිත සටහන: චාප නිවන කුටියක් නැත → කෙටි-පරිපථ ආරක්ෂාව සඳහා උඩුගං ෆියුස්/MCBs සමඟ භාවිතා නොකළ යුතුය
තාක්ෂණික දත්ත පත්රිකාව
|
පිරිවිතර |
විස්තරය |
|
නිෂ්පාදන කාර්යය |
ස්ථාන තුනක් සහිත මාරු ස්විචය => I-0-II මධ්ය අක්රිය ස්ථානය සමඟ මාරු කිරීමේ ස්විචය ඉහලින් Supply_input terminal සහ Supply_output/load හෝ පොදු පර්යන්තය hager SF263 මත පහලින්) පොදු (සැපයුම _ප්රතිදානය/පූරණය) ඉහළින් හෝ පහළින් විය හැකි නමුත් අපි වඩාත් කැමති පහළින් ඇති පොදු දේටය. |
|
|
|
|
නිෂ්පාදන පරාසය |
1 මොඩියුල ප්රමාණයෙන් 1 පොල්ල 63A |
|
2 මොඩියුල ප්රමාණයෙන් 2 Pole 63A |
|
|
3 Pole 63A මොඩියුල 2 ප්රමාණයෙන් |
|
|
4 මොඩියුල ප්රමාණයෙන් 4 Pole 63A |
|
|
බල ශ්රේණිගත කිරීම් |
බල සැපයුම 1P/2P = 230V/400V බල සැපයුම 3P/4P =400V/415V (පිළිගත හැකි ප්රමාණයට වඩා වැඩි ශ්රේණිගත වෝල්ටීයතාවක් තිබේ නම්) |
|
මෙහෙයුම් උෂ්ණත්වය |
-20/25°C සිට 40°C_min 50°C/70°C (අඩු කිරීම පිළිගත හැකි) |
|
ගබඩා උෂ්ණත්වය |
-40 ° C සිට 80 ° C දක්වා |
|
ආරක්ෂණ උපාධිය |
IP2X |
|
ආරක්ෂණ පන්තිය |
2 |
|
උපයෝගිතා කාණ්ඩය |
AC-21A |
|
AC-22A |
|
|
AC-23A_ තිබීම සතුටක් |
|
|
DC-21 _ තිබීම සතුටක් |
|
|
විදුලි ලක්ෂණය |
සංඛ්යාතය 50/60Hz |
|
පරිවාරක වෝල්ටීයතාව Ui 3P/4P =690V පරිවාරක වෝල්ටීයතාව Ui 1P/2P =508V |
|
|
ශ්රේණිගත ආවේගයට ඔරොත්තු දෙන වෝල්ටීයතාවය Uimp=4kVmin |
|
|
නාමික ධාරාවෙහි විදුලි කල්පැවැත්ම = අවම චක්ර 5000 |
|
|
නාමික ධාරාවෙහි යාන්ත්රික කල්පැවැත්ම = අවම චක්ර 10000 |
|
|
ශ්රේණිගත කරන ලද කෙටි කාලීන ඔරොත්තු දෙන ධාරාව (Icw)=20 xIN සඳහා 1sec_අවශ්යයෙන්ම තිබිය යුතුය |
|
|
ශ්රේණිගත කෙටි-පරිපථ සෑදීම (Icm) =20*In Icm=5kA_ තිබීම සතුටක් |
|
|
සම්මත සහ සහතිකය |
IEC60947-3_ තිබිය යුතුය |
|
AS/NZS 60947.3_ තිබිය යුතුය |
|
|
RCM_හි තිබිය යුතුය |
|
|
CE_ තිබීම සතුටක් |
|
|
රැහැන් පර්යන්ත වර්ගය |
ඉස්කුරුප්පු වර්ගය |
|
රැහැන් ධාරිතාව |
16mm2 Multi strain/flexiable cable සහ rigid/single strained cable_අවශ්යයෙන්ම තිබිය යුතුය |
|
25mm2 Multi strain/flexiable cable and rigid/ single strained cable (ඉහළ ප්රමුඛතාවය) |
|
|
සහායක |
Pad lock _Hager හෝ වෙනත් TBC |
|
Aux contact_ තිබීම සතුටක් |
|
|
සම්බන්ධතා ස්ථාන දර්ශකය_ තිබීම සතුටක් වෝල්ටීයතා දර්ශකය_ තිබීම සතුටක් Led _ තිබීම සතුටක් |
|
|
2K0153 hager ට සමාන බස් බාර් අනුකූලතාව 'පහළ ඇති පොදු පර්යන්තයක් නම්'_ තිබීම සතුටක් |
CDADA 2P වෙනස් කිරීමේ ස්විචය තෝරා ගන්නේ ඇයි?
★ ආරක්ෂිත 3-ස්ථාන හුදකලාව
සත්ය OFF (O) පිහිටුම මූලාශ්ර දෙකම විසන්ධි කරයි - නඩත්තු කිරීම සහ ප්රති-බැක්ෆීඩ් ආරක්ෂාව සඳහා තීරණාත්මක වේ.
★ DIN-Rail Modular Design
MCBs සමඟ තත්පර කිහිපයකින් ස්ථාපනය කරයි - ඉඩ ඉතිරි කරයි සහ ස්මාර්ට් ගොඩනැගිලිවල හෝ OEM සංවෘත වල පැනල පිරිසැලසුම සරල කරයි.
★ ඉහළ විශ්වසනීය සම්බන්ධතා
ප්රශස්ත ගතික-ස්ථිතික සම්බන්ධතා ජ්යාමිතිය අඩු ප්රතිරෝධයක් සහ දිගු කාලීන ස්ථාවරත්වයක් සහතික කරයි.
★ ගෝලීය අනුකූලතාව
යුරෝපයේ, ආසියාවේ, අප්රිකාවේ සහ ලතින් ඇමරිකාවේ පිළිගත් IEC 60947-3 වෙත සහතික කර ඇත.
★ පරිශීලක-ආරක්ෂිත මෙහෙයුම
වසන්ත ආධාරක යාන්ත්රණය අර්ධ වශයෙන් මැදිහත් වීම වළක්වයි; 63A+ මාදිලි සඳහා දිගු හසුරුව විකල්පමය.
★ බහුකාර්ය යෙදුම්
උත්පාදක මාරු කිරීමේ සිට මෝටර් දිශාව ආපසු හැරවීම දක්වා - එක් ස්විචයක්, බහු කාර්යයන්.
සාමාන්ය යෙදුම්
උපස්ථ බල පද්ධති: උපයෝගිතා සහ උත්පාදක අතර මාරු වන්න

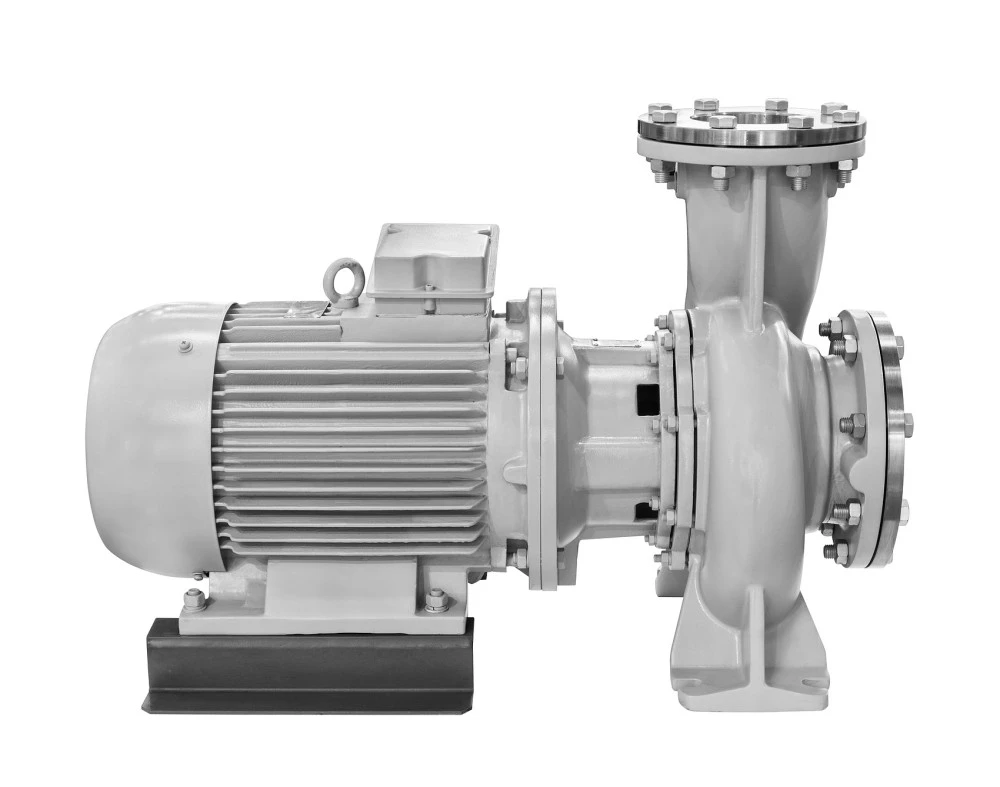

මෝටර් පාලනය: කුඩා පොම්ප හෝ විදුලි පංකා ඉදිරියට / ආපසු හැරවීම
මිනුම් පරිපථ: මිනුම් පැනලවල වෝල්ටීයතාව/අදියර තෝරාගැනීම
ගොඩනැගිලි ස්වයංක්රීයකරණය: ද්විත්ව HVAC ඒකක මාරු කිරීම, හදිසි ආලෝක මාරු කිරීම

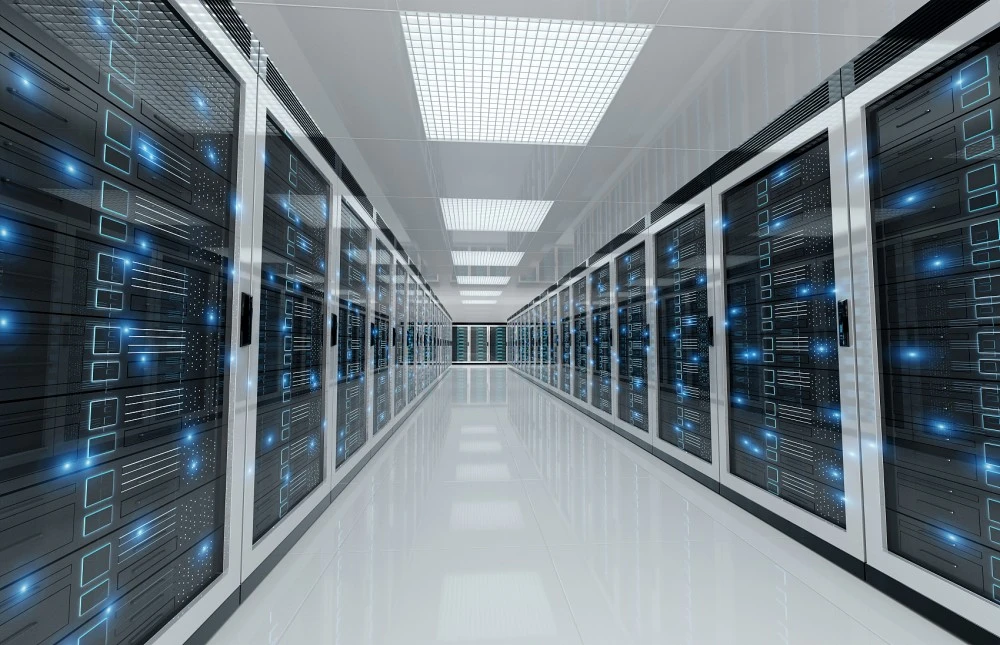

ටෙලිකොම් සහ දත්ත මධ්යස්ථාන: අතිරික්ත PSU මූලාශ්ර තේරීම
CDADA ගැන
★ අපගේ ප්රධාන වාසි වන්නේ:
1) සම්පූර්ණ ජාත්යන්තර සහතික,
2) ශක්තිමත් OEM/ODM හැකියාව,
3) ඉහළ පිරිවැය-කාර්ය සාධන අනුපාතය,
4) විශ්වසනීය මහා පරිමාණ නිෂ්පාදන ධාරිතාව,
5) පුළුල් අපනයන අත්දැකීම්.
★ තීරය සහ මාර්ග වෙළෙඳපොළ කෙරෙහි දැඩි අවධානයක් යොමු කරමින් අපගේ නිෂ්පාදන අග්නිදිග ආසියාව, මැද පෙරදිග, දකුණු ඇමරිකාව, අප්රිකාව, යුරෝපය සහ CIS රටවලට සාර්ථකව අපනයනය කෙරේ.
★ අපි පර්යේෂණ සහ සංවර්ධන සඳහා අඛණ්ඩව ආයෝජනය කරන්නෙමු, ගෝලීය ප්රමිතීන් සහ වෙළඳපල ප්රවණතා නිරීක්ෂණය කරන්නෙමු, සහ අපගේ නිෂ්පාදන කළඹ වැඩිදියුණු කිරීම සඳහා කර්මාන්තයේ ප්රවීණයන් සමඟ සහයෝගයෙන් කටයුතු කරන්නෙමු.
නිතර අසන ප්රශ්න
Q1: මට පැටවීම යටතේ මාරු කළ හැකිද?
A1: නිර්දේශ නොකරයි. SF ශ්රේණි 2P වෙනස් කිරීමේ ස්විචයට චාප නිවන කුටියක් නොමැත. සෑම විටම මාරු වීමට පෙර පරිපථය විසන්ධි කරන්න, නැතහොත් බරක් නොමැති මාරු කිරීම සඳහා පමණක් භාවිතා කරන්න (උදා: හුදකලා කාර්යය). සජීවී බර මාරු කිරීම සඳහා, මෝටර් කළ ATS හෝ ෆියුස් ස්විච් විසන්ධි කරන්නන් සලකා බලන්න.
Q2: "O" (OFF) ස්ථානයක් ඇත්තේ ඇයි?
A2: මධ්ය අක්රිය ස්ථානය බල ප්රභව දෙකෙන්ම සම්පූර්ණ හුදකලා වීම සහතික කරයි - නඩත්තු ආරක්ෂාව සඳහා අත්යවශ්ය වන අතර උත්පාදක යන්ත්ර හෝ ඉන්වර්ටර වෙත backfeed වැළැක්වීම.
Q3: මට මෙම ස්විචය සමඟ ෆියුස් අවශ්යද?
A3: ඔව්. එයට දෝෂ ධාරා බාධා කළ නොහැකි බැවින්, සෑම විටම එය ඔබේ පද්ධතියේ අනාගත කෙටි-පරිපථ ධාරාව සඳහා ශ්රේණිගත කර ඇති උඩුගං ෆියුස් හෝ MCB සමඟ යුගල කරන්න.
Q4: එය මෝටර් දිශාව පාලනය කළ හැකිද?
A4: ඔව්—කුඩා මෝටර සඳහා, 2P ස්විචය නිවැරදිව රැහැන්ගත කළ විට අදියර අනුක්රමය ආපසු හැරවිය හැක. දිශාව වෙනස් කිරීමට පෙර මෝටරය නැවැත්වීම සහ ශක්තිය විසන්ධි කර ඇති බවට සහතික වන්න.
Q5: වෙනත් වෙළඳ නාමවලට වඩා CDADA තෝරා ගන්නේ ඇයි?
A5: CDADA පිරිනැමීම්:
● සත්ය 3-ස්ථාන යාන්ත්රික අන්තර් අගුලු (පාවෙන තත්වයන් නැත)
● ගෝලීය පැනල් ප්රමිතීන් සමඟ DIN-rail අනුකූලතාව
● ස්විචයේ පිහිටීම පිළිබඳ පැහැදිලි දෘශ්ය ඇඟවීම
● විශ්වාසනීය සම්බන්ධතා පීඩනය සඳහා ශක්තිමත් වසන්ත යාන්ත්රණය
● පූර්ණ IEC සහතිකය සහ තාක්ෂණික සහාය සමඟ තරඟකාරී මිලකරණය
